工业重载万向脚轮结构三维设计

脚轮作为移动类设备的核心行走承载部件，广泛应用在车间周转手推车、重型工业设备移载、仓储物流转运货架、工装夹具移动台架等场景，是实现设备无动力便捷移位的关键结构，不需要额外配置动力驱动单元，仅依靠人力推动即可完成设备位置调整，大幅降低重型设备移位的作业强度，提升车间内工位调整、物料转运的作业效率。

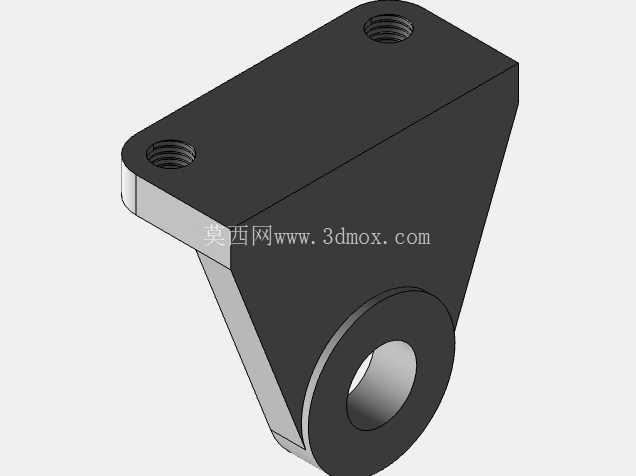

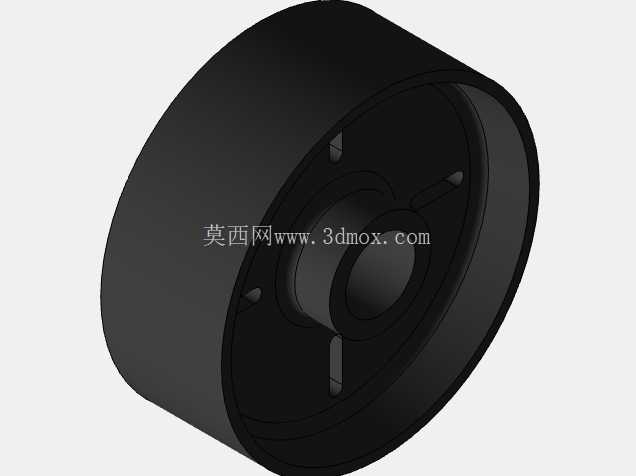

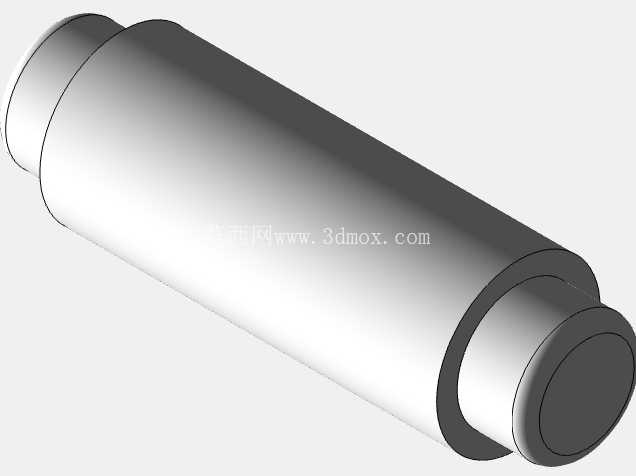

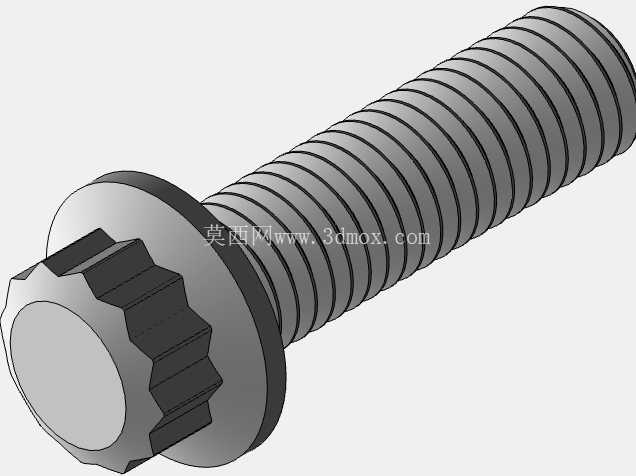

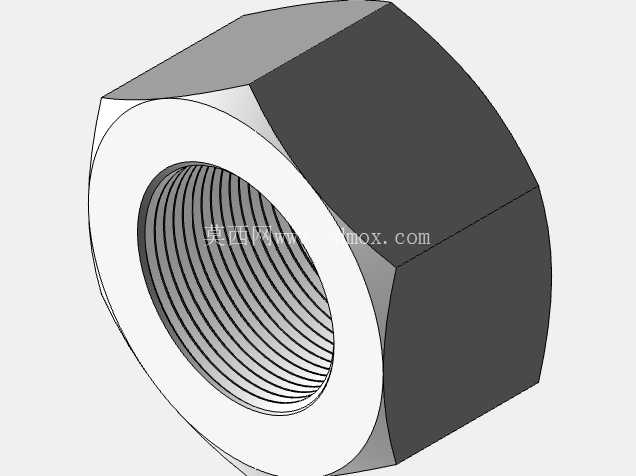

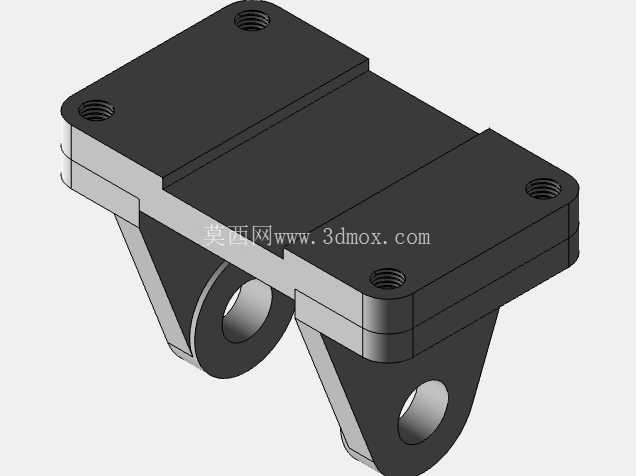

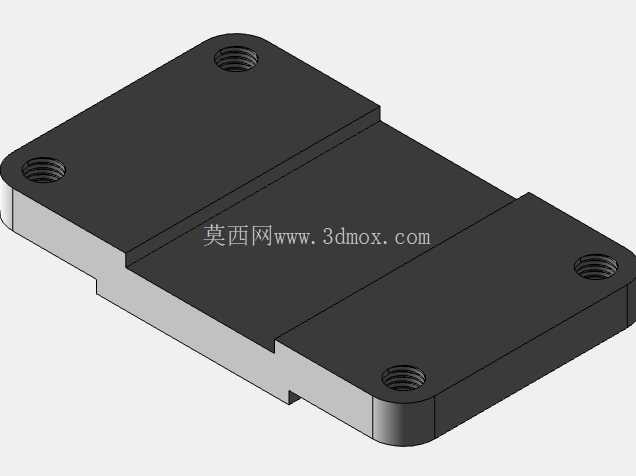

从结构功能拆分来看，这套脚轮结构包含四个核心组成部分：轮架承载部分负责承接上部设备的全部载荷，采用加厚钢板冲压焊接成型，轮架上部配置安装法兰盘，法兰盘上预留四个均布的螺栓安装孔，可直接与设备底部的安装支座通过螺栓锁紧，安装孔位适配常规工业设备的底部安装尺寸，不需要额外加工转接板即可完成装配；轮轴连接部分采用高强度合金钢车制而成，贯穿轮体中心与两侧轮架支座，轴端配置防松卡簧与润滑注油嘴，可定期加注润滑脂降低转动摩擦阻力，避免长期重载使用出现轮轴卡滞、磨损加剧的问题；轮体接触部分根据使用场景可选聚氨酯包胶、尼龙、铸铁等不同材质，本次设计的重载款采用聚氨酯包胶结构，轮面接触宽度达到40mm，轮体直径125mm，既可以保证足够的承载接触面积，降低单位面积对地面的压强，避免划伤环氧地坪、水泥地面，同时聚氨酯材质具备一定的减震缓冲性能，在经过车间地面的焊缝、小幅度凸起障碍时，可缓冲震动传递到上部设备，避免设备上的精密元器件受震动影响精度；旋转支撑部分位于轮架与上部安装法兰之间，采用平面推力球轴承搭配深沟球轴承的双轴承结构，可承受垂直方向的重载载荷同时，保证水平方向360度旋转顺畅，转向时不需要过大的推力即可完成方向调整，双轴承结构的密封端盖配置防尘密封圈，可阻挡车间内的粉尘、铁屑进入轴承滚道，延长轴承的维护周期与使用寿命；锁止机构部分可选配刹车结构，踩下刹车踏板后可同时锁止轮体转动与轮架旋转，保证设备停放在指定位置时不会出现滑移、偏转，在有坡度的车间地面使用时也能保证停放稳定性。

设计过程中首先核算了单轮的额定承载能力，按照单轮承载200kg的指标进行结构强度校核，轮架板材厚度选用5mm厚Q235钢板，通过有限元分析验证在1.5倍额定载荷下，轮架的最大变形量不超过0.2mm，不会出现轮架变形导致轮体卡滞的问题；轮轴选用40Cr材质调质处理，表面硬度达到HRC28-32，保证轴的抗剪切强度满足重载使用要求，避免长期受冲击载荷出现轴断裂的问题。安装边界方面，整套脚轮的总安装高度为160mm，上部安装法兰的尺寸为100mm*100mm，安装孔中心距为75mm*75mm，适配M12的安装螺栓，选型时只需要确认设备底部的安装空间高度不小于165mm，安装孔位匹配即可直接替换使用，不需要对设备底部结构做额外修改。

在实际应用中，这类重载脚轮通常四个为一组配置在设备底部，其中两个配置万向带刹车结构，两个配置定向结构，既可以保证直线推行时的方向稳定性，又可以在转向时灵活调整方向，相比全万向配置的脚轮，直线推行时不会出现方向蛇形摆动的问题，降低长距离转运时的操控难度。针对不同的使用场景，轮体材质的选型也有区别：在无尘车间、环氧地坪环境优先选用聚氨酯包胶轮，不会在地面留下轮印，滚动噪音低；在油污较重的机加工车间，可选用尼龙轮体，耐油污腐蚀，滚动阻力更小；在重型设备、铸铁地面的场景，可选用铸铁轮体，承载能力更强，耐磨损性能更好。设计时还考虑了维护便利性，轮体与轮架之间采用可拆卸的螺栓连接结构，当轮体磨损到限后，只需要拆卸轮轴两端的固定螺栓即可更换新轮体，不需要整体更换脚轮，降低后期的维护成本；注油嘴的位置预留了足够的操作空间，使用普通黄油枪即可完成润滑脂加注，日常维护不需要拆卸脚轮即可完成。
