搭载机械臂的全向移动作业机器人结构

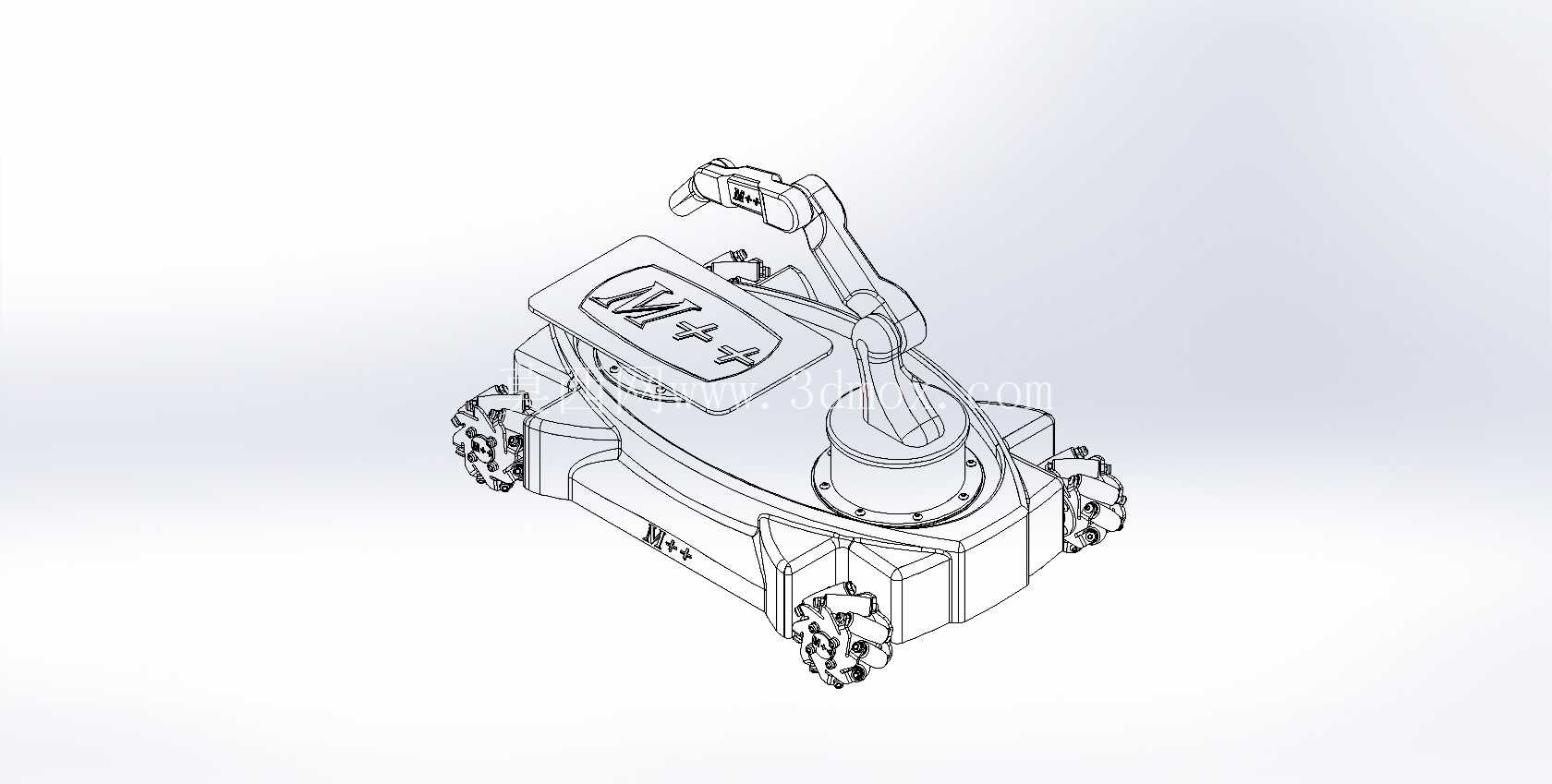

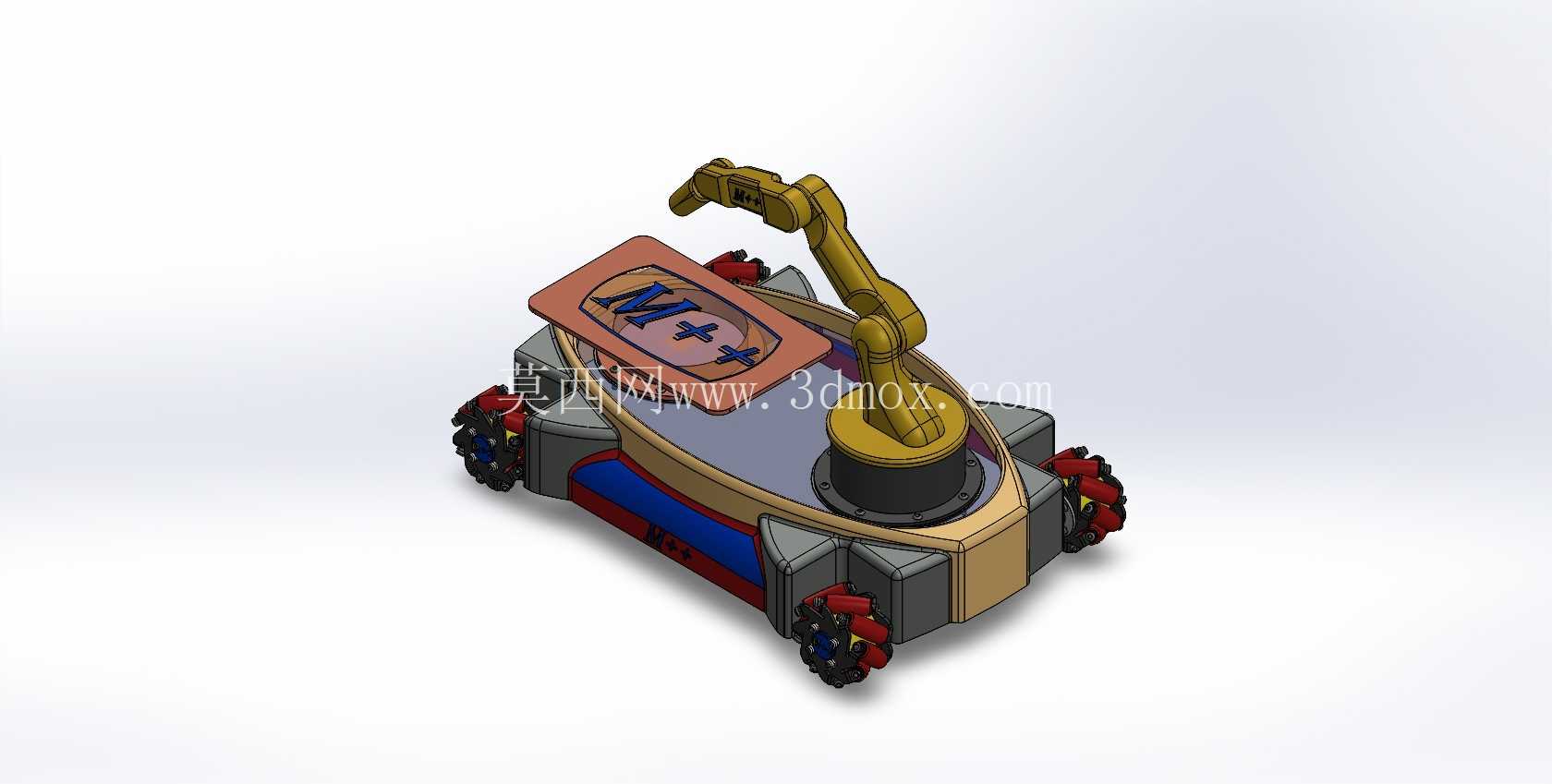

　　这款带机械臂的全向移动作业平台，最初是针对车间内跨工位物料转运、小型工件上下料、设备巡检辅助作业场景做的结构设计，区别于传统固定工位的工业机器人，它不需要预埋地轨或者固定安装基座，能在平整的工业厂房地面完成全方向移动，适配狭窄通道内的作业需求。底盘部分采用麦克纳姆轮布局，四个轮组分别独立驱动，能实现零半径转向、横向平移、斜向行进等多种移动模式，在设备排布密集的生产车间里，不需要预留大半径转弯空间，就能灵活穿梭于工位之间，轮组的悬挂结构做了小幅浮动设计，能适应地面存在3mm以内高度差的工况，避免行进过程中出现轮组悬空打滑的问题。

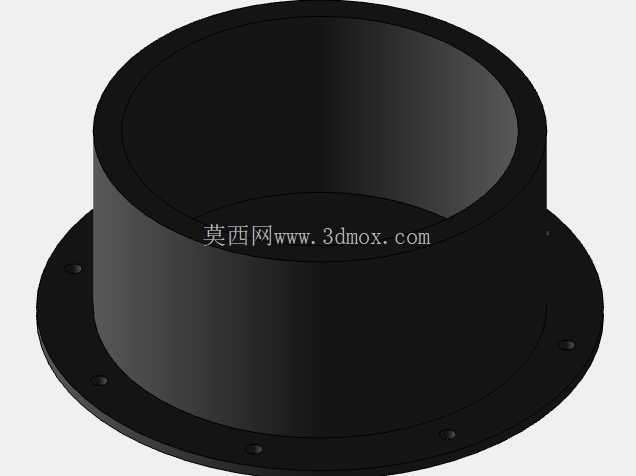

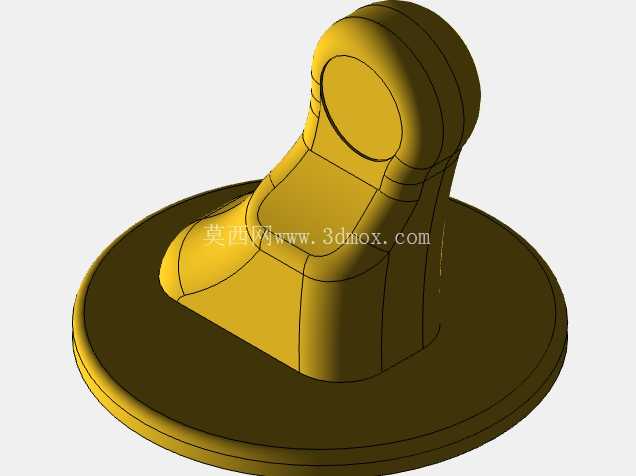

　　底盘上方的承载平台做了分区设计，中部预留了机械臂安装基座的安装孔位，基座采用法兰连接结构，能根据不同作业需求更换不同负载等级的多关节机械臂，当前配置的六自由度机械臂臂展覆盖平台周边1.2米范围的作业区域，末端预留了标准工具快换接口，可搭配夹爪、吸盘、检测探头等不同执行器，完成工件抓取、表面检测、小型零部件装配等不同类型的作业任务。平台前部设置了小型载物台，可临时放置待转运的工件或者作业工具，载物台边缘做了凸起挡边，避免移动过程中物件滑落。底盘内部预留了控制模块、动力电源、驱动单元的安装空间，各模块之间做了分隔布局，方便后期布线与维护，电气走线全部通过底盘内部的线槽排布，避免外露线缆被剐蹭损坏。

　　整体外形轮廓控制在长1.1米、宽0.8米、高度（不含机械臂收起状态）0.45米的范围内，能顺利通过车间内常见的0.9米宽通道，也能进入多数设备下方的预留检修空间完成辅助作业。机械臂在收起状态下整体高度不超过1.2米，不会与车间内常规高度的管线桥架发生干涉。设计过程中重点考虑了移动状态下的整机稳定性，底盘下部配置了配重块，将整机重心控制在底盘高度三分之一以下，即使机械臂完全伸展到最大作业半径位置，整机也不会发生倾翻，同时轮组的驱动电机选用带抱闸的伺服型号，在机械臂作业时能自动锁止轮组，保证作业过程中平台位置不会发生偏移。

　　平台外壳采用拼接式钣金结构，各面护板都通过快拆螺丝固定，需要检修内部元件时不需要整体拆解外壳，能大幅缩短日常维护的时间。护板边缘做了圆角过渡处理，避免在车间内行进时剐蹭周边设备或者人员。考虑到车间内可能存在的金属碎屑、切削液飞溅等工况，底盘下部的轮组传动部分做了密封防护设计，能阻挡大部分粉尘和液体溅入传动结构，延长轮组的维护周期。这款移动作业平台可适配的场景不局限于生产车间，在仓储物流领域可完成货位间的小件物料搬运，在电力巡检场景下可搭载检测设备完成机柜间的巡检作业，只需要更换对应的末端执行器和搭载的检测模块，就能适配不同行业的作业需求，不需要对底盘主体结构做大幅改动，具备较强的场景适配性。在结构建模过程中，所有连接孔位、安装基准都做了参数化关联，调整轮距、轴距或者机械臂安装位置时，对应的护板、内部安装支架的尺寸能同步更新，方便后续针对不同场景做定制化改型，减少重复建模的工作量。各运动部件之间都预留了足够的安全间隙，机械臂在全行程运动过程中不会与底盘护板、载物台发生干涉，运动路径上也没有突出的结构件会造成磕碰。
