小型线构风扇防护网结构设计

这款4cm规格的线构式风扇防护构件，主要适配小尺寸轴流散热风扇的前端防护场景，常见于紧凑型工控板卡散热模组、小型桌面电子设备散热单元、便携仪器内置散热模块的配套防护，避免设备运行过程中异物触碰高速旋转的扇叶引发故障，同时也能防止运维、使用过程中人员手指误触转动部件造成机械伤害。

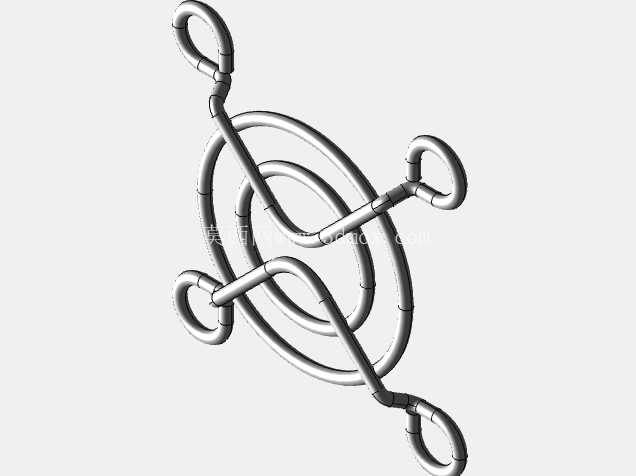

从结构设计逻辑来看，整体采用单根金属线材弯折成型的工艺思路，没有额外的焊接拼接点位，主体由两层同心环形骨架作为主要支撑结构，环体之间通过径向延伸的线材段连接固定，四个向外延伸的挂耳结构均匀分布在环形骨架的周向，每个挂耳末端做了闭环弯折处理，既可以作为安装时的挂接点位，也能避免线材断口外露划损安装面或者操作人员。这种一体弯折的结构设计，省去了多零件拼接的装配工序，线材本身的弹性也能让防护网在受到轻微外力冲击时产生小幅形变卸力，不会出现硬脆材质防护件碎裂脱落的问题，适配小尺寸风扇的轻量化防护需求。

安装边界方面，整体适配的风扇安装面尺寸为40mm×40mm，也就是常规40规格轴流风扇的标准安装尺寸，防护网整体厚度控制在8mm以内，不会额外占用过多的设备内部安装空间，四个挂耳的安装孔位间距完全匹配40风扇的标准安装孔距，既可以直接卡在风扇外壳的预装卡槽内，也可以配合风扇的固定螺丝一同锁紧，不需要额外设计定制安装位，能直接适配市售绝大多数同规格的小型轴流风扇。

实际使用场景中，这类小尺寸防护网除了基础的防护功能外，线构的镂空结构不会对风扇的进出风效率产生明显阻碍，环向排布的线材间隙控制在6mm以内，既满足手指防误触的安全要求，也不会因为网孔过密导致风阻上升影响散热效果。线材的弯折半径全部做了统一管控，所有转角位置都没有锐角折痕，一方面是避免线材弯折处出现应力集中导致长期使用后断裂，另一方面也能防止安装维护过程中锐角划伤线材或者周边的电子元器件。

从结构建模的角度来说，这类线构件的建模重点在于弯折路径的顺滑过渡，需要提前核算线材的展开长度，确保一体弯折时各段尺寸的精度，尤其是四个挂耳的位置度公差需要控制在0.2mm以内，避免安装时出现孔位错位无法装配的问题。同心环的圆度公差也需要做相应约束，防止环体变形后蹭到旋转的扇叶产生异响或者卡滞。不同于塑料注塑成型的防护网，这种金属线构的防护结构耐温范围更广，在设备内部高温环境下也不会出现老化变形的问题，适合长期在工控设备、电源模块这类持续发热的单元中使用，结构可靠性远高于同尺寸的塑料防护件。

在细节处理上，线材的首尾衔接位置设置在其中一个挂耳的闭环处，拼接点位做隐藏处理，不会在防护网的迎风面出现凸起或者断口，整体外观一致性更好，也不会因为拼接点位突出影响安装平整度。径向连接的线材段采用对称排布的方式，让整个防护网的结构受力更加均匀，即使单侧受到挤压，也能通过环形骨架将力分散到整个结构上，不会出现局部变形过大的问题。
