小型双辊式易拉罐破碎处理设备结构

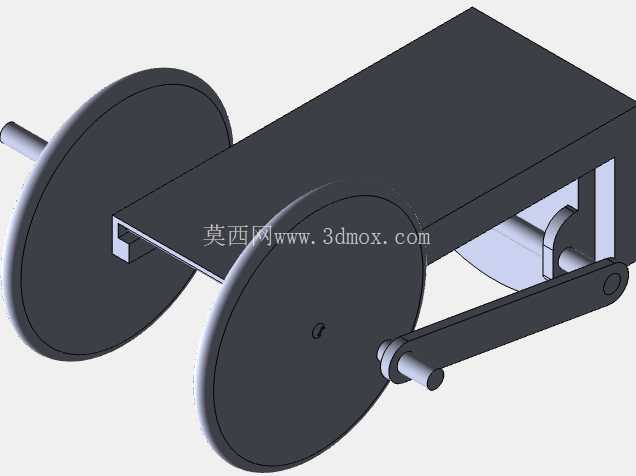

　　该设备主要面向小型废品回收站、社区垃圾分类点、小型废金属回收加工点的易拉罐类薄壁锡制罐体破碎作业场景，可完成常见铝制、马口铁制易拉罐的压扁破碎预处理，减少废弃罐体的占用空间，提升后续废金属转运、打包、熔炼工序的作业效率。从实际作业需求出发，这类小型破碎设备不需要过高的破碎比，核心需求是将空易拉罐挤压至扁平状态，避免罐体内部残留空气占用储运空间，同时避免带压罐体在后续打包过程中出现鼓胀、弹开的问题。设备整体采用卧式双辊平行布置结构，两个破碎辊平行安装在机架侧板上，辊体采用实心圆柱结构，表面做防滑处理，避免挤压过程中罐体打滑弹出。

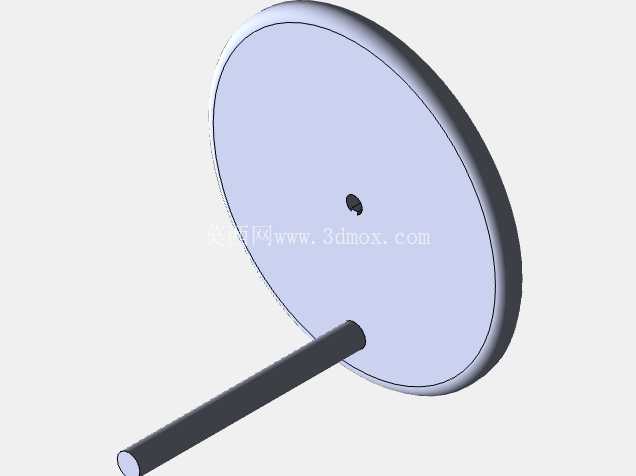

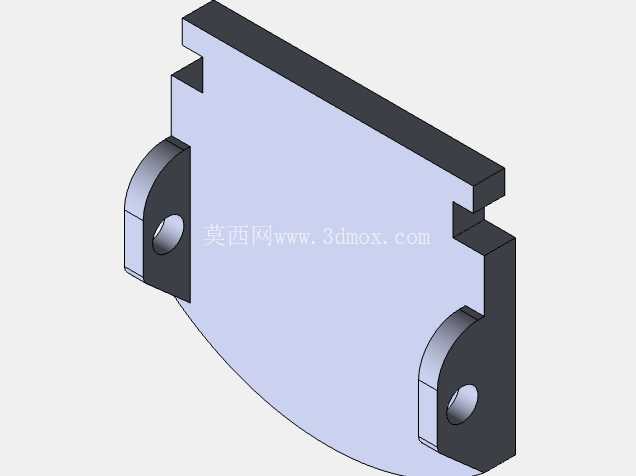

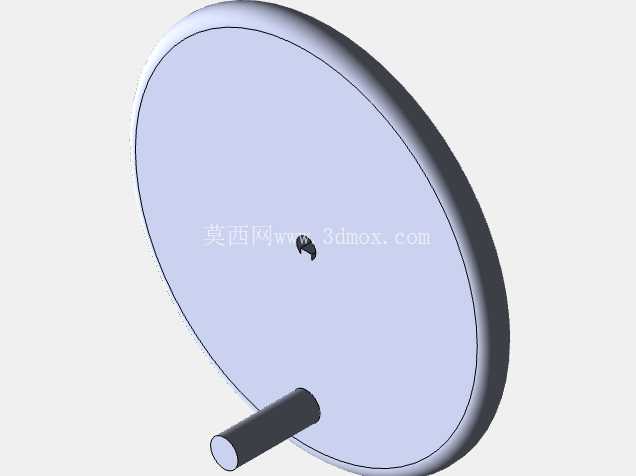

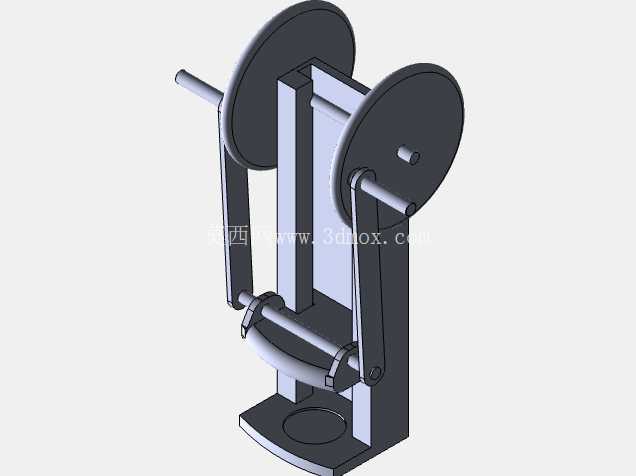

　　驱动侧采用偏心曲柄连杆结构，通过手动或外接低速动力输入即可带动其中一个辊体做往复摆动，配合固定侧辊体形成可变间隙的挤压腔，当易拉罐从进料端送入两个辊体之间的间隙时，活动辊体向固定辊侧靠拢，通过挤压力将薄壁罐体压溃变形，完成破碎作业。机架部分采用折弯钢板焊接成型，两侧支撑板通过横向连接梁固定，保证辊轴安装位置的同轴度，避免挤压过程中出现辊体偏摆、卡滞的问题。辊轴与机架侧板之间采用滑动轴承配合，结构简单维护方便，适合低频次、低载荷的小型破碎作业场景。进料端设置有导向挡边，可引导易拉罐准确进入两个辊体的挤压工作面，避免罐体从辊体两侧滑出。出料端直接对接收集容器，压溃后的罐体直接从辊体间隙下方落下，不需要额外的出料输送结构，简化了整体设备的复杂度。从安装边界来看，该设备整体外形尺寸紧凑，长度方向不超过400mm，宽度方向不超过200mm，高度方向不超过180mm，可直接放置在工作台面或简易支架上使用，不需要专门的混凝土基础固定，适合场地有限的小型回收站点使用。设备的动力输入轴伸出机架外侧，可根据实际使用需求配置手动摇柄或者低速减速电机，手动模式下适合日处理量在几十到上百个易拉罐的场景，电机驱动模式下可适配日处理量上千个罐体的作业需求。

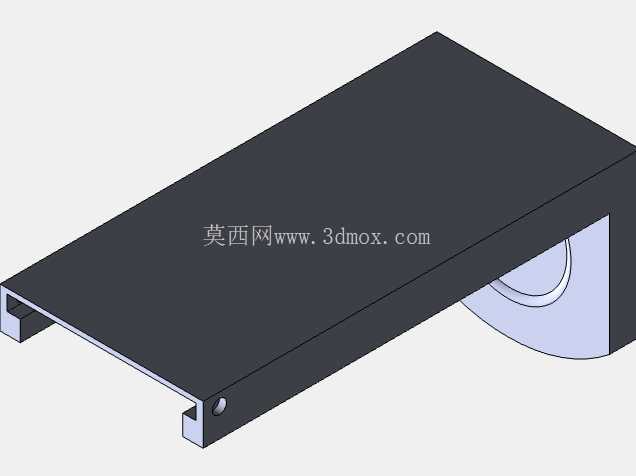

　　在结构设计过程中，充分考虑了薄壁罐体挤压的受力特性，辊体边缘做了圆角处理，避免挤压过程中切割罐体产生过多细碎金属屑，减少后续分选的工作量。同时活动辊的行程设置为30mm到50mm可调，可适配不同直径规格的易拉罐、小型薄壁金属罐的挤压作业，不需要更换零部件即可完成不同规格罐体的处理。机架的上盖板同时起到进料导向和安全防护的作用，可避免挤压过程中罐体弹出伤到操作人员，盖板与机架之间采用螺栓固定，需要维护时可快速拆卸，清理辊面残留的金属碎屑或者卡滞的罐体残片。辊轴与连杆的连接位置采用销轴铰接，销轴上设置有润滑孔，可定期加注润滑脂减少铰接位置的磨损，延长设备的使用寿命。从实际使用的角度来看，这类小型双辊挤压式破碎机相比大型锤式、刀式破碎机，能耗更低，噪音更小，不会产生过多的金属粉尘，适合在居民区附近的回收点使用，不会对周边环境造成过大的影响。同时设备结构简单，易损件只有辊面和铰接销轴，普通操作人员即可完成日常维护和易损件更换，不需要专业的维修技能。在建模过程中，所有配合面的公差都按照普通机械加工的精度要求设置，辊轴与轴承孔的配合采用H8/f7间隙配合，既保证转动灵活，又不会出现过大的旷量，避免挤压过程中出现辊体晃动。连杆与曲柄的铰接位置采用间隙配合，保证动力传递顺畅，不会出现卡滞。

　　整个设备的零部件数量少，大部分零部件都可以采用普通钢板、圆钢通过常规的车削、折弯、焊接工艺加工完成，制造成本低，适合小批量生产或者自行加工制作。在实际选型过程中，如果是用于社区回收点的自助投放点配套，可选择手动驱动版本，不需要外接电源，安装使用更加灵活；如果是用于小型废品回收站的集中处理，可搭配0.25kW左右的低速减速电机，通过皮带轮或者链轮带动曲柄转动，即可实现连续自动化作业，不需要人工手动操作，进一步降低作业人员的劳动强度。设备的整体重量控制在10kg以内，方便搬运移动，可根据作业需求随时调整放置位置，不需要固定安装。
