双轴齿辊式物料撕碎设备结构设计

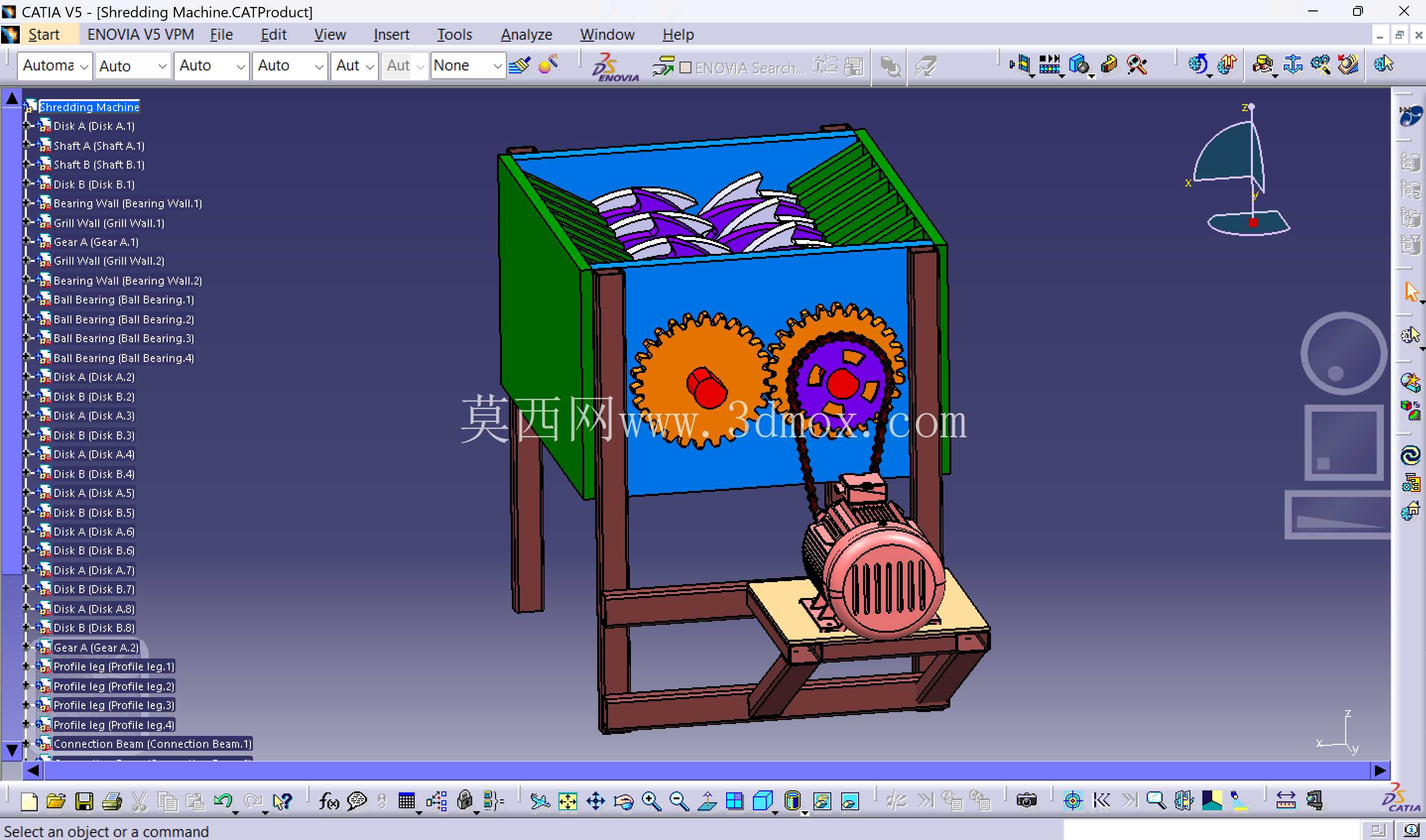

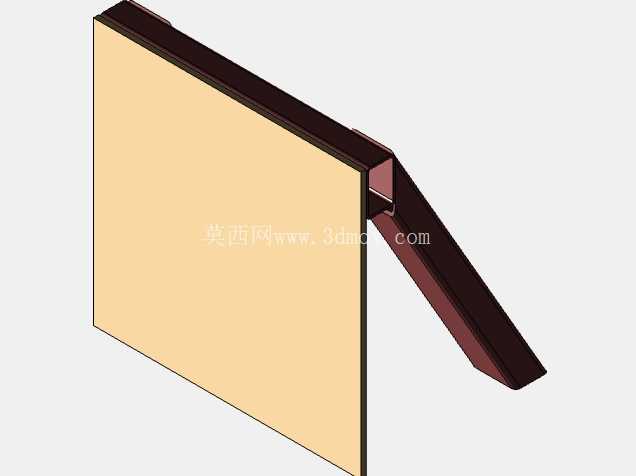

　　在固废资源化处理、生产边角料回收、橡塑原料预处理等场景中，撕碎设备是前端减容工序的核心单元，这款双轴齿辊式撕碎结构的设计，完全围绕中低硬度块状、条状物料的剪切破碎需求展开，区别于单轴撕碎机的挤压切削逻辑，双轴差速反向转动的结构能通过齿刃的咬合拉扯，避免高韧性物料在腔体内打滑空转，适配废塑料壳、轻薄金属边角料、废弃包装件、木材下脚料等多种常见待破碎物料的处理需求。从结构布局来看，整机采用立式腔体设计，上方为敞口进料区域，进料口做了向外扩的斜向导料结构，能避免物料投放时向外飞溅，同时适配人工投料、输送带自动上料两种常见上料方式的进料角度，不需要额外加装导料溜槽就能匹配常规生产线的进料高度。

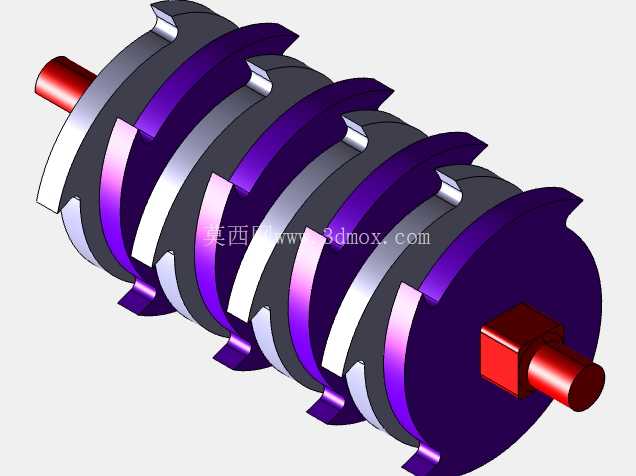

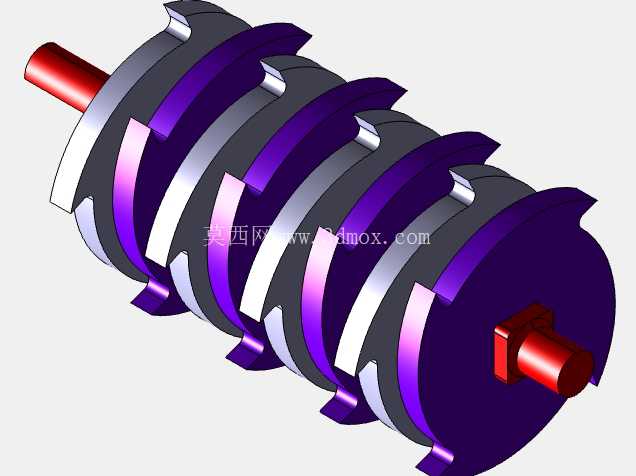

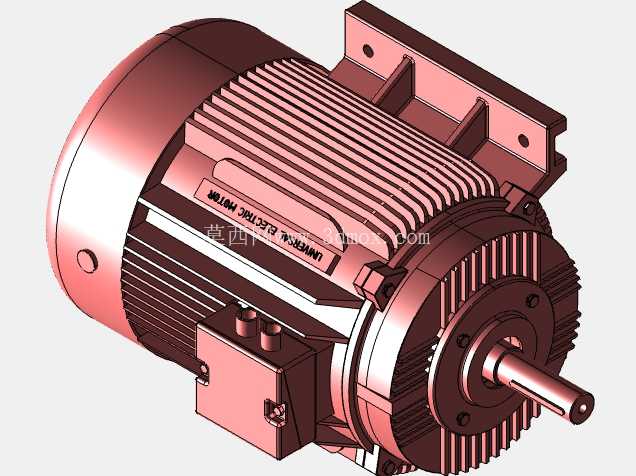

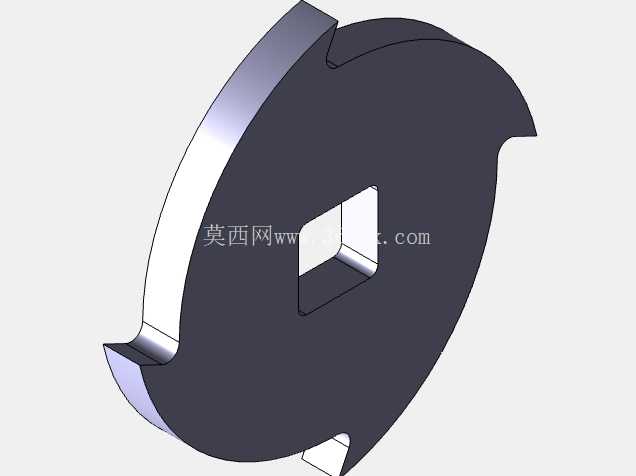

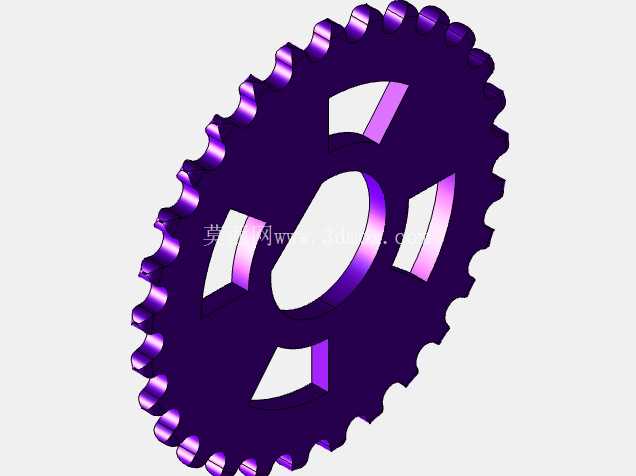

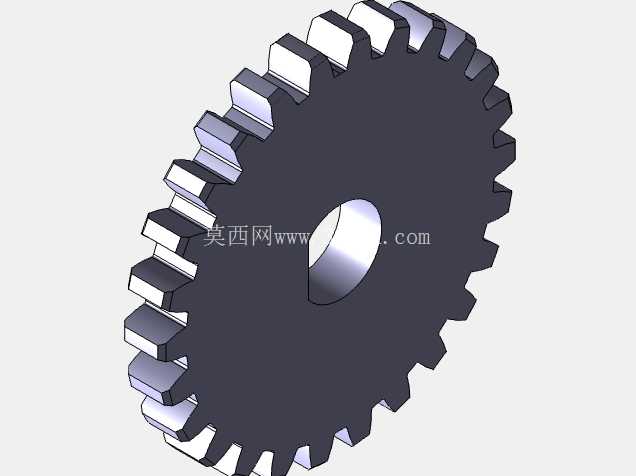

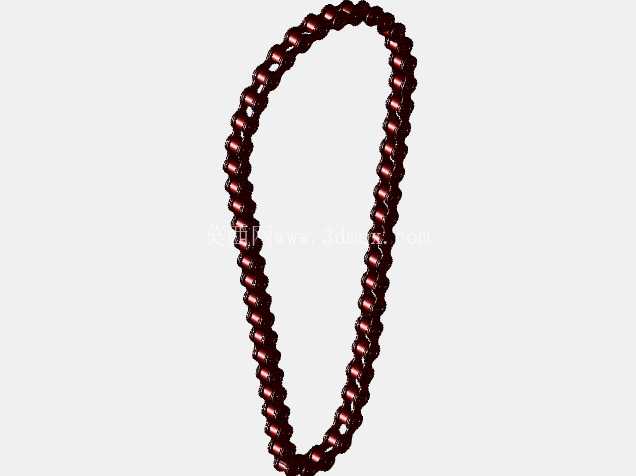

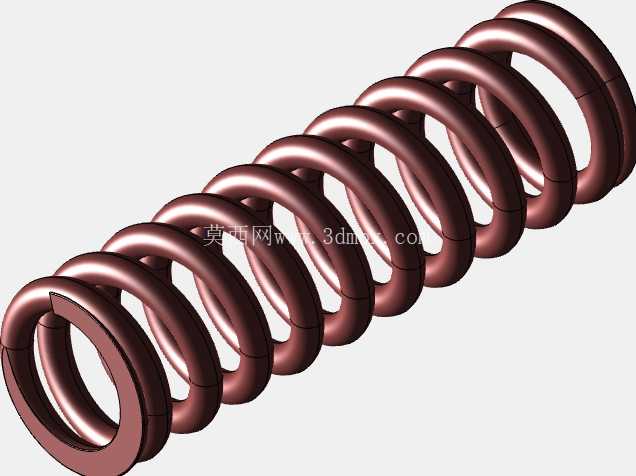

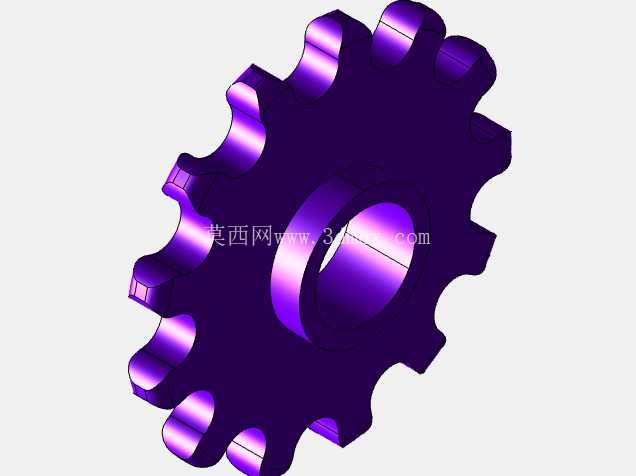

　　腔体内部的两根平行撕碎轴上，交错排布带凸刃的撕碎齿，齿形做了圆弧过渡的刃口设计，既保证咬合时能嵌入物料表层形成有效剪切，又避免刃口过于尖锐在遇到硬质异物时出现崩齿问题，两轴的中心距经过反复校核，保证转动过程中相邻齿片的侧隙保持在3-5mm区间，既不会因为间隙过小出现齿面干涉磨损，也不会因为间隙过大导致小块物料未经剪切直接从缝隙漏下，保障出料粒度的均匀性。传动部分采用电机直连齿轮减速机构的布局，电机通过带传动连接主动齿轮轴，主动齿轮与从动齿轮外啮合实现两轴的反向同步转动，齿轮组外置在腔体外侧的防护壳内，既方便日常检查齿轮啮合间隙、补充润滑脂，也能避免破碎过程中产生的粉尘进入啮合面加剧齿面磨损。

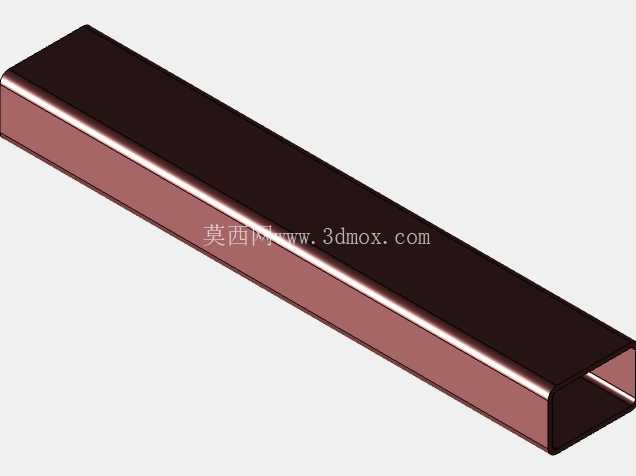

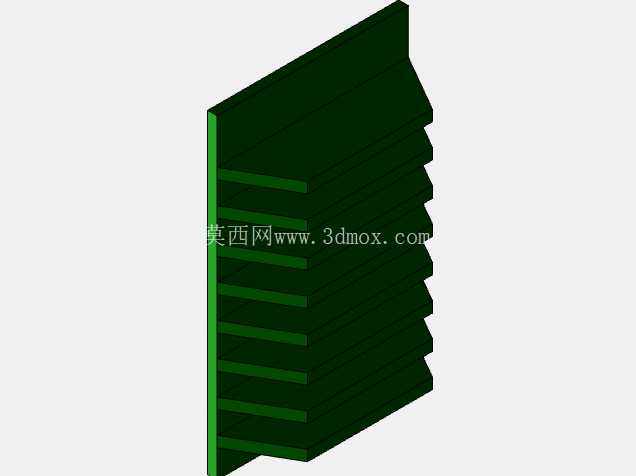

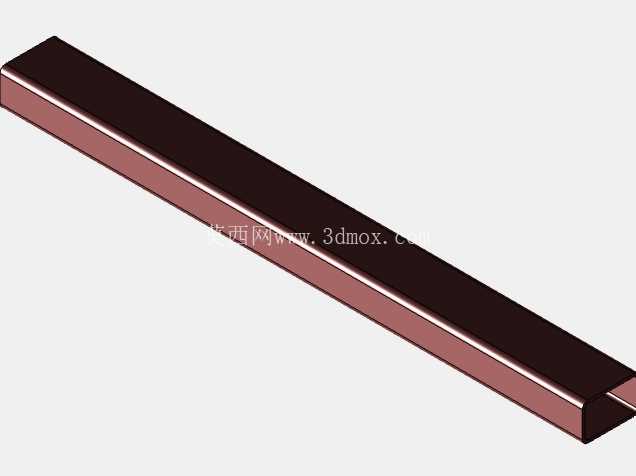

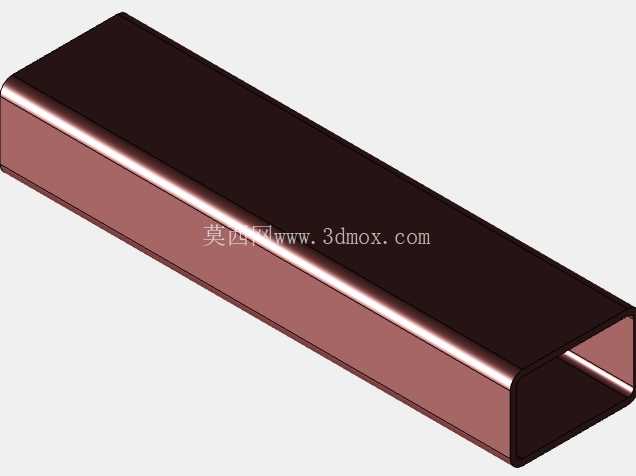

　　机架部分采用型钢焊接框架结构，四根立式支撑腿与底部的电机安装平台连为整体，安装平台做了可调节的腰型孔设计，方便调整电机位置来张紧传动带，不需要额外加装张紧轮结构，简化了整机的零件数量。整机的安装边界充分考虑车间落地部署的需求，支撑腿底部预留了地脚螺栓安装孔，不需要额外做混凝土基础就能直接固定在硬化车间地面上，设备运行时的动载荷经过机架的型钢框架传导到地面，不会出现明显的共振晃动。腔体的侧面板采用可拆式螺栓连接结构，当遇到卡料或者需要更换磨损齿片时，不需要整体拆解腔体，只需要拆开侧面板就能完成腔体内的维护作业，大幅降低一线运维的工作量。

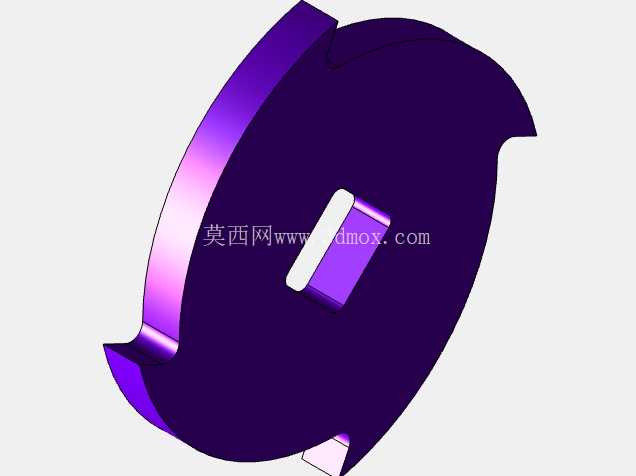

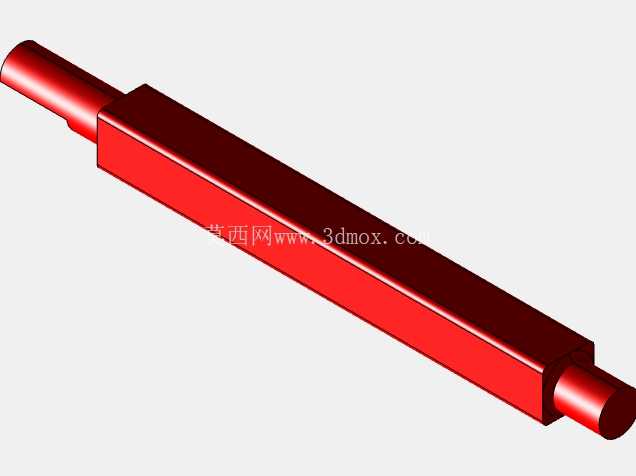

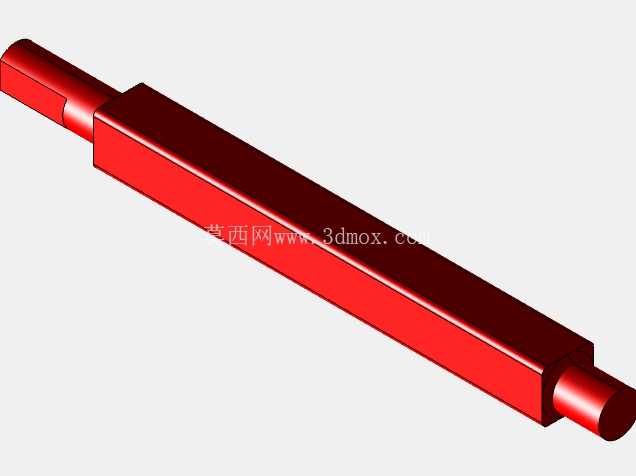

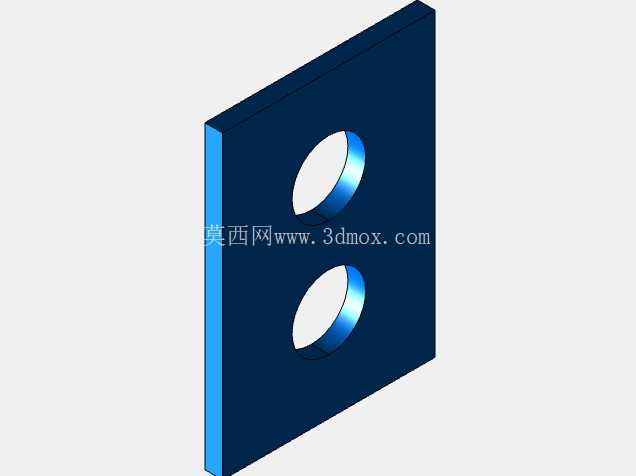

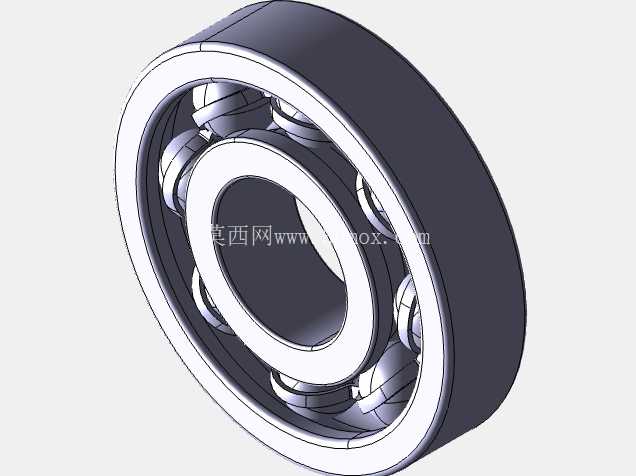

　　出料区域位于腔体正下方，为敞口式落料结构，能直接对接下方的集料箱或者输送料道，破碎后的物料靠自重直接下落，不会在腔体内底部积料残留。设计过程中针对齿辊的受力做了针对性强化，撕碎轴采用调质处理的合金钢结构，轴肩位置做了圆角过渡避免应力集中，齿片与轴之间采用花键连接，相比平键连接能承受更大的冲击扭矩，在遇到难破碎的大块物料时不会出现键槽剪切断裂的问题。轴承座采用外置式安装，固定在腔体两侧的安装板上，轴承与腔体内部之间设置了防尘密封结构，能阻挡破碎产生的细屑进入轴承内部，延长轴承的更换周期。整机的传动比匹配经过实际工况验算，保证齿辊的转速维持在每分钟20-30转的区间，低转速大扭矩的输出特性既能保证足够的撕碎力，也能降低破碎过程中产生的噪音和粉尘量，符合车间作业的环境要求。从实际应用的角度看，这款结构不需要复杂的液压辅助系统，整体结构简单可靠，维护点少，既可以作为独立的破碎单元用于小型回收站的物料减容处理，也可以接入自动化破碎生产线作为前端粗碎工序，为后续的细碎、分选工序提供粒度均匀的原料。
