立式皮带传动工业破碎设备结构设计

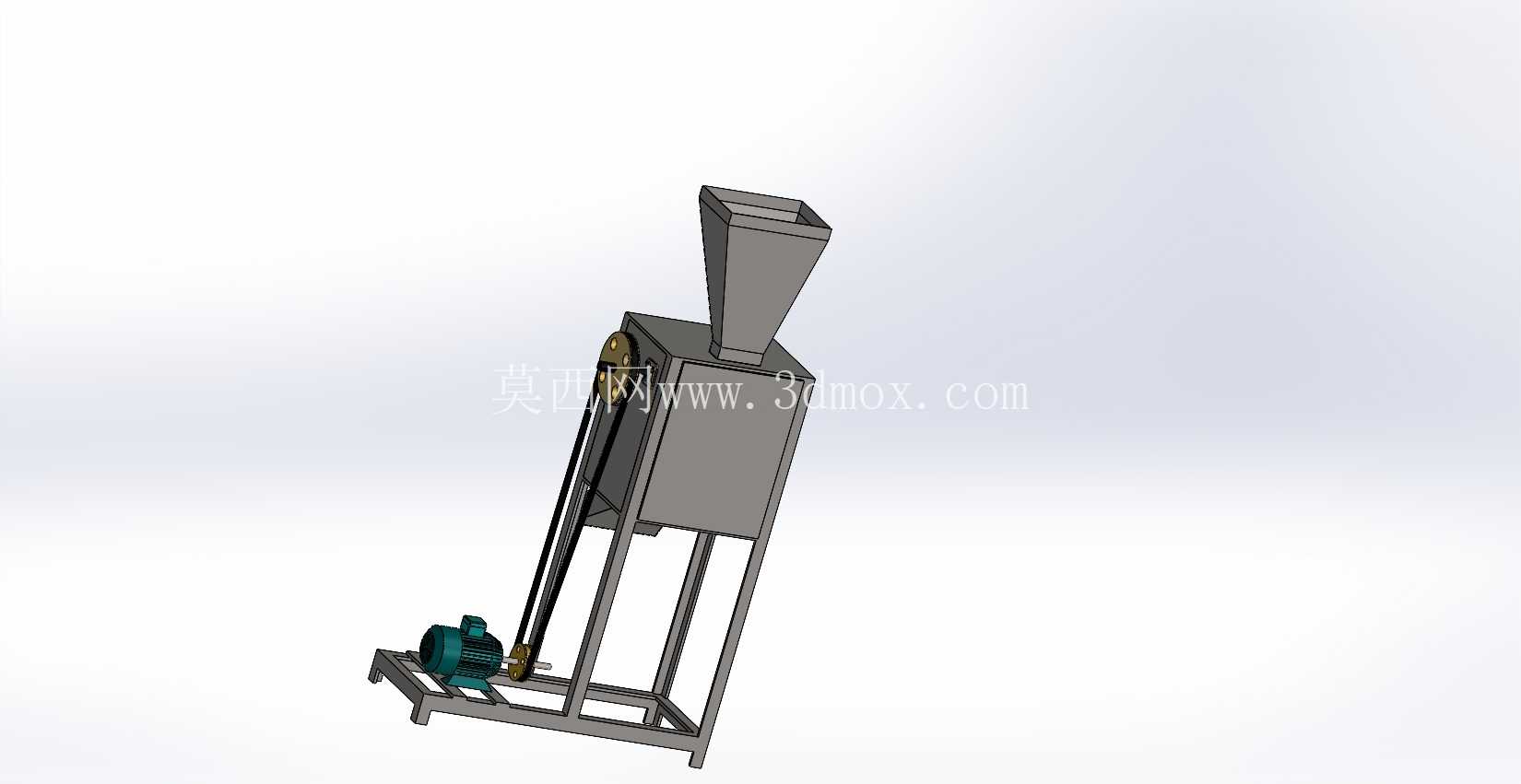

　　在固废处理、矿山初碎、生物质原料预处理、塑胶边角料回收这类生产场景里，这类立式皮带传动破碎设备的出镜率一直不低，不同于卧式破碎设备需要预留较长的水平进料输送空间，这款立式结构的设备在车间布局时能更好适配窄长型的边角场地，对中小型加工车间的空间利用率提升很明显。从结构设计逻辑来看，设备整体采用方管焊接机架作为承载主体，机架底部预留了四个地脚安装孔位，安装时需要匹配车间预埋的地脚螺栓，安装平面的水平度公差建议控制在1mm/m以内，避免皮带传动时出现偏磨、振动超标的问题；机架整体高度根据破碎腔容积匹配，上方承接锥形进料斗，进料斗采用上宽下窄的渐缩结构，能让待破碎物料依靠自重顺畅滑入破碎腔，不会在进料口出现架桥堵料的情况，进料口的开口尺寸适配常规人工倒料或是小型皮带机上料的作业需求，不需要额外配置强制喂料机构就能满足中小产能的破碎需求。

　　动力端采用侧置安装的异步电机，通过三角皮带将动力传递到破碎腔的主轴上，这种传动布局的好处是可以通过调整电机安装板的张紧螺栓，快速调整皮带的张紧度，日常维护时不需要拆解破碎腔主体就能完成皮带更换作业；皮带传动本身还能起到过载缓冲的作用，当破碎腔误入硬度较高的不可破碎物料时，皮带会出现短暂打滑，避免硬冲击直接打坏齿轮或是主轴部件，降低设备故障后的维修成本。破碎腔采用立式方形腔体设计，内部的动刀、定刀间隙可以根据出料粒度要求调整，常规工况下间隙控制在3-8mm区间就能满足大多数固废、塑胶、生物质原料的破碎粒度要求，腔体侧面预留了检修门，更换易损件、清理腔体内残留物料时不需要完全拆解设备，能有效缩短设备停机维护的时间。

　　设备的整体安装边界需要注意，侧置电机的突出部分距离机架主体约300mm，进料斗顶部距离安装地面的高度约1.8m，上料作业时不需要搭建过高的操作平台，操作人员站在地面就能完成常规的倒料作业；设备出料口设置在破碎腔正下方，对接下方的收集容器或是出料输送设备时，只需要预留出料口下方约400mm的操作空间就能满足接料需求。从实际使用的场景适配性来看，这款设备不需要复杂的配套辅机，单机就能完成从进料到破碎出料的全流程作业，适合小型加工厂的零散物料破碎处理，也可以作为大型破碎生产线的前置初碎设备，将大尺寸物料破碎到符合后续细碎设备的进料尺寸要求。

　　设计时特意将电机的安装位置设置在机架侧下方，既降低了设备整体的重心，减少运行时的振动幅度，也能让电机远离进料口的落料区域，避免破碎过程中溅出的物料砸伤电机外壳或是落入电机散热风道，延长电机的使用寿命；机架的方管型材选型经过承重校核，满负荷运行时机架的最大变形量控制在0.2mm以内，不会因为长期承重出现结构变形，保障破碎腔内部的刀具间隙始终保持在设计范围内，避免出现刀具碰擦、出料粒度不均的问题。设备的传动部位外侧预留了安全防护罩的安装位，实际投产使用时需要加装金属防护罩覆盖皮带传动区域，避免作业过程中人员误触转动部件引发安全事故，防护罩采用快拆式结构设计，日常点检时不需要借助专用工具就能快速拆下，检查皮带的磨损情况。
