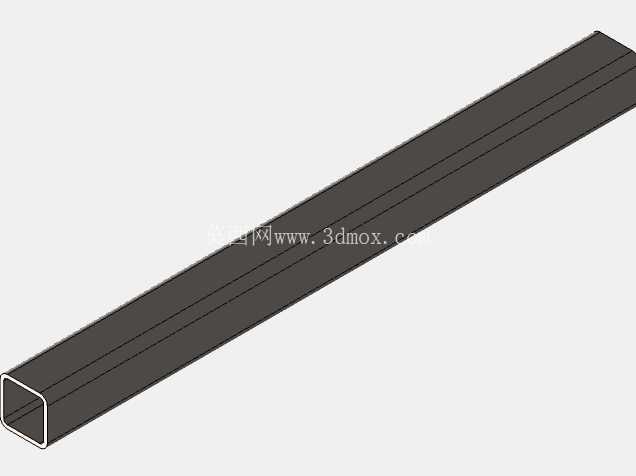

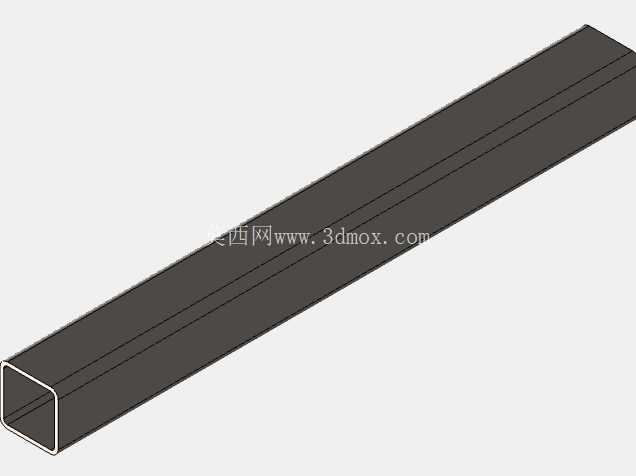

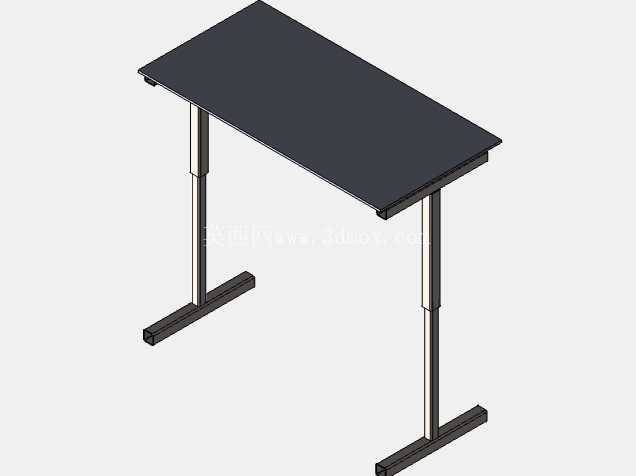

矩形空心截面长条型材结构设计

　　在各类设备机架搭建、输送线支撑、工装框架组装的工程场景里，这类矩形空心截面长条型材是出现频率极高的基础结构件，很多刚入行的结构设计人员容易忽略这类基础型材的细节设计，往往直接调用标准件库模型就投入装配，实际落地时经常出现安装干涉、承重不足、拼接错位的问题。从实际工程应用来看，这类构件的核心作用是作为线性支撑载体，承担沿长度方向的抗弯载荷以及垂直于截面方向的局部压应力，在自动化生产线的侧边护板支撑、仓储货架的横向横梁、设备防护栏的主立柱、小型输送线的侧边梁结构中都有大量应用，不同场景下对型材的壁厚、截面圆角、端面平整度的要求差异极大。

　　做这个结构的三维设计时，首先要明确安装边界的约束条件：如果是用于螺栓拼接的场景，型材端面的平面度公差要控制在合理范围，避免拼接后出现累计倾斜，四个外棱边的圆角不能过大，否则会导致配套的角码连接件无法贴合锁紧，内壁的圆角过渡要兼顾加工工艺性，冷拔成型的型材内壁圆角不能设计得太小，否则会增加生产时的模具损耗，也容易在成型过程中出现应力集中导致的侧壁变形。从截面特性来看，矩形空心结构相比同重量的实心方钢，抗弯截面模量更大，在同等耗材的情况下能获得更好的承重表现，设计时要根据实际载荷计算壁厚，不能盲目套用标准壁厚，比如用于轻载防护栏的场景可以选用较薄的壁厚降低整体重量，用于承重横梁的场景则要适当增加壁厚，同时要校核型材在最大跨度下的扰度，避免长期承重出现下弯变形。

　　很多设计人员在建模时容易忽略型材长度方向的直线度要求，实际生产出来的型材如果直线度超差，在长距离拼接时会出现明显的缝隙，尤其是用于直线导轨安装基准面的场景，型材的侧面直线度直接影响导轨的安装精度，进而影响整个运动机构的运行平稳性。在做装配适配设计时，要提前考虑配套连接件的安装空间，比如采用内置螺母的连接方式时，型材内壁的尺寸公差要严格控制，保证螺母能顺利滑入同时不会出现过大的旷量，外表面的粗糙度不需要过高，只要满足常规喷涂或者阳极氧化的工艺要求即可，不需要做额外的精加工处理，避免不必要的成本上升。这类型材的端面处理也很关键，如果是用于外露的设备框架，端面需要配套塑料端盖或者焊接封堵，避免内部进入杂物积灰或者划伤操作人员，建模时就要提前预留端盖的安装台阶，保证端盖安装后和型材外表面齐平，不会出现突出或者凹陷的情况。在不同的使用场景下，型材的固定方式也有区别，采用焊接固定时，要在建模时预留焊接坡口的位置，避免现场焊接时需要额外打磨处理；采用螺栓连接时，要提前在对应位置打好安装孔，孔位的公差要根据连接精度要求设定，定位孔选用 tighter 公差，过孔则可以适当放宽公差降低加工难度。

　　很多新手在做这类基础构件设计时，往往只关注外形尺寸，忽略了实际加工和装配的工艺细节，导致三维模型看起来规整，实际生产组装时问题频发，比如没有考虑型材的弯曲余量，导致长尺寸型材运输和安装过程中出现变形；没有预留表面处理的涂层厚度，导致拼接时出现尺寸超差；没有考虑型材的拼接顺序，导致安装时螺栓无法伸入锁紧。从结构优化的角度来说，在满足承重要求的前提下，可以在型材的非受力面设计减重凹槽，进一步降低整体重量，不过凹槽的设计不能影响截面的整体抗弯性能，凹槽的边角要做圆角过渡，避免应力集中。如果是用于有防腐要求的场景，设计时还要考虑表面处理的覆盖性，尽量避免出现狭小的缝隙，导致表面处理时药液残留或者涂层无法覆盖，提前预留工艺导流孔，方便表面处理过程中的液体排出。这类基础结构件虽然看起来结构简单，但是作为整个设备或者框架的基础支撑，其设计合理性直接影响整个结构的稳定性和使用寿命，建模时每一个尺寸公差、每一处圆角过渡、每一个安装孔位的设定，都要结合实际的加工、装配、使用场景来确定，不能只停留在视觉上的规整，要真正满足工程实际的使用需求。
