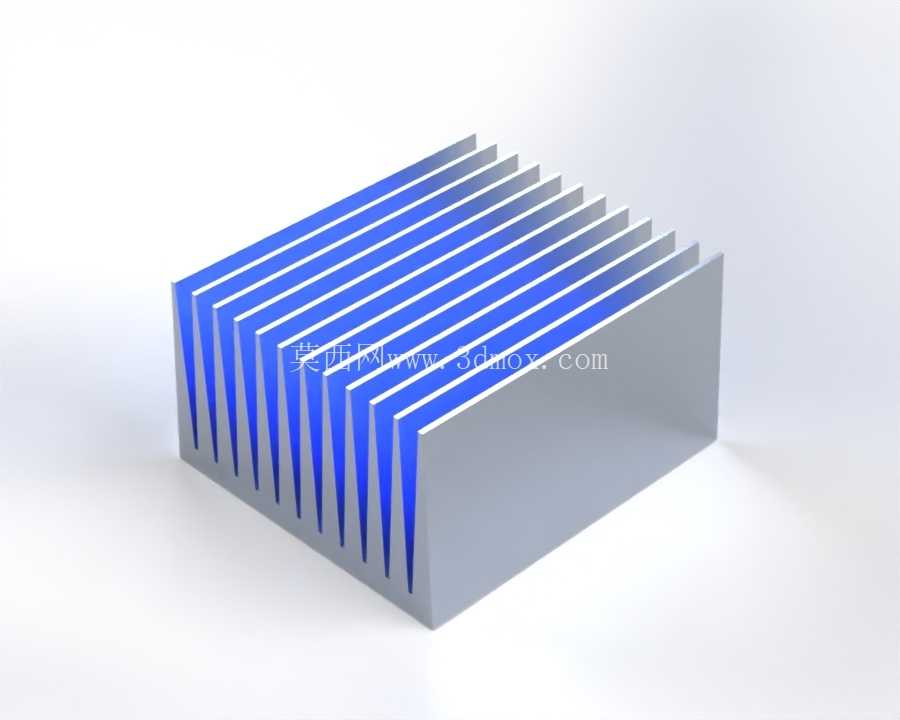

矩形板翅式直鳍钢制散热构件

　　在工业电子设备、功率模组、小型工控装置的热管理场景中，被动式直鳍散热结构始终是兼顾可靠性与成本的主流选型，本次建模的矩形板翅式散热构件，正是针对高耐久需求场景开发的钢制散热方案。不同于常规消费电子领域常用的铝挤型散热片，该构件选用1060高碳钢作为基材，核心考量是部分工业现场存在持续振动、安装应力较大、偶发外力磕碰的工况，铝材硬度较低易出现鳍片变形、安装面塌陷的问题，而碳钢基材的结构强度更高，长期使用下鳍片形位公差保持能力更强，不会因为外力冲击导致鳍片倒伏堵塞风道，适配冶金、矿山、重型装备配套的电控舱内功率器件散热需求。

　　从结构设计逻辑来看，该构件采用等厚直鳍平行排布的构型，鳍片与底座为一体化结构，不存在结合面热阻，相比鳍片铆接、粘接的结构，热传导路径更顺畅。直鳍设计的风道阻力更低，无论是自然对流冷却还是搭配低转速轴流风扇做主动风冷，气流都可以顺着鳍片间隙顺畅流通，不会出现斜鳍、针鳍结构在低风速下的气流滞止区，散热效率的风速适应性更宽，从0.5m/s的自然对流到5m/s的强制风冷区间，都能保持稳定的换热能力。在安装边界设计上，构件底座为规整矩形平面，平面度控制在0.05mm以内，安装时可以直接贴合功率器件的安装面，搭配导热硅脂或者导热垫片即可填充微观间隙，不需要额外做适配加工。底座厚度预留足够的加工余量，用户可以根据实际安装需求自行加工安装孔位，不会因为钻孔攻丝破坏鳍片结构。鳍片的间距经过优化，在保证足够换热面积的前提下，预留了足够的清灰空间，工业现场多粉尘的环境下，压缩空气可以直接吹透鳍片间隙完成积尘清理，不会因为间隙过窄导致积灰堵塞后散热能力骤降。从实际使用场景来看，这类钢制散热构件可以适配变频器制动电阻、中功率IGBT模块、工业电源模块、固态继电器等发热元器件的散热需求，尤其是在设备舱内通风条件一般、环境温度偏高、存在机械振动的工况下，相比铝制散热片的抗损寿命提升3倍以上。

　　建模过程中严格遵循机械加工的工艺逻辑，鳍片的拔模斜度、底座的圆角过渡都符合铣削或者压铸成型的工艺要求，没有出现无法加工的尖锐内角或者壁厚突变结构，所有转角位置都设置了合理的工艺圆角，既可以减少加工时的应力集中，也能避免热处理过程中出现开裂风险。鳍片的厚度均匀一致，从根部到顶端的厚度差控制在工艺允许范围内，不会出现顶端过薄导致的加工变形问题。在热设计层面，直鳍的长度、高度、间距三者做了匹配优化，当发热器件热流密度在1-3W/cm²区间时，自然对流条件下可以将器件表面温升控制在40K以内，满足工业器件长期工作的结温要求；如果搭配常规的80mm轴流风扇做主动风冷，热流密度适配范围可以提升到5-8W/cm²，覆盖绝大多数中功率工业电子器件的散热需求。

　　不同于追求极致轻量化的消费电子散热方案，该构件的设计优先级是可靠性优先，所有结构参数都围绕工业场景的长周期无故障运行要求设定，没有为了减重刻意削减底座或者鳍片厚度，整体结构刚性充足，安装时即使施加较大的紧固扭矩，也不会出现底座变形导致的贴合不良问题。对于结构设计从业者来说，该模型可以直接作为热管理模块的通用件调用，不需要重新从零开始绘制散热结构，只需要根据实际安装空间调整整体长宽高尺寸、鳍片数量与间距，即可快速适配不同功率等级的器件散热需求，大幅缩短热设计环节的建模周期。在选型适配时，需要注意安装面的平面度要求，如果器件安装面存在较大的平面度误差，可以适当增加导热垫片的厚度来补偿间隙，避免因为硬接触导致的接触热阻升高。另外钢制构件的表面可以根据使用需求做发黑、镀锌或者喷塑处理，提升抗腐蚀能力，适配潮湿或者有腐蚀性气体的工业现场环境。
