p2.54间距母端方形插针连接部件

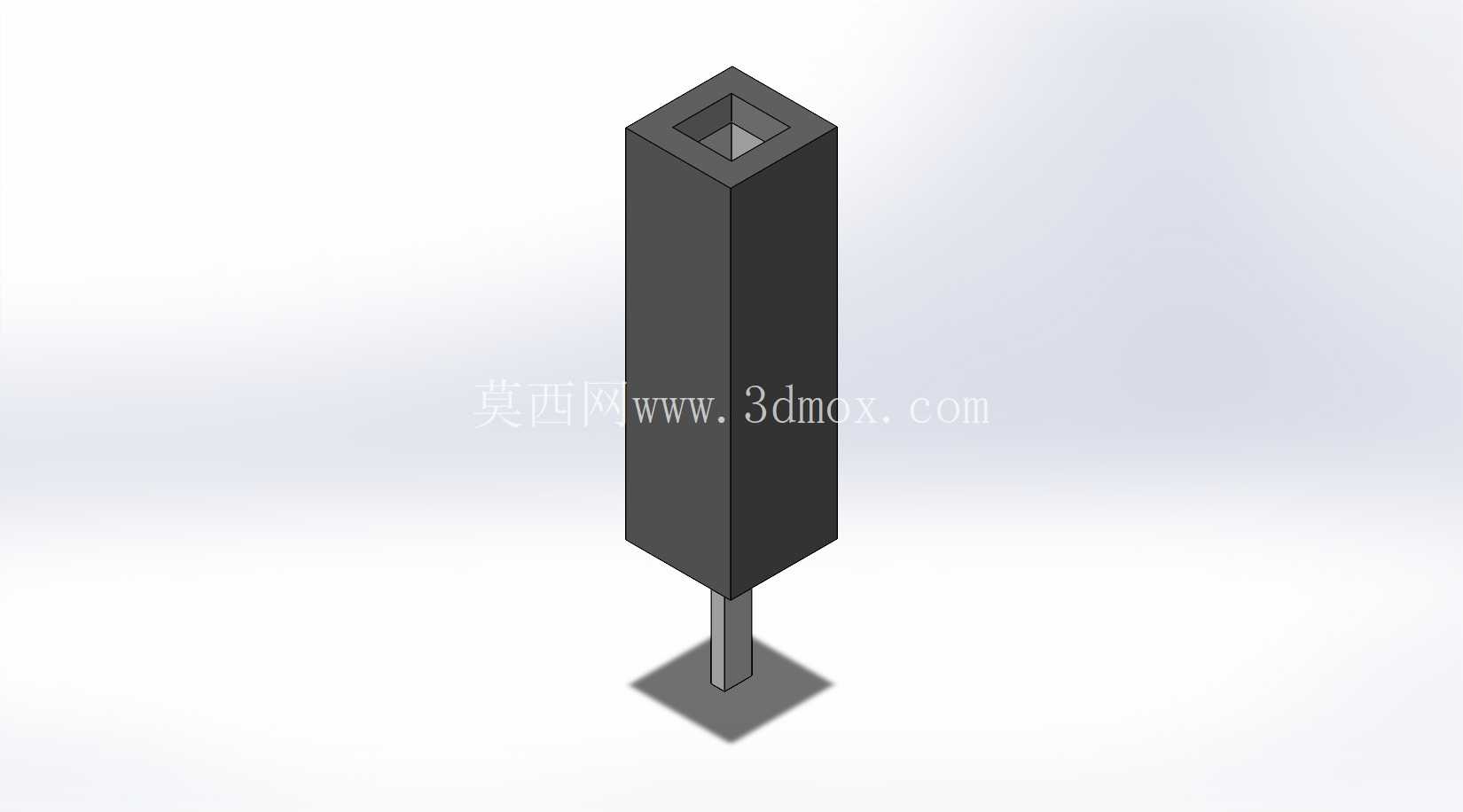

　　在嵌入式开发、小型电控柜布线、试验台电路搭建场景里，这类间距2.54mm的母端插针是最常用的电路连接载体，很多做原型验证的工程师都接触过这类零件，它的核心作用是实现公端插针与电路板之间的可拆卸连接，避免直接焊接带来的拆改麻烦，尤其是在需要频繁更换模块、调整接线的试验场景里，这种插接结构能大幅降低电路改接的工作量。从结构设计来看，这个零件采用方形中空主体加底部细插针的结构，主体部分的方形内腔尺寸刚好匹配对应规格的公端插针，插接时能提供足够的抱紧力，避免接触不良或者松脱，主体的方形外轮廓也方便在排布多组插针时做定位，不会像圆形插针那样出现转动偏移的问题，在密集排针排布的场景里，方形结构的定位优势会更明显。底部的细插针是用来插入电路板焊盘孔的，插针直径与标准2.54间距焊盘孔匹配，焊接后能牢牢固定在电路板上，主体部分的高度经过核算，既保证公端插针插入时有足够的接触深度，又不会因为过高导致整体结构突出太多，占用不必要的板上空间，标注的p2.54x11.5参数里，2.54是行业通用的标准排针间距，这个尺寸能和市面上绝大多数面包板、洞洞板、标准PCB焊盘完全兼容，不需要额外做孔位调整，11.5是主体加插针的总高度，选型时可以根据板上空间余量判断是否适用。

　　设计这类零件的时候，首先要保证内腔的尺寸公差，内腔如果做小了，公端插针插不进去，强行插接会导致插针弯折或者主体开裂；内腔做大了，接触电阻会变大，大电流通过时容易发热，甚至出现信号传输不稳定的问题，所以建模时内腔的尺寸要严格按照公端插针的公称尺寸留合理的插拔间隙，一般单边留0.02到0.03mm的间隙就能兼顾插拔手感和接触可靠性。然后是主体壁厚的设计，壁厚太薄的话，多次插拔后主体会出现形变，抱紧力下降，使用寿命缩短；壁厚太厚又会挤占相邻插针的排布空间，2.54mm间距本身尺寸就比较紧凑，壁厚过厚会导致相邻零件之间出现干涉，没法做双排或者多排密集排布。

　　底部插针和主体的连接位置要做圆角过渡，避免应力集中，焊接或者插拔时如果受力不当，直角过渡的位置很容易出现断裂，圆角过渡能分散应力，提升结构强度。实际应用中，这类零件经常用在arduino扩展板、传感器模块转接、小型工控板的外接接口上，比如做温度采集模块的时候，用这种母端插针可以快速插拔温度传感器探头，不需要每次都焊接接线；在学生做电子设计竞赛的原型机里，这种插针更是必备零件，能快速搭建电路，调整模块位置，节省调试时间。安装的时候只需要把底部插针对准PCB上的对应焊盘孔插到底，过波峰焊或者手工焊接就能固定，焊接时要注意控制温度和时间，避免高温传导到主体部分导致塑料主体变形，影响内腔尺寸。

　　另外这种方形主体的插针在做防呆设计的时候也更方便，可以通过切掉主体的一个角来做方向标识，避免插反导致的电路短路，圆形插针就很难实现这种低成本的防呆结构。建模的时候还要考虑拔模角度，主体的塑料部分是注塑成型的，内腔和外壁都要留合适的拔模斜度，不然注塑脱模的时候会出现刮伤或者卡模的问题，一般小尺寸塑料件的拔模斜度取0.5到1度就足够，不会影响最终的装配尺寸。插针部分采用金属材质，一般是黄铜镀锡，既有足够的导电性，又不容易氧化，焊接性能也比较好，插针和塑料主体之间通过过盈配合或者卡台固定，保证插拔的时候插针不会被从主体里拔出来。在做整机结构设计的时候，如果板上用到这类插针，还要预留足够的插拔操作空间，不能在插针正上方布置其他结构件，不然公端插头没法插进去，一般要在插针上方预留至少10mm的操作空间，方便手指或者镊子操作。
