剪叉式可升降折叠作业工作台结构

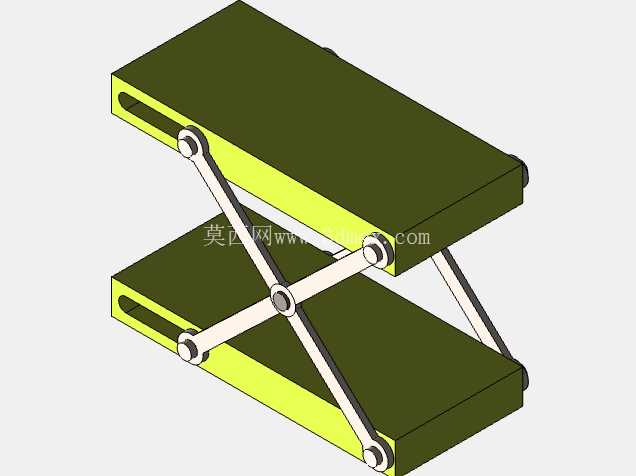

在车间装配、物料临时转运、工位高度适配这类日常生产场景里，固定高度的工作台往往很难适配不同作业人员的操作习惯，也没法满足不同工序对作业面高度的差异化要求，剪叉式升降折叠工作台的设计，正是针对这类实际痛点展开的结构方案。从结构逻辑上看，这套剪叉机构采用对称布置的交叉连杆作为核心支撑，连杆之间通过铰接销轴连接，上下两端分别与上下两层台板的滑槽配合，通过连杆绕铰接点的转动，实现台板间距的连续调整，也就是作业面高度的升降调节，当连杆收拢到极限位置时，上下台板可以完全贴合，整体厚度大幅缩小，方便收纳和转运，不会占用过多的仓储空间。

设计过程中首先要考虑的是铰接点的受力分配，交叉连杆的中间铰接点是整个结构的受力核心，作业时台板上的载荷会通过两端的铰接轴传递到连杆上，因此连杆的截面选型需要匹配额定载荷下的抗弯强度，销轴则需要兼顾抗剪和耐磨性能，避免长期使用后出现铰接间隙过大导致的台板晃动。上下台板侧面开设的长圆形滑槽，是为了给连杆端部的铰接轴提供滑动行程，滑槽的长度直接决定了工作台的最大升降高度，滑槽的端面需要做圆弧过渡，避免应力集中导致台板局部开裂，同时滑槽的宽度要和铰接轴的直径做间隙配合，既要保证滑动顺畅，又不能间隙过大导致台板出现横向窜动。

从安装边界来看，这套工作台收拢状态下的整体尺寸可以根据作业场景的需求调整台板的长宽参数，常规小尺寸作业台的台板长度可以控制在半米级，宽度适配单人作业的操作范围，展开后的最大高度可以覆盖从坐姿操作到站姿操作的常用高度区间，不需要额外配置动力元件，仅靠手动调整连杆角度后，通过侧边的锁止结构固定位置即可使用，没有复杂的液压或电控组件，后期维护成本极低，适合在没有动力源的临时作业场景使用。

实际应用中，这类剪叉工作台既可以作为生产线上的临时高度调整工装，用来垫高待装配的零部件，让作业人员保持舒适的操作姿态，降低长期弯腰或抬臂作业带来的疲劳损伤，也可以作为物料周转的临时承载台，在不同高度的输送线之间做过渡承载，甚至可以在设备检修时作为小型登高支撑平台使用，只要载荷在结构设计的额定范围内，就可以灵活调整高度适配不同的作业需求。结构上没有多余的复杂零件，所有连杆和台板都可以采用常规的板材和型材加工，铰接销轴采用标准件即可，加工难度低，普通的机加工车间就可以完成生产制造，组装时只需要按照铰接顺序依次穿入销轴，调整好滑槽的配合间隙后加装端部的限位挡圈，就可以完成整体装配，不需要复杂的调试过程。

在细节设计上，上下台板的承载面采用平面结构，边缘做倒角处理避免划伤操作人员，连杆的棱角也做倒钝处理，防止调整高度时割手，锁止结构可以采用插销式设计，在台板侧面的对应高度位置开设定位孔，调整到目标高度后将插销插入对应孔位，卡入连杆上的定位槽即可完成固定，操作简单快捷，不需要额外的工具辅助。考虑到长期使用的磨损问题，铰接轴和滑槽的接触位置可以加装耐磨衬套，降低滑动摩擦带来的损耗，延长整体结构的使用寿命，台板底部可以加装防滑垫，在收拢状态下放置时不会打滑，展开使用时也能增加和地面的摩擦力，提升作业时的稳定性。
