滑块曲柄传动机构三维结构设计

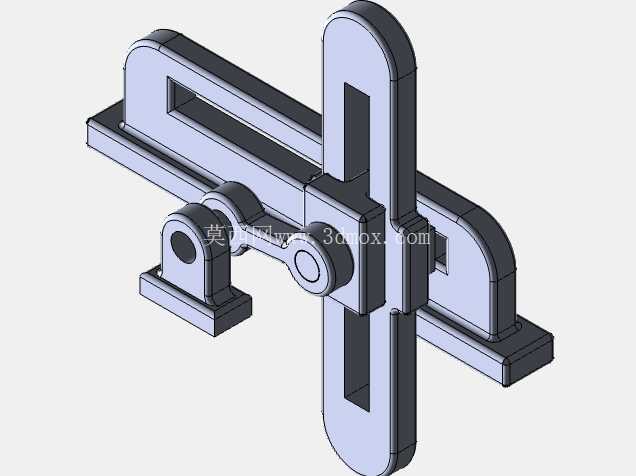

　　在各类需要实现回转运动与直线往复运动转换的机械场景中，曲柄滑块结构是应用覆盖度极高的基础传动单元，从冲压设备的主传动链路，到小型工装的进给驱动，再到自动化产线的往复推送工位，都能见到这类结构的衍生设计。这套曲柄滑块结构在设计阶段优先考虑了运动过程的平稳性，将曲柄的回转中心与滑块的运动导轨做了同轴度基准统一，避免运动过程中出现侧向附加载荷，降低导轨与滑块接触面的异常磨损。从安装边界来看，整套机构的固定支座采用了带沉孔的安装面设计，可直接通过内六角螺栓固定在设备的安装基板上，支座的定位凸台与基板上的定位槽配合时，能快速完成安装定位，不需要额外做复杂的找正工序，适合在模块化设备中快速装配替换。

　　滑块部分采用了双侧导轨限位的结构形式，导轨的导向面做了等宽设计，与滑块两侧的导向槽配合间隙控制在合理的滑动公差范围内，既保证滑动过程无卡滞，也不会因为间隙过大出现运动过程的晃动，当曲柄做整周回转时，滑块能沿着导轨方向做稳定的直线往复运动，运动行程由曲柄的偏心距直接决定，在实际选型应用中，可根据需要的往复行程调整曲柄的偏心尺寸，不需要改动导轨与支座的主体结构，具备一定的通用性。设计过程中对各铰接点的配合做了针对性优化，曲柄与连杆、连杆与滑块的铰接位置都采用了销轴加轴套的配合形式，轴套可选用耐磨铜质材料，长期运行磨损后仅需更换轴套即可恢复配合精度，不需要更换整套结构件，降低后期维护的成本与工作量。

　　从结构受力角度来看，整套机构的力传递路径清晰，曲柄输入的回转扭矩通过连杆传递到滑块端，转化为直线方向的推拉力，在铰接点的位置做了圆角过渡处理，避免应力集中导致的结构件疲劳损坏，适合在中低速、中等载荷的往复驱动工况下使用。在实际产线应用中，这类结构可直接用于小型工件的推送工位、工装夹具的夹紧驱动、检测设备的往复进给单元，相比气缸、电缸等直驱元件，纯机械结构的曲柄滑块传动具备更高的运行可靠性，在恶劣的粉尘、油污工况下也能稳定运行，不会因为气源压力波动、供电异常出现动作失效的问题。

　　结构的外形轮廓做了倒角处理，没有尖锐的外凸棱边，在设备装配与后期维护过程中能减少对操作人员的磕碰风险，各部件的厚度尺寸经过受力校核，在满足额定载荷下的结构强度要求的同时，尽可能控制整体重量，降低运动过程中的惯性冲击，提升机构运行的平稳性。导轨部分的安装面与支座的安装基准面保持平行，在加工阶段可一次装夹完成两个面的加工，有效保证形位公差要求，降低加工难度与制造成本，适合小批量的加工制作。连杆的长度设计经过运动仿真验证，避免曲柄回转到止点位置时出现机构卡死的问题，同时保证滑块在整个行程范围内的运动速度变化平缓，减少运动过程中的冲击与振动，当配套对应的驱动电机时，可通过调整电机转速控制滑块的往复运动频率，适配不同工况下的动作节拍要求。
