桌面夹持式鼠标底座固定夹具结构

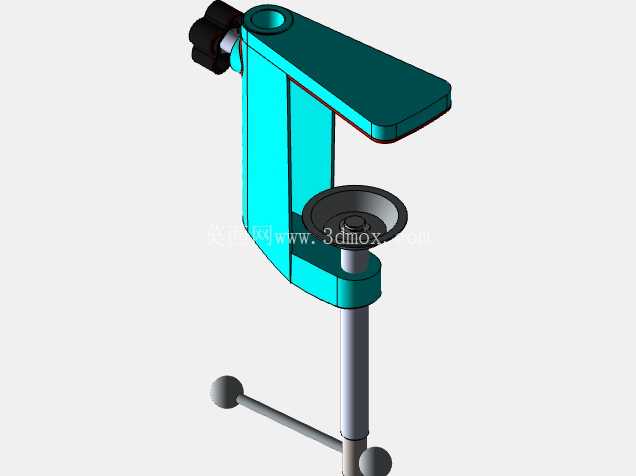

　　这款桌面夹持式固定夹具，核心应用场景是桌面工位的外设固定、小型工件加工辅助装夹，日常在电子维修工位、手工组装台、桌面检测工位上十分常见，主要作用是为鼠标底座这类小型薄壁塑料件提供稳定的装夹定位，避免加工、检测、组装过程中工件出现滑移、翘边问题。从实际使用逻辑来看，夹具采用C型开口的主体结构，开口跨度适配常规桌面的厚度范围，安装时无需额外打孔破坏桌面结构，只需将C型卡口卡在桌面边缘，转动侧面的手拧锁紧旋钮，就能带动底部的压盘向上进给，直到压盘顶面与桌面下表面紧密贴合，配合C型主体的上沿压边，就能把整个夹具牢牢固定在桌面边缘，不会因为操作受力出现移位。

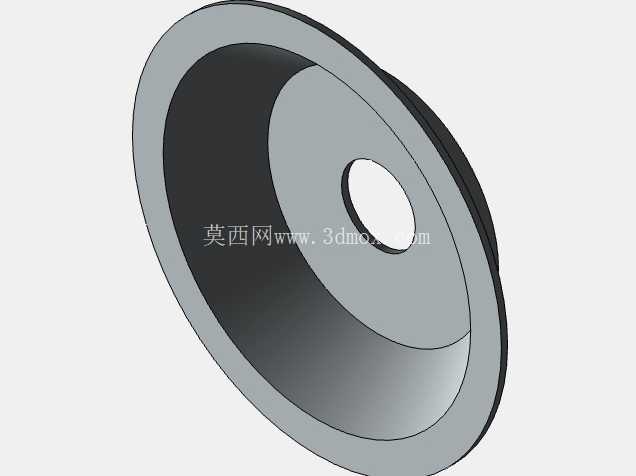

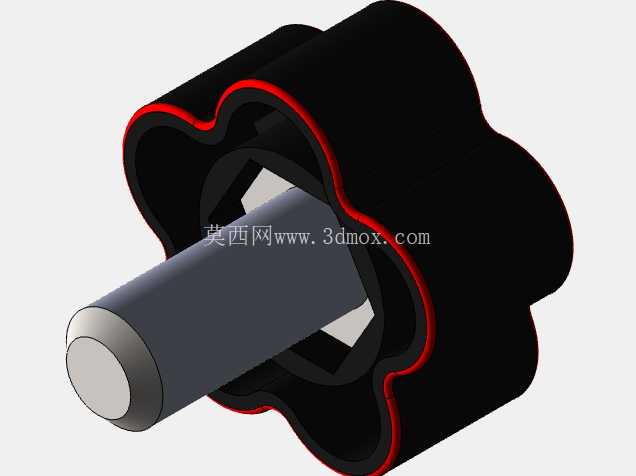

　　夹具上部的悬臂结构做了内凹的弧面造型，刚好匹配鼠标底座的底部曲面轮廓，放置工件时能直接完成粗定位，不需要反复调整位置，悬臂末端的黑色旋钮是工件压紧件，转动旋钮时前端的压头会向下进给，压头端面做了软质防滑处理，既可以提供足够的压紧力避免工件窜动，也不会在塑料材质的鼠标底座表面留下压痕，影响工件外观质量。设计过程中优先考虑了操作的便捷性，所有操作旋钮都做了加大的防滑滚花处理，不需要借助额外扳手工具，徒手就能完成夹具的桌面固定和工件装夹锁紧，底部的压盘采用了大直径圆盘结构，增大与桌面下表面的接触面积，即使是密度较低的刨花板、密度板桌面，也不会因为锁紧力过大压出凹痕，破坏桌面结构。

　　侧面的操纵杆是锁紧力微调结构，当手拧旋钮完成初步锁紧后，扳动操纵杆可以利用杠杆原理进一步增大锁紧力，保证装夹刚性，在对鼠标底座进行打磨、引脚焊接、尺寸检测这类需要施加一定侧向力的操作时，夹具不会出现松脱晃动。从安装边界来看，C型开口的最大夹持厚度覆盖了常规办公桌、实训操作台的常见厚度范围，夹具整体固定后，上部悬臂伸出桌面的长度控制在合理范围，不会过多占用桌面操作空间，悬臂下方预留了足够的操作间隙，方便手部伸入进行工件的取放和调整，压盘的中心与上部悬臂的压紧点处于同一垂直线上，锁紧时受力均匀，不会出现偏载导致夹具歪斜的问题。

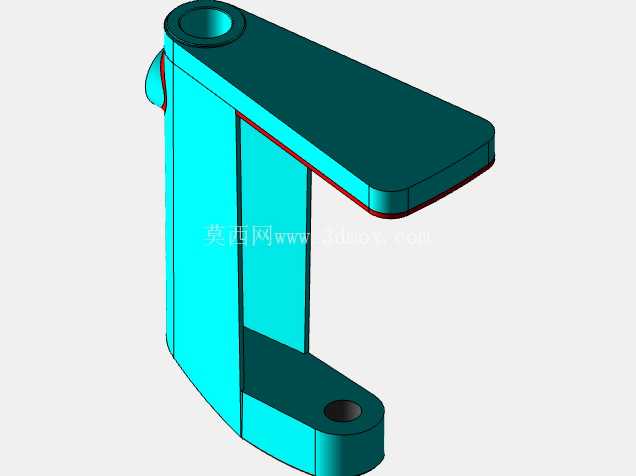

　　结构上主体采用一体式折弯成型的结构件，减少了不必要的拼接缝隙，长期使用不会因为频繁受力出现连接松动，各转动配合部位都做了间隙适配，转动旋钮和操纵杆时没有卡顿感，进给行程的冗余量足够，既可以夹持标准厚度的鼠标底座，也能兼容一定厚度范围内的其他小型薄壁工件，拓展了夹具的使用场景。在实际工位应用中，这类夹具不需要连接气源、电源，完全依靠手动机械结构实现锁紧固定，部署灵活，不管是生产线上的固定组装工位，还是维修台、实训教室的临时操作位，都能快速安装使用，维护成本极低，仅需要定期在螺纹配合部位涂抹少量润滑脂，就能保证长期操作的顺畅性。
