电气柜布线用导线固定排结构设计

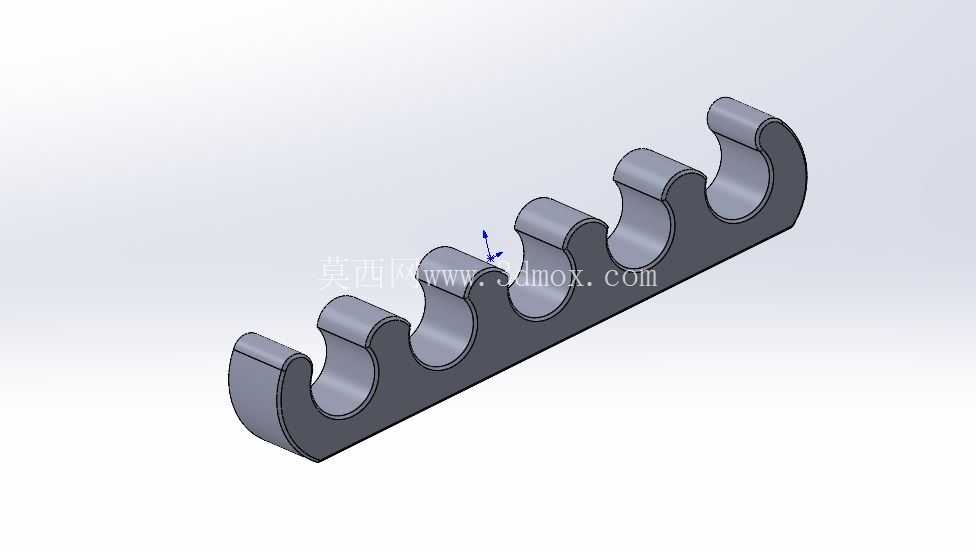

　　从结构设计逻辑来看，这款固定排采用梳齿式排布结构，每个线槽的宽度经过反复校核，既可以容纳单股1.5平方毫米的控制导线，也能适配多股0.5平方毫米的信号导线，齿间的圆弧过渡处理避免了尖锐棱角划伤导线绝缘层，这一点在现场施工中尤为重要——绝缘层破损是电气柜隐性故障的主要诱因之一，很多后期排查困难的短路问题，根源都来自布线时的绝缘层划伤。固定排的基座部分设计了两个沉头安装孔，适配M4规格的沉头螺钉，安装时螺钉头部完全没入基座平面，不会突出表面剐蹭导线，安装孔的间距参考了主流电气柜安装梁的标准孔距，不需要现场额外打孔就能直接固定在C型安装梁或者绝缘安装板上，安装边界的尺寸控制也充分考虑了柜内空间利用率，整体厚度控制在8毫米以内，不会占用过多柜内纵深空间，即使是元器件排布紧凑的小型控制箱，也能找到合适的安装位置。在低压电气柜、工业控制箱的布线施工环节，线缆的有序固定是避免线路干涉、提升后期运维效率的核心细节，这款导线固定排正是针对这类场景开发的布线构件。日常现场布线作业里，多股控制导线如果仅用扎带捆扎，长期受柜内温度变化、设备运行振动影响，扎带易出现松脱、老化断裂的情况，散落在柜内的导线不仅会遮挡元器件标识，还可能与运动部件、发热元件接触引发安全隐患，这款固定排的设计初衷就是解决这类布线痛点。

　　从实际使用场景出发，这款固定排的梳齿间距做了差异化设计，靠近进线端的线槽宽度略大，方便接入主干线束，靠近出线端的线槽宽度收窄，适配分线后的细导线，这种渐变式的线槽排布，能让布线走向更顺直，避免导线在固定排处出现过度弯折，长期使用也不会因为导线应力集中出现线芯断裂的问题。基座的背部设计了浅槽式的走线避让位，当固定排贴装在安装板表面时，背部可以容纳一根横置的接地导线，不需要额外增加固定点，充分利用了安装间隙。

　　在材质选型的适配设计上，这款固定排的三维模型预留了阻燃尼龙和镀锌钢板两种材质的建模参数，阻燃尼龙版本适合安装在绝缘要求高的弱电控制回路区域，镀锌钢板版本适合固定大平方的动力导线，能承受更大的线束拉力，两种版本的安装尺寸完全一致，现场施工时可以根据布线需求灵活替换，不需要重新调整安装孔位。很多刚入行的结构设计人员在做电气柜布线设计时，往往只关注元器件的排布，忽略布线固定件的细节设计，导致现场施工时出现布线混乱、导线固定不牢的问题，这款固定排的建模细节充分考虑了现场施工的实际操作习惯，比如梳齿的顶部做了15度的导向斜角，布线时只需要把导线顺着斜角按入线槽即可，不需要额外工具辅助，能大幅提升布线施工的效率。

　　另外，固定排的整体长度做了模块化的分段设计，单段长度适配常规柜内的布线区间，如果遇到更长的布线需求，可以多段拼接使用，拼接处的定位凸台能保证拼接后线槽对齐，不会出现错位卡线的问题。从安装边界来看，这款固定排的边缘到安装孔的距离预留了足够的扳手操作空间，使用常规的十字螺丝刀就能完成安装，不需要特殊工具，即使是在柜内狭窄的安装空间里，也能顺利完成固定操作。在设备运维场景下，这种梳齿式的固定排相比传统扎带固定，后期更换导线时只需要把对应线槽内的导线取出即可，不需要剪断全部扎带重新布线，能大幅降低后期运维的工作量，尤其是在生产线停机检修的场景下，能有效缩短故障排查和线路更换的时间。建模过程中，每个线槽的边缘都做了R0.5的圆角处理，这个细节尺寸是参考了导线绝缘层的最小弯曲半径设定的，既能固定导线，又不会因为棱角过于尖锐损伤绝缘层，同时固定排的表面粗糙度要求也在模型里做了标注，避免加工时出现毛刺影响使用。
