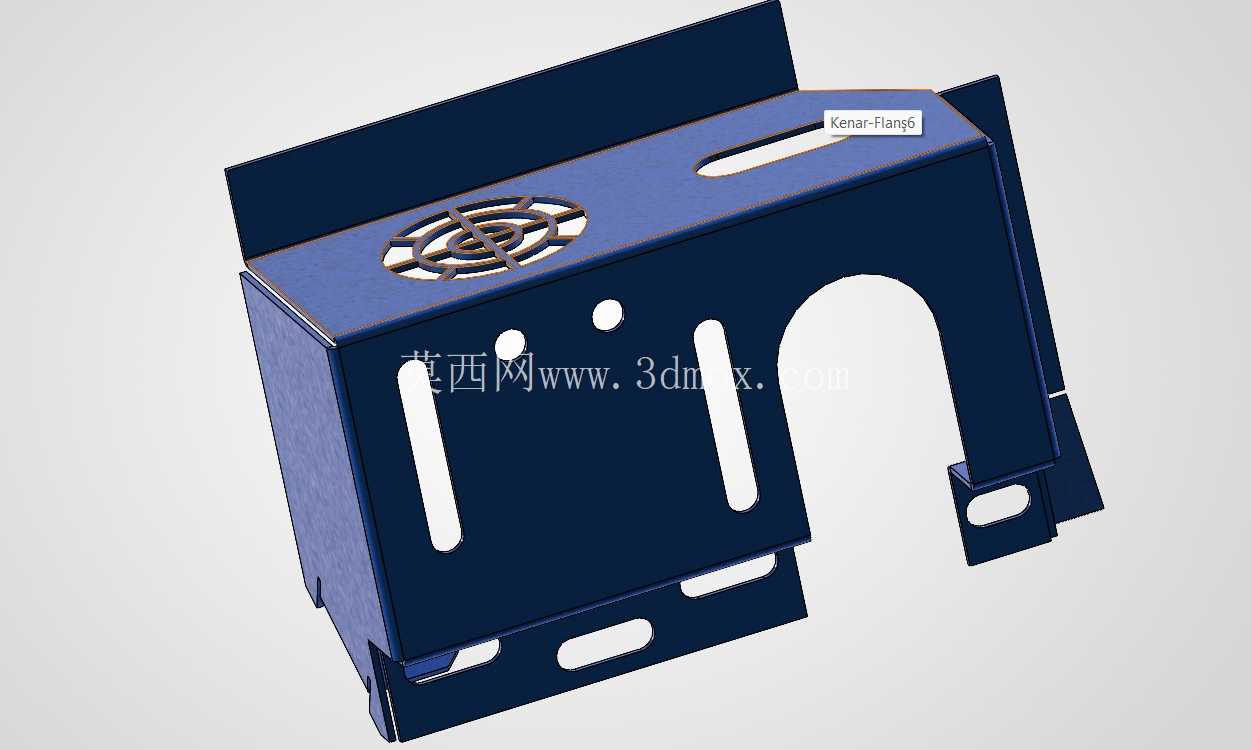

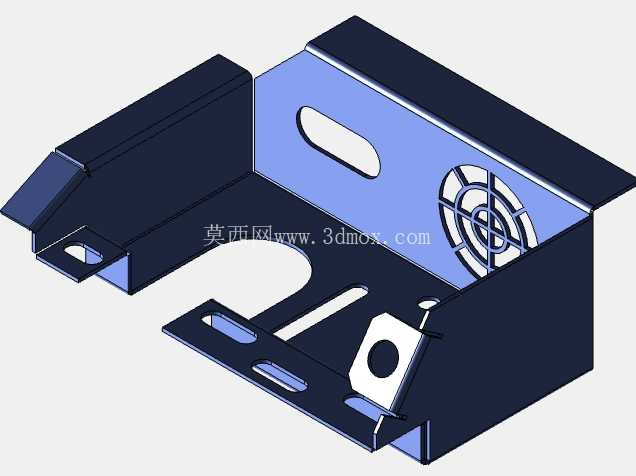

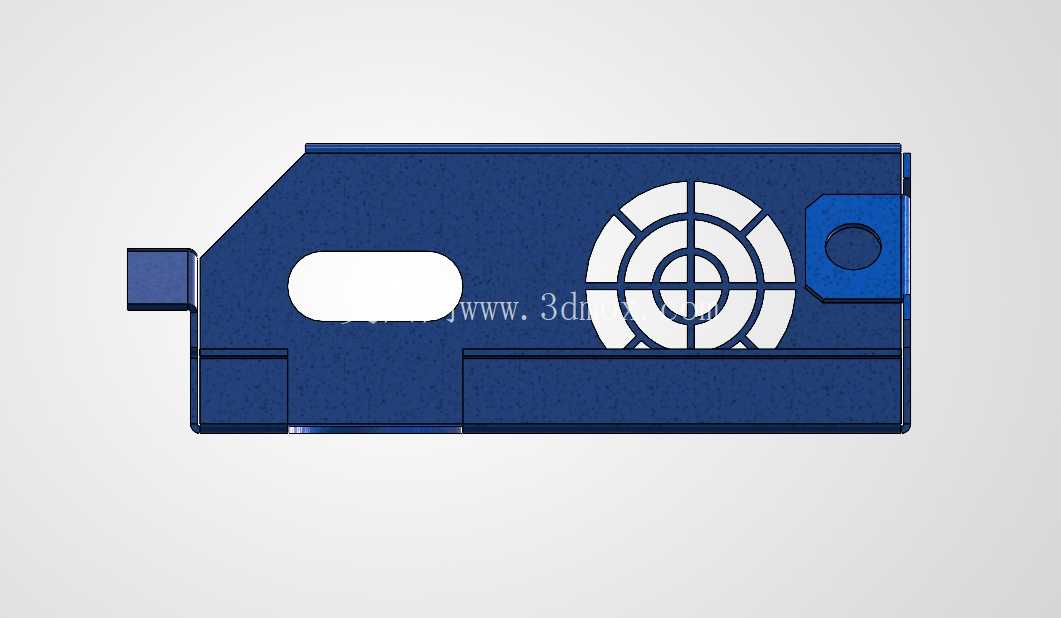

这款紧凑型钣金电子外壳,主要面向小体积嵌入式工控模块、小型驱动控制板的安装防护场景,在工业现场的分布式IO节点、小型设备侧装控制单元、桌面式小型算力模块场景中适配性较强,相比常规塑料外壳,钣金材质的抗冲击、电磁屏蔽性能更适配工业现场复杂的电磁与物理碰撞环境。从结构功能来看,前置的圆形风扇开口是核心散热通道,可适配标准40mm规格的轴流散热风扇,开口处的格栅结构并非装饰设计,而是在钣金本体上一体冲压成型,既可以避免外部异物触碰旋转的风扇扇叶,也不会额外增加装配零件数量,减少后续组装的工序步骤。
侧面的通风槽采用错落排布的长圆孔结构,相比等距直排槽孔,这种排布方式可以在保证通风面积的前提下,尽可能降低钣金本体的结构强度损失,避免折弯或者安装受力时出现槽孔处的撕裂变形,同时槽孔的翻边高度控制在0.8mm,既可以增强槽孔处的刚性,也不会因为翻边过高占用内部的元器件安装空间。侧面预留的连接器与开关切口,是按照常规工业接插件的安装尺寸做的避让设计,切口边缘做了向内的折弯收边,一方面可以消除钣金裁切后的锐边,避免组装人员划伤或者线缆绝缘层被割破,另一方面收边结构也可以提升切口处的结构强度,避免接插件反复插拔时造成切口变形。

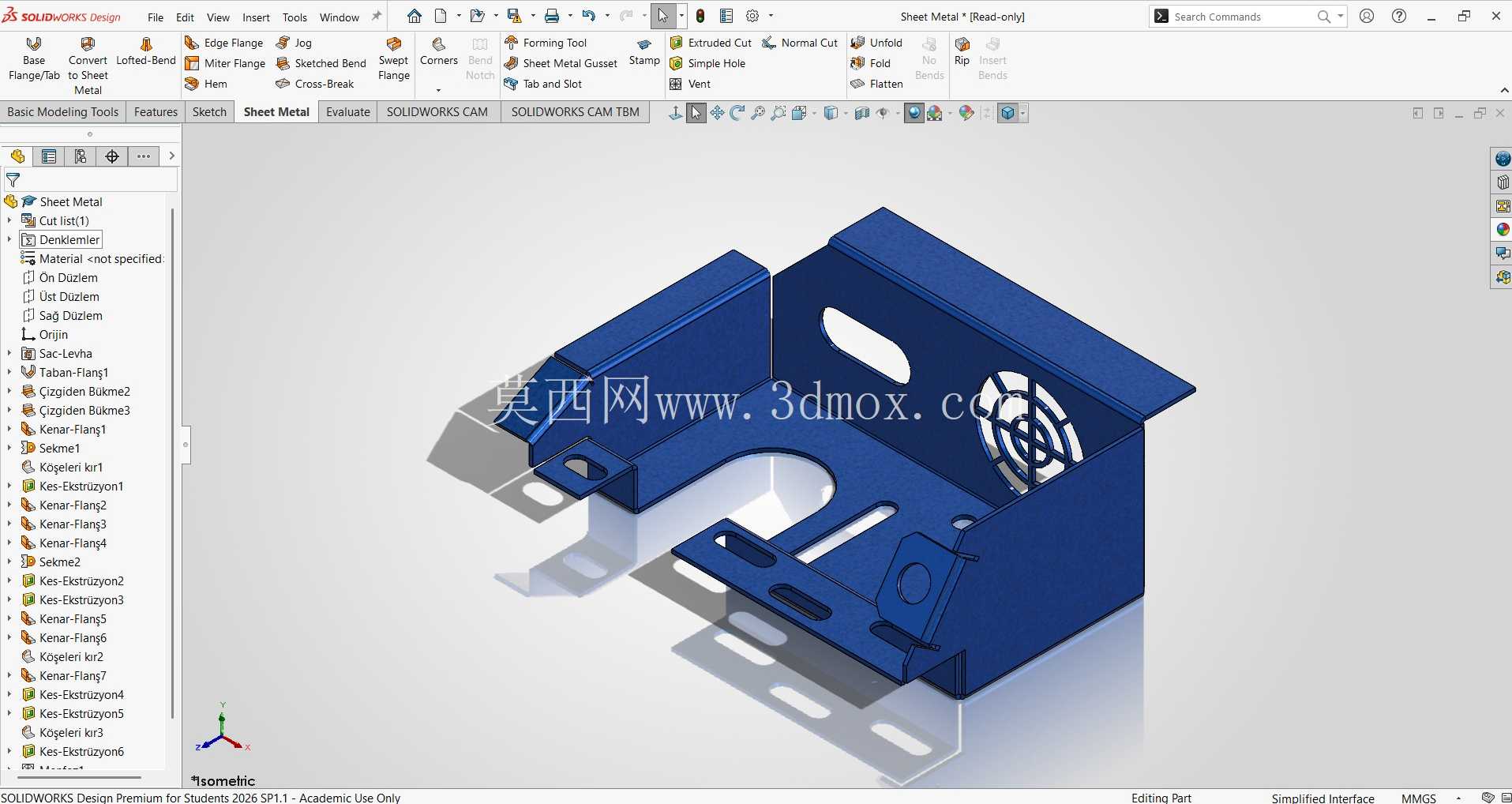

整个壳体的安装结构全部集成在钣金本体上,包括侧边的安装凸耳和底部的弯管定位结构,安装凸耳上的固定孔做了沉台设计,装配后螺丝头不会突出凸耳表面,保证壳体安装后可以贴合安装基面,不会出现因为螺丝突出导致的安装间隙;底部的弯管结构是走线通道,同时也承担了壳体的底部支撑作用,弯管的折弯半径严格按照钣金材料的最小折弯半径设定,避免折弯处出现材料开裂或者褶皱,影响结构强度与外观平整度。设计过程中充分考虑了钣金加工的工艺性,整个壳体采用单张金属板坯经激光切割下料后,通过数控折弯工序完成主体成型,没有额外的焊接工序,所有的连接结构都采用钣金自带的卡扣与折弯咬合结构,既可以减少焊接带来的变形校正工作量,也能降低加工成本,适合小批量快速打样与批量生产。
从安装边界来看,壳体的内部净空尺寸预留了元器件引脚与走线的空间,内壁到安装板的距离控制在3mm,既可以避免元器件引脚触碰壳体造成短路,也不会因为预留空间过大造成整体体积冗余;外部安装孔的孔位间距按照标准工控模块的安装尺寸设定,可以直接替换同规格的现有塑料外壳,不需要重新调整安装基面的孔位。壳体的折弯边全部做了错位避让设计,相邻折弯边的拼接处预留了0.2mm的工艺间隙,避免折弯时出现材料干涉导致的边角凸起,保证拼接处的缝隙均匀,外观平整度符合工业产品的装配要求。在散热路径的设计上,前置风扇进风后,气流可以顺着侧面的通风槽流出,形成贯穿壳体内部的散热通道,内部的发热元器件可以顺着气流方向布置,避免出现散热死角,相比无风扇的密封外壳,这种结构可以让内部元器件的工作温度降低15到20摄氏度,提升长时间工作的稳定性。
