L型带孔连接支架压铸成型结构设计

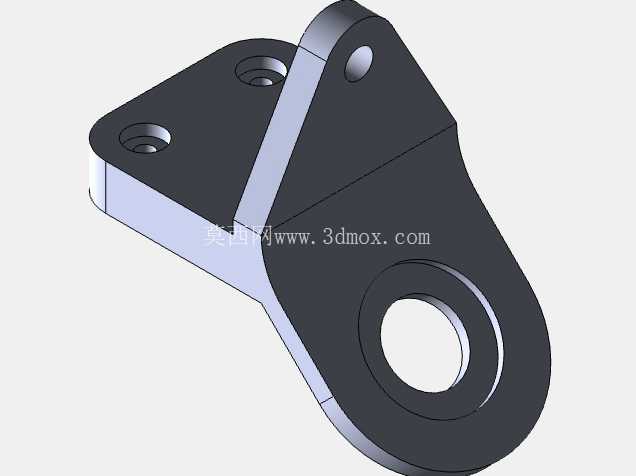

这类带多安装孔的弯折支架，在工业装配场景里的应用覆盖度极高，小到自动化产线的传感器安装定位，大到工程机械的管线固定、小型动力部件的铰接挂载，都能见到同构型零件的身影。从结构形态来看，零件整体采用L型弯折布局，底部是平整的矩形安装基面，基面上开设两个同轴沉头安装孔，沉孔深度刚好覆盖常规内六角螺栓的头部高度，安装后螺栓端面不会突出基面，避免安装后出现干涉凸起，保证基面与安装面完全贴合，不会因为螺栓突出产生装配间隙，影响连接刚性。

向上弯折的立板与底部基面采用圆弧过渡，没有尖锐的直角转角，这个设计细节一方面是为了适配压铸工艺的成型要求，避免直角位置出现应力集中导致成型后零件开裂，另一方面也能降低零件受载时的应力集中系数，在承受侧向拉力或者交变载荷的时候，转角位置不会因为应力突变出现断裂。立板上部开设一个单通孔，这个孔是铰接挂载位，用来穿装销轴或者连接螺栓，实现与其他活动构件或者挂载部件的连接，立板下部的大尺寸通孔是减重设计，在不影响立板整体结构强度的前提下，去除多余的材料，既可以降低零件整体重量，也能减少压铸时的材料用量，同时还能避免大平面压铸时出现的缩孔、表面凹陷等成型缺陷。

设计这类零件的时候，首先要明确安装边界的约束：底部安装基面的两个孔中心距需要匹配通用型材的安装孔位标准，比如常用的40系、50系铝型材的孔间距，保证零件可以直接适配常规的工业装配基材，不需要额外做安装孔的二次加工。立板的弯折角度需要严格控制在90度公差范围内，角度偏差控制在±0.2度以内，避免安装后立板出现偏斜，导致上部铰接孔的轴线与安装基面不平行，后续穿装销轴的时候出现卡滞，或者工作时产生额外的侧向力矩，加速连接部位的磨损。

从受力角度考量，底部两个沉头孔的位置分布在基面的两侧，距离立板弯折位置的距离经过载荷验算，当上部铰接孔承受垂直向下的额定载荷时，两个安装孔的受力分布均匀，不会出现单个螺栓受力过载的情况。立板的厚度从铰接位到底部过渡位置保持均匀壁厚，符合压铸工艺的壁厚要求，避免壁厚差异过大导致压铸时冷却速度不一致，产生零件变形或者内部气孔。零件的所有外露边缘都做了小尺寸的倒角处理，没有锋利的毛边，既可以避免装配时划伤操作人员，也能减少压铸后飞边清理的工作量。

在实际使用场景中，这类支架常用来作为小型气动元件的安装支座，比如气缸的尾部铰接座，或者管线的固定托架，也可以作为小型设备外壳的连接挂耳，因为采用压铸工艺成型，零件的批量生产一致性好，尺寸精度稳定，不需要大量的后续机加工就能满足装配要求，相比机加工成型的同结构零件，生产成本更低，生产效率更高，适合大批量的工业配套使用。设计时还需要考虑安装后的维护空间，底部沉头孔的周围预留了足够的扳手操作空间，使用常规内六角扳手就可以完成螺栓的拧紧操作，不需要特殊的工装工具，立板上部的铰接孔周围也预留了销轴安装的操作间隙，装配时不需要额外调整零件位置就能快速完成销轴的穿装固定。

另外，零件的大平面位置没有设置多余的加强筋，一方面是因为零件的额定载荷不大，现有壁厚已经足够满足强度要求，另一方面平整的大平面也方便后续做表面处理，比如喷塑、镀锌等工艺，不会因为加强筋的存在导致表面处理积液，影响外观和防腐效果。底部基面的平面度要求控制在0.1mm以内，保证安装后与安装面的贴合面积达到90%以上，连接后不会出现松动晃动，在承受振动载荷的时候也能保持稳定的连接状态。立板上的铰接孔的尺寸公差采用H7级精度，与常规的销轴配合属于间隙配合，既可以保证销轴顺利穿装，也不会因为间隙过大导致铰接部位晃动量超标，影响设备的运行精度。
