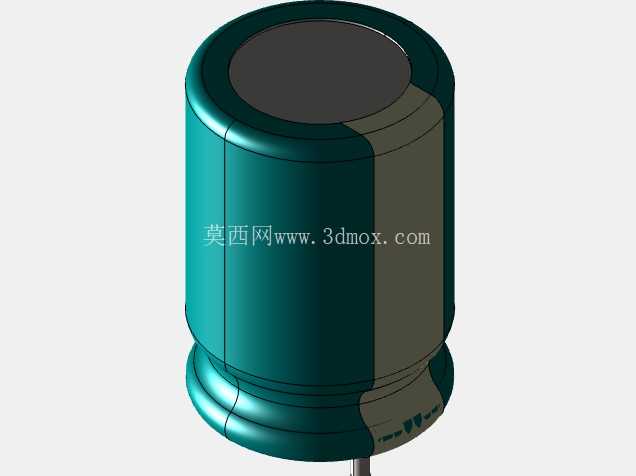

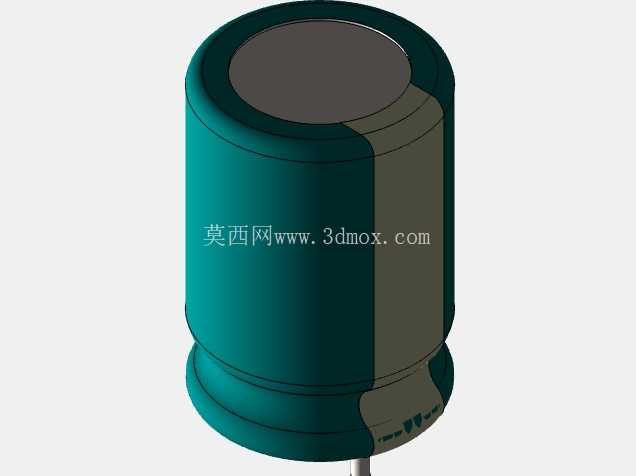

通孔安装铝电解电容封装三维结构

在消费类电子、工业控制板卡、电源模块的PCB设计环节，直插式铝电解电容是板上被动元件里占比不低的一类，这类元件的封装建模精度，直接影响后期PCB Layout的干涉检查、SMT钢网开孔匹配度、以及整机装配后的元件布局合理性。很多刚接触结构封装建模的工程师容易忽略这类圆柱类直插元件的细节，往往只画一个等直径圆柱加两个引脚就草草了事，实际投产时才会发现，电容本体的底部收腰、顶部封边的凸台、引脚伸出的定位凸点这些结构没做出来，导致装配干涉检查误判，或者生成的装配图和实际物料外观对不上，给生产端的核对带来不必要的麻烦。

这款8x12mm规格的直插铝电解电容，是目前低压小容量滤波场景里应用极广的规格，常见于5V、12V供电的小家电控制板、车载辅助电源模块、工控IO接口板的输入输出滤波位置，承担着滤除电源纹波、稳定供电电压、吸收瞬时浪涌电流的作用。建模的时候首先要卡准核心安装边界：本体直径8mm是圆柱主体的最大外径，不含外层热缩套管的公差余量，实际建模时给外层套管预留0.1mm的单侧厚度，避免和相邻元件的间距检查出现误报；总高度12mm是从PCB安装面到电容顶部封盖的垂直距离，这个尺寸直接决定了板卡安装到壳体内部时的垂直空间余量，很多超薄壳体的设备就是因为电容高度建模偏差，导致装配后顶到外壳内壁，不得不返工改板。

引脚间距设定为3.5mm，对应THT通孔安装的标准孔位，两个引脚的直径按照常规0.6mm做建模，通孔焊盘的孔径按照0.8mm预留，这个细节是很多封装库容易出错的地方——如果引脚直径建模过粗，会导致自动插件时的干涉报错，过细则和实际物料不匹配，做DFM检查时会被判定为封装不匹配。本体底部的收腰结构是直插铝电解电容的典型特征，距离安装面1.2mm高度位置开始做直径收窄0.3mm的过渡，这个结构是电容生产时封装橡胶塞的位置，建模时还原这个细节，能让装配时的元件坐高更贴合实际，不会出现模型“浮”在PCB表面的情况。顶部的封盖凸台比主体直径小0.4mm，高度0.8mm，这个结构是电容的防爆阀安装位置，虽然不影响安装，但在做整机热仿真的时候，这个凸台的存在会影响元件表面的热流分布，还原后能让仿真结果更贴近实际工况。

从设计思路上来说，这类元件封装建模不需要做过于冗余的细节，比如不需要还原套管上的印刷标识，但是所有和安装、干涉、装配相关的结构特征必须1:1还原：本体的圆柱度要保证，不能出现多边形棱边影响渲染和干涉检查；引脚的伸出长度从安装面往下留2.3mm，对应波峰焊时的引脚切脚长度，过长会导致剪脚时碰伤相邻焊盘，过细则会出现焊接不上的问题；本体侧面的压痕定位点，是用来标识电容负极的位置，建模时在对应位置做一个小的凹痕标记，方便Layout工程师在布线时快速区分正负极，避免出现极性装反的低级错误。

实际应用中，这个规格的电容因为体积适中、容量覆盖10uF到470uF的常用区间，很多通用封装库都会收录，但不少网上流传的封装模型尺寸偏差较大，要么高度做高了1mm导致空间干涉，要么引脚间距做了3.81mm的排针间距，导致插件时引脚掰弯才能插入，长期使用会出现引脚断裂、接触不良的问题。建模时严格按照物料手册的公称尺寸做参数化建模，所有特征都做全约束，方便后续同系列不同规格的电容改型——比如要做10x16mm的同系列电容，只需要修改直径、高度、引脚间距的参数就能快速生成，不需要重新绘制特征，能大幅提升封装库的搭建效率。

在做整机结构检查的时候，这个模型可以直接导入到PCB装配文件里，和周边的接插件、功率器件、散热片做间隙检查，按照安规要求，电容本体和相邻发热元件的距离要留够2mm以上的安全间隙，和金属壳体的距离要留1mm以上，精准的模型能让这些检查在设计阶段就完成，不需要等到打样后再发现问题整改。另外，在做产品的爆炸图、装配示意图的时候，还原度高的元件模型能让技术文档的可读性更强，生产端的作业人员能快速对应到实际物料，减少错料的概率。
