双口RJ45网络对接延长耦合连接器结构

　　在综合布线、机房设备组网、工业控制局域网搭建等场景中，经常会遇到单根网线长度不足、需要将两段网线进行无损对接延长的需求，这类场景下若直接将网线芯线拧接或者采用简易接线端子接续，很容易出现信号衰减、串扰增大、接触不良等问题，严重时会导致网络丢包、连接速率下降甚至链路中断，而RJ45耦合器就是专门针对这类接续需求设计的无源接插件，能够在不破坏原有网线端接结构的前提下，快速实现两段标准RJ45水晶头网线的可靠对接。

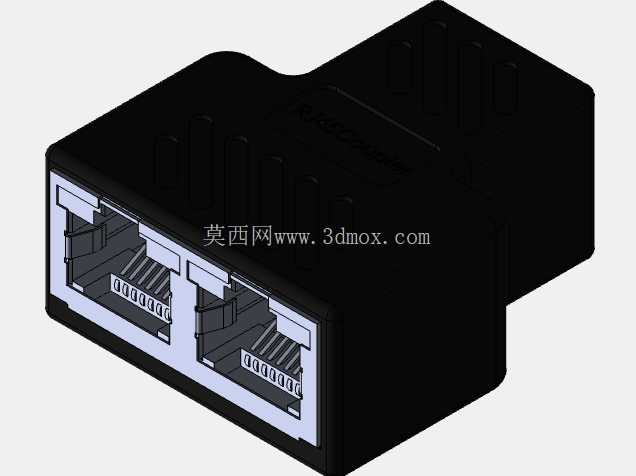

　　这款双口结构的RJ45耦合器，采用一体式绝缘外壳设计，外壳选用阻燃级工程塑料注塑成型，表面做了细微的防滑纹理处理，既能够在插拔操作时提供足够的摩擦力，也可以避免日常使用中外壳被轻易刮花，同时绝缘外壳能够将内部的金属接触组件完全包裹，防止外界灰尘、水汽侵入接触区域，也能避免相邻布线之间的电磁干扰影响信号传输稳定性。从结构设计来看，这款耦合器采用对称式双端口布局，两个RJ45接口呈平行排列在同一侧端面，内部集成了两组独立的8P8C接触端子，每组端子都对应标准RJ45接口的线序定义，端子采用镀金磷青铜材质冲压成型，具备良好的弹性与导电性能，当水晶头插入接口时，端子的弹性接触片会与水晶头的金片紧密贴合，保证接触电阻处于极低水平，减少信号传输过程中的损耗；接口内部设置了与水晶头卡扣匹配的锁止卡槽，插入后能够自动卡紧水晶头，避免日常布线拉扯时出现接头松脱的情况，需要拔出时只需按压水晶头的卡扣弹片即可顺利取出，操作十分便捷。

　　在安装边界方面，这款耦合器的整体外形做了紧凑化设计，外壳的凸起结构不会占用过多的布线空间，既可以直接悬空对接两段网线，也可以配合面板、配线架上的标准安装位进行固定安装，接口的插拔行程符合通用RJ45接插件的标准尺寸，不需要额外预留特殊的操作空间，常规的布线施工空间即可完成插拔操作。不同于单口耦合器仅能实现单路网线的对接，这款双口结构的耦合器可以同时完成两路网线的接续，在高密度布线场景中能够减少耦合器的整体占用空间，比如在机柜内部理线、桌面多网络设备对接、工业控制柜内的局域网布线等场景下，双口的设计可以让布线更加整洁，减少零散接插件带来的理线难度。

　　在实际功能表现上，这款耦合器能够适配百兆、千兆等不同传输速率的以太网链路，内部的端子排布严格遵循T568A/T568B通用线序标准，不需要区分网线的端接线序，只要两端网线采用相同的线序标准压接水晶头，插入耦合器后即可实现正常的网络连通，不需要额外进行调试，对于现场施工人员来说十分友好，能够大幅缩短布线接续的施工时间。从结构可靠性角度考虑，耦合器内部的端子组件采用一体式塑封固定，不会因为多次插拔出现端子移位、线序错乱的问题，外壳的拼接处做了卡扣式密封设计，日常使用中不会轻易开裂，能够适应机房、办公环境、工业现场等不同的使用场景，即使在存在轻微振动的设备旁使用，也能保证网络连接的稳定性。在实际选型应用中，这类耦合器常被用于临时组网的线路延长、老旧布线系统的断点修复、机柜内设备之间的短距离跳接延长等场景，不需要重新压接水晶头或者布设新的网线，只需要将两段做好水晶头的网线分别插入耦合器的两个对应接口，即可快速完成链路的接续，相比重新布线的方案，能够节省大量的施工时间与物料成本，同时接续后的链路性能能够满足常规局域网的传输要求，不会因为中间增加了接续点而出现明显的信号衰减。
