LinkSys EA3500家用千兆无线路由器结构

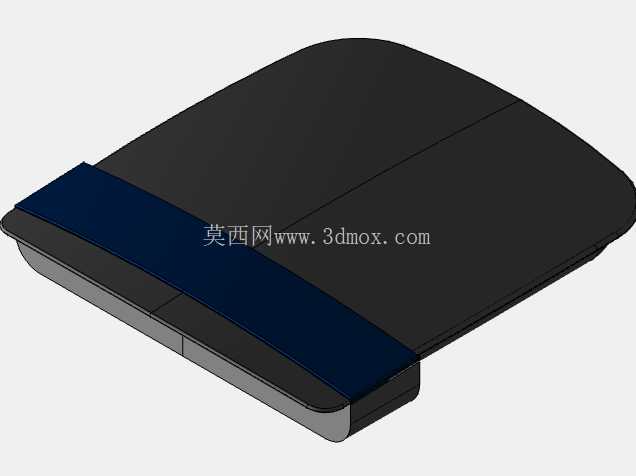

这款家用级网络路由设备的三维结构设计，首先围绕家庭网络部署的实际场景展开，日常放置于客厅电视柜、书房桌面或是弱电箱旁的开阔区域时，需要兼顾散热效率、信号遮挡规避与桌面空间占用的平衡。设备整体采用扁平圆角的方正造型，上壳做了微弧面过渡处理，既避免直角造型的生硬感，也能减少顶部积灰的附着面积，日常清洁时只需用软布轻擦即可完成打理。中间贯穿的深蓝色装饰条并非单纯的外观设计元素，其下方对应内部PCB板的天线馈线走线区域，通过壳体材质的局部厚度调整，减少塑料壳体对2.4G与5G双频信号的屏蔽损耗，同时装饰条与上下壳的卡扣配合结构，也能提升壳体拼接处的结构强度，避免日常挪动时出现壳体接缝开裂的问题。

从功能实现角度来看，这款设备需要承载多设备同时接入的网络转发需求，内部结构预留了足够的PCB板安装空间，可容纳千兆交换芯片、双频无线模块、电源管理电路与多组MIMO天线的安装位，壳体底部预留的细密散热格栅，对应内部主芯片的散热片安装位置，形成自然对流的散热风道，长时间高负载运行时也能将内部工作温度控制在元器件允许的范围内，避免过热导致的网络断流、降速问题。设备底部的四个防滑胶垫安装位做了局部凸起的加强筋结构，既可以垫高机身保证底部进风空间，也能防止放置在光滑桌面时出现滑动移位，胶垫采用背胶粘贴的固定方式，装配工序简单，后期维护更换也十分便捷。

接口区域布置在机身后侧，结构设计时预留了标准RJ45网口、电源接口与复位按键的安装开孔，开孔位置与内部PCB接口座的对位公差控制在0.2mm以内，避免出现插头插装歪斜、无法完全插入的问题，后侧接口区域做了轻微的内凹处理，既能保护接口不受外力磕碰损坏，也能让网线插头插入后不会突出机身过多，减少桌面空间的占用。壳体的装配采用四周隐藏式卡扣加底部两颗固定螺丝的结构，卡扣的扣合量设计为0.8mm，既保证日常使用时壳体不会轻易松脱，后期维修拆解时也不需要使用蛮力撬动，避免卡扣断裂造成壳体损坏。

设计过程中针对安装边界做了多轮校核，设备整体高度控制在40mm以内，即使放置在层板间距较小的电视柜层架中也不会出现顶到上层板的问题，机身长宽尺寸适配绝大多数家用弱电箱的内部安装空间，若需要壁挂部署，底部预留的两个壁挂孔位可兼容标准60mm间距的壁挂螺丝安装，安装孔做了沉台设计，螺丝拧入后不会突出机身底部，保证桌面放置时的平稳性。外壳材质选用阻燃级ABS工程塑料，表面做细咬花处理，既可以避免日常使用留下的指纹划痕过于明显，也能达到家用电子设备的阻燃安全要求，所有边角的圆角半径均大于2mm，避免日常挪动时尖锐边角划伤手部。天线采用内置布局设计，相比外置天线的结构，减少了外部突出部件，搬运或是放置在狭小空间时不会出现天线被碰歪、折断的问题，同时内置天线的位置经过反复调整，保证各个方向的信号覆盖均匀性，减少家庭环境中墙体、家具造成的信号死角。
