压铸类带凸台多孔圆形连接基座结构

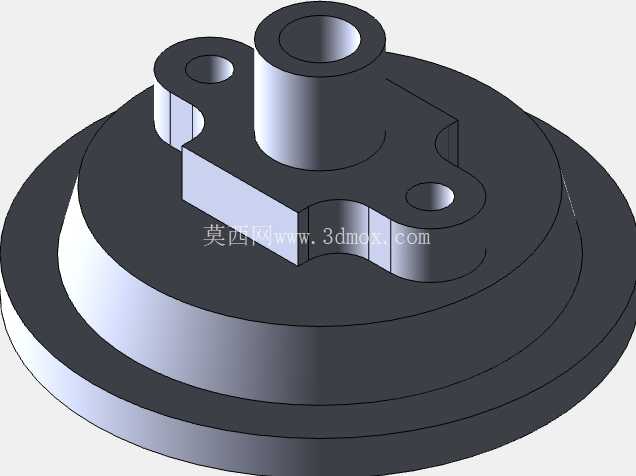

　　这类带凸台的圆形多孔基座，是压铸成型工艺下产出的典型连接承载构件，日常在低压流体控制组件、小型气动执行机构的端盖连接位、轻工设备的转轴固定座场景中十分常见，核心作用是实现不同功能模块之间的刚性衔接，同时兼顾定位精度与装配容错空间。从结构设计逻辑来看，底部采用大直径圆盘式底座，是为了最大化分散上部承载的压应力，避免安装后局部应力集中导致的基座变形，底座边缘做了小尺寸倒角处理，既可以去除压铸成型后的飞边毛刺，也能在装配入位时起到导向作用，减少安装对位的卡滞概率。

　　上部凸起的同轴圆柱筒结构，内部为贯通光孔，主要用于穿装主轴或者流体管路，筒壁厚度经过等壁厚优化，保证压铸充型时金属液流动平稳，避免出现缩孔、冷隔等压铸缺陷，筒身与底座衔接处做了圆角过渡，降低应力集中系数，在承受侧向载荷时不会出现衔接处断裂的问题。侧面延伸出的两个带孔凸耳，孔位与中心主孔的位置度公差控制在0.1mm以内，主要用于穿装固定螺栓，实现基座与相邻构件的锁附，其中尺寸稍小的凸耳靠近主筒侧做了局部加厚，是因为该位置在螺栓锁紧时承受的压应力更大，加厚处理可以避免锁附时凸耳开裂。两个凸耳与主筒之间的连接筋采用圆弧过渡，既提升了整体结构的刚性，也优化了压铸时的料流路径，减少成型缺陷。

　　从安装边界来看，底座的最大外圆直径决定了其适配的安装沉孔尺寸，上部主筒的高度决定了其与配合件的轴向配合长度，侧面凸耳的孔中心距是装配时的核心对位参数，设计时预留了0.2mm的装配间隙，适配压铸成型的尺寸公差范围，不需要二次机加工即可完成装配，有效降低了量产成本。这类构件在实际选型时，需要重点核对主筒内孔直径与穿装轴/管的配合公差，凸耳孔的孔径适配的螺栓规格，以及底座的厚度是否满足安装面的抗压要求，若用于有密封要求的场景，还需要在底座端面预留密封槽的安装位置，当前结构的底座端面为平面设计，可根据实际使用场景追加密封槽结构，不需要改动主体的承载结构。

　　在建模过程中，所有的拔模角度统一设置为1.5度，适配压铸模具的开模方向，避免出现倒扣结构，减少模具抽芯机构的复杂度，侧面的异形凸台结构随主开模方向一体成型，不需要额外的侧抽芯结构，进一步降低了模具的制造成本，提升了量产时的成型效率。结构上所有的棱边都做了R0.5以上的圆角处理，既避免了压铸时的尖角处应力集中导致的模具损耗，也防止安装使用过程中尖锐棱边划伤操作人员。
