MSQB10A齿轮齿条式摆动旋转执行气缸结构

在自动化产线的工位转序、工装夹具换向、小型工件姿态调整场景中，这类齿轮齿条式旋转执行器是气动回路里的核心执行部件，相比电机直驱的回转单元，它无需额外配置减速结构与驱动器，依托工厂现有压缩空气气源即可完成固定角度的回转输出，在3C电子小件装配、包装线物料翻面、轻工机械工位切换的场景里应用占比很高。

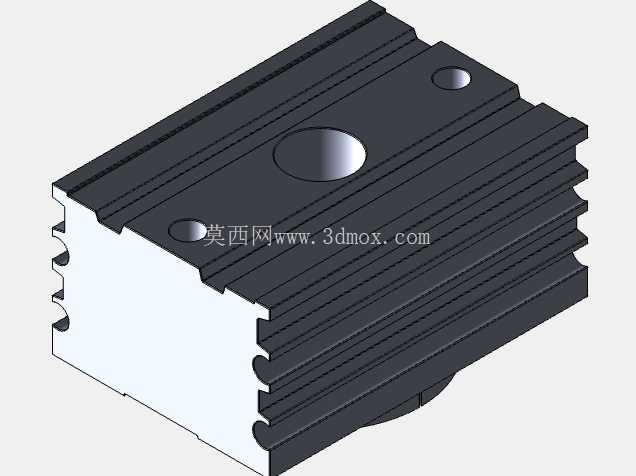

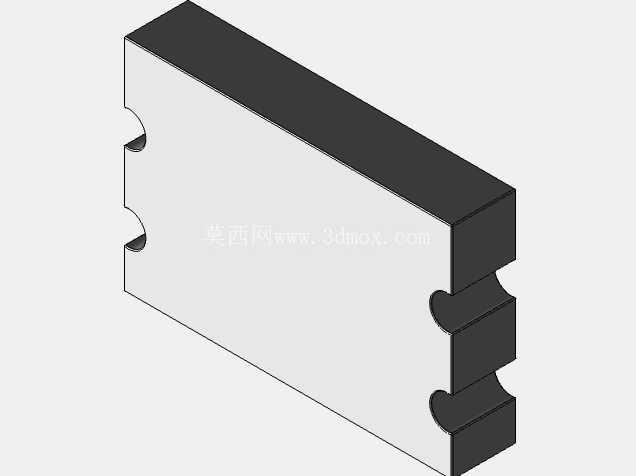

从结构设计逻辑来看，这款执行器采用集成式缸体结构，将齿条驱动腔、齿轮输出轴、角度缓冲结构全部整合在方形铝制缸体内，缸体外壁加工有平行散热鳍条，一方面可以强化缸体结构刚性，避免长期往复动作带来的壳体形变，另一方面也能在高频动作时加快压缩空气做功产生的热量散出，适配每分钟数十次的高频往复工况。缸体端面预留的两个气口为进出气接口，通过两个接口的交替进气排气，推动缸内的齿条做直线往复运动，齿条与输出轴端的齿轮啮合，将直线运动转换为输出轴的回转运动，相比叶片式摆动气缸，齿轮齿条结构的输出扭矩更大，回转角度的控制精度更高，长期运行的磨损量更小，使用寿命更有保障。

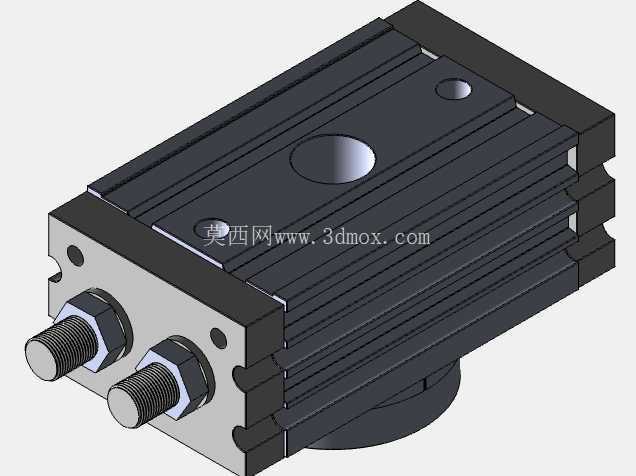

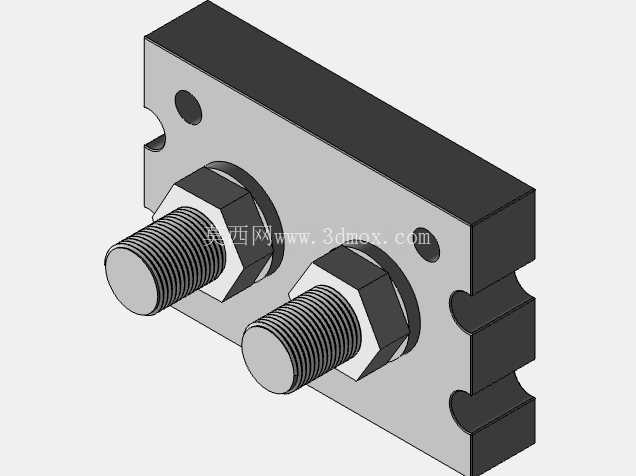

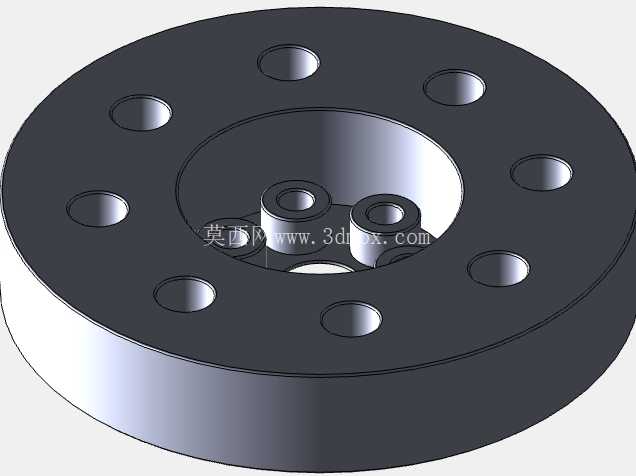

输出端采用底部法兰式安装结构，安装面加工有定位止口与固定螺孔，安装时可以直接与工装转盘、夹具底座配合定位，不需要额外设计转接法兰，能有效缩减设备的安装空间占用。缸体侧面的两个调节螺栓用于调整回转行程的硬限位，通过螺栓的旋入深度可以微调两端的回转角度，抵消加工与装配带来的角度误差，保证回转到位的重复定位精度，螺栓外侧配置的锁紧螺母可以在角度调整完成后锁死位置，避免设备运行过程中震动导致螺栓移位，影响回转角度精度。

设计过程中需要重点关注几个边界参数：首先是输出轴的负载惯量匹配，选型时需要根据末端搭载的工装与工件重量、回转半径计算负载惯量，保证执行器的允许惯量大于实际负载惯量，避免高速回转时出现冲击过大、齿轮齿条过早磨损的问题；其次是安装面的平面度要求，安装基准面的平面度需要控制在0.05mm以内，避免安装时缸体受迫形变，导致内部齿条卡滞、动作不畅；另外气路配置时需要在进出气口加装调速阀，通过调整进出气的流量控制回转速度，减少行程末端的硬冲击，同时可以根据工况需求在气路中添加磁性开关，通过检测活塞位置反馈回转到位信号，接入设备的PLC控制系统完成动作逻辑的联锁。

从实际使用的角度出发，这类执行器的密封结构采用耐磨丁腈橡胶密封圈，缸体内壁做硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，降低密封圈的运动磨损，常规工况下的无故障运行周期可以达到数百万次。缸体顶部的工艺孔用于装配时的齿轮齿条啮合间隙调整，装配完成后用钢珠封堵，保证缸体的气密性，不会出现漏气泄压导致的输出扭矩不足问题。在做三维建模时，需要重点还原安装孔的位置尺寸、输出轴的配合尺寸、气口的螺纹规格，保证后续做设备整体装配时，该元件可以直接与周边结构完成配合，不需要反复调整安装位置，同时建模时保留了缸体的鳍条结构、调节螺栓的细节，方便后续做设备的干涉检查与运动仿真，模拟回转过程中与周边工装、管线的位置关系，提前规避设计阶段的空间干涉问题。

不同于大型回转驱动装置，这款小型旋转执行器的整体结构紧凑，占用安装空间小，输出扭矩适配小型工装的回转需求，在做非标自动化设备设计时，这类标准气动元件的三维模型可以直接调用，不需要重新绘制元件的细节结构，能大幅缩短设计周期，同时保证选型的元件与实际采购的实物尺寸一致，避免出现安装孔位不对、配合尺寸偏差的问题。在布局设备结构时，需要注意给执行器侧面的调节螺栓预留操作空间，方便设备调试时调整回转角度，同时气路管线需要预留足够的弯曲半径，避免执行器回转过程中拉扯气管导致管路脱落或者弯折堵气。
