带斜向导流管的气流分配实验瓶结构

这款带斜向导流管的气流分配实验瓶，主要面向流体力学实验、小型气液输送工况的原理验证场景使用，日常在实验室CFD仿真对标、小型灌装设备的流体分配单元测试环节中，都能见到这类结构的实际应用。从实际功能来看，该结构核心作用是在流体充入、气流导出的过程中，实现气液两相的平稳过渡，避免流体充入阶段出现局部涡流、气液混杂过度导致的充入效率下降问题，斜向伸出的导流管能够引导上层气流按照预设路径导出，减少气流对下部液相区域的直接冲击，降低充入过程中的流体飞溅、紊流扰动幅度。

设计阶段首先要考虑的是瓶身主体与导流段的衔接过渡，瓶身下部采用直筒圆柱结构，能够最大化利用内部容积，同时直筒段的内壁光滑过渡，减少流体沿壁流动时的阻力损失；上部的锥形收窄段是整个结构的核心过渡区域，锥角的选取经过多轮仿真验证，既能够保证导流管与瓶身的连接强度，也能让气液分界面在上升过程中保持相对平稳，避免在锥段位置出现局部的流速突变。斜向导流管与竖直方向保持固定倾斜角度，这个角度的设定是为了让导出的气流方向偏离瓶身正上方，避免外接管路时与上部充液管路产生安装干涉，同时倾斜角度也能让气流中夹带的少量液滴在管内回流至瓶身内部，减少液相被气流夹带流出的概率。

从安装边界来看，瓶身底部为平面结构，可直接放置在水平实验台或设备安装基座上，不需要额外的固定支架即可保持稳定，底部的加厚设计能够提升整体结构的放置稳定性，避免充入流体过程中重心偏移导致的倾倒问题。导流管的上端为等径直段，能够直接对接标准规格的软质气管或快插接头，不需要额外加工转接头即可完成管路连接，降低实验或装配阶段的配件成本。瓶身上部的开口为标准圆形接口，可适配常规的堵头或流体注入接头，满足不同工况下的密封、注入需求。

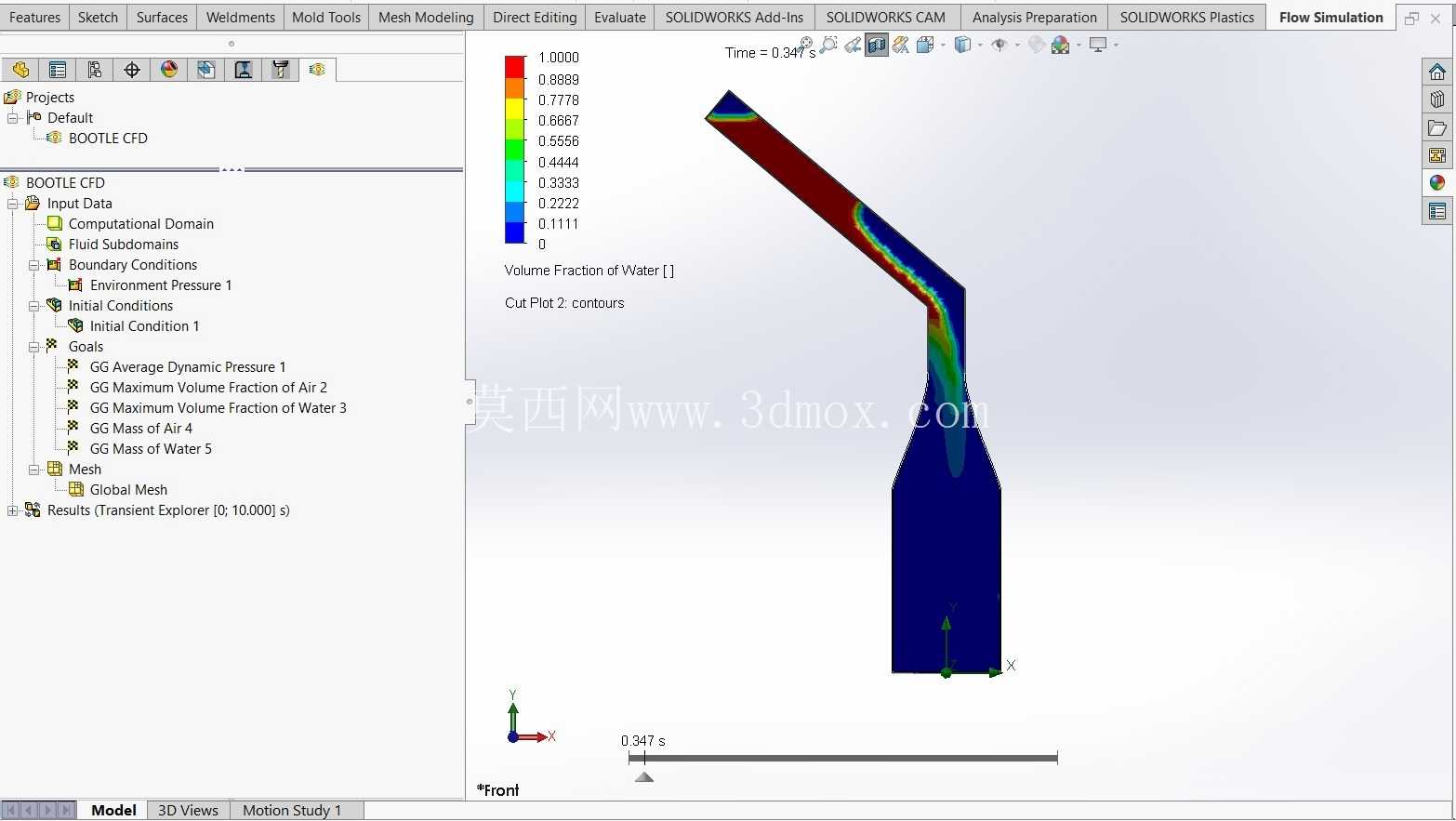

在实际工况运行中，当流体从下部或上部注入瓶内时，瓶内原有空气会沿着锥形收窄段进入斜向导流管排出，锥段的平滑过渡能够避免气流在拐角处形成局部涡旋，减少气流排出时的阻力，同时也能降低气液两相在锥段的混杂程度，让液相平稳填充瓶内下部空间，气流顺畅从导流管导出。整个结构的壁厚保持均匀，既能够满足常规低压工况下的强度要求，也能在加工过程中减少壁厚不均导致的变形问题，不管是采用3D打印制作实验样件，还是采用机加工、注塑工艺制作小批量试用件，都能保证结构尺寸的一致性。

结构的各段衔接位置均采用圆角过渡，没有尖锐的内角，一方面能够减少流体在转角处的滞留，避免实验过程中残留介质影响后续测试精度，另一方面也能降低加工过程中的应力集中，提升结构的整体使用寿命。斜向导流管的长度经过合理设定，既保证了外接管路的操作空间，也不会因为管路过长导致气流阻力过大，影响排气效率。瓶身直筒段的直径与高度比例经过优化，在保证足够容积的前提下，控制整体结构的占地面积，适配多组实验并行摆放的场景需求，在小型灌装设备的流体分配单元中，该尺寸比例也能适配设备内部的安装空间，不需要对设备原有布局进行大幅改动即可完成替换安装。
