96mm直径电脑显卡轴流散热风扇结构

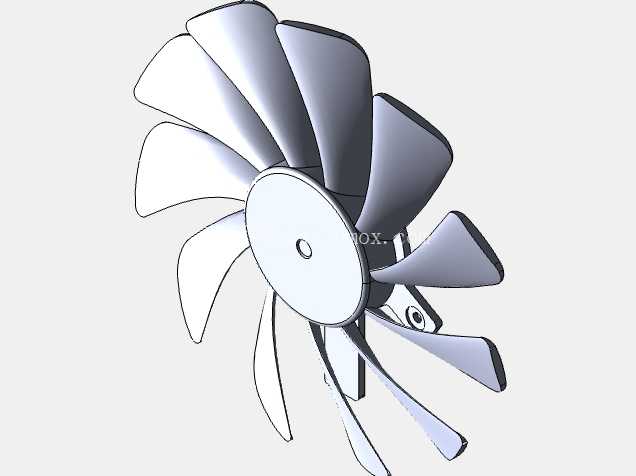

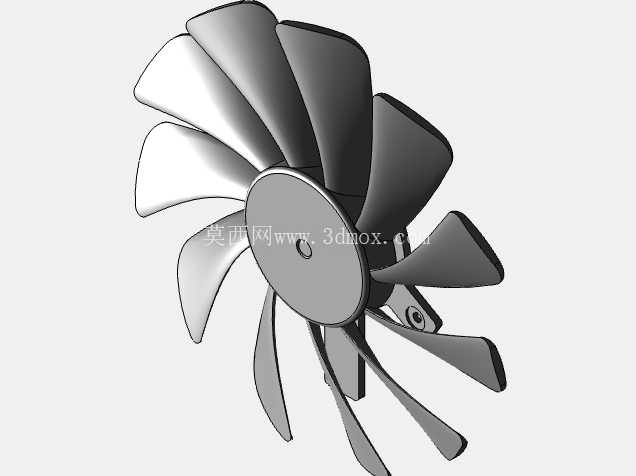

　　从扇叶的曲面构型来看，这款风扇采用了11片不等距排布的弯掠式扇叶设计，扇叶从叶根到叶梢的弦长逐步收窄，叶型的安装角沿径向做了渐变处理，靠近轮毂位置的叶型安装角更大，能够在轮毂周边低线速度区域保证足够的气流推送能力，叶梢位置的小安装角则可以降低叶尖涡流的产生，减少高速运转时的气动噪声，同时避免叶梢与散热鳍片边缘产生气流干涉。扇叶的前缘做了小圆角过渡处理，后缘则做了薄化切边，能够让气流脱离扇叶表面时更平顺，减少紊流带来的振动传递。轮毂部分采用了中心内嵌轴承位的圆盘结构，轮毂直径占整体扇径的比例约为28%，既能够给内置的滚珠或含油轴承提供足够的安装支撑空间，也不会因为轮毂占比过大压缩有效扇叶的做功面积。在桌面级独立显卡的风冷散热体系中，这类直径96mm的轴流风扇是核心的风冷动力部件，直接决定了显卡核心、显存颗粒、供电模块的热量导出效率，是消费级电子散热领域应用量极大的标准化结构件。不同于机箱通用散热风扇，显卡风扇的安装空间受限于PCB板布局、散热鳍片组的堆叠厚度，以及显卡整体的长宽尺寸边界，因此在结构设计上需要兼顾气动效率、安装兼容性、运行静噪表现多个维度的平衡。

　　轮毂中心预留了轴芯固定孔位，侧面延伸出的安装支脚做了不对称的定位设计，支脚上的安装孔位与显卡散热模组的电机固定座完全匹配，能够避免安装时出现对位偏差，同时支脚的厚度做了减薄处理，尽可能减少对进气侧气流的阻挡。在实际应用场景中，这类风扇直接装配在显卡散热鳍片组的迎风面，运转时将外部冷空气轴向吸入，加压后吹过密集的铝制或铜铝复合鳍片间隙，将鳍片上通过热管传导过来的显卡核心热量带走，最终从显卡机箱的PCIe挡片位置或机箱内部风道排出。设计过程中需要严格控制扇叶的旋转外径边界，96mm的直径刚好适配绝大多数双风扇、三风扇构型的中端游戏显卡，扇叶旋转时的外圆与散热鳍片的侧边保留1.5-2mm的安全间隙，避免长期运转后扇叶出现形变剐蹭鳍片产生异响。扇叶的材质通常选用添加了抗UV剂的改性PBT或ABS工程塑料，通过精密注塑成型，能够在-10℃到60℃的工作温度区间内保持足够的结构强度，不会因为长期高速旋转出现蠕变变形。

　　不同于工业散热风扇的高风压取向，显卡风扇的气动设计更偏向于中等风压下的大风量输出，同时兼顾低转速下的静音表现，因为显卡在日常办公、影音娱乐的低负载场景下风扇会处于低转速甚至停转状态，只有在高负载游戏、渲染输出时才会提升转速，因此扇叶的动平衡精度要求达到G2.5级以上，每片扇叶的重量差控制在0.1g以内，避免高速运转时产生径向振动传递到显卡PCB上，引发整机共振或者显卡核心焊点疲劳。安装支脚的定位尺寸需要和散热模组的电机座完全匹配，孔位公差控制在±0.1mm以内，保证装配后电机轴与扇叶的同轴度，减少轴承的偏磨损耗，延长风扇的整体使用寿命。

　　在扇叶的曲面建模过程中，需要通过CFD流体仿真反复调整叶型的弯掠角度和弦长分布，在保证风量满足显卡TDP散热需求的前提下，尽可能降低特定转速下的声压级，尤其是要避开人耳敏感的2-5kHz频率段的噪声峰值，提升用户的使用体验。另外，扇叶的进气侧表面做了微弧面处理，能够引导气流更顺畅地进入扇叶做功区域，减少进气侧的气流分离损失，提升风扇的整体气动效率，在相同转速下能够输出更高的风量，或者在相同风量需求下维持更低的转速，进一步降低运行噪声。
