CSWA阶梯块带孔零件建模练习素材

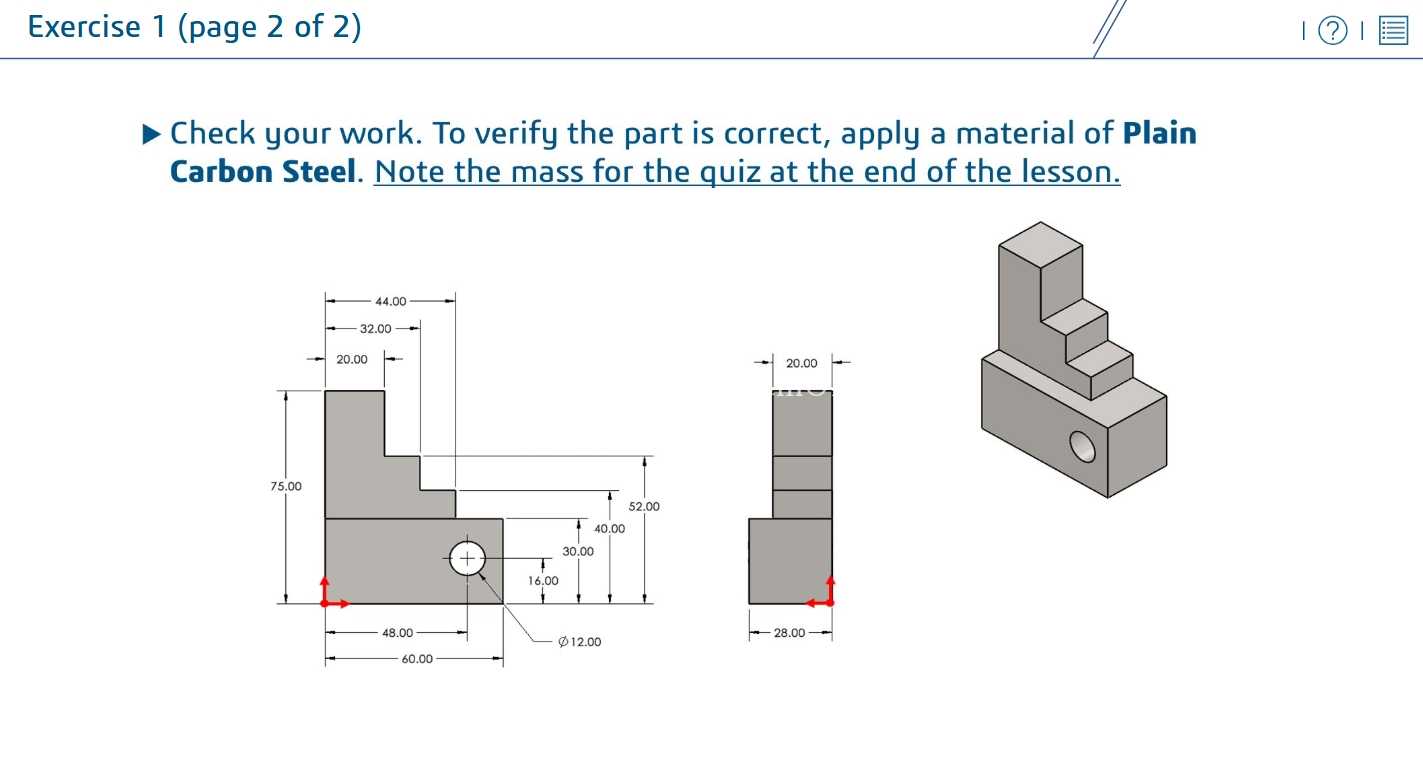

这套阶梯式带侧孔的块类零件练习素材，是面向三维建模技能考核的典型基础实体建模案例，对应技能考核中基础零件建模的核心考察点，适合结构设计入门从业者打磨建模逻辑、熟悉实体特征创建规则使用。从实际工程场景来看，这类阶梯式块体结构是工装夹具定位块、小型设备安装支座、检测工装基准块的常见结构形态，日常生产中这类零件多作为设备的基准承载件使用，通过阶梯面实现不同高度方向的零件定位，侧面的通孔则用于穿装锁紧螺钉，实现零件与安装基座的固定，在小型自动化工作站的定位模组、工装夹具的可调挡块结构中，这类结构的应用十分普遍。

从设计思路层面拆解，这个零件的建模逻辑完全遵循机械加工的工序顺序，主体采用拉伸凸台作为基础特征，先创建底部的大尺寸矩形基体，再依次向上叠加两级阶梯凸台，每一级阶梯的高度差、长宽尺寸都严格对应工程图的标注要求，建模过程中需要全程以基准原点作为尺寸标注的参考，避免特征创建过程中出现基准偏移，导致后续质量属性计算出现偏差。侧面的通孔采用拉伸切除特征创建，孔的中心高度、距离侧边的定位尺寸都有明确的公差参考，建模时需要注意孔的深度为完全贯穿，不能出现盲孔的建模错误，这也是基础建模考核中常见的失分点。

尺寸与安装边界方面，零件总高度为75mm，底部基体的长度为61mm、宽度为32mm，最上方的阶梯块宽度为20mm，侧面通孔的直径为12mm，孔中心距离底部安装面的高度为16mm，距离零件前端面的距离为30mm。实际应用中，这类零件安装时需要保证底部安装面与基座完全贴合，阶梯面的平面度需要满足IT7级精度要求，侧面通孔的轴线需要与安装面保持平行，避免穿装螺钉时出现别劲的情况，导致锁紧后零件出现倾斜，影响定位精度。建模练习过程中，完成所有特征创建后需要为零件赋予普通碳素钢的材料属性，核对零件的质量参数，这也是建模考核中验证建模正确性的核心环节，很多入门从业者在建模时容易忽略阶梯的搭接关系，出现特征重叠或者缺失的情况，最终导致质量计算结果出现偏差，无法通过考核校验。

这类练习素材的核心价值不在于零件本身的复杂度，而在于帮助建模从业者养成规范的建模习惯，从基准选择、特征顺序到尺寸标注的逻辑，都完全贴合实际工程设计的流程，很多入门学习者习惯随意选择特征参考，建模过程中特征父子关系混乱，后续修改尺寸时容易出现特征报错，通过这类基础练习可以快速纠正这类不良建模习惯，建立规范的实体建模逻辑。实际生产中这类阶梯块零件的加工工序也和建模顺序高度契合，先铣削六方基体，再依次铣削两级阶梯面，最后钻削侧面通孔，建模时遵循加工顺序创建特征，也能为后续生成工程图、编排加工工序提供清晰的逻辑参考，避免工程图中出现尺寸标注混乱、工序逻辑颠倒的问题。

在设备装配场景中，这类阶梯块零件通常会和直线导轨、气缸推块等部件配合使用，阶梯面作为定位基准面，需要和被定位工件的接触面完全贴合，因此建模时需要注意阶梯面的交线处不能出现倒角或者圆角遗漏的情况，图纸中未标注倒角的棱边均为锐边倒钝，这也是实际加工中的默认技术要求，很多建模练习者容易忽略这类细节，导致建出的模型和实际加工要求存在偏差。侧面的通孔在装配时需要配合内六角圆柱头螺钉使用，因此孔口位置需要预留螺钉头的沉孔空间？不对，对照图纸来看这个孔是光孔，直接穿装螺钉配合螺母锁紧，因此不需要额外创建沉孔特征，建模时不能随意添加图纸未标注的特征，严格按照图纸给定的尺寸创建，这也是建模考核中最基础的要求，即严格还原图纸的设计意图，不能自行增减结构特征。
