带侧通接口的90度双法兰弯管结构

　　在化工流体输送、市政给排水、暖通空调管路以及工业设备的流体循环系统中，管路转向与支路引出是极为常见的布设需求，常规的90度弯头仅能实现管路的直角转向，若需在转向位置额外引出支路，往往需要额外加装三通、短接等配件，不仅增加了管路的连接点位，提升了泄漏风险，也会占用更多的安装空间，在布设空间紧凑的设备内部管路场景中，这类组合配件的适配性往往难以满足设计要求。这款带侧通接口的双法兰90度弯管，正是针对这类紧凑布设场景开发的一体化管路连接件，将直角转向与支路引出功能整合在单一构件上，有效减少管路连接节点，降低装配复杂度与泄漏概率。

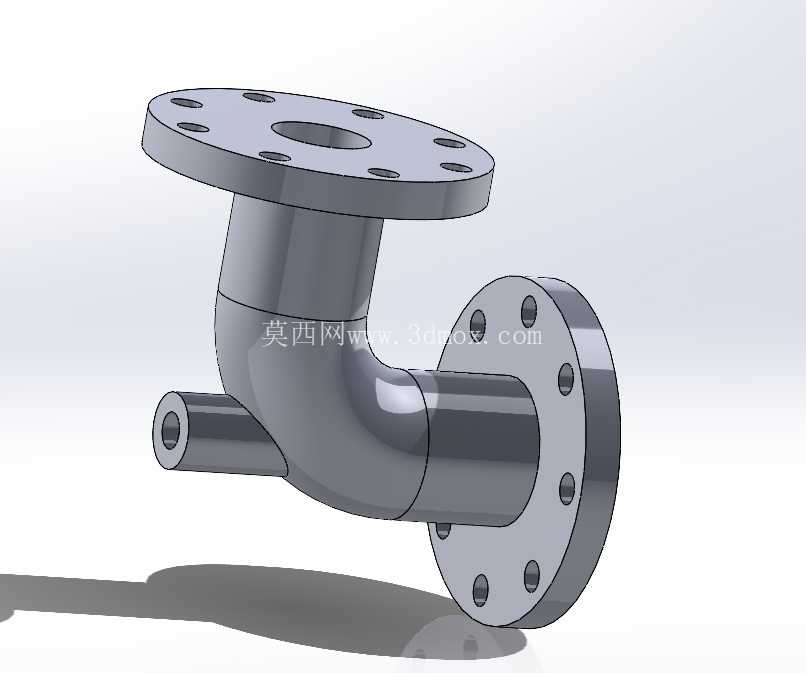

　　从结构设计来看，构件主体为90度平滑过渡的弯管段，两端均采用标准法兰连接结构，法兰端面均匀分布螺栓过孔，可与同规格的管路法兰、设备接口法兰通过螺栓紧固实现密封连接，法兰密封面的平面度在建模阶段就做了严格的公差约束，能够适配常规的橡胶垫片、金属缠绕垫片等密封件，满足不同压力等级的管路密封要求。弯管的转角位置外侧引出一个小口径的直筒侧通接口，接口为光孔外圆结构，可通过焊接、卡套连接或者外螺纹加工后对接小口径支路管路，通常用于仪表安装、泄压支路、取样管路或者小流量辅助流体通道的布设，无需在主弯管上额外开孔焊接，避免了现场开孔焊接带来的应力集中、焊缝缺陷等问题，也能保证支路接口与主管道的位置精度。建模过程中，弯管主体的流道采用等径圆弧过渡设计，转弯半径控制在主管道通径的1.5倍，既能够控制构件的整体外形尺寸，避免转弯半径过大占用过多安装空间，也能尽可能降低流体在转向位置的阻力损失，减少湍流、涡旋的产生，降低管路运行过程中的振动与噪声。两端法兰的厚度、螺栓孔的中心圆直径、孔位数量与孔径均参照对应通径的管路法兰标准设定，保证与常规标准管路配件的互换性，侧通接口的轴线与弯管两端法兰的轴线均保持空间垂直关系，便于支路管路的布设走向规划，不会与主管道的安装螺栓、周边构件产生干涉。

　　从安装边界来看，这款弯管构件的两个法兰端面分别朝向垂直的两个方向，安装时可根据管路走向选择水平进垂直出、或者垂直进水平出的安装姿态，侧通接口的朝向可在安装时通过法兰螺栓孔的对位调整旋转角度，适配不同方向的支路布设需求。构件的整体外轮廓没有突出的尖锐结构，所有棱边均做了工艺倒角处理，既能够避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的承压能力。在实际应用中，这类一体化弯管构件常被用在液压泵站的管路布设、水处理设备的管路连接、暖通系统的冷热媒管路转向位置，尤其是在设备内部管路空间有限，无法同时容纳弯头、三通及多段短接的场景下，这类整合了支路接口的一体化弯管能够大幅降低管路布设的难度，减少装配工时，同时因为连接点位的减少，管路长期运行的密封可靠性也能得到明显提升。

　　建模阶段对构件的壁厚做了等比例还原，主管道壁厚与侧通接口的壁厚均匹配常规同通径管路的承压要求，能够满足中低压流体输送的强度需求，法兰与弯管主体的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，在承受管路压力波动、水锤冲击时，能够有效分散应力，降低连接位置开裂的风险。侧通接口的外圆长度预留了足够的连接操作空间，不管是采用焊接连接还是卡套连接，都有足够的操作距离，不会因为空间不足导致连接操作无法开展。流道内壁做了平滑过渡处理，没有突兀的台阶或者凸起，能够减少流体输送过程中的杂质滞留，也能降低流体对管壁的冲刷磨损，延长构件的使用寿命。
