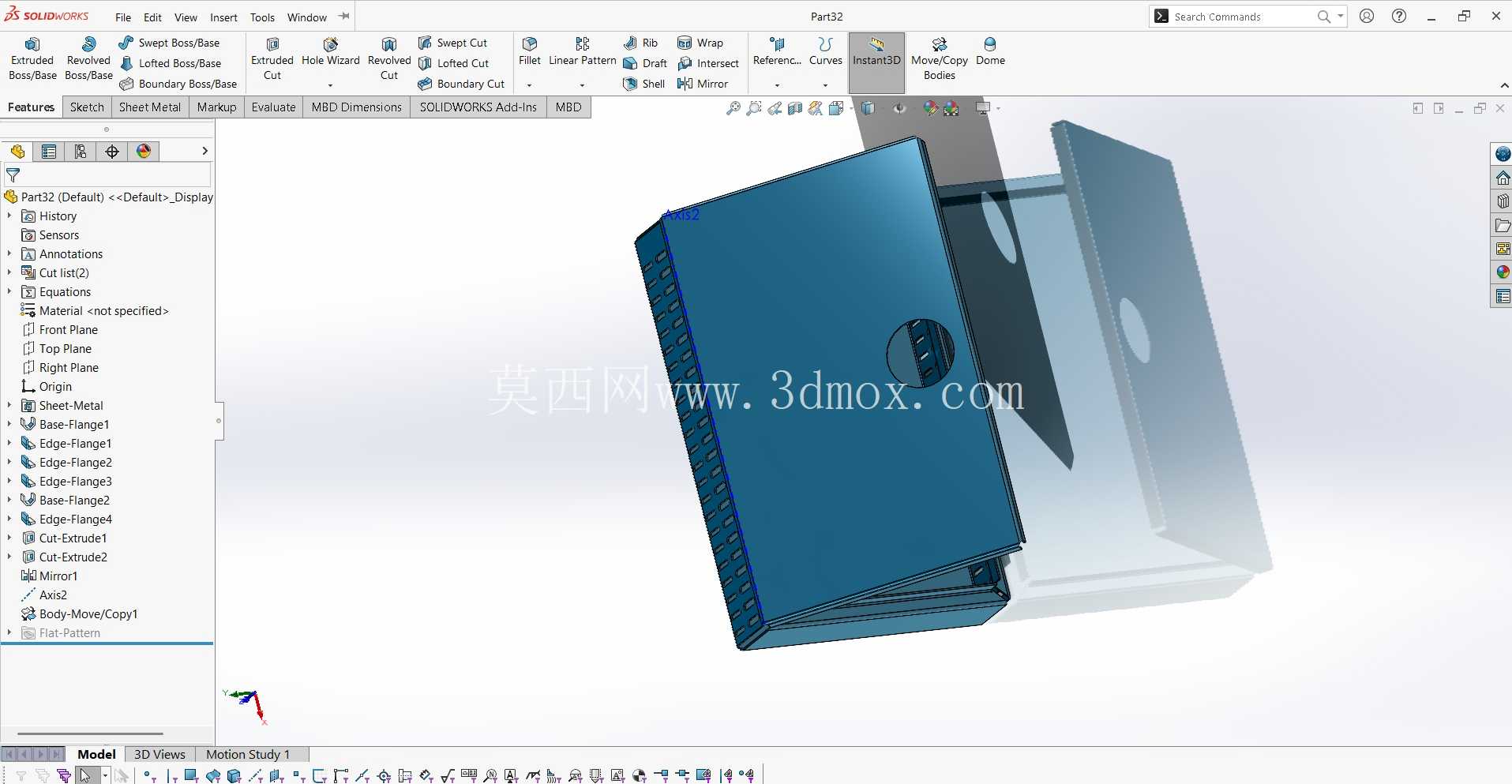

工业户外壁挂式电气控制箱体结构设计

在工业配电、楼宇自控、户外设备供电等场景中，电气控制箱体是承载低压配电元件、信号控制模块的核心防护载体，本次设计的壁挂式电箱结构，重点围绕户外安装的防护需求、内部元件排布的空间合理性、现场施工的操作便捷性三个核心维度展开，区别于常规嵌入式电箱的结构逻辑，这款箱体采用冷轧钢板折弯拼焊的主体结构，所有拼接焊缝处均做连续满焊后打磨平整，避免户外使用时雨水、粉尘从拼接缝隙渗入内部，对电气元件造成短路、积尘过热等隐患。

从安装边界来看，这款电箱采用背部四点挂装的固定方式，背部预设的四个挂装孔位做了腰型孔设计，允许现场安装时存在±5mm的位置偏差，降低墙面打孔的精度要求，适配混凝土墙面、彩钢板墙面、设备机架侧装等多种安装基面；箱体整体外轮廓做了圆角过渡处理，既避免钣金锐边对安装运维人员造成划伤，也能减少户外强风环境下的风阻载荷，降低长期挂装的固定件受力疲劳风险。箱门与箱体主体的连接采用暗藏式合页结构，合页内置阻尼限位结构，箱门开启角度可在0-120度范围内任意位置停驻，不会因为户外阵风或者现场碰撞出现箱门突然闭合的情况，方便运维人员单人完成接线、元件调试等操作；箱门内侧预设了元器件安装导轨的固定孔位，可根据实际需求加装小型断路器、信号指示灯、操作按钮等面板元件，无需二次打孔破坏箱体防护涂层。

内部结构设计上，箱体主腔体内预留了两层安装板的固定位，底层安装板用于固定主回路的断路器、熔断器、接线端子排等强电元件，上层安装板可根据需求加装PLC控制模块、信号隔离器、开关电源等弱电元件，两层安装板之间预留35mm的走线空间，强弱电走线分别从箱体两侧的预设走线槽排布，避免强电回路对弱电控制信号造成电磁干扰；箱体底部预设了三个格兰头安装孔位，孔径适配常规PG13.5、PG16规格的电缆防水接头，现场接线时可根据进出线电缆的数量、线径选择对应的开孔，不用现场切割开孔破坏箱体的整体防护等级。

考虑到户外使用的温差变化，箱体底部还预留了冷凝水排水孔，孔位内置防尘透气阀，既能平衡箱体内外的气压差，避免温度骤变时箱体内壁结露积水，也能阻挡外部粉尘、小虫从排水孔进入箱体内部；箱体表面处理采用户外级静电粉末喷涂工艺，涂层厚度控制在60-80μm，可适应-30℃到80℃的环境温度范围，具备耐盐雾、耐紫外线老化的特性，适合沿海工业区、户外厂区、露天设备旁等多种恶劣安装场景。

在结构强度校核层面，箱体主体采用1.5mm厚的冷轧钢板折弯成型，门板采用2.0mm厚钢板，在门板内侧增设了两道加强筋，避免长期户外使用出现门板变形，导致箱门与箱体之间的密封胶条压合不紧密；箱体与箱门之间的密封采用整体发泡的三元乙丙橡胶密封条，密封条连续无断点，闭合时压缩量控制在30%左右，可达到IP65的防护等级，能够承受任意方向的低压喷水，不会出现渗水情况，满足户外露天安装的防护要求。

实际选型适配过程中，这款电箱的内部空间可容纳最多12个1P模数的低压断路器，搭配对应的接线端子排，可满足单台小型工业设备的配电控制、户外照明回路控制、小型信号采集站点的设备供电等需求；相比同尺寸的常规电箱，这款结构在安装孔位的通用性、内部走线的合理性、运维操作的便捷性上做了针对性优化，不需要现场做大量二次加工，即可直接完成元件装配与现场安装，能够有效缩短现场施工的周期，降低后期运维的操作难度。
