龙板410c嵌入式开发控制板结构设计

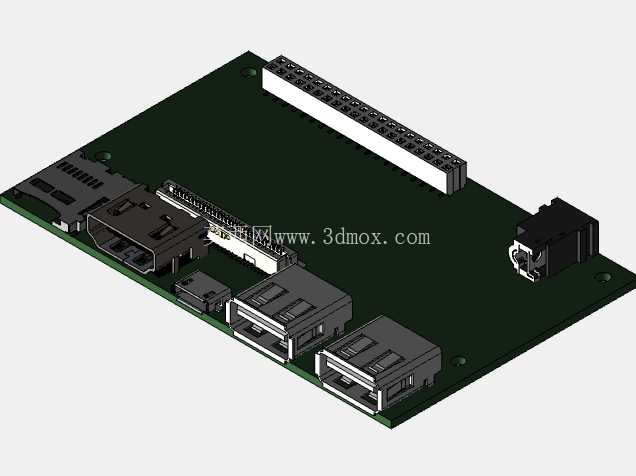

在嵌入式开发、智能硬件原型验证以及小型智能设备的整机装配场景中，这类核心控制板的结构建模精度，直接决定了后续外壳设计、接口对位、安装固定环节的返工率。本次建模的龙板410c控制板，完全参照实物的硬件布局完成三维复刻，所有接口的凸台高度、接插件的伸出长度、板载元件的高度差都做了1:1的尺寸还原，没有做任何简化处理，能直接导入整机装配体中做干涉检查，不需要二次修整模型。

从实际工程应用来看，这块控制板常被用在边缘计算节点、小型智能机器人主控、工业数据采集终端、嵌入式AI验证平台这类项目里，很多做智能硬件开发的结构工程师，在项目初期如果等不到实物板卡，就需要精准的三维模型来提前做壳体设计、安装柱定位、接口开孔对位，避免等硬件到手后才发现结构干涉，拖慢整个项目的开模进度。建模的时候首先确定了PCB基板的基准面，把板体的长宽尺寸、四个安装孔的孔位坐标、孔径大小、沉头深度都做了精准约束，四个安装孔的位置完全匹配通用嵌入式外壳的固定柱间距，不需要额外调整孔位就能适配市面上多数通用开发板外壳。

板上的元件布局完全参照实物排布：侧边的USB接口做了完整的金属外壳与内部胶芯结构，接口端面到PCB边缘的距离、接口上下沿的高度差都和实物一致，做外壳开孔的时候可以直接提取接口轮廓做偏移，不用反复核对实物尺寸；长排针接插件的每一个针脚位置、塑料基座的高度、针脚伸出长度都做了还原，在搭配扩展板使用的时候，可以直接用这个模型检查排针对位是否准确，有没有和扩展板上的元件产生干涉；板载的电源接口、存储卡槽、以太网接口的位置和突出高度都做了精准还原，甚至接口周围的小型贴片元件的高度都做了对应，避免外壳装配时压到板上的贴片元件造成短路。

建模过程中特意区分了不同元件的装配层级：PCB基板作为基础固定件，所有接插件、贴片元件都以基板的基准面做装配约束，每个元件的配合面都做了贴合处理，没有出现悬空或者面重叠的问题，导入到各类三维装配环境中都不会出现配合报错。板体边缘的倒角、安装孔周围的避让区域都做了细节处理，和实物的工艺结构完全一致，在做热仿真的时候，还可以直接基于这个模型划分网格，分析板上不同元件的散热空间是否充足，要不要额外增加散热片或者预留通风槽。

很多工程师在做开发板类零件建模的时候，容易忽略接插件的实际突出长度，要么做短了导致外壳开孔不对，要么做长了导致装配间隙过大，这次建模特意核对了每个外接接口的安装尺寸：USB接口从PCB表面到接口端面的突出距离、排针从基座到针脚顶端的高度、电源接口的圆柱外径与插针深度，都和实物参数保持一致，在整机装配的时候，只要按照模型的尺寸做结构设计，实物装配时就能做到接口对位准确，安装柱和PCB孔位完全重合，不会出现装不上或者接口歪的问题。另外板上几个高度较高的元件，比如排针基座、以太网接口的金属屏蔽壳，都单独做了高度标注对应的结构，在做内部堆叠的时候，可以准确计算板卡上方需要预留的空间，避免和上层的显示屏、电池或者其他扩展模块产生空间冲突。

对于需要做整机结构验证的项目来说，这个模型可以直接放进装配体中，和外壳、固定柱、外接插件做配合检查，不需要再单独测量每个元件的尺寸，能大幅缩短结构设计的周期，减少打样后的修改次数。尤其是在做小型化智能设备的时候，内部空间每毫米都要精打细算，精准的板卡模型能帮助工程师合理规划内部布局，把电池、天线、扩展模块的位置安排得更紧凑，同时避免出现装配干涉的问题。
