ArduinoUNO与NEMA23驱动集成通风外壳

做小型桌面数控雕铣、3D打印改机或者DIY单轴运动平台的工程师大多遇到过电控布局杂乱的问题：Arduino UNO控制板裸露在外容易被加工碎屑、切削液溅到，NEMA23步进电机的驱动板长时间满负载运行积热严重，飞线乱拉还容易被运动部件勾扯造成停机。这款集成式外壳就是针对这类单主控单驱动的小型运动控制场景设计的，把控制板和驱动板整合在同一个腔体内，同时兼顾散热、防护和安装便利性。

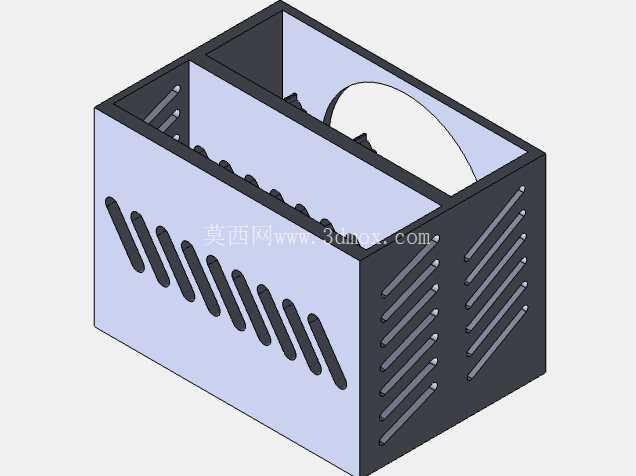

从结构布局来看，壳体内部做了分隔式腔体设计，一侧预留Arduino UNO板的标准安装位，安装柱高度匹配控制板的USB口、电源口外接需求，不会出现接口被壳体侧壁挡住的情况；另一侧对应NEMA23步进驱动的安装尺寸，预留了驱动接线端子的出线空间，动力线、信号线可以从壳体侧边的预留槽位规整引出，避免和腔体内的控制板排线产生干涉。两个腔体之间的分隔板没有做完全封闭，预留了走线缺口，方便控制板和驱动之间的方向信号、脉冲信号连接线短距离排布，减少长线传输带来的信号干扰。

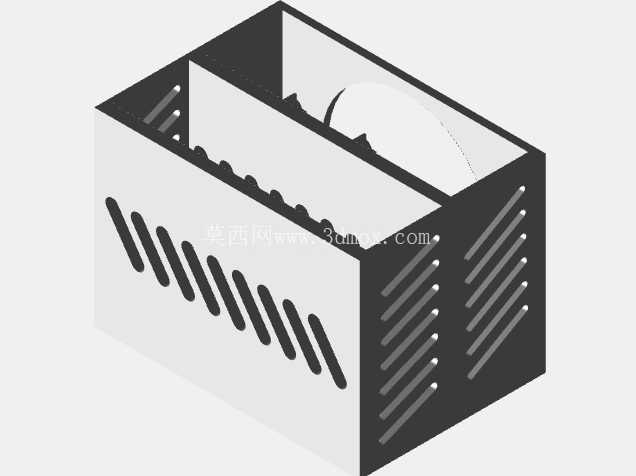

散热设计是这款外壳的核心考量点，毕竟NEMA23驱动在带动电机做高速往复运动时，MOS管的发热量不小，封闭壳体很容易触发驱动的过热保护。壳体的两个长侧面都做了斜向长条通风槽，槽体的倾斜角度是顺着空气自然对流的方向设计的，冷空气可以从下部槽口进入腔体，带走驱动板和控制板的热量后从上部槽口排出，不需要额外加装散热风扇就能满足常规工况下的散热需求；同时斜向槽的结构可以避免上方掉落的金属碎屑、灰尘直接落到电路板上，相比直开通槽的防护性能更好。壳体顶部预留了风扇安装位，如果是长时间高负载运行的场景，可以加装4010规格的直流散热风扇，进一步强化腔体内的空气流通，把驱动的工作温度控制在合理区间。

安装边界方面，壳体的外部尺寸做了紧凑化处理，整体宽度刚好容纳两块板卡的并排安装，长度方向预留了接线的操作空间，不会因为壳体过小导致接线时手指伸不进去。壳体底部预留了四个标准安装孔，孔位间距匹配常见的2020铝型材安装槽，可以直接用T型螺栓固定在铝型材框架上，不需要额外做转接板；壳体的侧壁厚度均匀，采用等壁厚设计，不管是3D打印制作还是注塑开模都能保证成型质量，不会出现壁厚不均导致的缩痕、变形问题。

实际使用的时候，先把Arduino UNO板和NEMA23驱动分别用铜柱固定在对应的腔体内，接好两者之间的信号排线，再把外接的电源、电机线、限位开关线从侧边的出线槽引出，最后扣合壳体上盖就完成了电控部分的组装。相比把两块板裸露固定在设备框架上，这种集成外壳可以减少现场布线的杂乱程度，降低车间环境里的油污、金属碎屑对电路板的侵蚀，同时规整的通风结构可以避免驱动积热停机，很适合小型DIY数控设备、单轴运动滑台、小型自动化送料机构这类使用单NEMA23电机加Arduino控制的场景，不需要单独设计两个独立的安装盒，也不用额外考虑散热风道的布局，直接安装就能使用。
