绿联多接口USB集线器结构设计

　　日常办公场景里，不少轻薄本、台式机前置接口往往存在数量不足、位置尴尬的问题，外接键鼠、U盘、移动硬盘、读卡器等多设备时反复插拔更换接口的操作十分影响效率，这款多接口USB集线器就是针对这类外设扩展需求设计的外置扩展部件。从结构设计来看，整体采用长条形薄型壳体方案，壳体主体选用哑光工程塑料材质，表面做细磨砂处理，既可以避免日常使用中残留指纹划痕，也能提升手持挪动时的摩擦力，出线端做了圆弧过渡处理，减少线材弯折处的应力集中，延长连接线使用寿命。

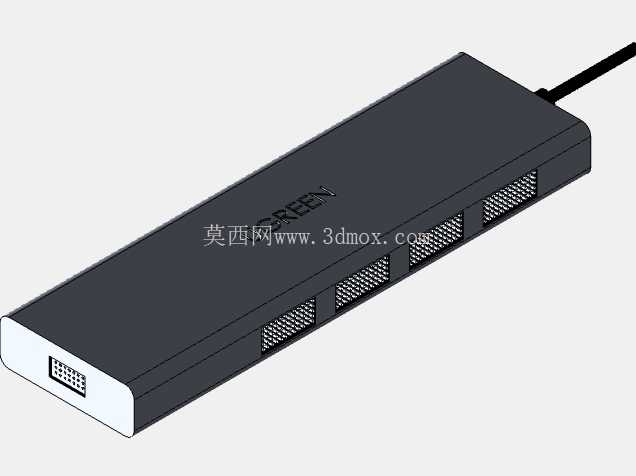

　　接口排布上，多个USB扩展接口沿壳体长边侧面等距分布，每个接口之间预留了足够的插拔空间，避免相邻接口插入体积较大的U盘或无线接收器时出现互相干涉的情况，输入端接口位于壳体短边端面，和出线方向保持同轴，连接主机后线材不会出现过度弯折。设计过程中需要重点考量壳体内部的PCB板固定结构，壳体内侧设置多组定位筋位，PCB板装配时直接卡入筋位即可完成初步定位，后续通过超声波焊接完成上下壳体的封合，不需要额外打螺丝，既可以提升装配效率，也能让壳体外观更简洁无外露连接件。

　　尺寸边界方面，整体长度控制在150mm左右，宽度35mm，厚度12mm，属于便携型尺寸，可以直接放在桌面不占用过多空间，也能轻松放入电脑包随身携带，壳体底部可以增设小面积防滑胶垫，放置在光滑桌面时不会因为插拔外设出现滑动移位。实际使用场景覆盖办公桌面外设扩展、会议室投影连接外设、外出办公临时扩展接口等多种情况，除了基础的数据传输功能，每个接口的供电能力也做了匹配设计，可以满足低功耗外设的直接供电需求，不需要额外给集线器供电就能带动U盘、无线鼠标接收器、网银U盾等常见外设。

　　建模过程中需要重点把控接口位置的公差配合，每个USB接口的开口尺寸要和标准USB接头的插拔公差匹配，避免出现接口过紧插拔费力或者过松接触不良的问题，壳体的合模线位置设置在侧边棱角处，后期做抛光处理后几乎看不到合模痕迹，提升产品外观质感。内部走线空间预留上，PCB板和壳体内壁之间预留1mm以上的安全间隙，避免组装过程中出现元器件刮蹭壳体导致损坏的情况，输入端线材和PCB板的连接位置做了固线结构设计，拉扯线材时外力不会直接作用在焊接点上，避免出现虚焊断线的问题。
