压力容器常用ASME标准封头结构设计

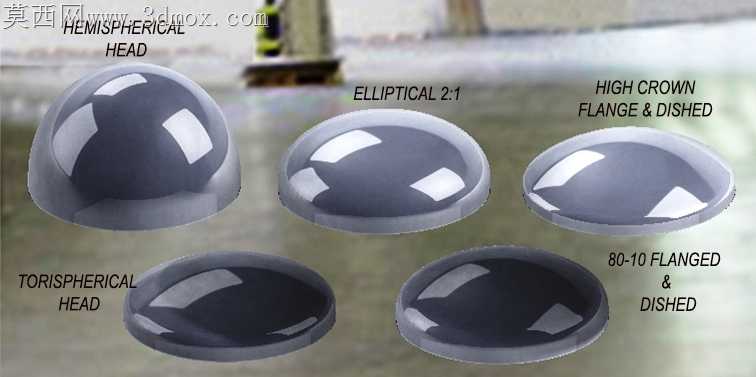

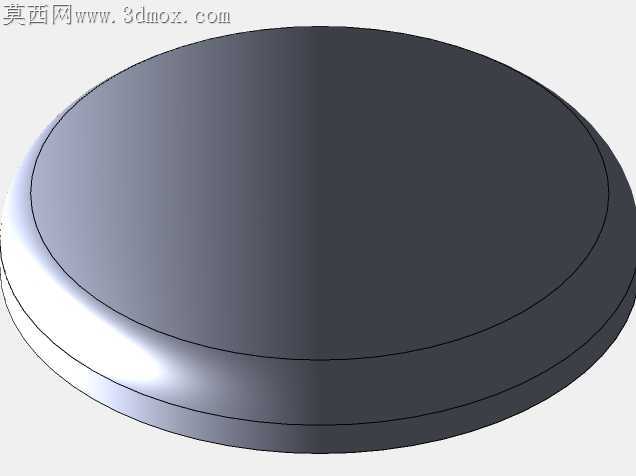

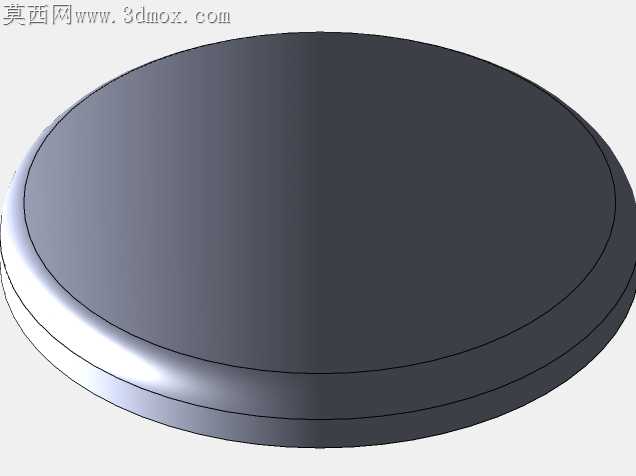

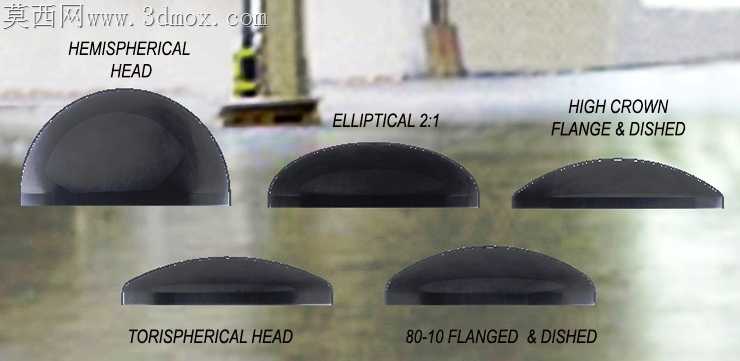

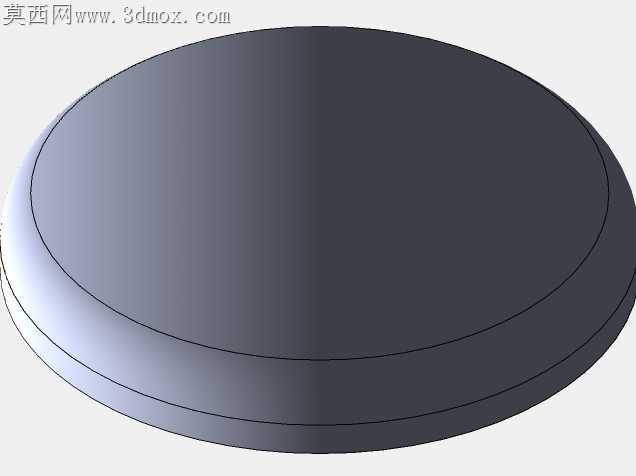

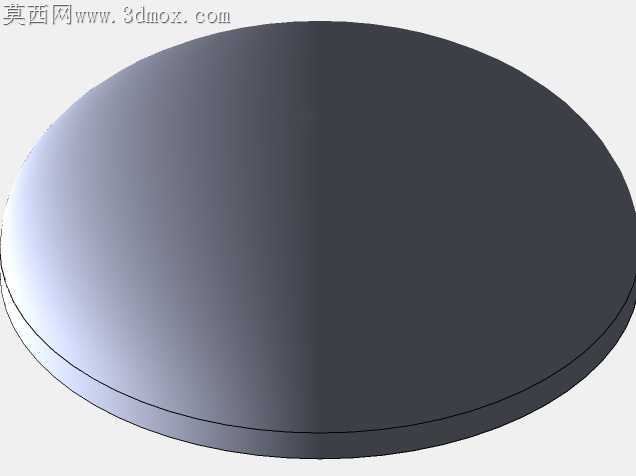

封头是压力容器、压力管道系统中不可或缺的承压端盖部件，广泛应用于石油化工、能源电力、食品制药、储运装备等领域的承压设备制造环节，直接决定承压腔体的密封性能与承压能力，是保障设备安全运行的核心结构件。本次设计的ASME系列封头覆盖了工业场景中最常用的五类封头结构，分别为半球形封头、2:1标准椭圆形封头、高冠翻边碟形封头、碟形封头（准球形封头）、80-10标准翻边碟形封头，可适配不同压力等级、不同安装空间、不同工艺需求的承压设备设计场景。在实际工业应用中，半球形封头受力最为均匀，在相同壁厚与直径条件下承压能力最强，多用于高压、超高压的压力容器腔体端封，比如高压反应釜、高压储气瓶、深海承压舱等场景，其曲面曲率完全一致，应力分布均匀，能最大程度分散内部介质带来的压力载荷，但由于成型深度大，冲压加工难度相对更高，对板材延展性能要求严格。2:1标准椭圆形封头是目前中低压压力容器领域应用最广泛的类型，其母线为标准椭圆曲线，长短轴比例为2:1，受力性能仅次于半球形封头，成型难度适中，安装对接便捷，在常规储罐、换热设备、中低压反应设备中大量使用，兼顾了结构强度与加工经济性。高冠翻边碟形封头与80-10翻边碟形封头属于带直边翻边的碟形结构，通过设置直边段降低了封头与筒体对接处的边缘应力，避免焊缝区域承受过大的弯曲载荷，其中高冠结构适用于对腔体内部净空有一定要求、压力等级中等的场景，80-10标准翻边碟形封头则是储运罐体、常压及低压容器常用的端封结构，成型难度低，加工成本可控，适合大直径罐体的批量制造。碟形封头（准球形封头）由球面部分、过渡圆弧段与直边段组成，曲率存在变化，承压能力略低于椭圆封头，但成型深度浅，加工难度低，多用于压力等级较低、对制造成本敏感的常压或低压储运设备。在设计思路上，所有封头结构均严格遵循ASME压力容器设计规范的曲率要求、直边段长度要求与过渡圆角要求，充分考虑了封头与筒体对接的安装边界：直边段的长度设计匹配常规筒体壁厚对应的焊接坡口需求，避免对接焊缝处于曲面应力集中区域；各曲面段的曲率过渡平滑，无突变折角，从结构上降低应力集中系数，减少设备运行过程中疲劳失效的风险。针对钢制封头的成型工艺特性，设计时预留了冲压成型的工艺余量参考，适配冷热压成型、旋压成型等不同加工工艺的尺寸偏差控制要求，可直接用于后续的工程化制造环节。不同类型的封头可根据设备的设计压力、内部介质特性、安装空间限制灵活选型，比如高压工况优先选用半球形封头平衡受力性能，中低压通用场景选用2:1椭圆封头兼顾性能与成本，大直径低压储罐选用翻边碟形封头控制制造成本，全系列结构可覆盖绝大多数工业承压设备的端封设计需求，为压力容器的整体设计提供标准化的结构参考。
