8路输入输出USB光电隔离继电器控制板

这款8通道USB继电器控制模块，在工业现场的分布式IO拓展、小型测试台架搭建、实验室自动化控制场景中有着极高的适配性，很多做小型设备改造、测试工装开发的工程师，在需要快速拓展数字量输入输出通道、又不想做复杂的通讯协议开发时，这类模块往往是优先选型方向。从功能逻辑上看，模块集成了8路数字量输入通道与8路继电器输出通道，输入侧做了完整的光电隔离设计，能有效阻断现场侧的共模干扰、浪涌电压串入上位机USB端口，输入电压覆盖3.3V到48V直流区间，不管是匹配TTL电平的传感器信号，还是工业现场常见的24V直流开关信号，都可以直接接入，不需要额外做电平转换电路，能大幅减少外围接线的工作量。输出侧每一路继电器都采用SPDT单刀双掷配置，也就是每一路都同时提供常开、常闭触点，单路触点可以承载常规小功率负载的通断需求，不管是驱动小型电磁阀、指示灯，还是给其他控制回路做信号中转，都能灵活适配，而且整个模块的供电完全由USB端口提供，不需要额外外接独立电源，在桌面测试、便携调试场景下，只需要一根USB线连接上位机就能完成全部接线，部署效率很高。

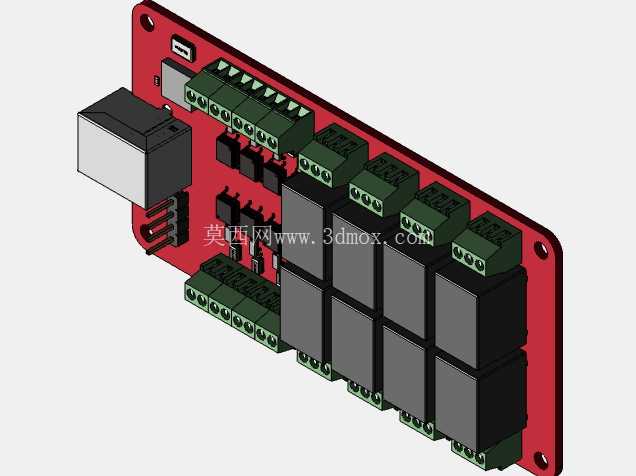

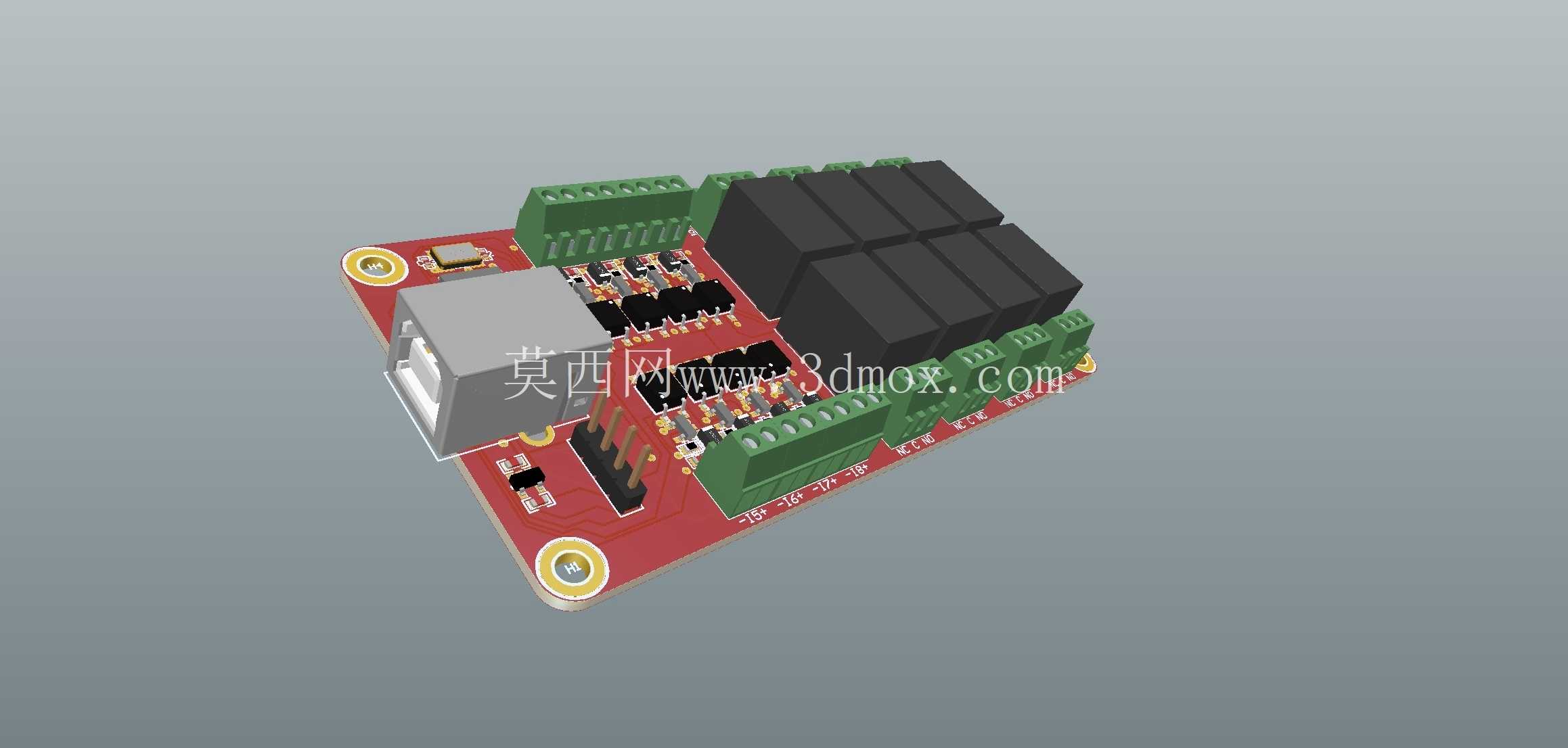

从结构设计的思路来看，整个PCB采用红色阻焊层的常规工业板设计，板载元件的布局充分考虑了现场接线的便利性：两侧的绿色接线端子分别对应输入通道与输出通道的接线位，端子采用螺丝压接式设计，不需要冷压端子就能直接完成导线固定，适合现场快速改线、调试的使用需求；USB接口布置在板卡的侧边位置，插接USB线时不会和两侧的接线端子产生空间干涉；8路黑色继电器整齐排布在板卡中部，继电器之间预留了足够的散热间隙，长时间带载通断时不会因为热量堆积导致触点寿命下降；板卡四个角设计了金属化安装固定孔，孔位周边做了露铜处理，既可以用铜柱配合螺丝完成板卡的悬空固定，也可以通过固定孔接保护地，提升现场使用的抗干扰能力。

从安装边界尺寸来看，整个板卡的外形属于紧凑型设计，长度和宽度都控制在小型IO模块的常规尺寸区间，安装孔的孔距匹配通用的小型控制板安装标准，不管是嵌入到小型手持测试设备内部，还是安装在标准DIN导轨的转接板上，或是直接固定在设备的绝缘安装板上，都不需要额外做复杂的安装支架加工。板卡上的元件高度做了统一管控，最高的元件就是继电器本体，整体厚度不会超过常规USB采集模块的尺寸，在狭小的设备腔体内也能顺利布置，不会和周边的结构件产生干涉。在实际使用中，这类模块往往被用在小型环境试验箱的信号控制、自动化测试夹具的气缸动作控制、老旧设备的USB接口改造、实验室小型流体管路的阀门控制等场景，因为集成了隔离与继电器驱动，不需要用户自己设计光耦隔离电路、继电器驱动电路，只需要通过USB发送简单的串口指令就能完成输出通道的通断控制，同时可以实时读取输入通道的电平状态，能大幅缩短小型控制项目的开发周期。设计时也充分考虑了现场使用的可靠性，输入回路的光耦器件做了足够的耐压冗余，继电器的触点选型也匹配小功率负载的通断寿命要求，板载的USB接口做了静电防护设计，避免现场插拔USB时的静电打坏主控芯片，接线端子的电流承载能力也和继电器触点的额定电流做了匹配，不会出现端子过流发热的问题。
