树莓派薄型增强型冷却散热装置结构

这款薄型散热装置的核心应用场景，是针对小尺寸嵌入式单板计算机的紧凑装机环境设计，尤其是树莓派这类在工业控制、边缘计算节点、小型智能终端中广泛使用的开发板，常规塔式散热器高度过高，会与机箱上盖、周边扩展模块产生安装干涉，无法适配薄型ITX机箱、嵌入式安装盒这类对垂直空间有严格限制的部署场景。从实际使用需求来看，嵌入式单板在持续高负载运行状态下，核心处理器的发热会直接导致运算降频、运行稳定性下降，甚至在密闭工业机柜环境中出现过热宕机的问题，这款散热装置就是为了解决小空间内的高效导热散热问题，在有限的安装高度内实现足够的热交换能力。

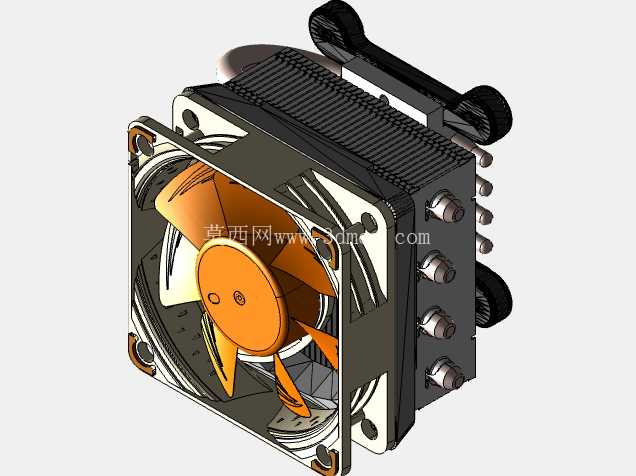

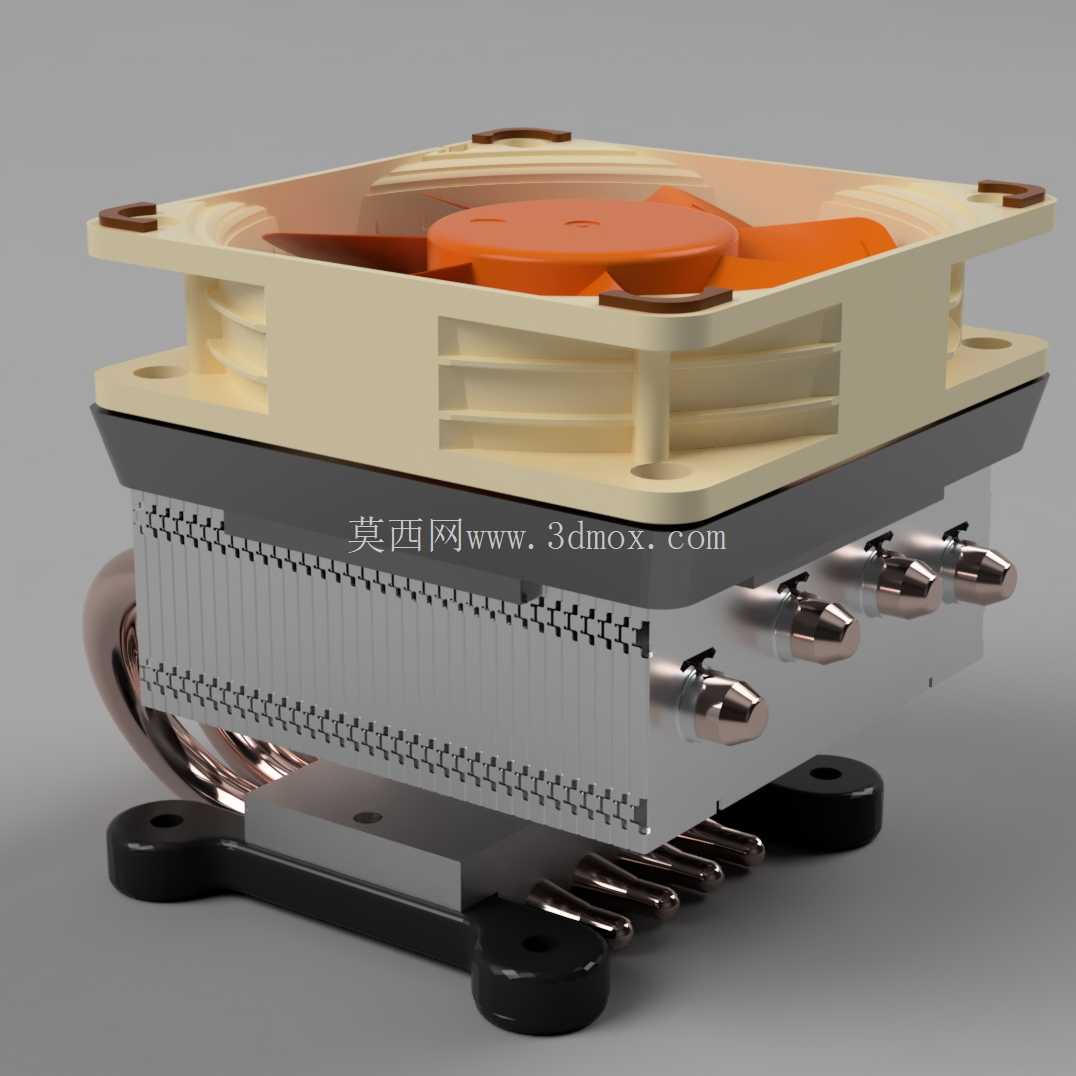

从功能特性上看，装置采用风冷加热管的复合散热结构，顶部的轴流风扇负责带动空气流经散热鳍片区域，将鳍片上蓄积的热量快速带走；底部的多根热管直接贴合处理器核心表面，利用热管内部工质的相变导热，将核心处的集中热量快速传导至大面积的鳍片阵列上，相比纯铝挤型的薄型散热器，导热效率提升明显，能够在低转速风扇的静音运行状态下，满足处理器满负载运行的散热需求。风扇采用四角减震固定结构，通过橡胶减震柱与散热主体连接，能够降低风扇运行时的震动传递，避免在音频采集、精密传感类的应用场景中，风扇震动影响周边传感器的采集精度。底部的安装固定结构采用弹性压合设计，配合对应的安装孔位，能够适配不同厚度的单板PCB，安装时不需要额外的背板固定，不会占用PCB背面的元件空间，避免与背面的贴片元件、焊接引脚产生干涉。

从设计思路层面，整个结构优先控制垂直方向的总高度，将热管的排布方向设计为水平延伸，在不增加整体高度的前提下扩大鳍片的有效散热面积，鳍片采用密齿排布设计，在有限的平面尺寸内尽可能增加与空气的接触面积，同时鳍片之间的间距经过优化，兼顾低转速风扇下的通风阻力与散热效率，不会因为鳍片过密导致风阻过大、风量不足，也不会因为鳍片过疏导致散热面积不足。风扇的供电走线做了内嵌式的走线槽设计，避免线材外露干扰周边扩展模块的安装，也能防止装机过程中线材被挤压破损。散热底座的接触面做了平整度优化，能够与处理器表面充分贴合，降低接触热阻，不需要过厚的导热膏填充就能实现良好的导热效果。

在外形尺寸与安装边界上，整体外轮廓尺寸完全匹配对应单板的安装孔位间距，不会超出单板的PCB边缘，避免与单板侧边的USB、HDMI、网口等接口产生位置冲突，安装后不会遮挡任何外接接口，不影响各类外设的正常插拔。整体安装高度控制在极低的范围内，能够适配内部净空高度有限的薄型防护外壳，在嵌入式机柜、壁挂式智能终端这类安装空间局促的场景中，不需要额外改造外壳结构就能直接安装使用。底部的固定脚位做了绝缘处理，避免安装后与PCB表面的线路、焊点接触造成短路风险，弹性固定结构的压力经过调校，既能保证散热底座与处理器表面紧密贴合，又不会因为压力过大导致PCB板弯曲变形，损伤板载元件。整个散热装置的结构拆分逻辑清晰，风扇、鳍片、热管、固定结构都可单独拆解维护，长时间使用后可以单独清理风扇与鳍片缝隙中堆积的灰尘，维持散热效率的稳定，不需要整体更换散热装置，降低长期使用的维护成本。在实际选型适配时，只需要确认单板的处理器位置、安装孔位间距与装置匹配，同时确认外壳内部的垂直净空满足装置总高度要求，即可直接安装使用，不需要额外做结构修改，能够快速适配各类基于对应单板开发的智能设备，解决紧凑空间下的处理器散热痛点，保障设备长时间高负载运行的稳定性。
