50x50规格带管状散热鳍片散热结构

这款散热结构的核心散热面尺寸为50x50mm，刚好适配常规小功率工控板、嵌入式计算模块、小型功率驱动板的安装孔位布局，安装时不需要额外做转接板裁切，能直接贴合发热芯片的表面安装，在紧凑型电子设备的内部散热场景里，这类尺寸的散热结构适配性极强，不管是桌面级小型计算终端、嵌入式工业控制模块，还是小功率LED驱动电源、便携检测设备的主控发热区，都能匹配对应的安装空间，不会因为散热件尺寸超出板卡边界干涉周边的接插件、电容等元器件。

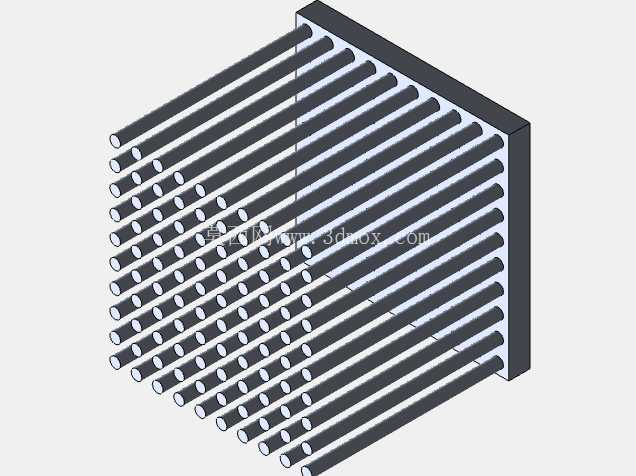

结构上采用了平行排布的管状散热鳍片设计，和传统的挤压铝型材片状鳍片不同，管状结构的鳍片自身刚性更好，在运输、装配过程中不容易出现倒伏变形的问题，哪怕是自动化产线的吸盘取件、压装工序，也不会因为外力挤压导致鳍片弯折影响通风间隙。每一根管状鳍片都垂直固定在底部的导热基板上，基板和发热源接触的面做了平整处理，平面度控制在适合涂覆导热硅脂的精度范围，不需要后续二次铣平就能保证和芯片表面的贴合度，减少接触热阻。

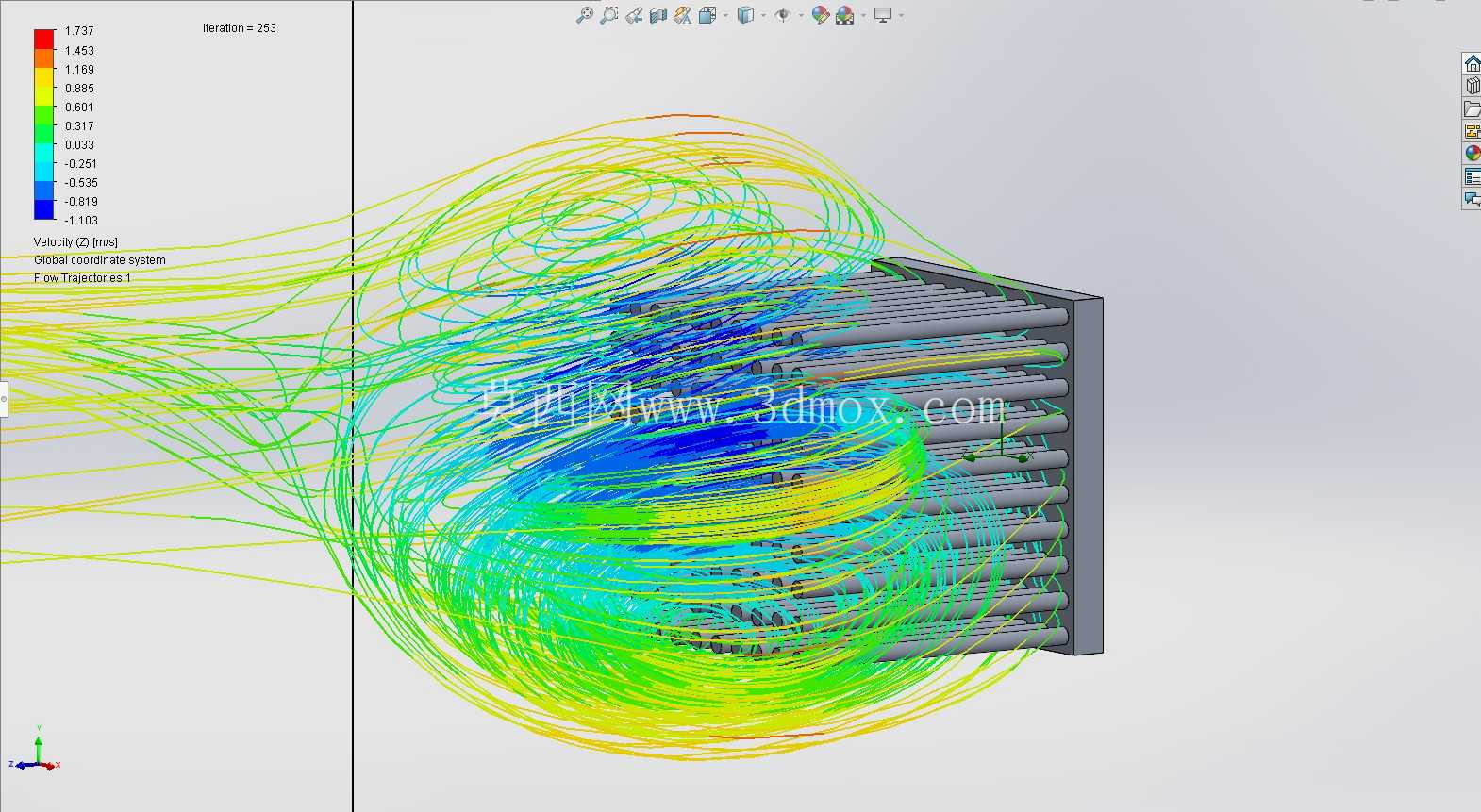

设计阶段优先考虑了自然对流场景下的散热效率，管状鳍片之间的间隙经过排布计算，既保证了足够的散热接触面积，又不会因为间隙过小导致空气流通阻力变大，在无强制风冷的自然散热条件下，热空气能顺着管状鳍片的间隙顺畅上升，带走鳍片传导的热量；如果搭配对应尺寸的轴流风扇做强制风冷，气流能顺着管间通道形成稳定的层流，不会因为鳍片结构乱流产生额外的风噪，适合对运行噪音有要求的桌面设备、静音工控场景。

从加工实现的角度看，这类管状鳍片结构既可以采用整体cnc铣削加工做小批量打样验证，也可以采用基板开孔+鳍管压装的工艺做批量生产，压装时配合导热胶填充结合缝隙，能保证鳍管和基板之间的热传导效率，不会因为结合面缝隙产生热阻堆积。整体结构没有多余的异形曲面，加工时的刀具路径简单，不需要特殊成型刀具，不管是手板打样还是批量量产，加工成本都能控制在合理区间。

安装边界上，整个散热结构的外轮廓严格控制在50x50mm的基板范围内，鳍片没有超出基板的侧边，在板卡上布局时，周边只要预留出和鳍片高度对应的垂直空间即可，不需要在水平方向额外预留避让位置，对于空间紧凑的高密度板卡布局非常友好。鳍片的端部做了圆角处理，没有尖锐的毛刺边角，装配时不会划伤操作人员的手套或者板卡上的线路绝缘层，也不会在设备后期维护时造成磕碰损伤。

实际使用中，这类散热结构能覆盖常规功耗在15W以内的发热元器件散热需求，当发热芯片的持续功耗在10W左右时，自然对流条件下就能把芯片的结温控制在元器件允许的工作温度区间内，不需要额外增加风冷部件，能简化设备的整体结构，减少风扇带来的可靠性问题和供电负载。如果是更高一点的功耗场景，在鳍片端部加装50x50mm规格的标准轴流风扇，就能进一步提升散热能力，覆盖25-30W左右的发热功耗场景，适配范围比较灵活。

结构的重量控制也做了对应的考量，管状鳍片是中空结构，相比同尺寸的实心柱状鳍片，整体重量能降低40%左右，在对重量敏感的便携设备、机载电子模块场景里，不会因为散热件重量过大给板卡带来额外的承重负担，也不会因为设备移动过程中的惯性导致散热件移位，提升了设备整体的抗振动性能。在长期的热循环工作条件下，管状结构的热变形量均匀，不会因为不同位置的热胀冷缩差异导致鳍片和基板结合处出现松动，能保证长期使用的散热稳定性。
