双天线无风扇迷你工业控制计算机结构

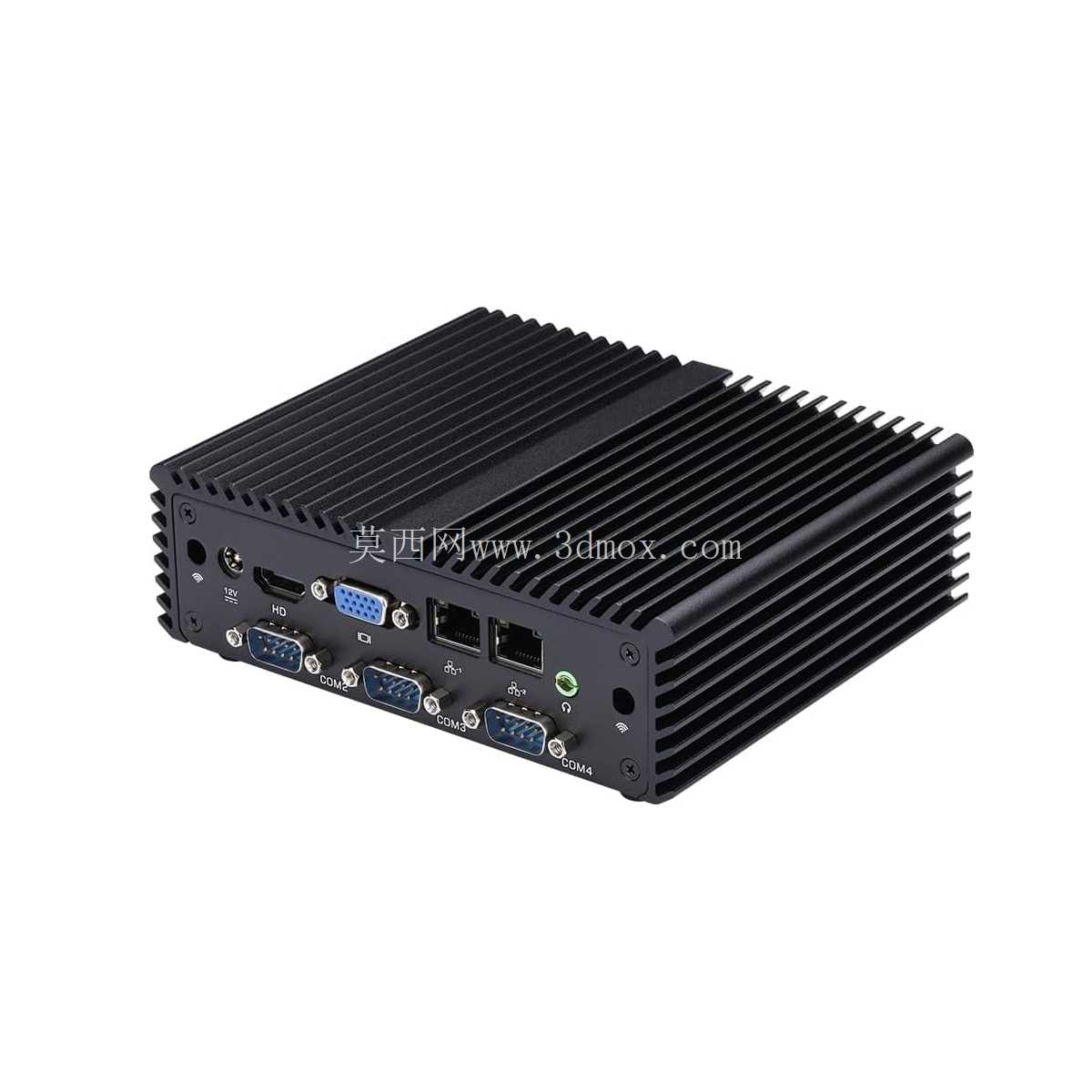

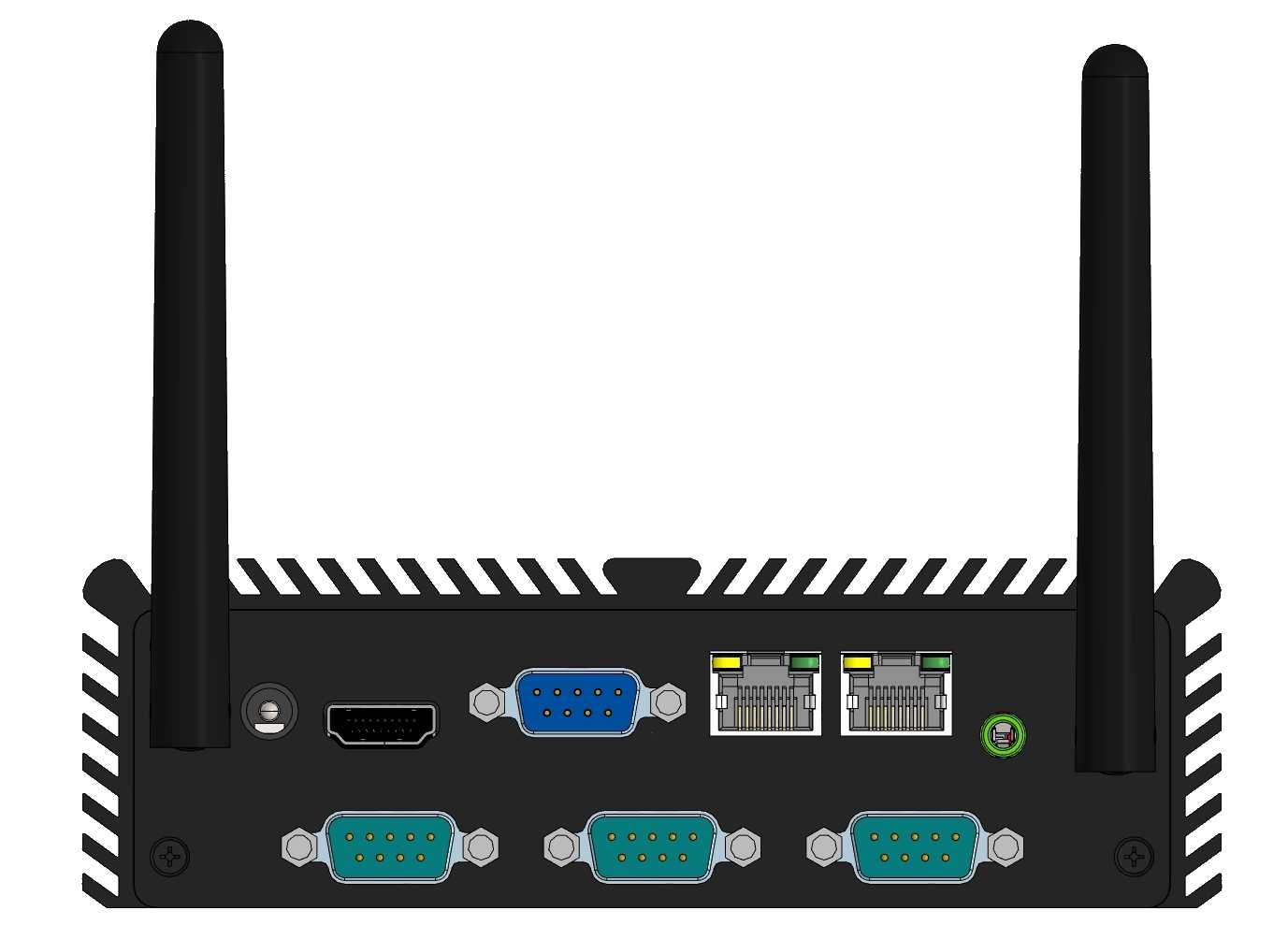

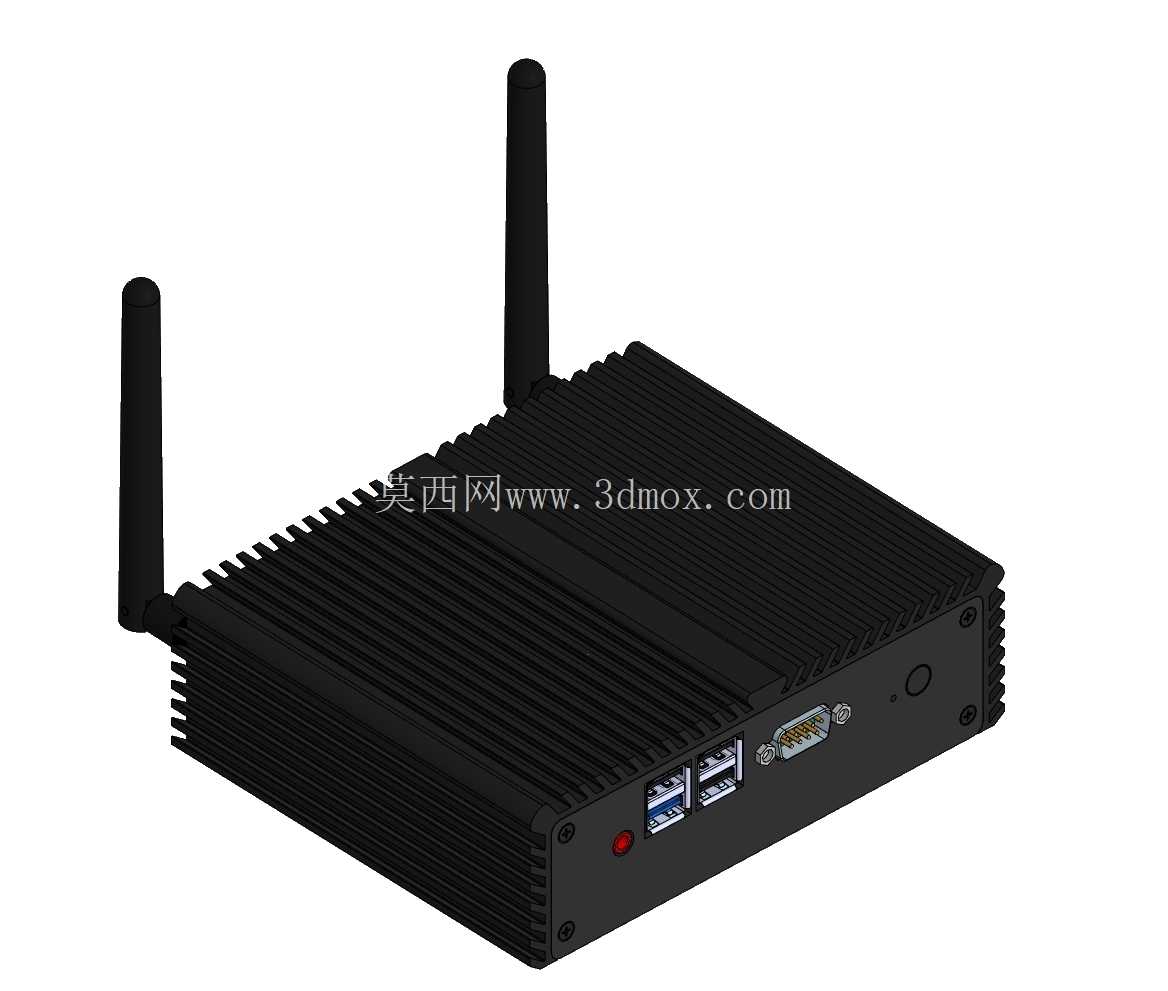

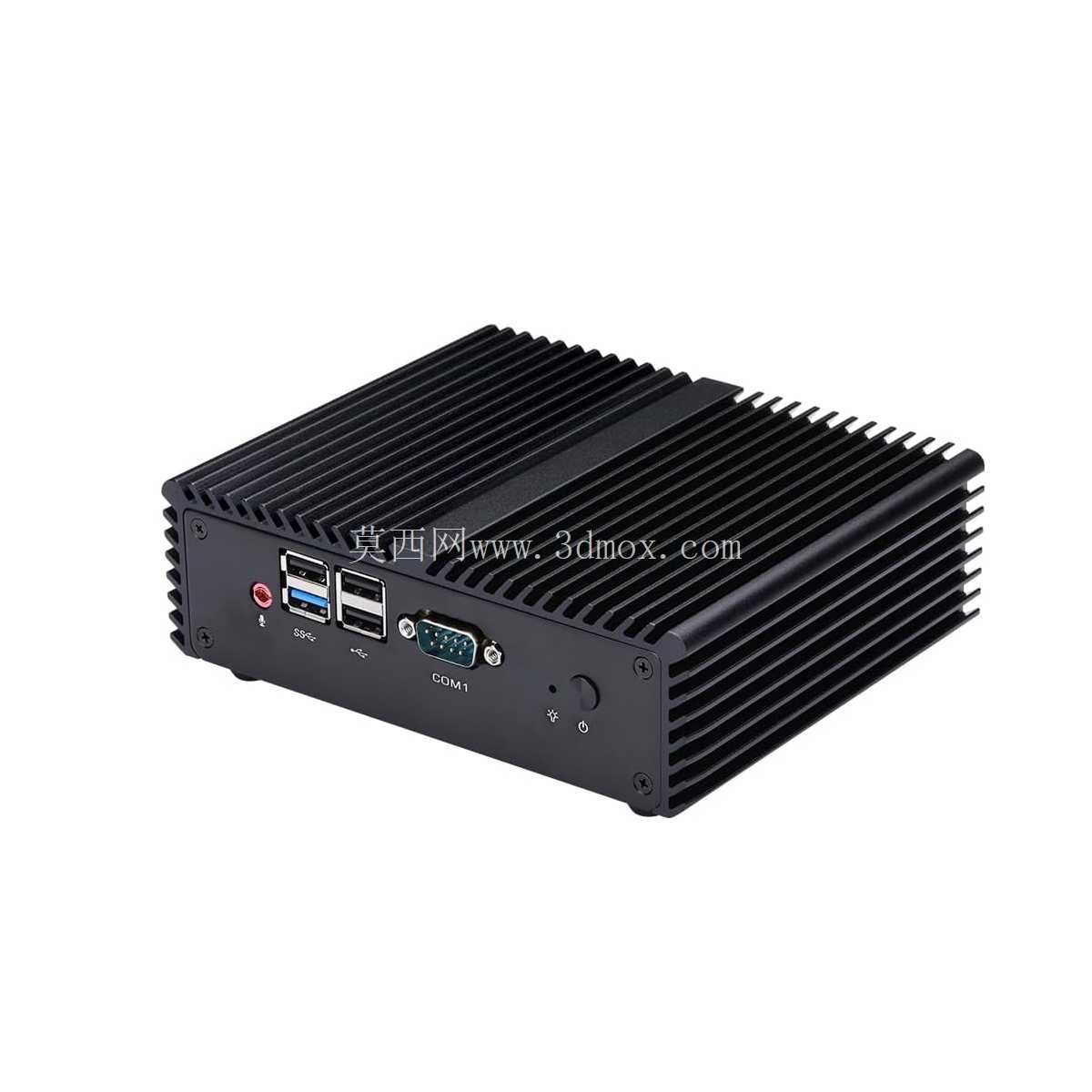

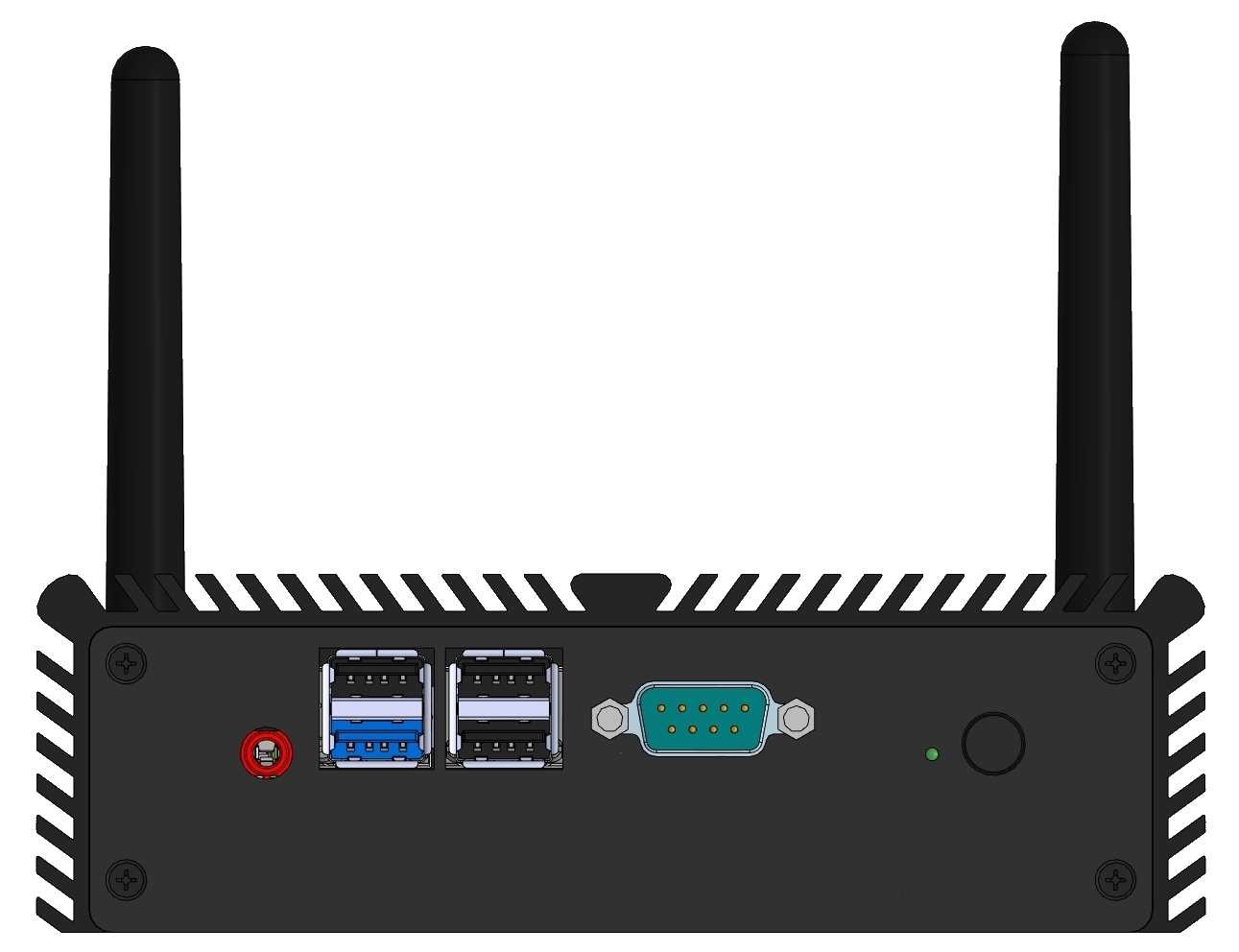

　　这款紧凑型工控主机的结构设计，核心围绕工业现场的长期稳定运行需求展开，整机采用全铝合金挤压成型外壳，壳体表面密布平行散热鳍片，没有预留任何风扇安装位，完全依靠金属壳体的热传导实现被动散热，从根源上规避了风扇积灰、轴承磨损带来的故障点，适配粉尘较多、长期无人值守的工业部署场景。从接口布局来看，机身侧端面依次排布4个USB接口、1个VGA视频输出接口、1个HDMI视频输出接口，同时预留4个串行通讯端口，搭配双千兆以太网接口，能够同时连接工业现场的传感器、执行器、显示终端与上层网络，满足产线数据采集、设备状态监控、边缘计算节点的接入需求，不需要额外扩展转接设备就能完成多数工控场景的外设连接。

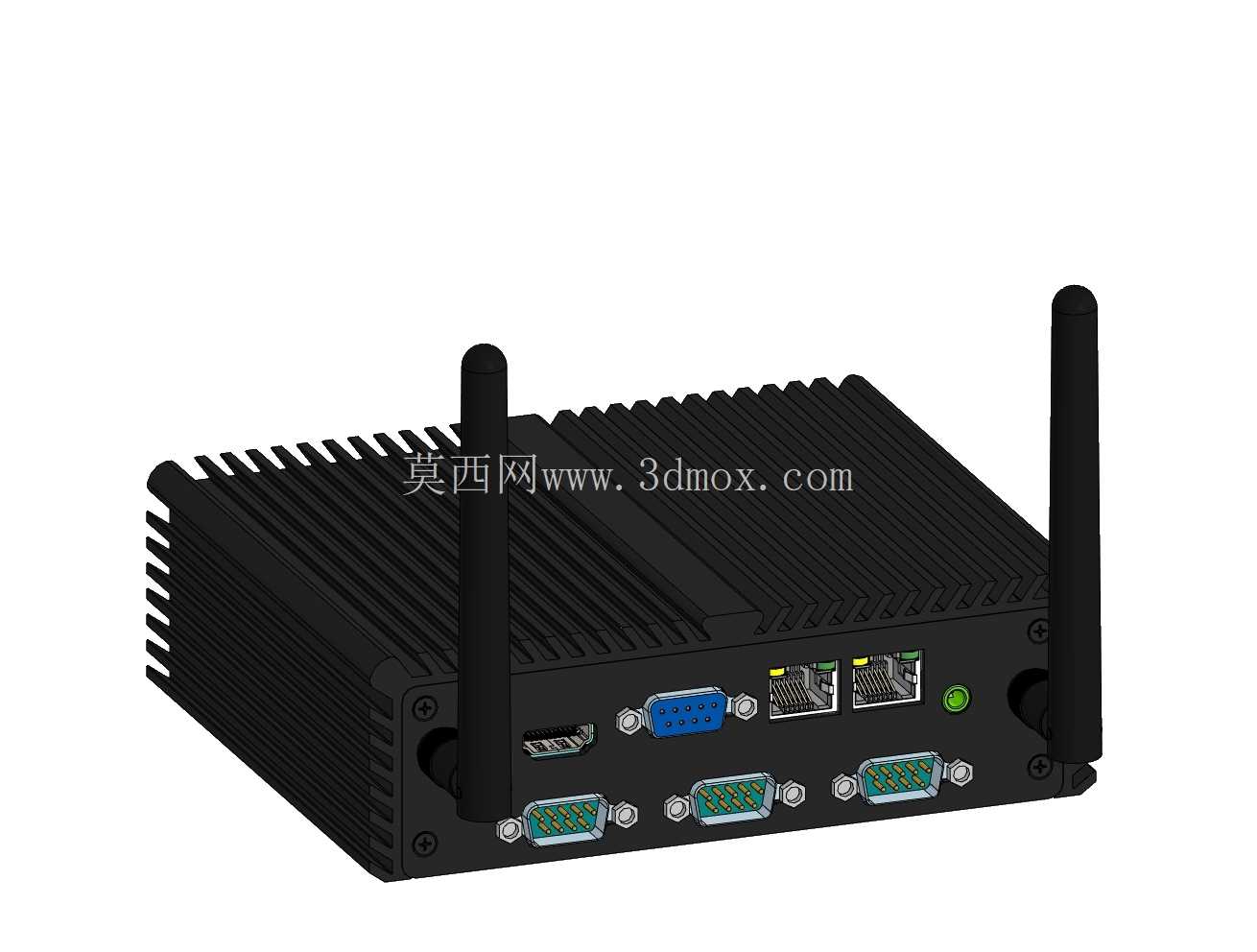

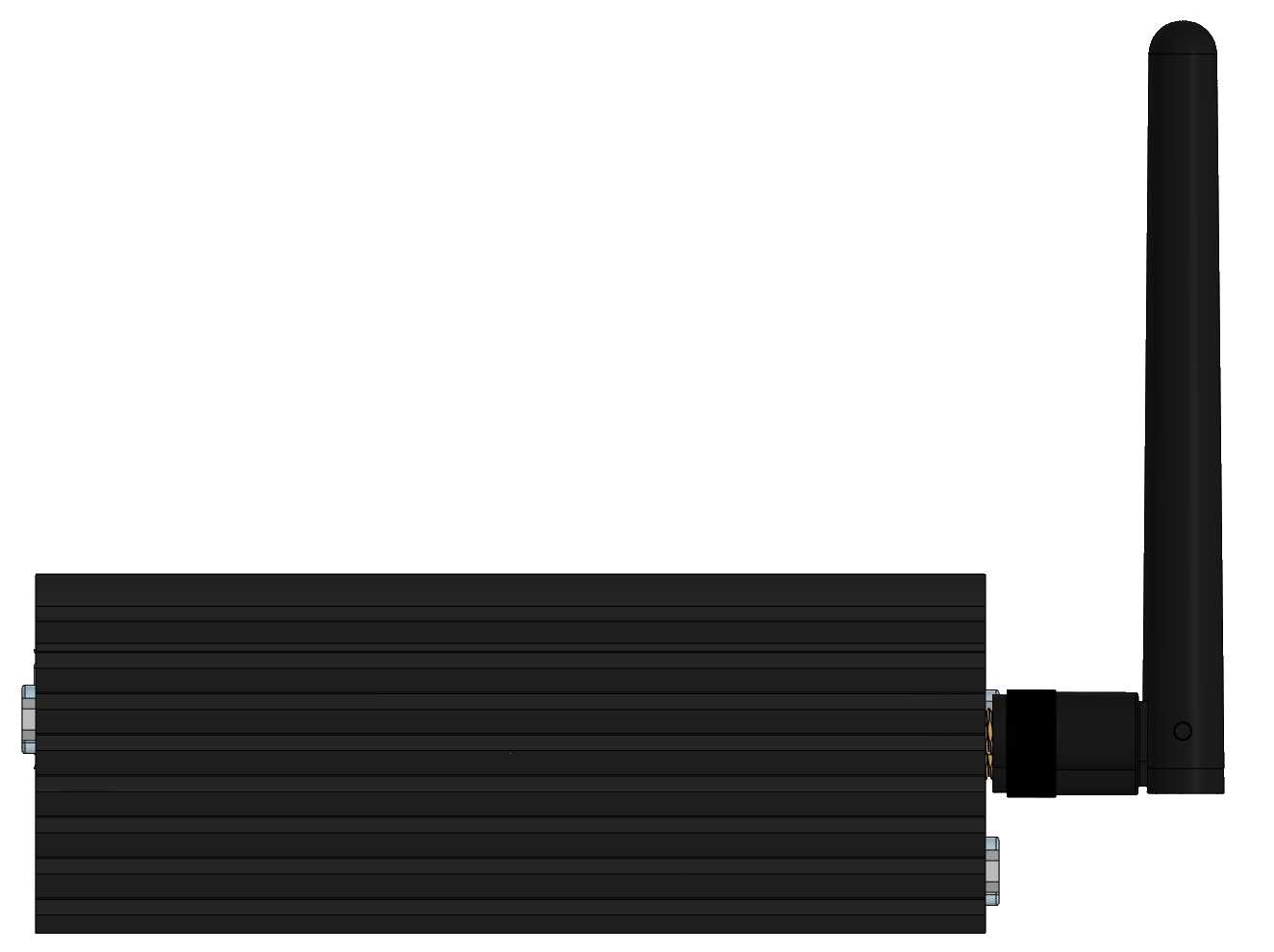

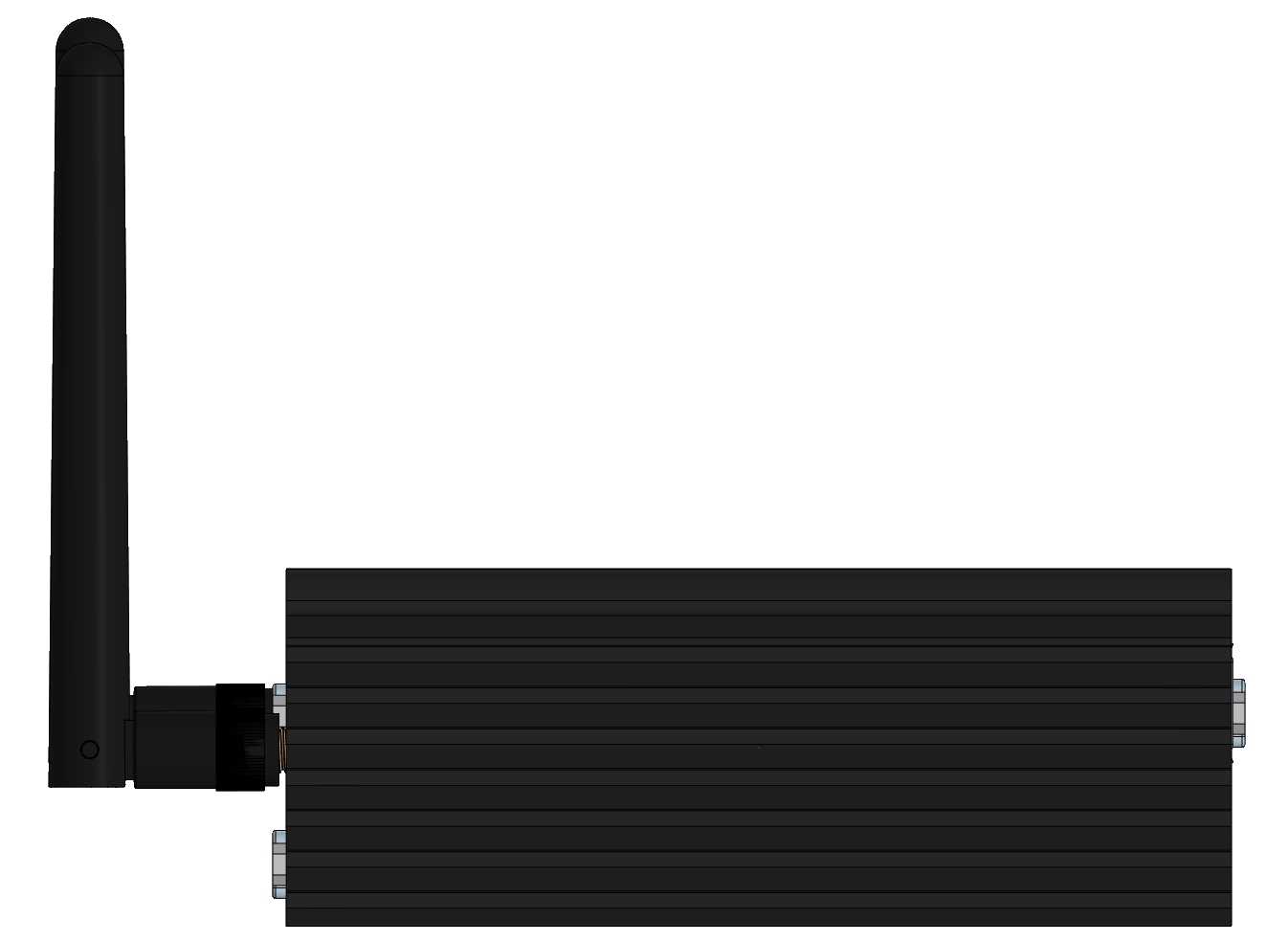

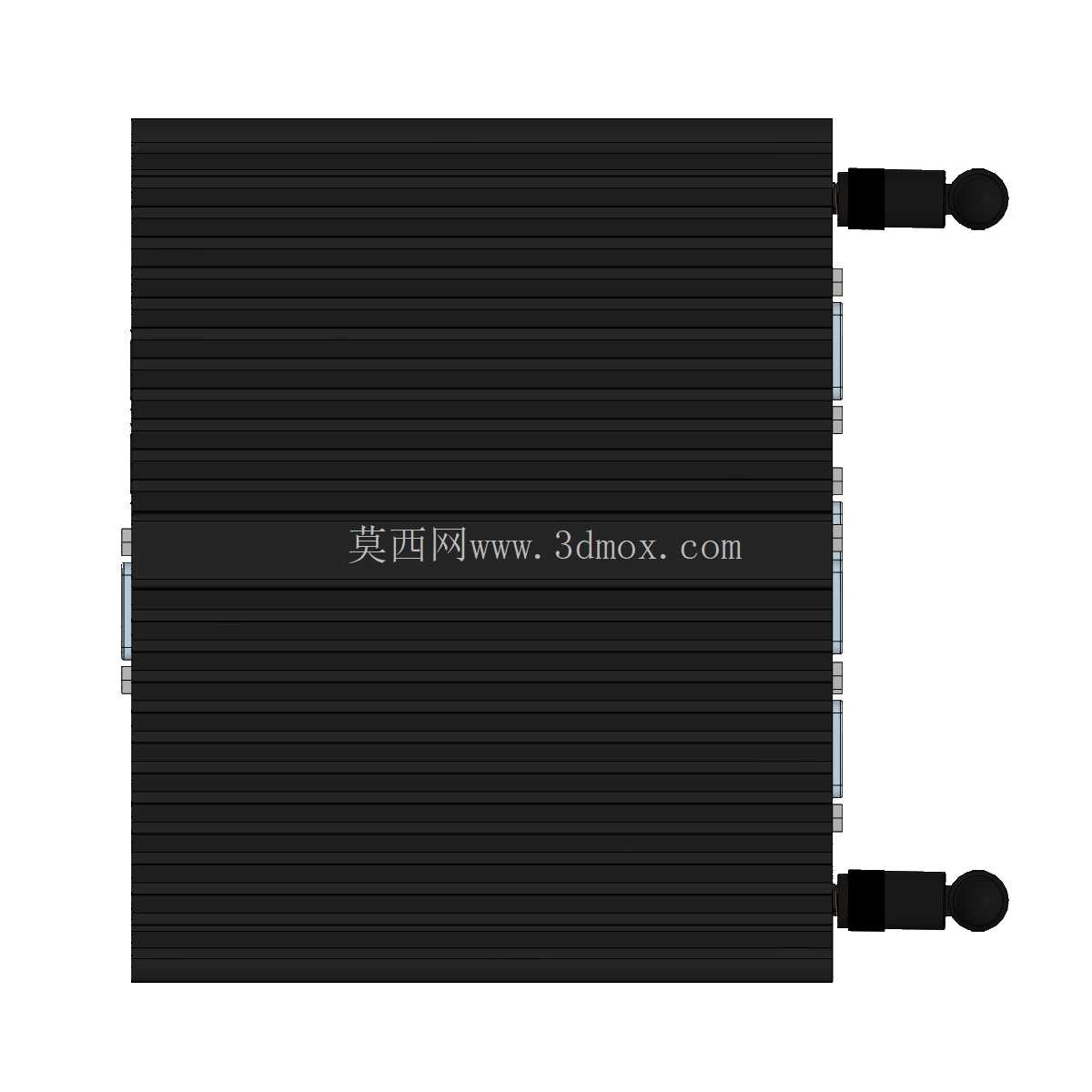

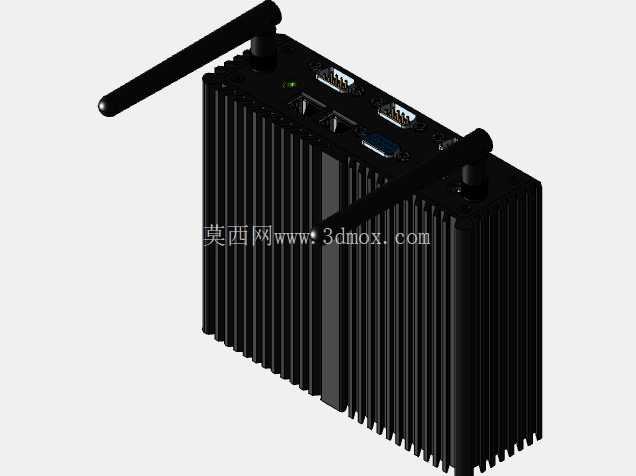

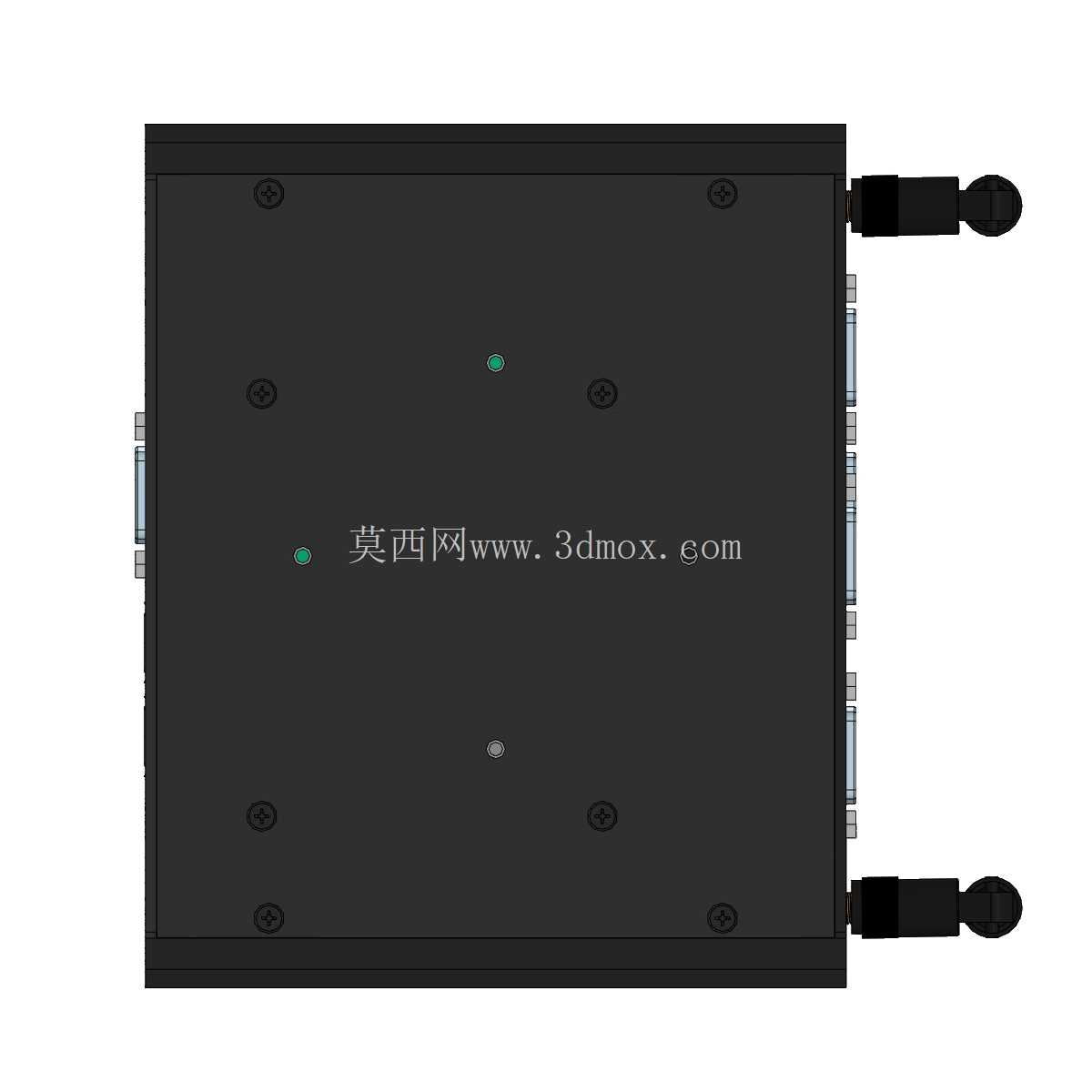

　　外置的两根高增益WiFi天线直接固定在壳体端面，天线与内部无线模块的连接位置做了密封处理，避免现场的油污、水汽渗入机身内部，无线信号的覆盖范围能够满足中小型车间内的组网需求，不需要额外布设网线就能完成设备联网部署。整机的外形尺寸控制在极小的范围内，壳体底部预留了标准VESA安装孔位，既可以直接放置在操作台面上，也能够通过挂架固定在显示器背面、电控柜侧壁或者设备机架的空余位置，不会占用过多的安装空间，适配空间局促的设备内嵌场景。

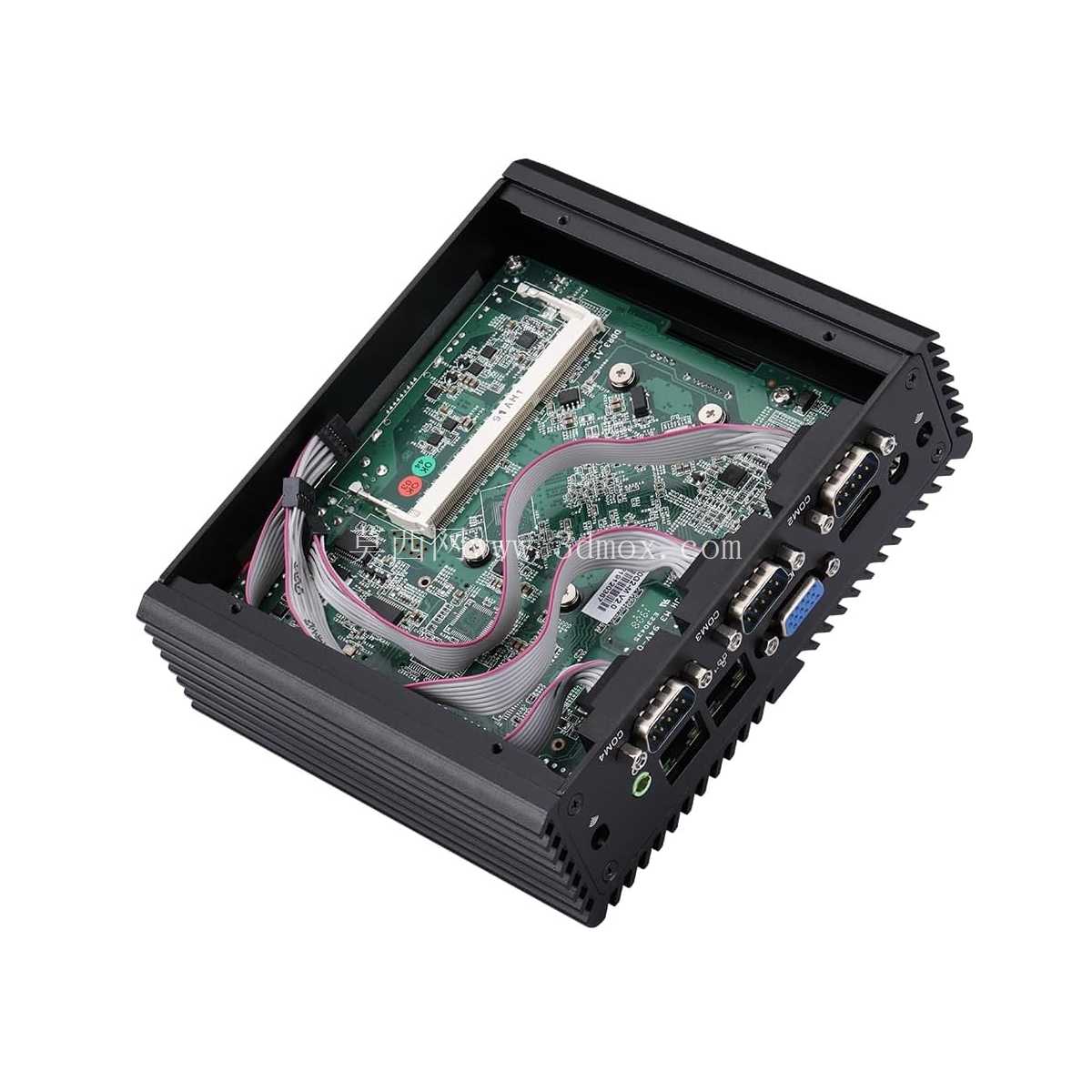

　　内部结构设计上，核心处理器与壳体之间通过导热硅脂、导热垫直接接触，将处理器运行产生的热量快速传导到整个金属外壳上，通过鳍片增大与空气的接触面积实现自然散热，即使在7*24小时满负载运行的状态下，壳体表面温度也能控制在安全范围内，不会出现局部过热导致的性能降频问题。主板采用多层PCB设计，所有接口的固定位置都做了金属加强筋处理，频繁插拔外设也不会出现接口松动、焊盘脱落的问题，内存与存储部件都采用板载或者卡扣固定设计，设备运输或者现场产生振动时，不会出现部件接触不良的情况。

　　从实际应用场景来看，这类迷你工控主机可以作为小型产线的控制核心，连接PLC、触摸屏等设备完成生产流程的逻辑控制，也可以作为门店的收银主机、数字标牌的播放终端、软路由网关设备使用，低功耗的J1900处理器满载功耗仅10W左右，长期运行的能耗成本远低于传统台式工控机，同时没有风扇运转产生的噪音，也适合在办公区域、医疗场所这类对噪音敏感的环境下部署。壳体的拼接位置采用卡扣加螺丝的双重固定方式，拆卸维护时只需要拧下底部的固定螺丝就能打开上盖，对内部内存、存储部件进行升级更换，不需要完全拆解整机，后期维护的操作难度很低。所有外部接口的位置都做了倒角处理，插接外设时不会因为边缘毛刺划伤操作人员或者线材外皮，天线的铰接位置可以调整角度，根据现场的信号环境调整天线朝向，获得最佳的无线连接效果。整机没有设计多余的装饰性结构，所有外观特征都服务于功能需求，鳍片的间距经过优化，既保证足够的散热面积，也不容易积累灰尘，日常维护只需要用毛刷简单清理表面就能保持散热效率，不需要复杂的养护操作。
