18mmNPN常开电感式接近传感器结构

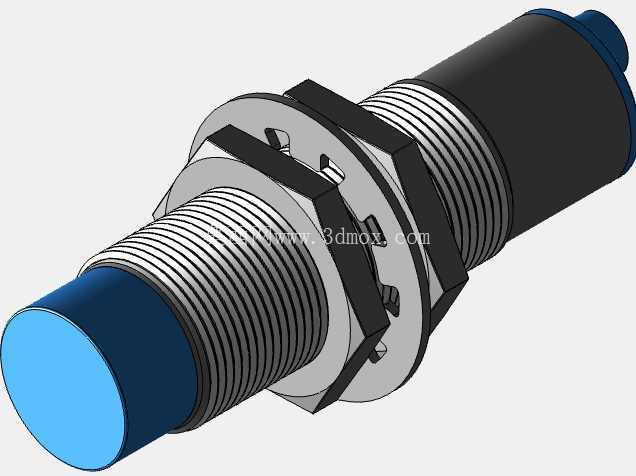

在自动化产线的物料到位检测、设备行程限位、工件计数场景里，这类圆柱型电感式接近传感器是应用频次极高的非接触检测元件，无需与被测金属工件直接接触，就能完成位置信号的采集，避免了机械接触式开关长期碰撞磨损带来的寿命短、触发精度衰减问题。从结构设计来看，这款18mm外径的电感式接近传感器采用标准螺纹圆柱壳体，主体外壳做了金属镀层处理，既可以屏蔽周边电磁信号对内部振荡电路的干扰，也能在工业现场多油污、多切削屑的环境下提供足够的结构防护，前端蓝色的感应面采用耐高温工程塑料封装，保证感应面的透磁性能同时，抵御日常的轻微磕碰与切削液腐蚀。

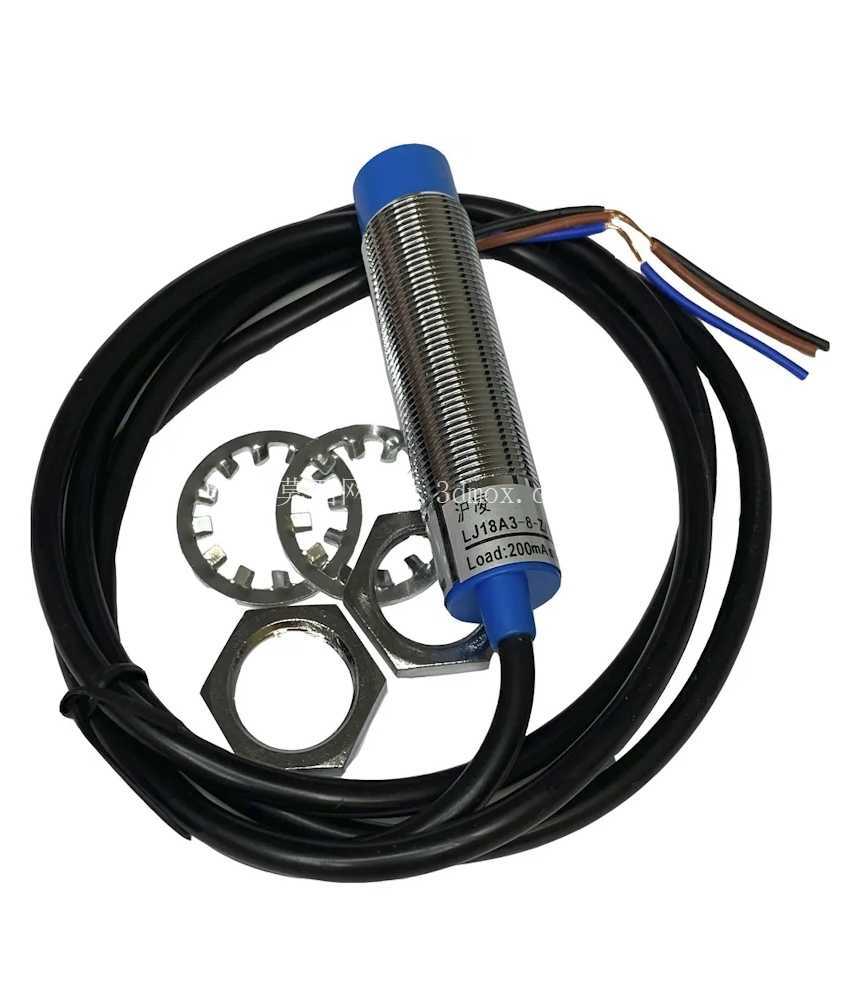

设计阶段首先要匹配通用安装标准，M18的螺纹规格是工业传感领域的通用尺寸，配套的两个锁紧螺母可以让传感器在安装支架的螺纹孔内任意调整伸出长度，适配不同检测距离的安装需求，安装时不需要额外定制特殊支架，直接采购标准M18传感器安装座就能完成固定，大幅降低设备改造与新机设计的配件采购成本。尾部的出线端做了阶梯式的线缆防护结构，避免设备运行中线缆反复弯折导致的内部线芯断裂，出线方向与传感器本体同轴，在狭窄的设备安装空间内不会额外占用径向尺寸，适合在设备机架缝隙、工装夹具侧边这类空间局促的位置布置。

从功能特性上，NPN常开型的输出逻辑适配绝大多数国产PLC、工控板的输入端口接线规范，当有金属物体进入前端感应区域时，传感器内部的高频振荡电路因为金属涡流损耗导致振荡衰减，后端检测电路处理后输出导通信号，金属物体离开感应范围后电路恢复振荡，输出信号断开，整个触发过程没有机械触点动作，响应速度可以达到毫秒级，完全满足高速产线的工件计数、快速到位检测需求。感应距离针对18mm外径规格做了匹配设计，常规检测距离在8mm区间，安装时不需要让传感器过于靠近被测工件，预留足够的安全间隙，避免工件运行过程中位置偏移碰撞到传感器感应面。

实际选型应用中，这类电感式传感器只对金属被测物产生感应，不受现场粉尘、油污、光线变化的影响，相比光电式传感器在恶劣工业环境下的适应性更强，在机床的刀具到位检测、输送线的工件到位判断、自动化装配工位的零件有无检测场景里都能稳定工作。建模过程中需要重点关注几个安装边界尺寸：首先是螺纹段的有效长度，要保证两个锁紧螺母完全锁紧后，螺纹还有足够的调节余量，其次是前端感应面的直径与台阶尺寸，要匹配标准的传感器安装孔沉台尺寸，避免安装时感应面与安装座发生干涉，尾部的线缆接头直径也要符合通用防水接头的适配尺寸，方便用户后续更换防护线缆或者接插件。

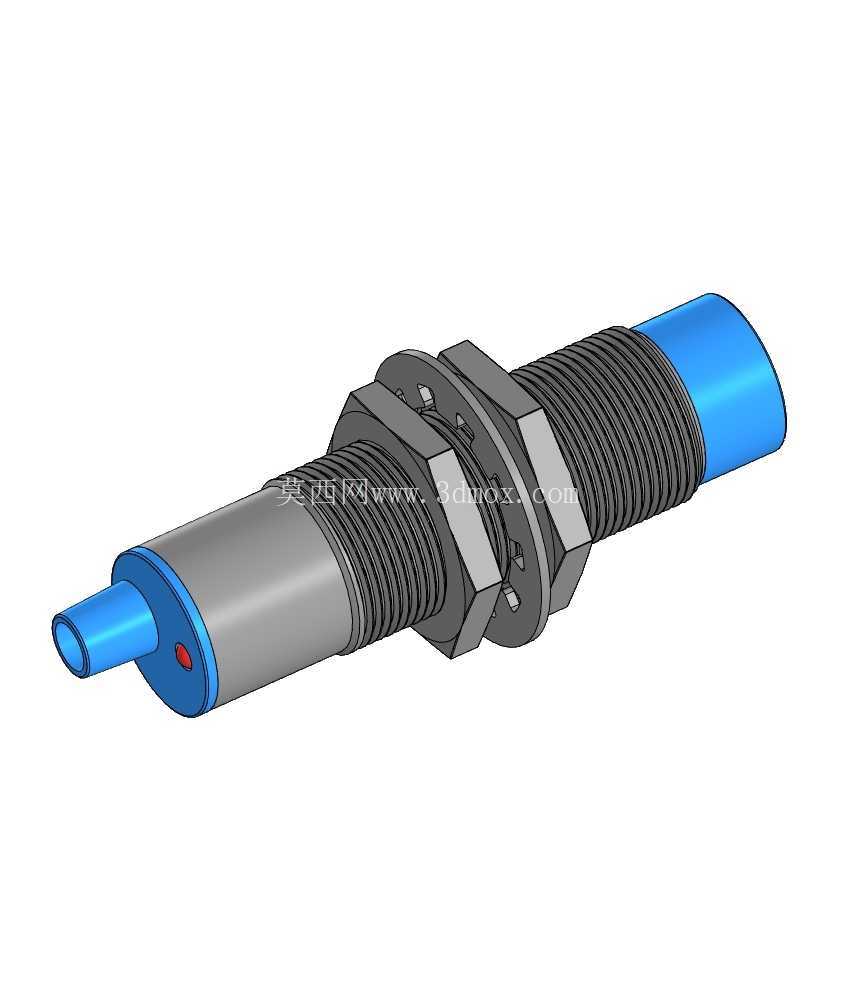

结构细节上，壳体上的状态指示灯做了内嵌式设计，从传感器侧面就能清晰观察到输出状态，调试设备时不需要额外搭配检测工具，直接看指示灯的亮灭就能判断传感器是否正常触发，指示灯外的透明防护层与壳体表面齐平，不会积留油污与切削屑，长期使用也能保持清晰的可视性。两端的蓝色端盖与金属壳体之间做了密封结构设计，达到常规工业防护等级要求，在有切削液飞溅、粉尘飘散的加工车间环境里，不会有液体或者粉尘渗入壳体内部损坏电路元件。

在做三维结构设计时，还要考虑传感器的整体重量平衡，金属壳体的厚度控制在合理区间，既保证结构强度，又不会让整体重量过大，对轻质安装支架造成额外负载。螺纹部分的牙型采用标准公制粗牙螺纹，安装时锁紧摩擦力足够，设备运行产生的振动不会导致传感器位置偏移，不需要额外增加防松垫片就能保持长期的位置稳定性。这类标准化的传感器模型在做设备整体装配时，可以直接导入装配体进行干涉检查，提前验证安装位置是否与周边的工装、工件发生碰撞，缩短设备设计阶段的选型验证周期，避免实际加工装配时才发现安装空间不足的问题。
