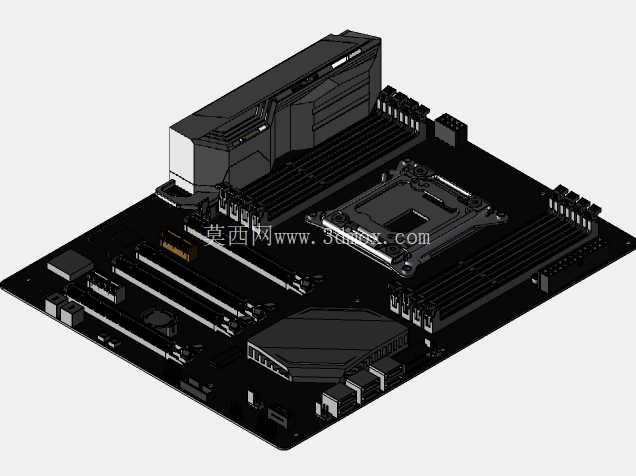

华硕PrimeX299台式电脑主板结构三维模型

在桌面级高性能计算平台的结构设计工作中，主板作为整台设备的核心承载基底，其三维结构的还原精度直接影响机箱适配、散热系统布局、扩展卡安装等全流程设计工作的落地效果。这款X299芯片组主板的三维结构，完整还原了消费级旗舰平台的硬件布局逻辑，可直接用于高端台式工作站、游戏主机、内容创作整机的结构干涉校验环节。从实际应用场景来看，这类旗舰级主板主要面向多线程生产力需求，比如三维渲染输出、4K/8K视频剪辑、工业仿真计算、多显卡并行运算等场景，其结构设计需要同时兼顾供电模块的散热冗余、多扩展卡的安装间距、内存插槽的走线空间、存储接口的排布合理性，这些细节在三维模型中都得到了完整的结构还原。

从产品功能特性对应的结构设计来看，模型完整呈现了LGA2066规格的CPU插座区域结构，包括插座周围的固定孔位、扣具安装边界，这部分结构直接决定了CPU散热器的选型适配——不管是塔式风冷还是一体式水冷，其扣具的安装孔距、冷头的避让空间都需要和这个区域的结构完全匹配，否则会出现扣具无法固定、冷头和周边供电散热片干涉的问题。供电区域的散热装甲结构也做了完整还原，这部分装甲不仅承担MOS管的热量传导功能，其外形高度也直接影响机箱侧盖的闭合、顶部冷排的安装间隙，很多装机过程中出现的散热装甲和冷排风扇冲突的问题，都可以通过提前导入该三维模型进行干涉检查来规避。

内存插槽区域的结构还原覆盖了8条DDR4内存插槽的完整排布，包括插槽的锁扣结构、插槽之间的间距、插槽和CPU插座的相对位置，这部分结构直接决定了高马甲内存的安装兼容性——如果内存散热马甲高度过高，就会和大型塔式风冷的散热鳍片产生干涉，在三维模型中可以直接测量两者的间隙，提前判断内存选型是否合理，避免实际装机时出现配件无法安装的问题。PCIe扩展插槽区域的结构完整呈现了多槽位的加固设计，包括金属加固插槽的外形、插槽之间的间距，这部分对于多显卡并行计算、加装高速采集卡、扩展NVMe固态转接卡的场景尤为重要，不同厚度的显卡、扩展卡的安装间隙可以直接在模型中测量，确认是否会出现相邻插槽被遮挡、显卡散热进风空间不足的问题。

存储接口区域的结构还原包含了SATA接口、M.2固态插槽、前置USB插针、机箱面板插针的全部位置，包括M.2散热片的固定结构、高度尺寸，这部分结构直接影响机箱内部走线的规划，比如SATA线材的弯折半径、前置面板线材的走线路径，都可以结合主板三维结构和机箱模型进行提前排布，避免线材和显卡、散热器产生挤压。主板的I/O背板区域结构也做了完整还原，包括接口排布、挡板的安装尺寸，这部分直接和机箱的I/O开口尺寸匹配，确认机箱的背板开口是否和主板接口区域对齐，避免出现接口被遮挡、挡板无法安装的问题。

从安装边界的尺寸来看，模型完整还原了ATX板型的固定孔位布局，包括主板四周的6个固定铜柱孔位的相对位置、孔位直径，这些孔位的位置精度直接决定了主板是否能顺利固定在机箱的主板托盘上，孔位偏差超过1mm就会出现螺丝无法对齐、主板受力变形的问题。主板的整体外形轮廓、边缘的元器件高度都做了精准还原，比如主板边缘的音频模块电容高度、24Pin主供电接口的位置、8PinCPU供电接口的位置，这些细节可以帮助结构工程师提前确认供电线材的插拔空间，避免出现主板安装到机箱后供电接口被机箱结构挡住、无法插拔线材的问题。

在设计思路的还原上，这款主板的三维结构完整体现了旗舰级平台的布局逻辑：供电模块布置在CPU插座的上方和左侧，利用机箱前进风、上出风的风道直接带走供电热量；内存插槽布置在CPU插座右侧，避开CPU散热器的主要安装区域；PCIe插槽采用不对称排布，保证多显卡安装时每张显卡都有足够的散热进风空间；M.2插槽布置在CPU插座和PCIe插槽之间，利用显卡的风道辅助固态散热；SATA接口布置在主板右下角，避开显卡的安装区域，方便线材连接。这些布局逻辑在三维模型中都可以通过结构位置直观体现，对于从事主板结构设计、机箱结构设计、整机散热设计的工程师来说，这类高精度的主板三维模型可以大幅减少前期设计的校验成本，不需要拿到实物主板就可以完成全流程的结构适配工作，避免后期开模、试装阶段出现结构性的干涉问题。

另外，主板上的各类接插件、固定卡扣、散热装甲的卡扣结构也都做了细节还原，比如内存插槽的两端锁扣、PCIe插槽的尾部卡扣、M.2散热片的固定螺柱位置，这些细节结构虽然尺寸不大，但直接影响配件安装的操作空间，比如在狭小的机箱内部，内存锁扣的开合是否会被散热器挡住，就可以通过三维模型的运动仿真来提前验证，不需要等到实际装机时才发现操作空间不足的问题。对于定制化水冷方案的设计来说，这类主板模型更是必不可少的基础参考，水冷头的安装位置、水冷管的走线路径、冷排的固定位置，都需要结合主板的实际结构来规划，避免水冷管和主板上的电容、散热片产生摩擦，长时间使用后出现管材磨损漏液的风险。
