1.0mm间距LCD显示屏FPC连接座结构

在消费电子、小型工控显示终端的板级连接设计中，这类1.0mm脚距的翻盖式FPC连接座是出镜率极高的板载互连部件，很多刚接触板级结构设计的工程师容易忽略这类小件的安装边界约束，最后打样回来才发现干涉、锁不紧排线的问题，做三维建模的时候必须把每一处装配公差、操作空间都卡准。

先从实际应用场景说，这类连接座主要用来实现LCD显示屏柔性排线与主控PCB板的信号连通，小到手持检测设备的段码屏、工业人机界面的小尺寸液晶模组，大到部分老旧款便携数码设备的显示屏连接，都会用到这个脚距规格的ZIF结构座子，相比0.5mm间距的同类型座子，1.0mm间距的触点载流能力更强，对排线对位精度的要求更低，生产组装时的良率更高，适合对成本敏感、不需要极窄边框的显示类产品使用。

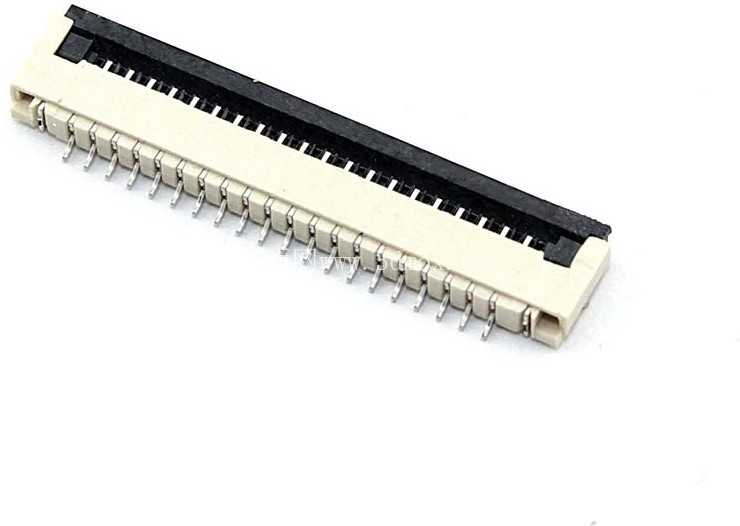

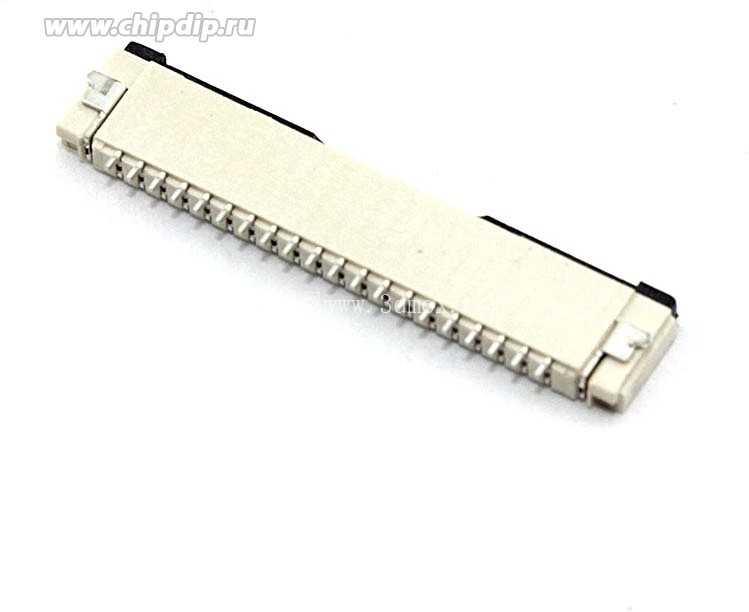

从功能特性上看，它采用零插入力的翻盖锁止结构，装配的时候先把座体顶部的黑色压盖向上翻开，将剥好金手指的FFC/FPC排线对齐触点方向插入座体插槽，再把压盖向下压平就能完成排线的机械固定与电气接触，不需要额外焊接排线触点，后期售后维修拆换显示屏的时候也不需要动烙铁，直接翻开压盖就能抽出排线，大幅降低售后维修的操作门槛。座体两端带SMT固定焊片，回流焊的时候可以牢牢固定在PCB板面上，避免插拔排线的时候座体被扯掉，触点部分采用镀金处理，反复插拔也不容易出现接触氧化导致的显示花屏、缺线问题。

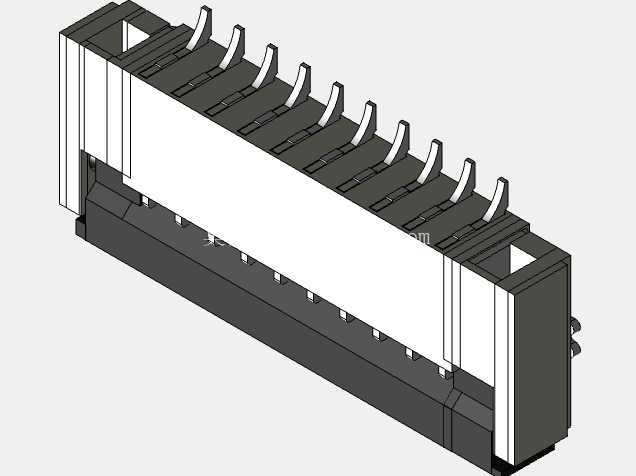

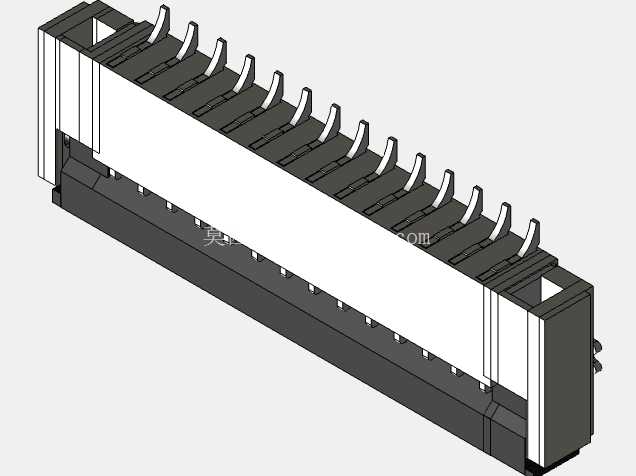

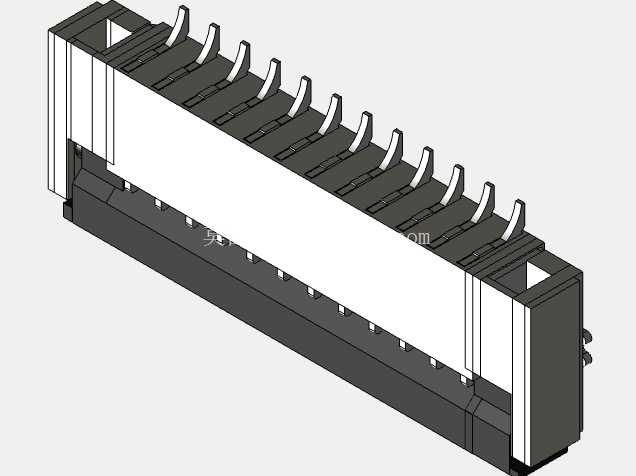

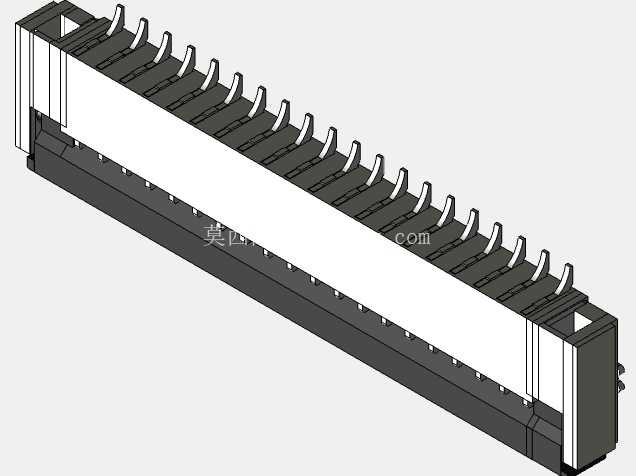

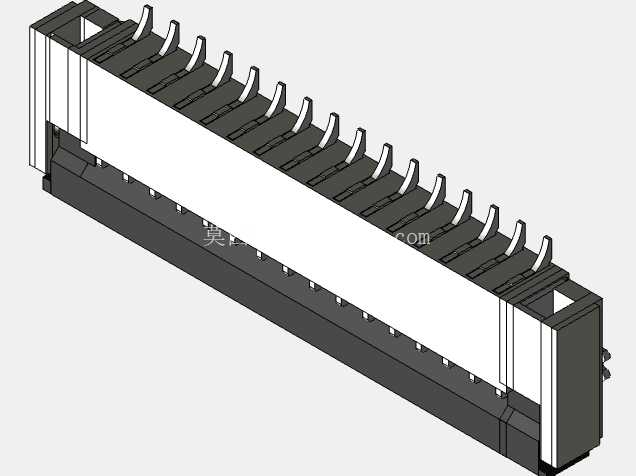

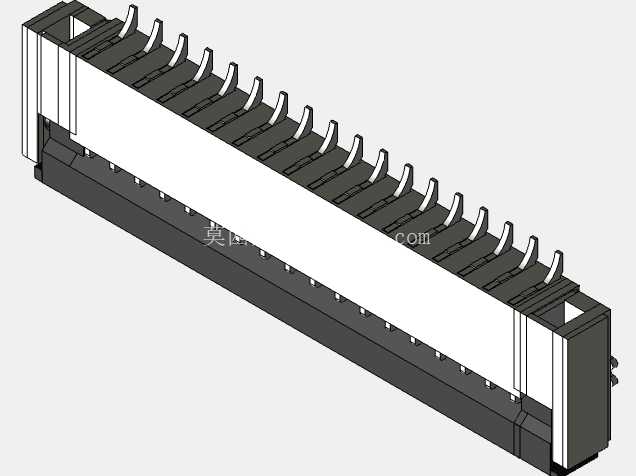

做三维建模的时候，设计思路要完全贴合实际生产装配的约束：首先要把座体的整体长宽高尺寸做准，本体的塑壳部分采用米黄色耐高温LCP材质建模，要还原塑壳上每一个触点槽位的定位结构，不能把触点间距做偏，否则生成的PCB封装焊盘会对位不准；两端的固定金属扣要做出定位凸点，对应PCB板上的定位孔间隙要留0.15mm的装配公差，避免SMT贴装的时候出现偏位。翻盖部分的转动角度要做运动仿真验证，要保证翻开到最大角度的时候不会和周边的 taller 元件干涉，很多新手建模的时候只做闭合状态，没考虑翻开操作的空间，最后PCB布局的时候把电容放在座子正前方，导致压盖翻不开，根本没法插排线。

安装边界的处理是这类小件建模的核心重点：首先要明确座子的SMT焊盘外延尺寸，塑壳底部距离PCB板面的高度要留0.1mm的焊锡厚度空间，不能把塑壳底面和PCB板面做重合，否则仿真的时候会出现干涉，实际生产也会出现虚焊。座子前方的操作空间必须预留至少5mm的无元件区域，一方面是留给手指或者镊子操作翻盖的空间，另一方面是排线插入后会有自然的弯折半径，预留足够空间可以避免排线被硬折导致铜箔断裂。还要注意座子的高度方向约束，很多带外壳的产品，显示屏背面距离PCB板的高度有限，如果建模的时候没把座子总高度算准，最后外壳装配的时候会压到排线或者座体，导致显示接触不良。

另外建模的时候还要还原触点的排列细节，每一个金属触点的焊脚要对应标准的SMT焊盘尺寸，焊脚的弯折角度要符合SMT贴装的工艺要求，不能出现向内弯折的锐角，否则回流焊的时候焊锡爬不上去，容易出现虚焊。两端的锁扣结构要做出和压盖配合的卡位，压盖闭合的时候要能模拟出卡紧的限位感，不能出现松垮的转动间隙，这部分的结构尺寸公差要控制在0.05mm以内，否则实际生产出来的座子会出现压盖盖不紧、排线容易松脱的问题。

很多工程师在选型的时候容易把这种上接式的FPC座和下接式的搞混，建模的时候一定要明确排线的插入方向：这款是排线从座体上方插入的结构，塑壳的插槽开口在压盖下方的上部位置，如果做成下接式的，PCB上就要开缺口让排线从板底穿上来，对应的安装结构完全不同，这部分在建模初期就要和硬件工程师确认清楚选型规格，避免后期改板。还要注意塑壳的边角都做了微小的倒角处理，没有尖锐的直角，一方面是注塑生产的时候方便脱模，另一方面也避免组装的时候刮伤排线的绝缘层，建模的时候不要把边角做成尖锐直角，要还原真实的注塑工艺特征。
