紧凑型多盘位Mini-ITX NAS机箱结构设计

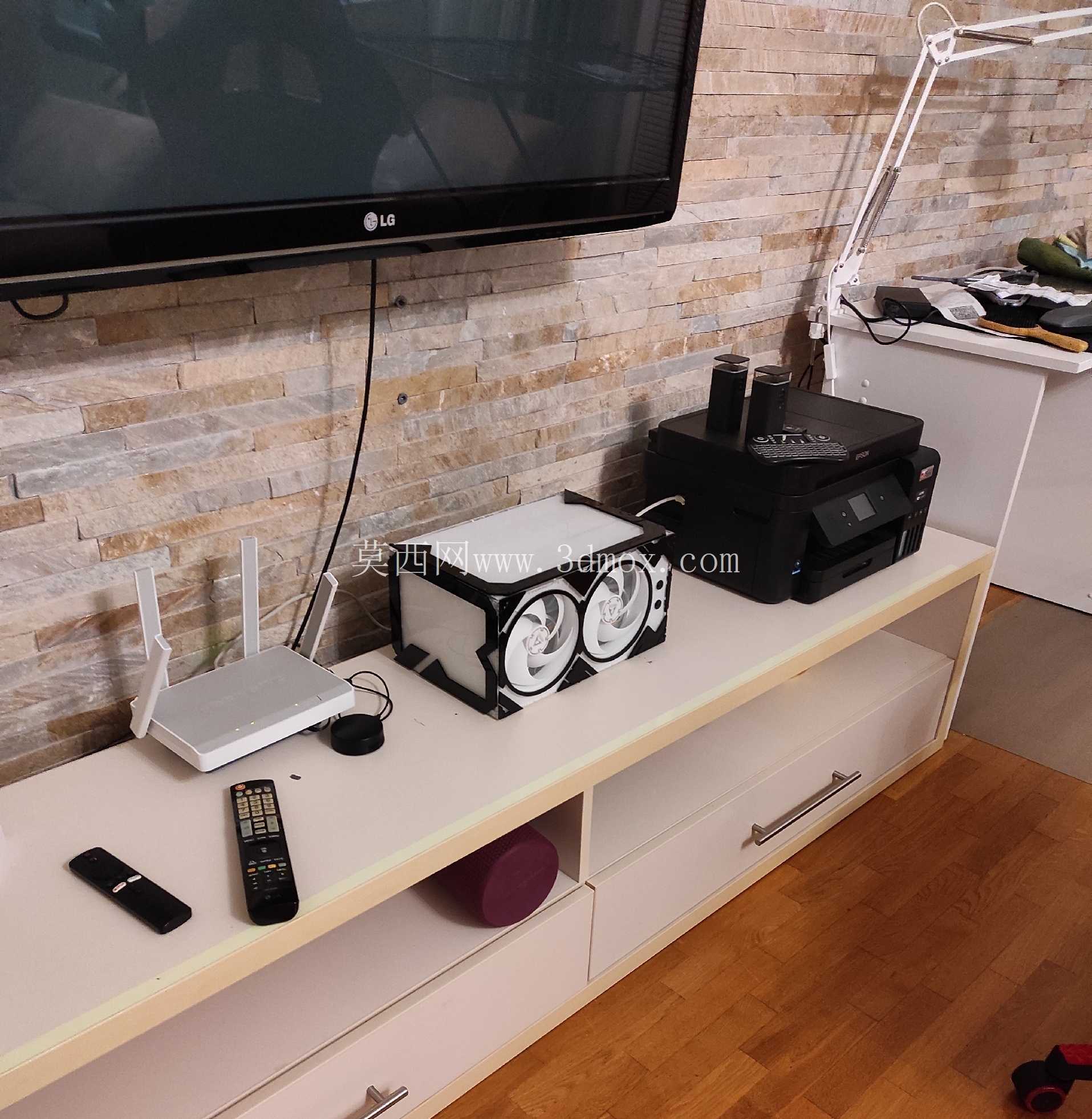

这款紧凑型机箱的设计核心，是面向小型化家庭与工作室数据存储场景，解决传统NAS设备外观工业化、空间利用率低、无法兼容高性能存储配置的痛点。在实际应用场景中，这类机箱可放置于桌面、弱电柜旁等狭小空间，既可以作为家庭影音存储中心，承载多盘位RAID阵列实现数据冗余备份，也能作为小型工作室的本地文件服务器，满足日常素材存储、局域网共享访问的需求，同时兼顾桌面PC的使用属性，无需额外占用独立的设备摆放空间。

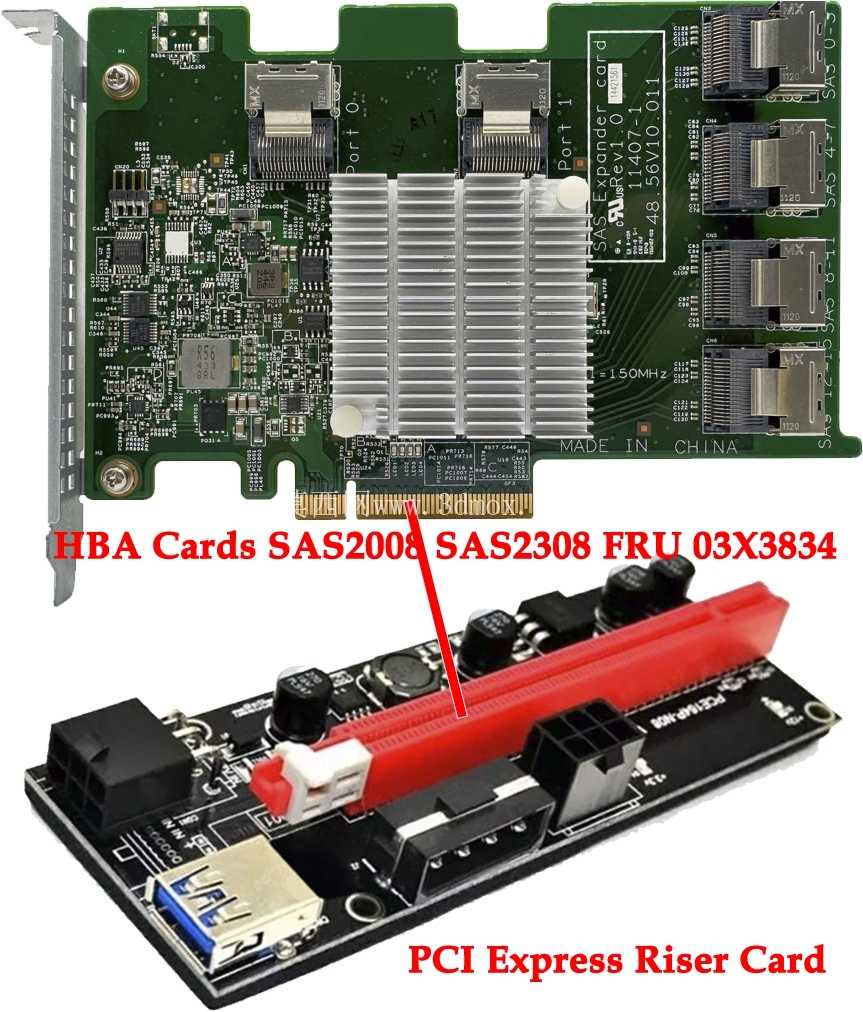

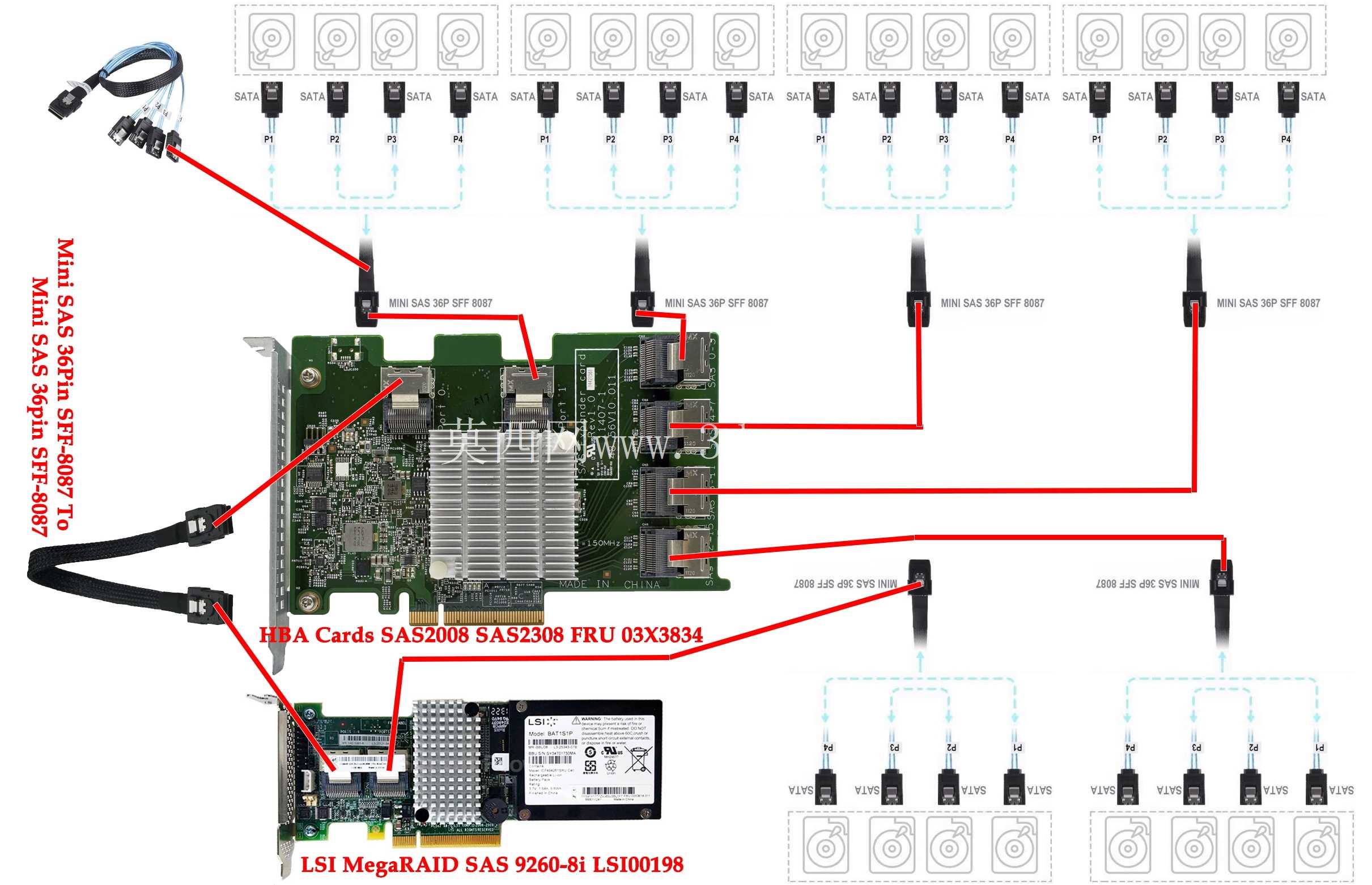

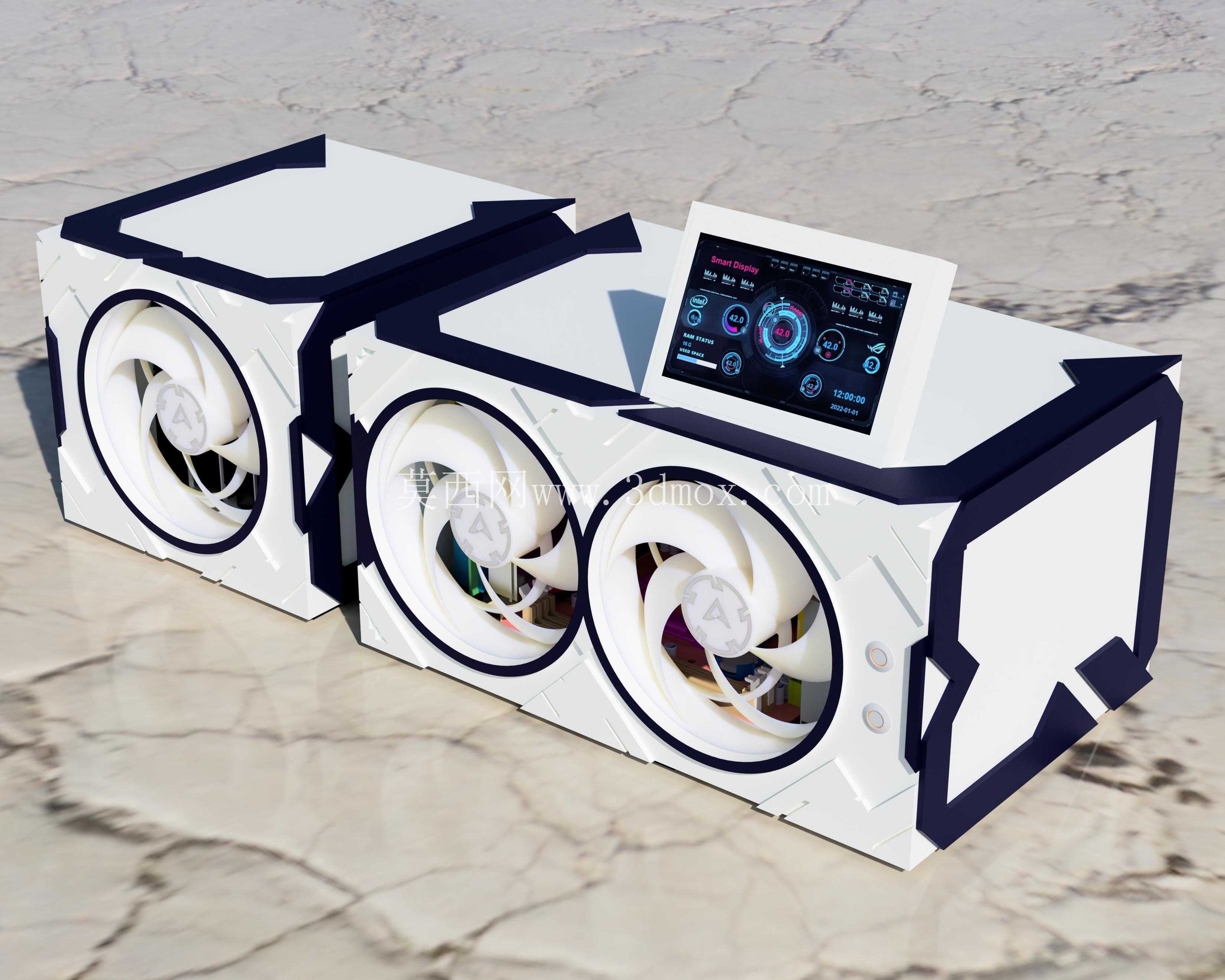

从功能特性来看，该机箱采用Mini-ITX主板规格设计，在极小的体积内实现了24个SSD与11个HDD的存储扩展能力，其中3.5英寸HDD位可满足大容量机械硬盘的安装需求，2.5英寸SSD位则可用于高速缓存盘或系统盘部署，搭配RAID控制器可组建多种磁盘阵列模式，兼顾存储容量与数据读写速度。机箱前部配置大尺寸高风压散热风扇，针对多硬盘运行时的发热问题设计了独立的风道走向，冷风从前部进风直接掠过硬盘安装位与主板供电区域，从后部排出热量，避免多盘位密集安装导致的积热问题，保障硬盘长期稳定运行。机箱顶部集成的状态显示屏可实时显示硬盘运行状态、系统负载、温度等参数，无需外接显示器即可快速掌握设备运行情况。

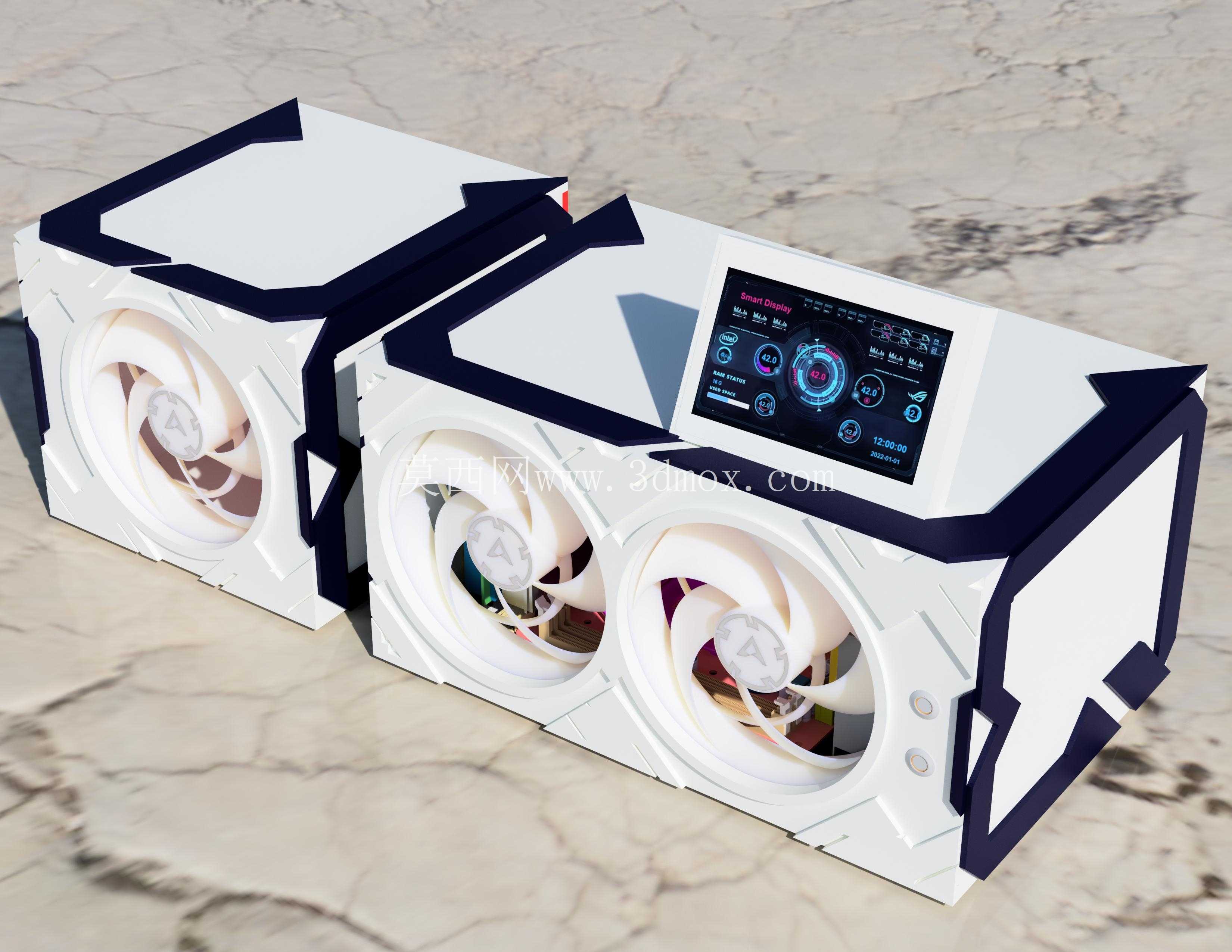

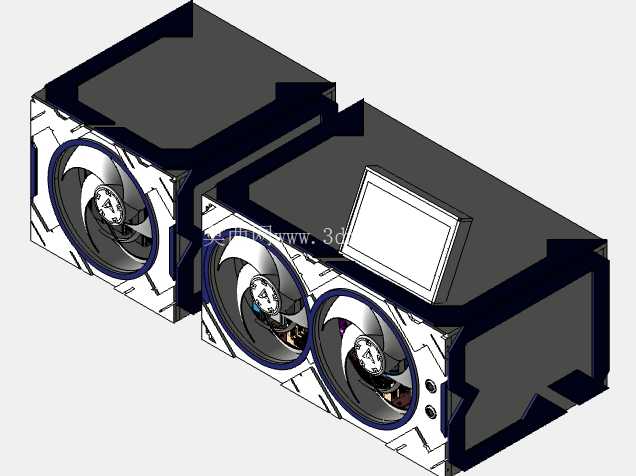

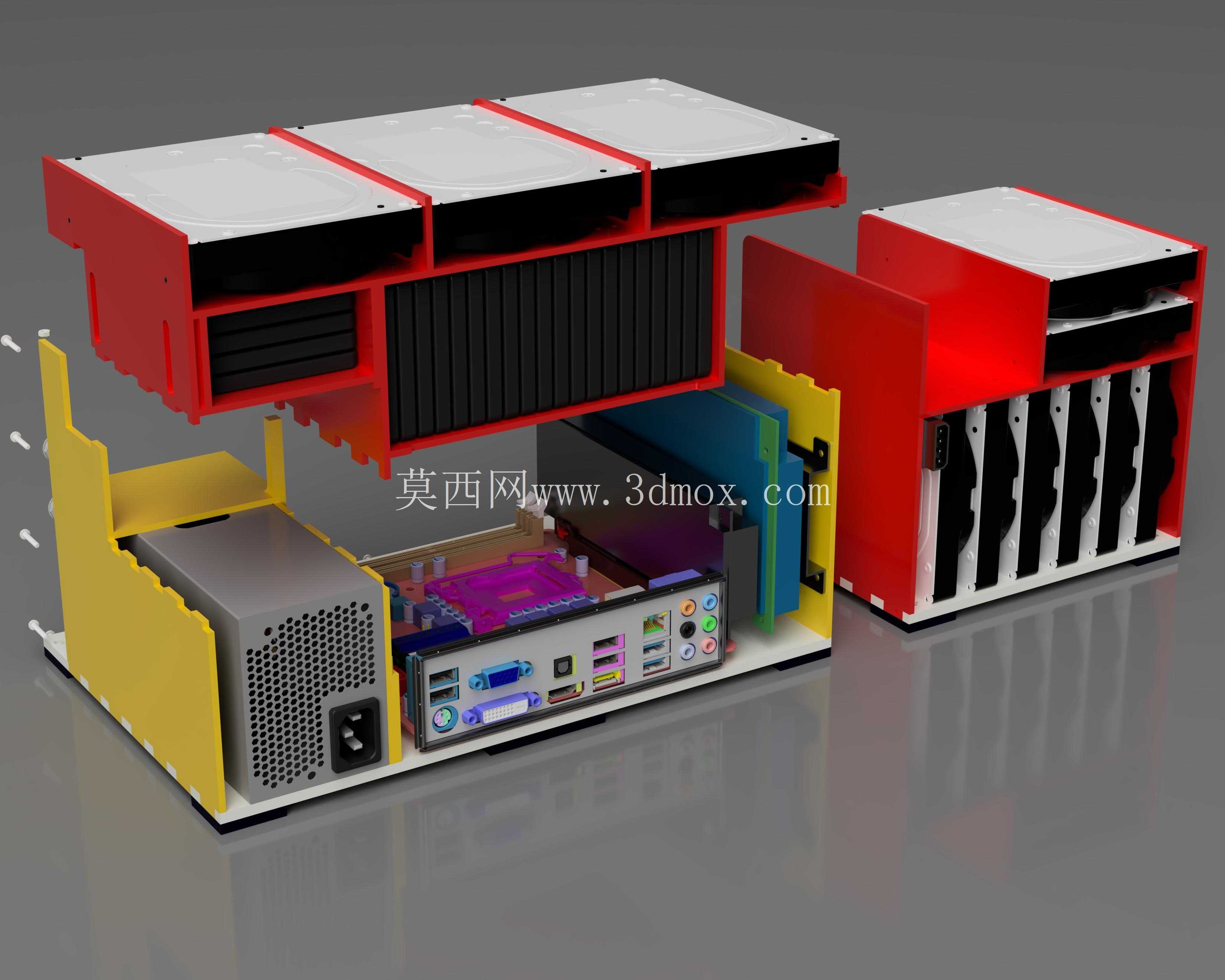

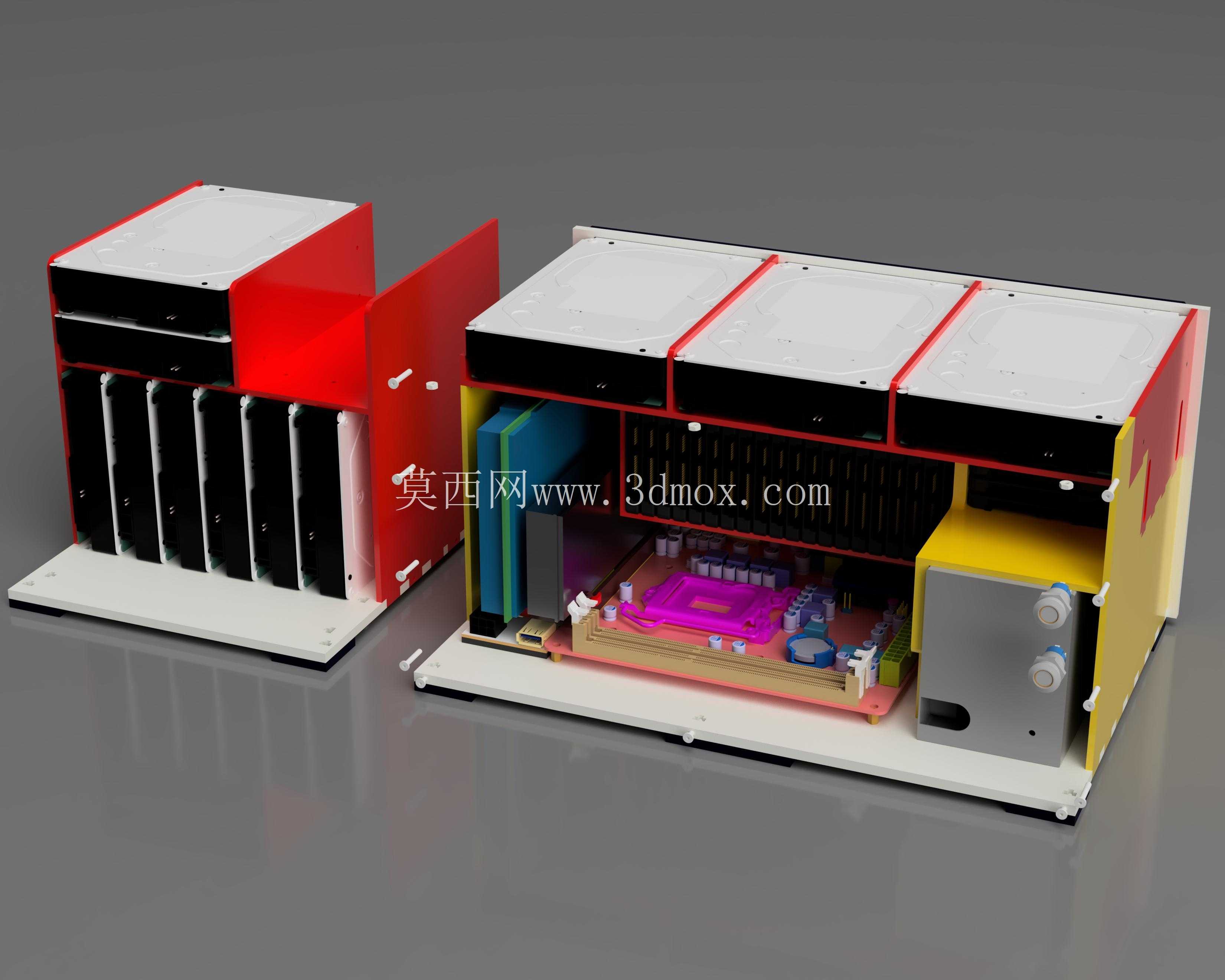

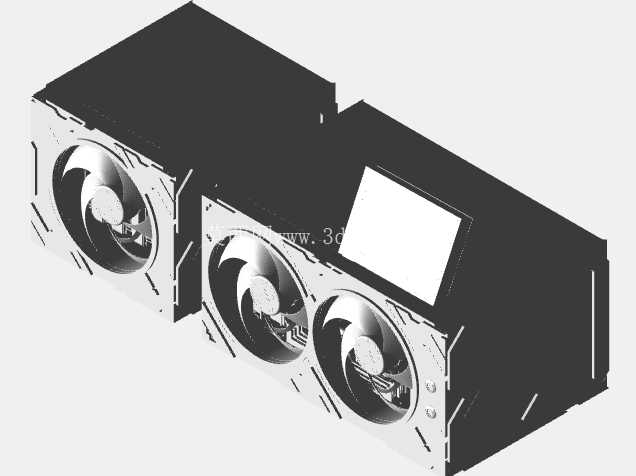

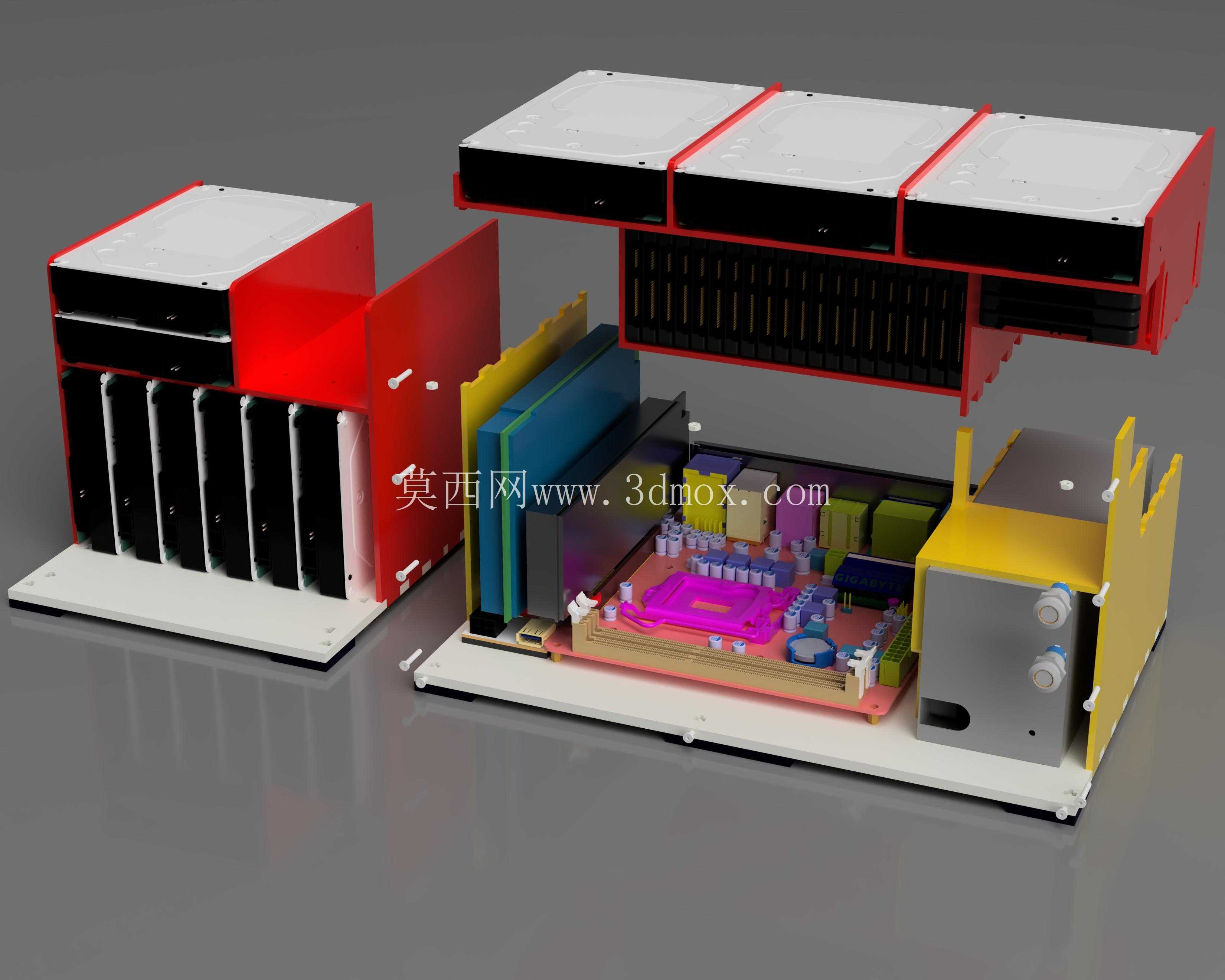

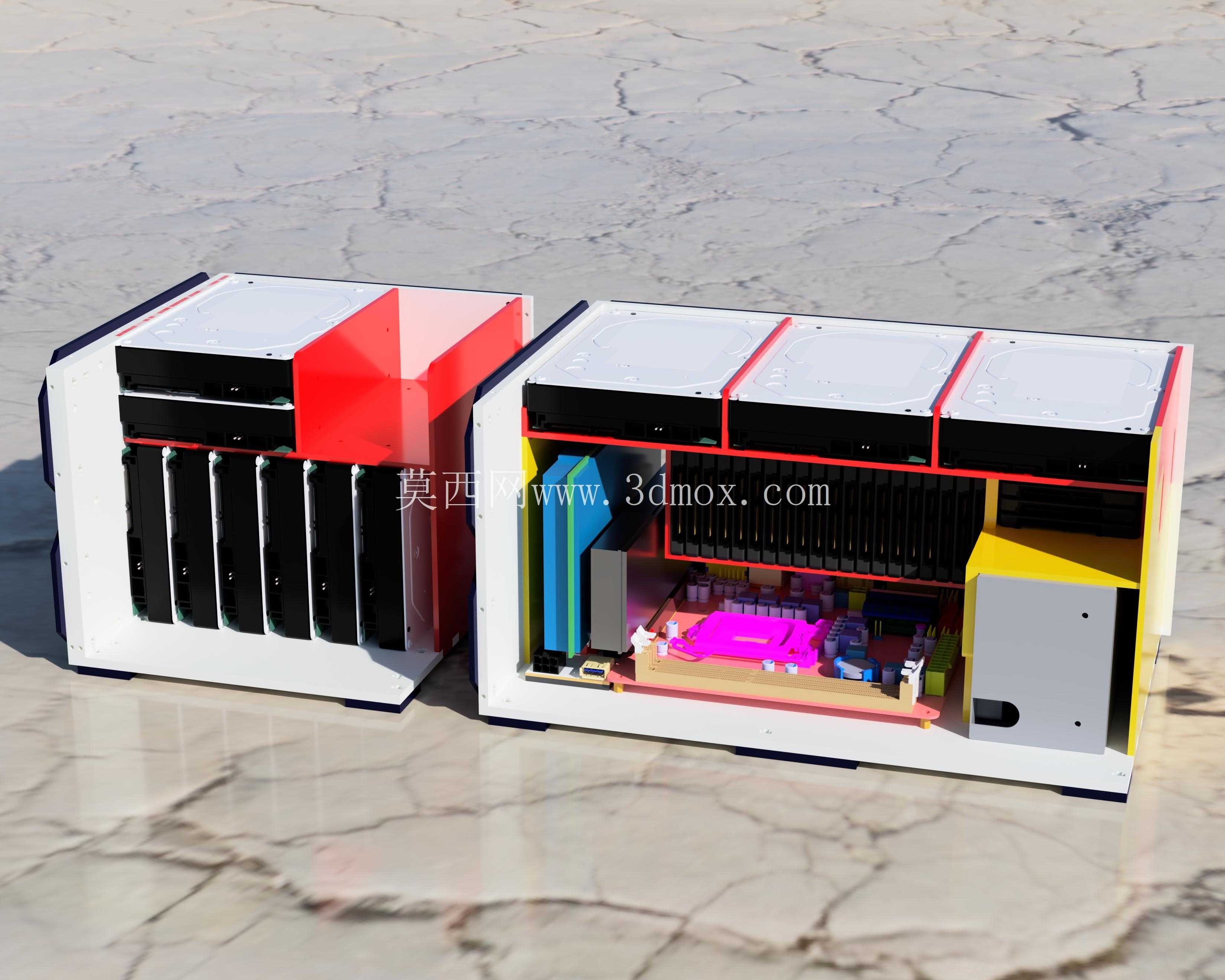

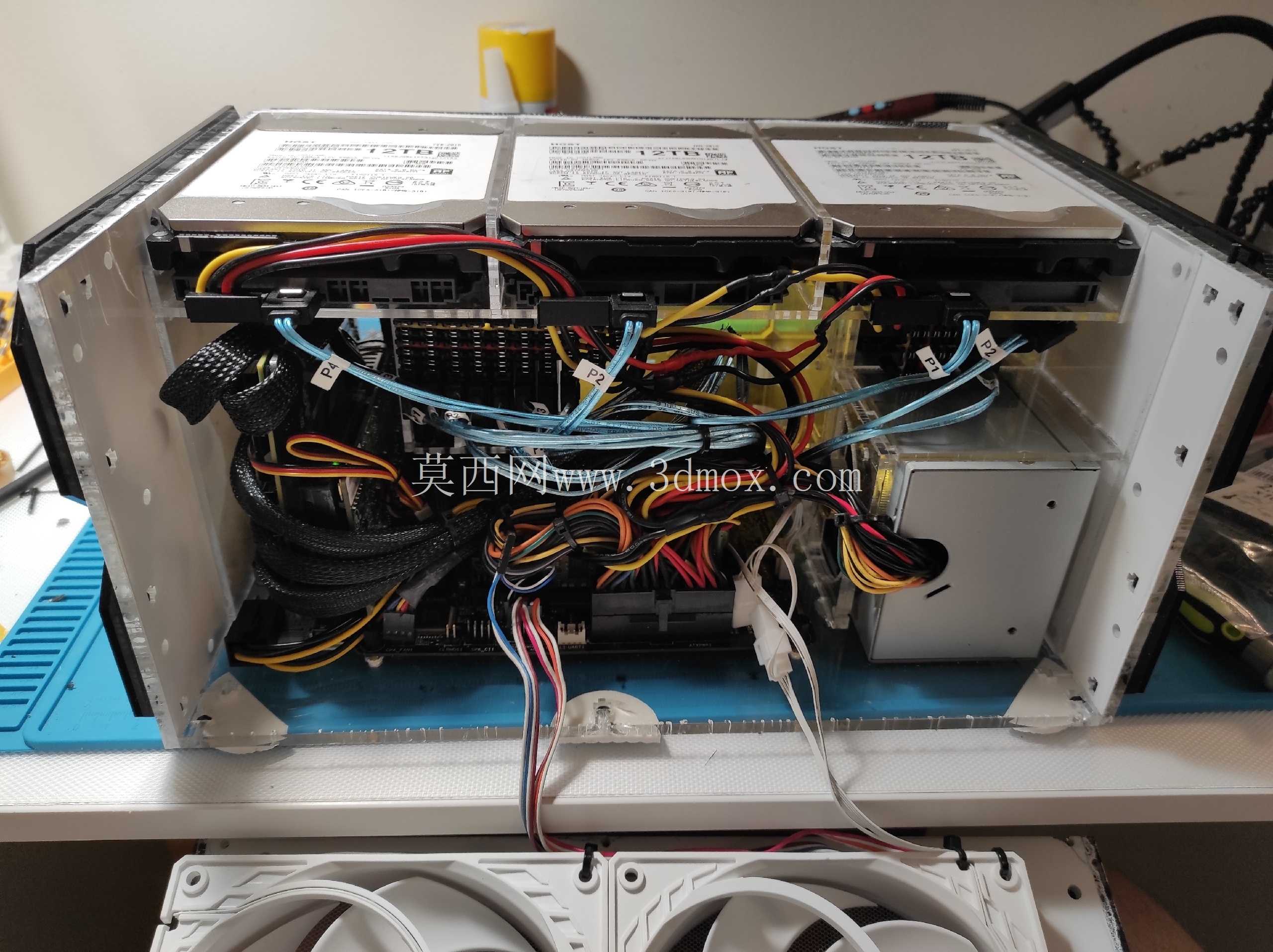

设计思路上，这款机箱摒弃了传统NAS机箱方正厚重的工业风造型，采用模块化拼接的外观设计，通过黑白撞色的亚克力板材搭配棱角分明的切角造型，让设备兼具功能性与桌面装饰属性。结构设计上采用板材激光切割加工工艺，所有结构件均可通过平板板材切割后拼接组装，无需复杂的开模工序，降低小批量制作的成本，同时也方便爱好者自行修改尺寸、更换不同颜色的板材实现个性化定制。内部结构采用分层布局，底层预留硬盘安装支架的固定位，中层设置主板与电源的安装区域，上层预留走线空间与扩展接口位置，所有硬盘位均设计了免工具快拆结构，方便后期更换硬盘时无需完全拆解机箱。

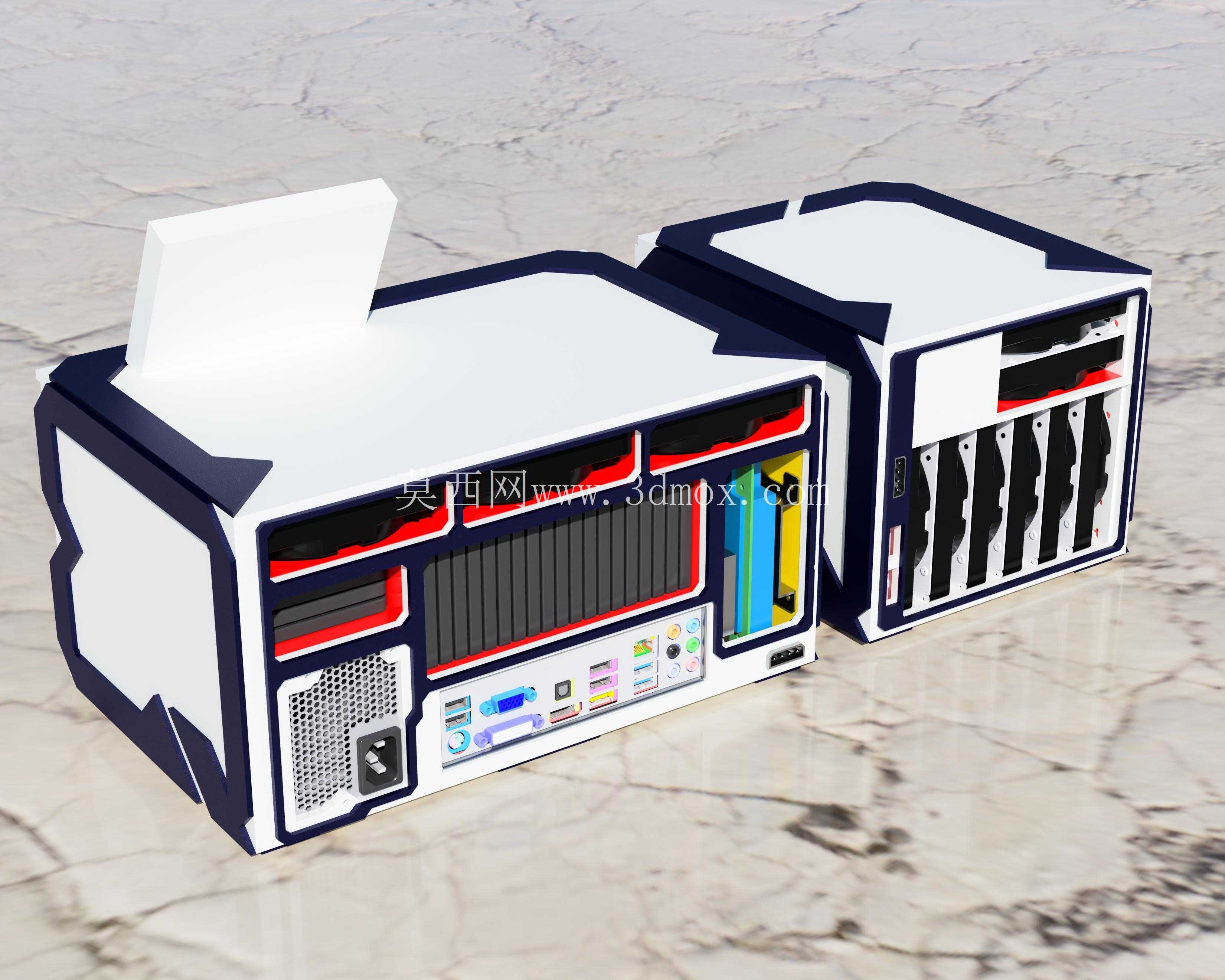

在外形尺寸与安装边界方面，该机箱严格遵循Mini-ITX主板的安装规范，主板固定孔位完全符合行业标准，可兼容所有市售Mini-ITX规格主板；电源位支持SFX小尺寸电源，避免标准ATX电源占用过多内部空间；硬盘安装位的间距严格按照硬盘运行的散热要求预留，相邻硬盘之间保留足够的通风间隙，同时避免硬盘运行时的振动相互传导；机箱整体宽度控制在双风扇并列的尺寸范围内，深度与高度均适配常规桌面摆放的空间要求，后部接口区域预留了主板IO接口、电源接口的开孔位置，所有开孔尺寸与位置均对应标准配件的安装公差，避免组装时出现干涉问题。板材拼接处设计了定位卡槽，组装时可快速对齐板材位置，降低组装难度，同时提升整体结构的刚性，避免多硬盘运行时的振动导致机箱结构松动。
