紧凑型双盘位NAS迷你PC机箱结构设计

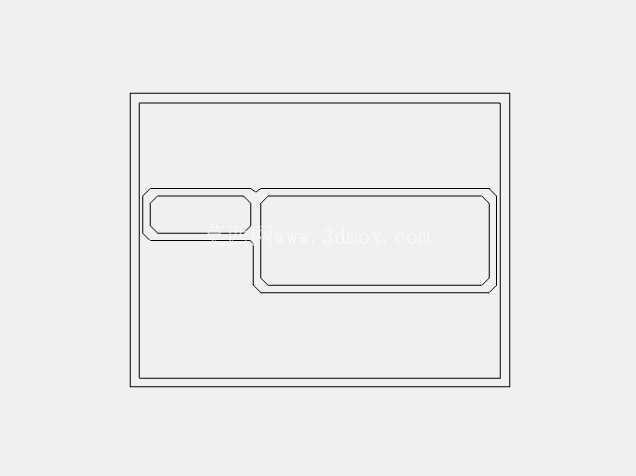

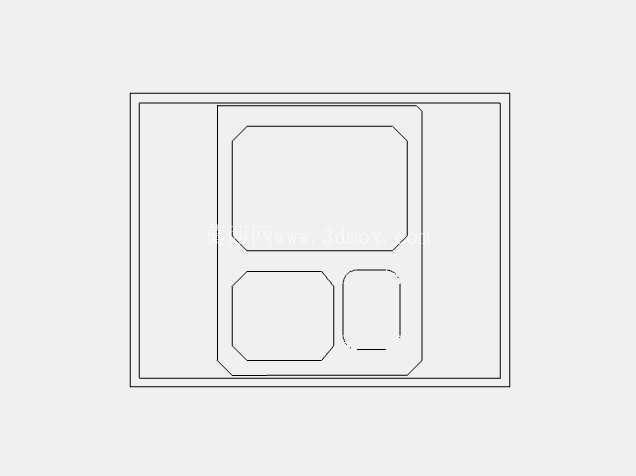

　　这款紧凑型机箱的设计初衷，是为小空间部署的RAID架构SSD存储NAS设备提供适配载体，解决常规NAS机箱体积偏大、难以嵌入桌面紧凑工位、小型设备机柜夹层的痛点，同时兼顾DIY组装的加工便利性，不需要开模注塑，仅通过常规板材激光切割即可完成所有结构件加工，大幅降低小批量自制或者个人DIY的加工门槛。

　　从实际应用场景来看，该机箱可适配家庭私有云存储搭建、小型工作室本地数据备份节点、嵌入式工控数据采集终端的主机承载需求，整体外形采用方正切角设计，外部轮廓没有突出的冗余结构，可直接平放于桌面、塞入显示器支架下方的闲置空间，也可通过侧边预留的固定孔位挂载到弱电箱内侧、机柜立柱等垂直安装面，安装边界控制十分克制，不会占用过多周边设备的排布空间。

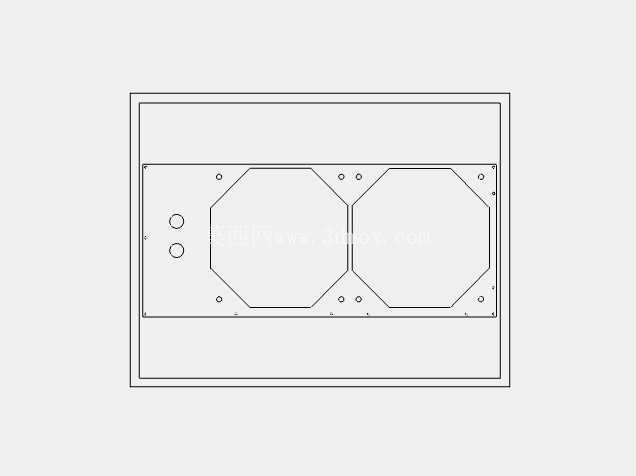

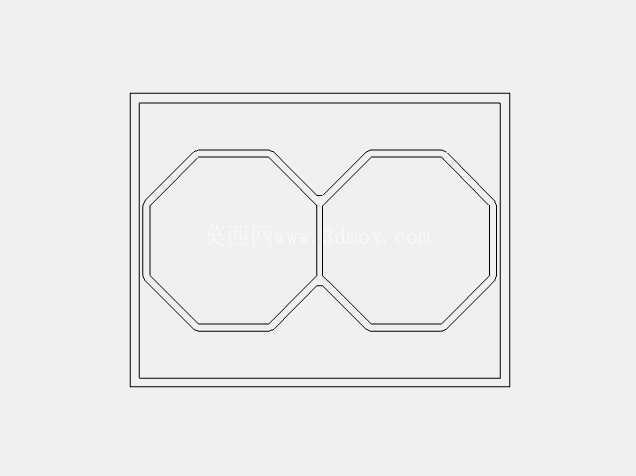

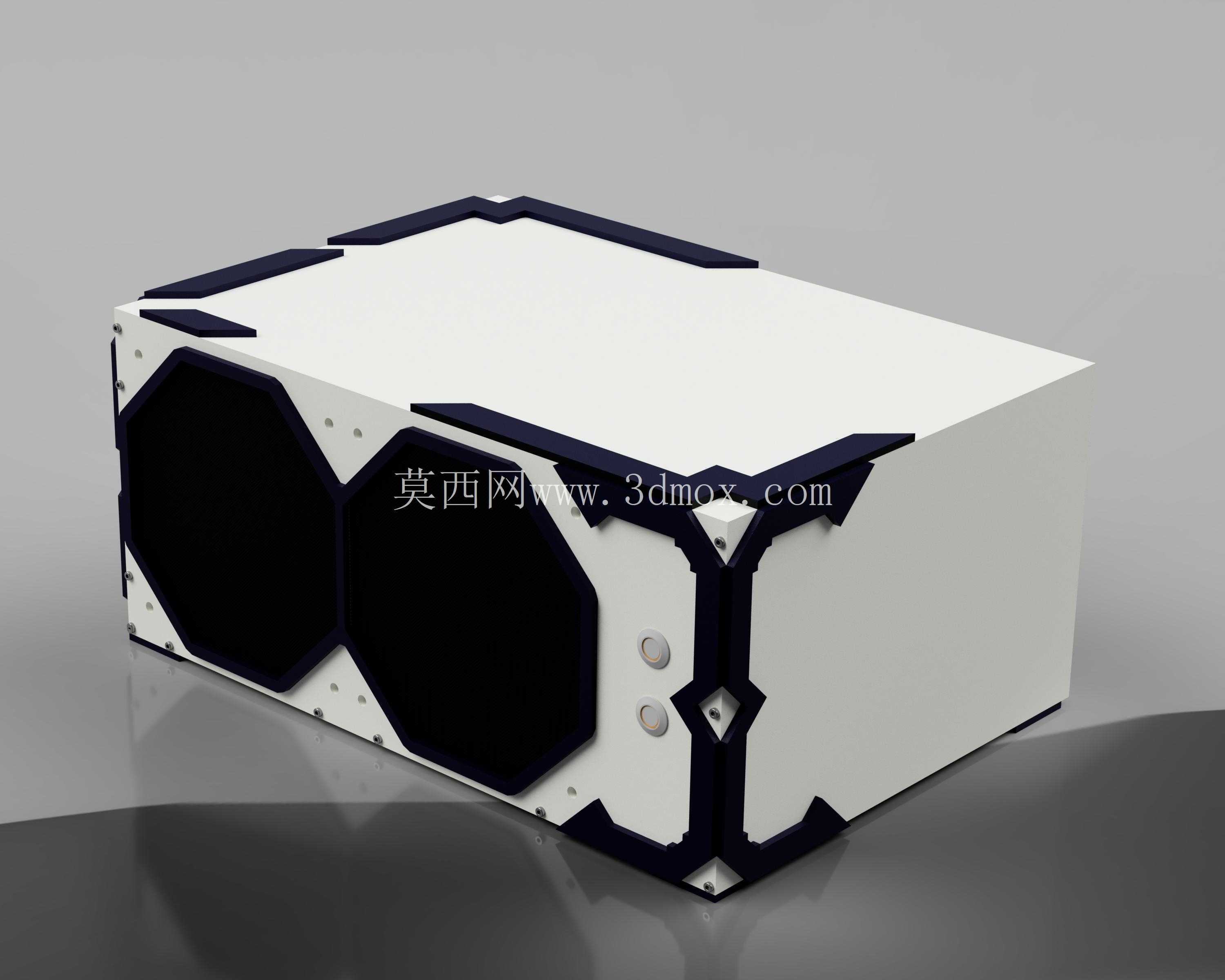

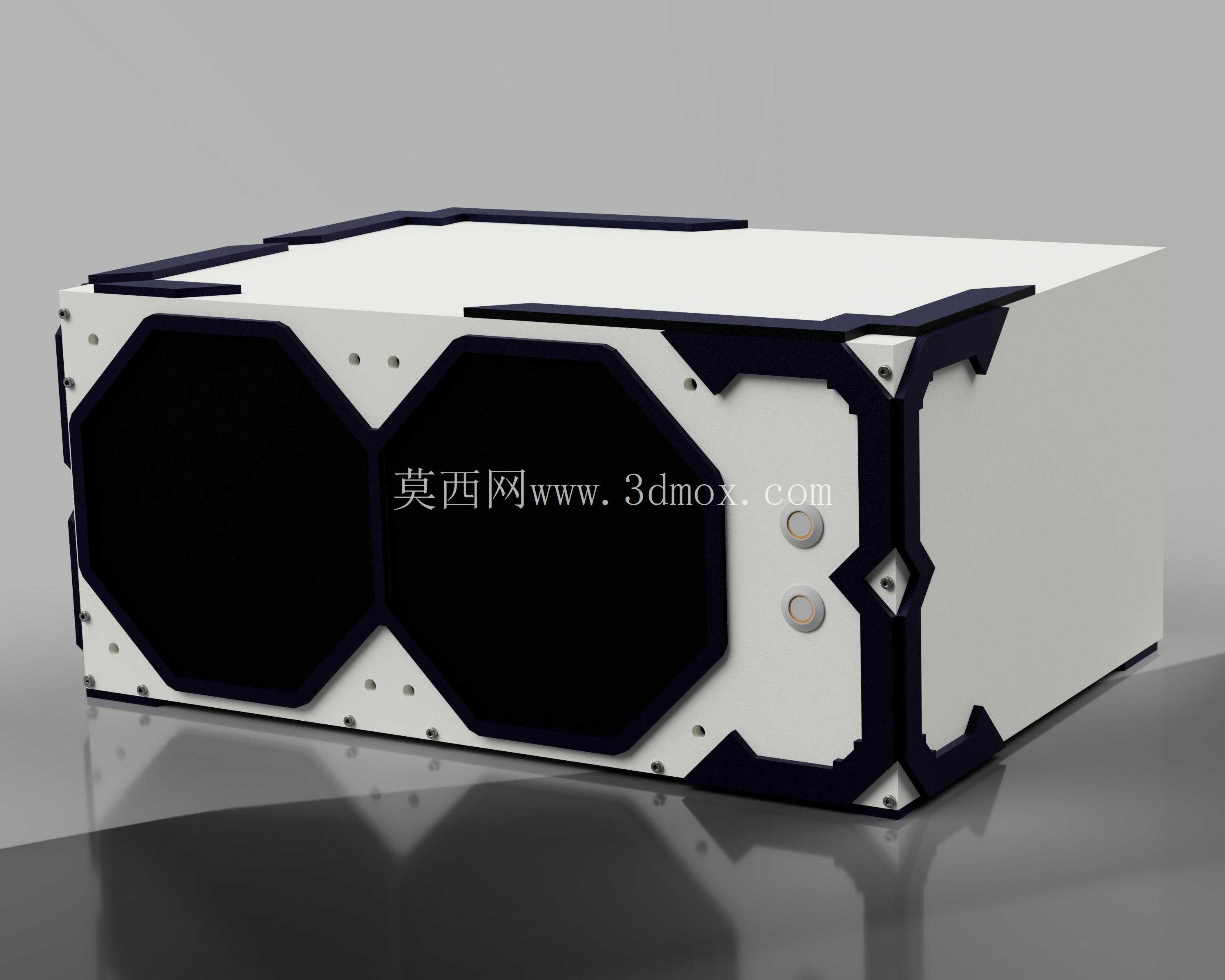

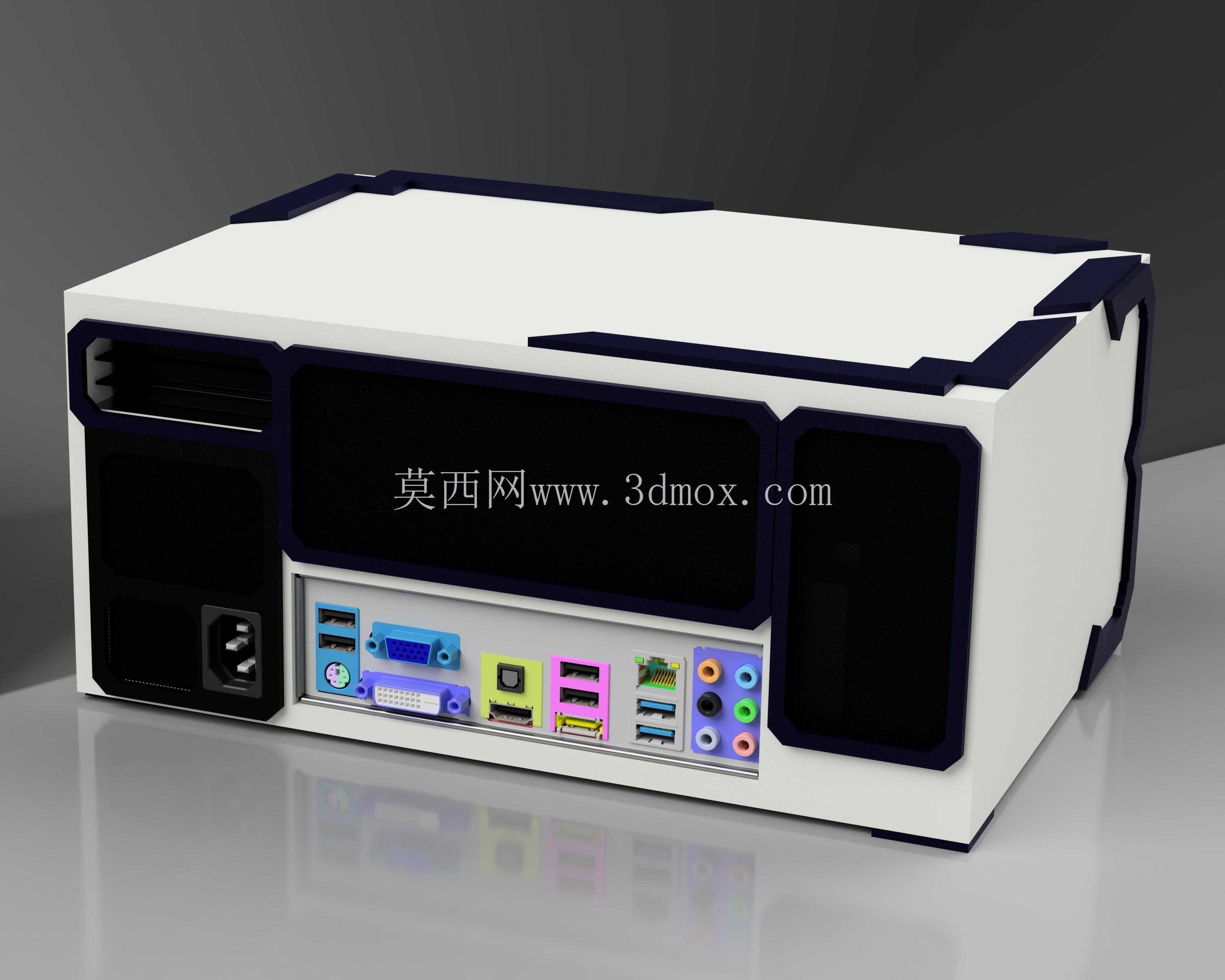

　　结构设计上，前面板配置双大尺寸通风开口，可适配两个标准尺寸的散热风扇，针对多块SSD持续读写时的发热问题形成直通风道，气流直接覆盖存储介质与主板安装区域，不需要额外加装导风结构即可满足低转速下的散热需求，运行噪音控制表现优于同体积的常规ITX机箱。箱体边角采用拼接式护角结构，所有板材连接位置都设计了对应的卡槽定位，组装时不需要复杂的工装夹具，板材切割完成后可直接通过卡槽对位，配合紧固件完成整体装配，拼接公差可控制在激光切割的常规精度范围内，不会出现板材错位、拼接缝隙不均的问题。

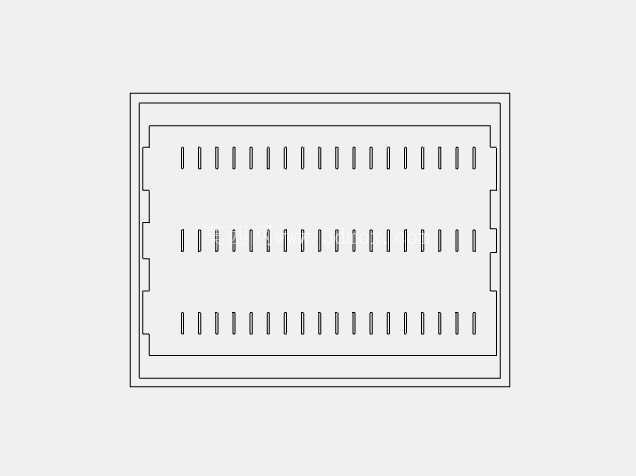

　　材质选择上，主体结构可采用不同颜色的亚克力板材加工，白色作为主体盖板、黑色作为边角护边与前面板通风区域装饰、群青色作为结构加强件，兼顾结构强度与外观辨识度，所有板材的厚度统一适配常规激光切割加工的常用规格，不需要特殊定制板材厚度，加工时可直接选用市面常规现货板材，减少材料采购的等待周期。

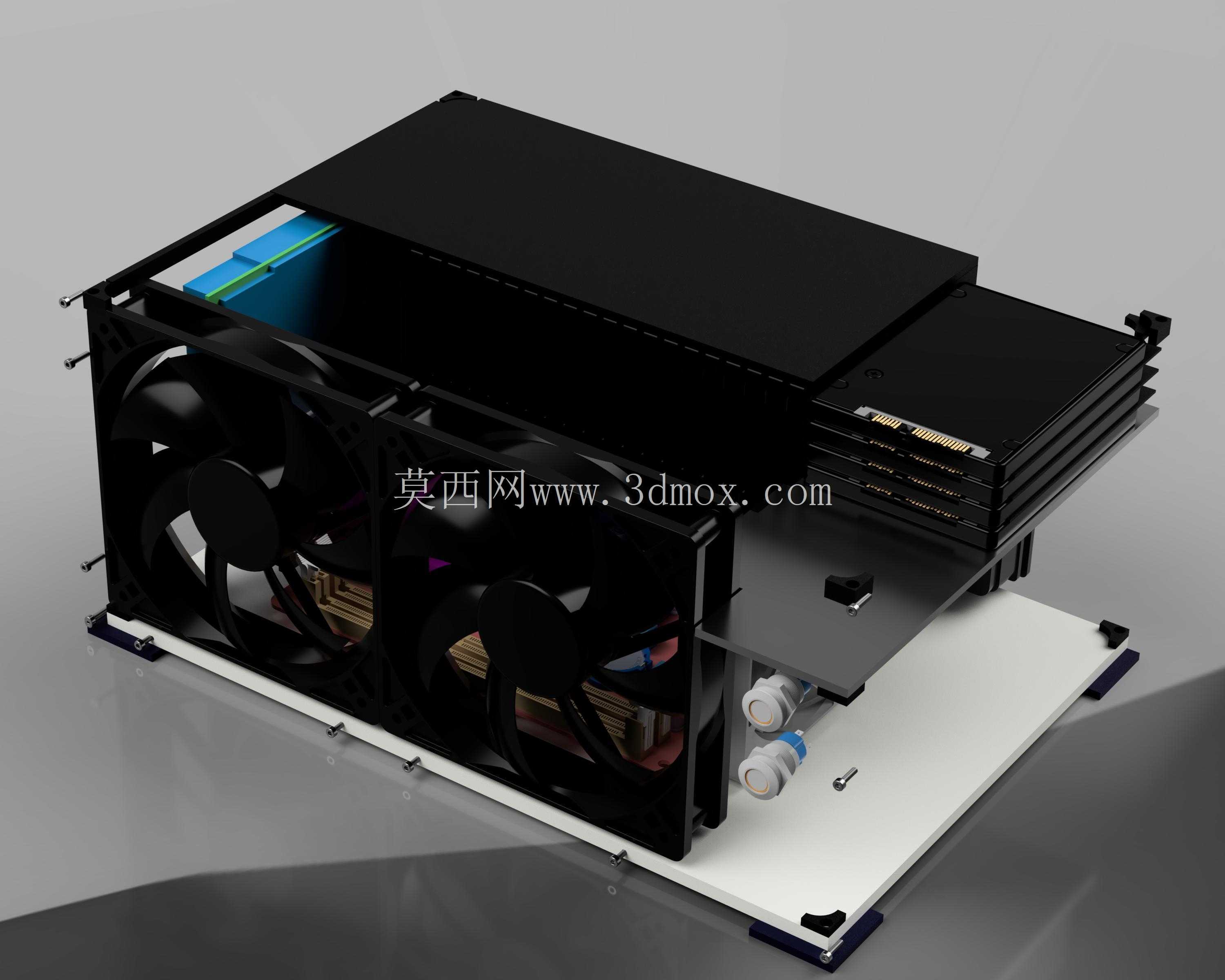

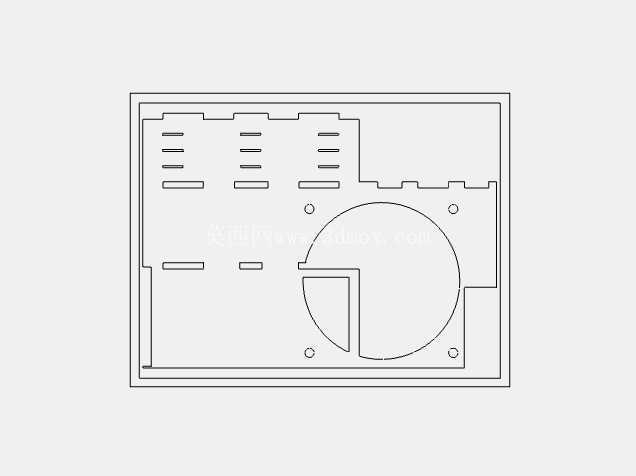

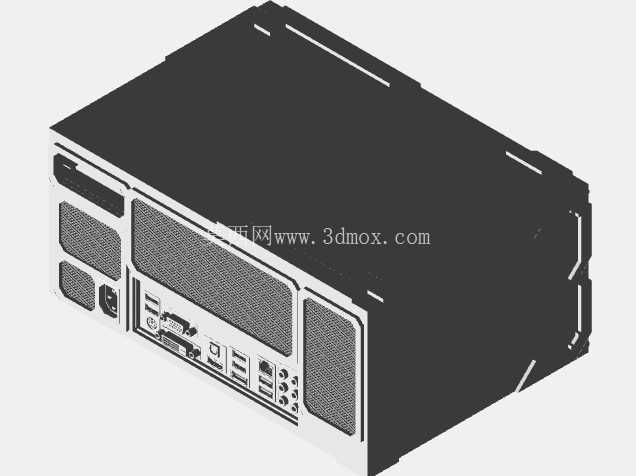

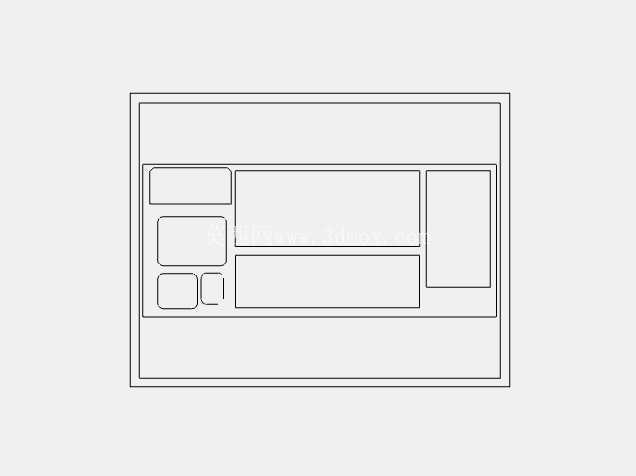

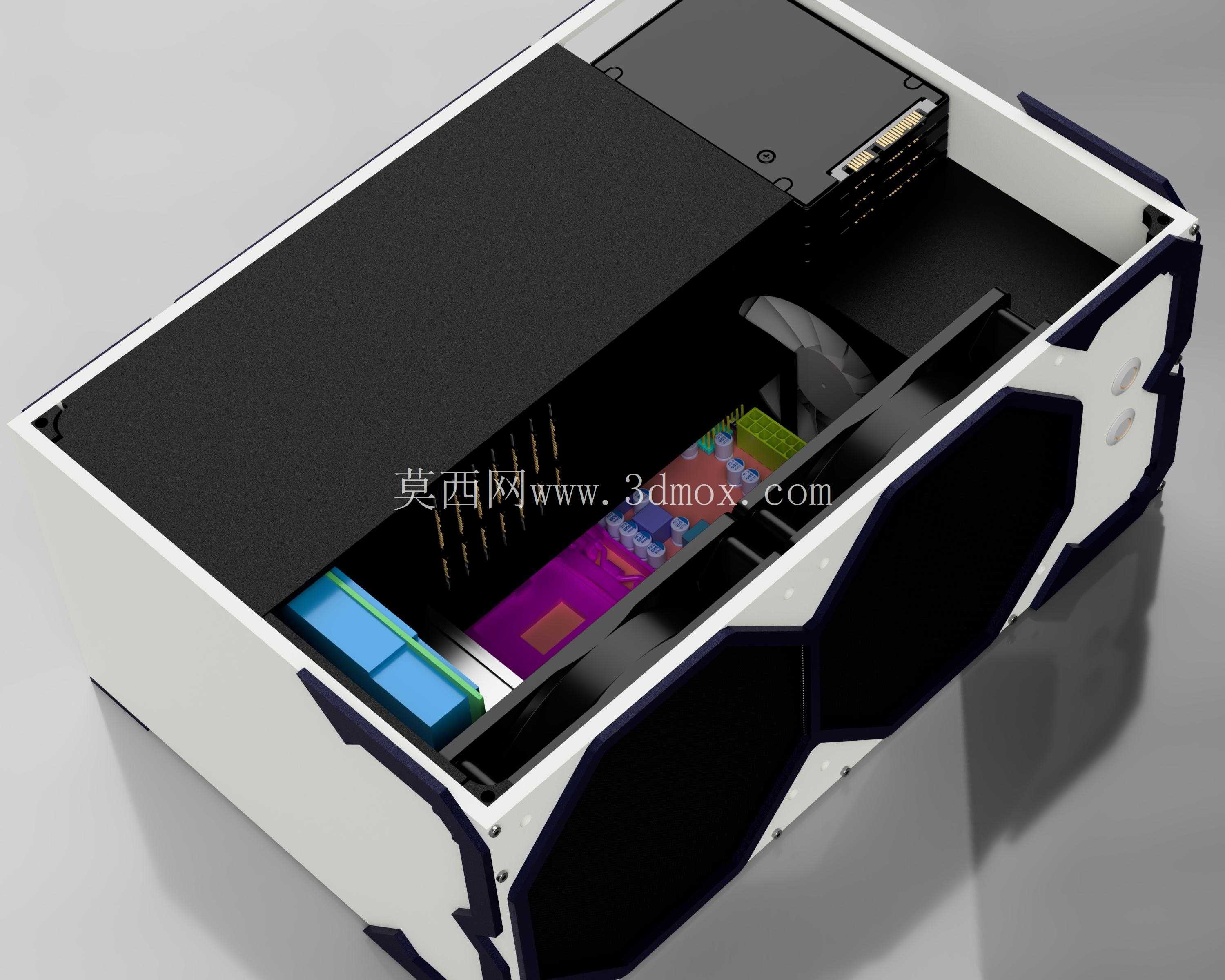

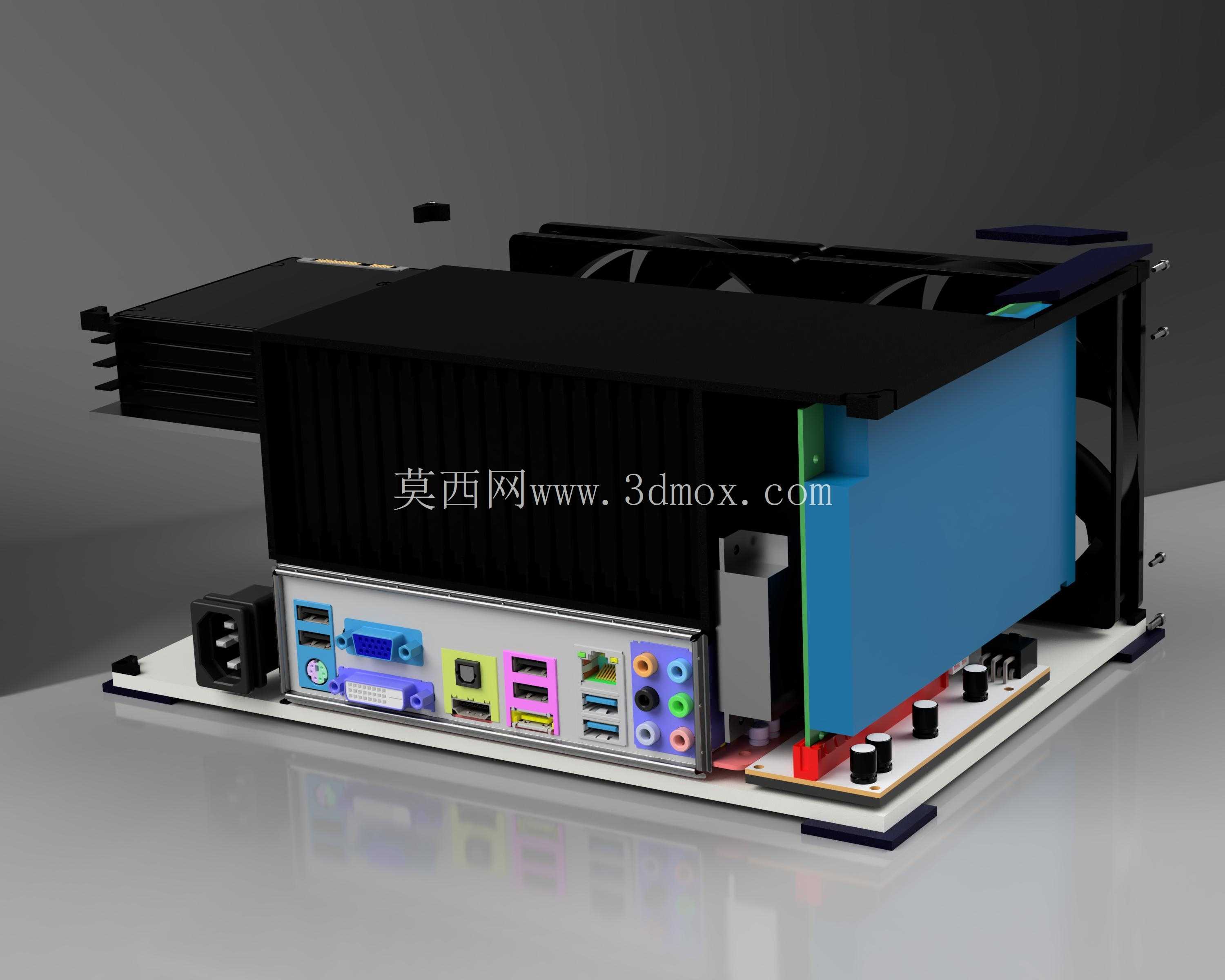

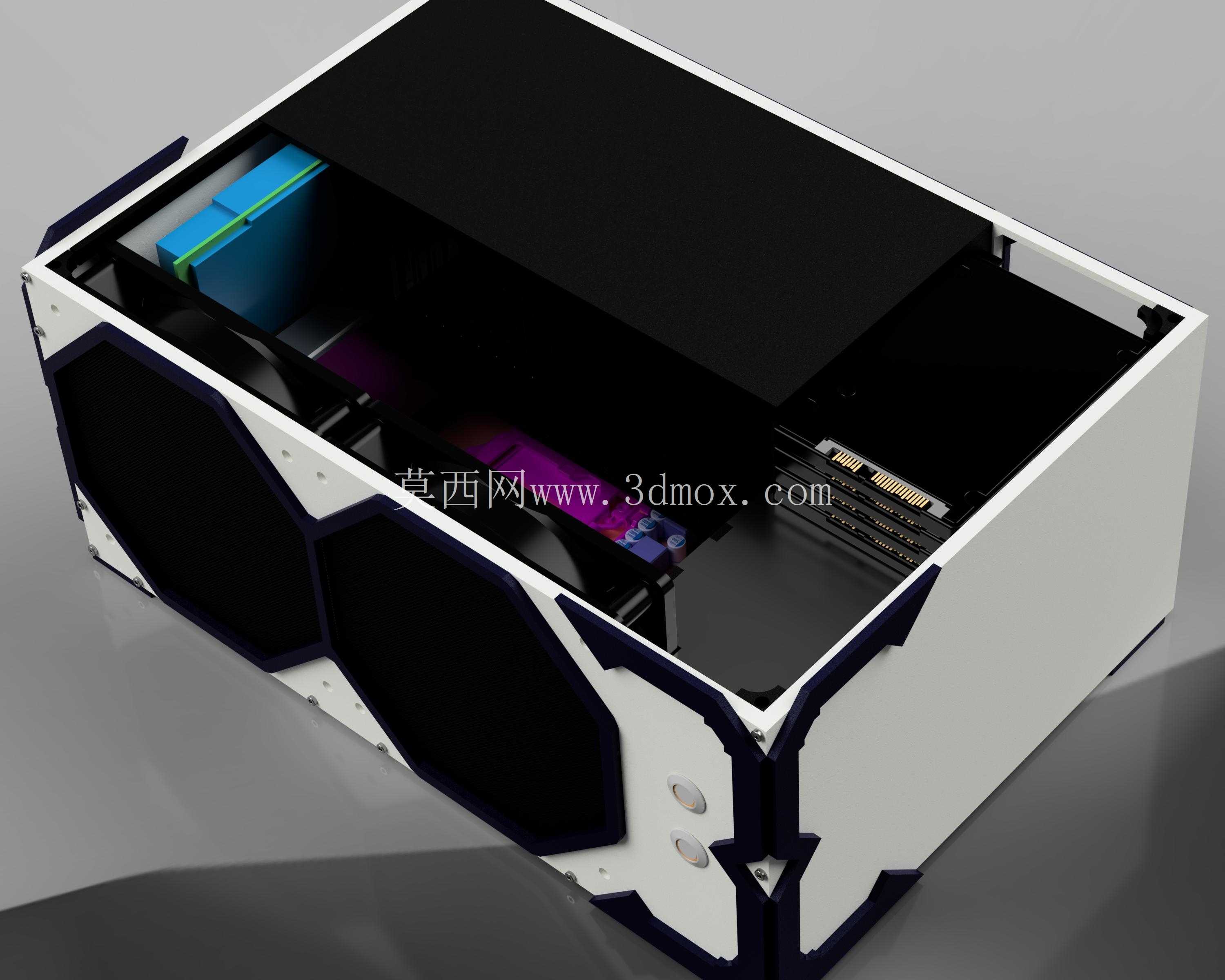

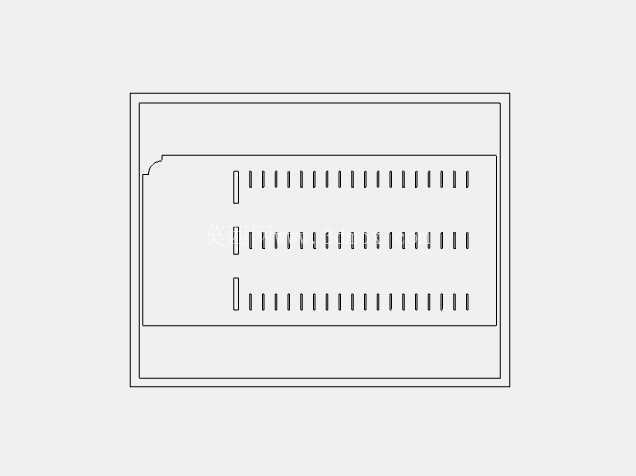

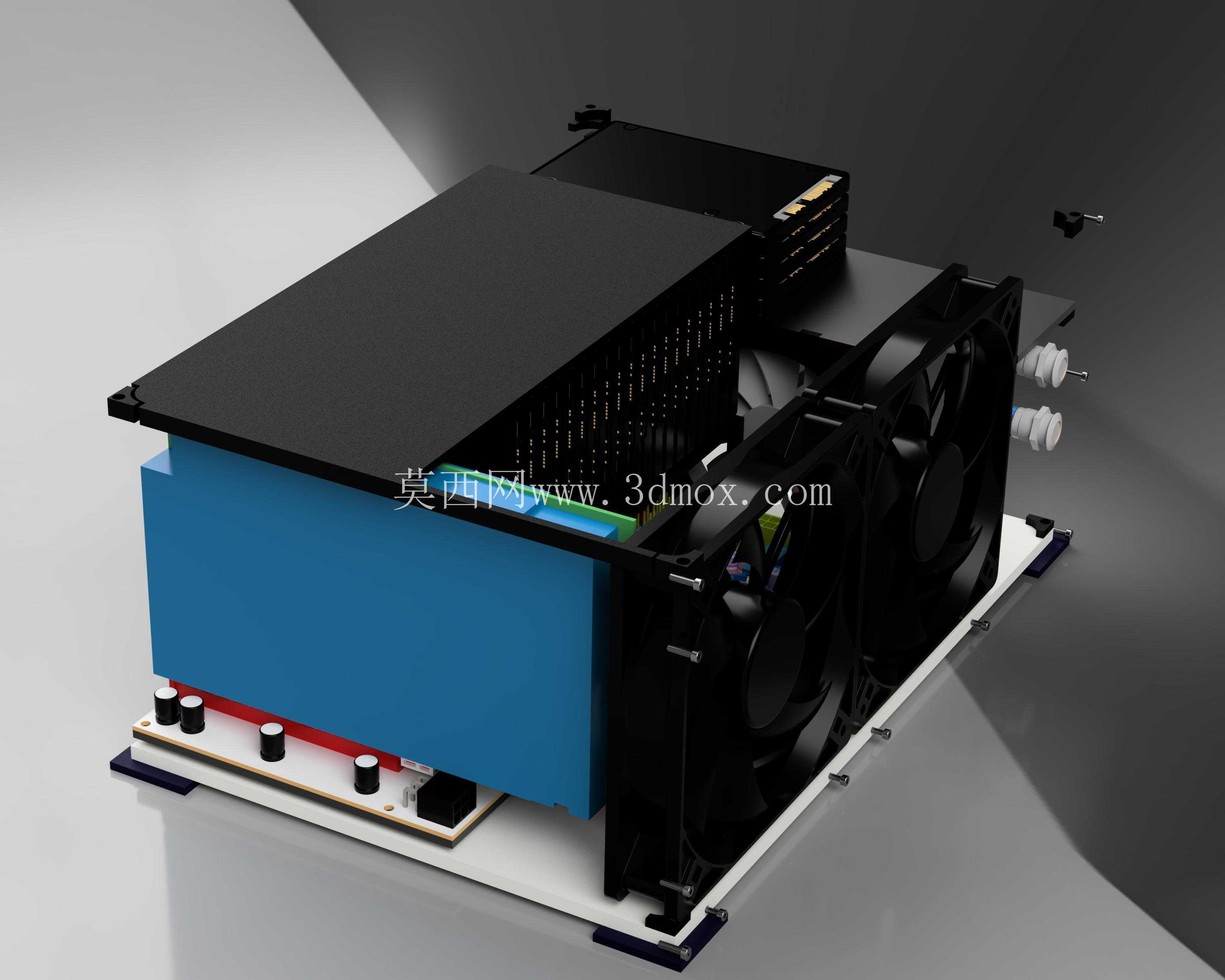

　　内部空间布局方面，预留了适配RAID控制器的安装位置，可容纳多块2.5英寸SSD硬盘，主板安装位适配迷你尺寸的工控主板，电源接口、数据接口的位置都在箱体对应位置预留了开口，不需要二次加工即可完成所有外设的插接，内部走线空间沿箱体侧边排布，不会干扰风道流通，也不会出现线材挤压硬盘或者主板元件的问题。箱体侧面预留了状态指示灯的开孔位置，可直接对应主板的电源、硬盘状态指示灯，不需要额外加装导光件即可在外部观察设备运行状态。

　　从装配逻辑来看，整个机箱的拆解与组装不需要特殊工具，常规的十字螺丝刀即可完成所有紧固件的拆装，后期维护更换硬盘、清理风扇灰尘时，仅需要拆卸对应位置的盖板即可，不需要完全拆解整个箱体，维护操作的便捷性做了针对性优化。所有板材的切割路径都做了圆角处理，避免组装和使用过程中锋利的切割边缘划伤操作人员，拼接位置的受力点都做了局部加厚处理，长期使用不会出现板材变形、拼接处开裂的问题，即使多次拆装维护，结构精度也能保持稳定。
