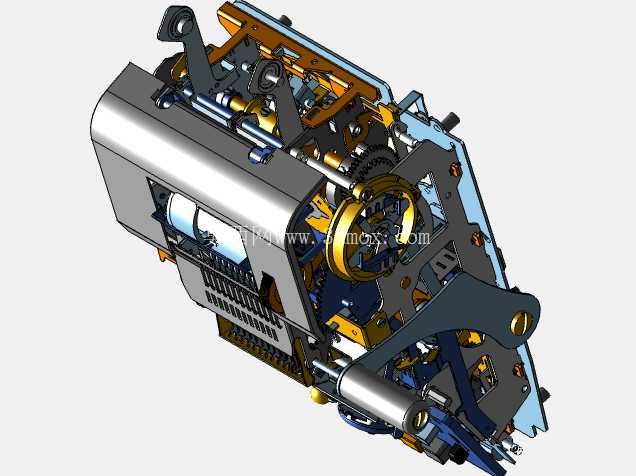

老式打字机核心传动机构三维结构

这套结构复刻了经典便携打字机的核心动力传递与执行端布局，整体围绕敲击输入到字锤击打、走纸进位的全链路动作逻辑搭建，所有部件的相对位置完全匹配实体设备的装配关系，没有做简化或艺术化调整。从实际应用场景来看，这类结构是上世纪中后期办公文印设备的核心机械载体，依靠纯机械联动完成字符输入、换行、走纸的全套动作，不需要额外电控单元介入，所有动作响应完全依靠零件间的硬连接传递动力，哪怕在无供电的场景下也能完成文档录入工作，在当时的野外作业、移动办公场景下是不可替代的文印工具。

从功能特性上拆解，整套结构可以拆分为三个独立又互锁的动作模块：首先是按键输入的动力传导模块，由多组长度不一的冲压连杆组成，每个连杆对应一个字符按键，当按键被按下时，连杆会绕固定销轴转动，将竖直方向的按压力转化为水平方向的摆动力，传递到字锤选择机构；其次是字锤击打与色带抬升模块，核心是一组分度凸轮与扇形齿轮配合的选位结构，接收到连杆传递的动力后，凸轮会转动对应角度，将匹配当前按键的字锤推到击打位，同时联动色带抬升杆，将碳带抬升到字锤与纸张之间，完成字符转印；最后是走纸与进位联锁模块，每次击打动作完成后，棘爪会推动棘轮转动固定齿距，带动走纸胶辊转动一个字符宽度的距离，当触发换行按键时，另一组连杆会解锁胶辊的轴向锁止结构，允许手动推动胶辊完成换行复位，整套联锁逻辑完全依靠机械结构的位置配合实现，没有任何冗余的动作传递。

设计思路上完全遵循老式便携打字机的紧凑化布局原则，所有传动部件都被压缩在厚度不到120毫米的金属框架内，框架采用0.8毫米厚的冲压钢板弯折成型，既作为所有部件的安装基准，也承担外壳防护的作用，不需要额外的内部支撑骨架。零件的选型完全匹配量产设备的工艺特性：所有连杆都采用冷冲压工艺成型，孔位一次冲压完成，不需要二次机加工，适合大批量生产；齿轮组采用小模数直齿圆柱齿轮，模数统一为0.5，压力角20度，传动间隙控制在0.05毫米以内，既保证传动精度，也能降低长期使用后的磨损量；所有转动副都采用铜套作为滑动轴承，直接压装在钢板框架的预制孔内，不需要额外的轴承座，大幅压缩了整体装配空间。

从安装边界与尺寸参数来看，整套机构的最大外轮廓尺寸为320毫米×280毫米×110毫米，所有向外的连接接口都预留了标准安装位：底部的四个固定脚孔位间距为280毫米×220毫米，适配同系列打字机的外壳底座安装孔，不需要额外打孔改造；走纸胶辊的两端伸出轴直径为8毫米，伸出长度15毫米，可直接匹配原厂的走纸旋钮与换行扳手；按键端的连杆伸出位高度统一为45毫米，可直接安装标准尺寸的打字机按键帽，不需要调整连杆长度。在装配逻辑上，整套结构采用分层装配的设计，先将主框架固定在工装台上，依次安装底部的走纸棘轮棘爪组件、中部的凸轮选位机构、上部的字锤与连杆组，最后安装两侧的侧盖板与操作件，所有部件的固定螺丝都采用统一规格的M2.5十字螺丝，减少装配时的工具切换，也降低后期维护的配件成本。

从结构可靠性角度看，这套设计充分考虑了长期高频使用的磨损问题，所有存在相对滑动的接触面都预留了润滑脂存储槽，比如凸轮与摆杆的接触面上开有宽度1毫米的环形油槽，可存储足够的润滑脂，保证数万次击打动作不需要额外补脂；棘爪与棘轮的接触位置做了淬火硬化处理，表面硬度达到HRC45以上，避免长期使用后出现棘爪打滑、进位不准的问题；字锤的击打端做了圆弧过渡处理，避免应力集中导致的字锤断裂，同时击打力度通过复位弹簧的预紧力可调，可适配不同厚度的纸张与不同厚度的色带，保证字符转印的清晰度一致。需要注意的是，这套结构还原时省略了部分细小的弹簧件，部分非关键受力位置的零件尺寸存在小幅偏差，仅作为结构原理参考与机械设计教学使用，不能直接作为量产加工的图纸依据，若要制作可实际工作的实体设备，还需要对弹簧参数、零件配合公差做进一步的校准与调整，匹配实际加工的工艺精度要求。
