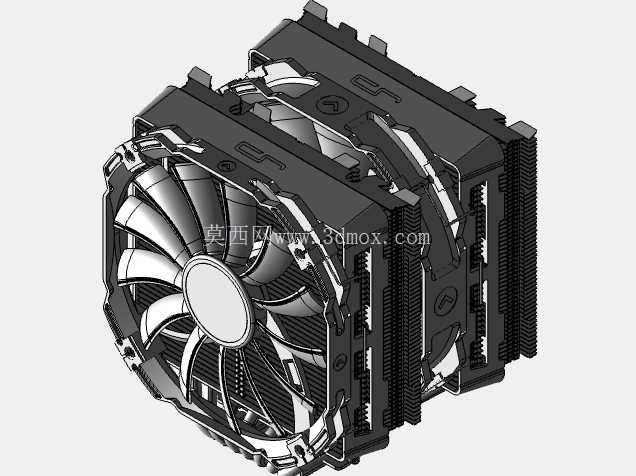

双塔结构CPU热管风冷散热器三维结构

这款双塔结构的CPU风冷散热模组，主要面向台式计算机主机的处理器散热场景，覆盖桌面级常规功耗处理器的散热需求，可适配主流消费级台式机主板的处理器安装位，也可兼容部分工控机、小型工作站的处理器散热改造场景。从实际使用场景来看，这类散热模组需要在密闭的机箱风道环境内，通过风扇主动送风配合热管导热、鳍片散热的组合，将处理器工作产生的热量快速传导至空气中，避免处理器因积热出现降频、宕机等问题，保障计算设备长时间稳定运行。

从功能特性来看，该模组采用双鳍片塔体搭配双风扇的布局，相比单塔单风扇结构拥有更大的散热接触面积，六根热管采用直触或者铜底焊接的方式与处理器上盖接触，热管内部的相变工质可以快速将热量从底座传导至两侧的鳍片阵列上，两侧的风扇采用相向或者同向送风的方式，让气流完整穿过鳍片之间的间隙，带走鳍片上蓄积的热量。风扇本身采用液压或者动压轴承结构，扇叶做了动平衡校准，在保证风量风压满足散热需求的同时，尽可能降低运行时的振动与风切噪音，适配日常办公、内容创作、游戏负载等不同使用场景下的散热与静音平衡需求。

从设计思路层面，这款模组在结构设计时优先考虑了安装兼容性与散热效率的平衡：双塔的鳍片阵列做了避位设计，在靠近主板内存插槽的一侧将鳍片高度做了收窄处理，避免安装后遮挡高规格的马甲内存，同时塔体的整体高度控制在常规ATX、M-ATX机箱的CPU散热限高范围内，不会出现机箱侧板无法闭合的问题。鳍片本身采用穿片或者扣FIN工艺固定在热管上，保证每一片鳍片与热管之间的接触热阻足够小，不会因为长期使用出现鳍片松动、散热效率衰减的问题。散热底座的接触面做了镜面级打磨处理，安装时配合导热硅脂可以填充处理器上盖与底座之间的微小间隙，进一步降低接触热阻，提升导热效率。

从安装边界与尺寸维度来看，这款散热模组的整体宽度控制在120mm风扇的标准宽度区间，长度方向不会超出主板处理器供电散热片的覆盖范围，避免与主板周边的供电模组、M.2散热装甲产生安装干涉。安装扣具支持主流的英特尔、AMD多代处理器插槽，扣具的压力螺丝做了扭矩限制设计，安装时不需要额外控制拧入力度，即可保证底座与处理器上盖的压力均匀，不会出现压力过大压损处理器基板、或者压力过小接触不良的问题。风扇的供电接口采用标准的4针PWM调速接口，可以直接插接在主板的CPU_FAN插针上，主板可以根据处理器的实时温度动态调整风扇转速，在低负载时降低转速减少噪音，高负载时提升转速保证散热能力。

在结构细节上，风扇与鳍片之间采用减震胶钉固定，避免风扇运行时的振动传递到鳍片、塔体再传导至主板，减少整机的共振噪音。鳍片的边缘做了折边或者钝化处理，生产装配以及用户自行安装清理时不会被锋利的鳍片边缘划伤。热管的排布采用错位布局，让每根热管传导的热量可以均匀分散到整个鳍片阵列上，不会出现局部鳍片热量蓄积、散热效率不均的问题。整个模组的重量控制在合理区间内，不会因为过重导致主板长期使用后出现PCB弯曲变形的问题，同时塔体的固定结构采用背板加固设计，将散热器的重量分散到主板背部的更大面积上，进一步降低主板的受力负荷，提升长期使用的结构可靠性。
