薄型下压式CPU风冷散热器结构设计

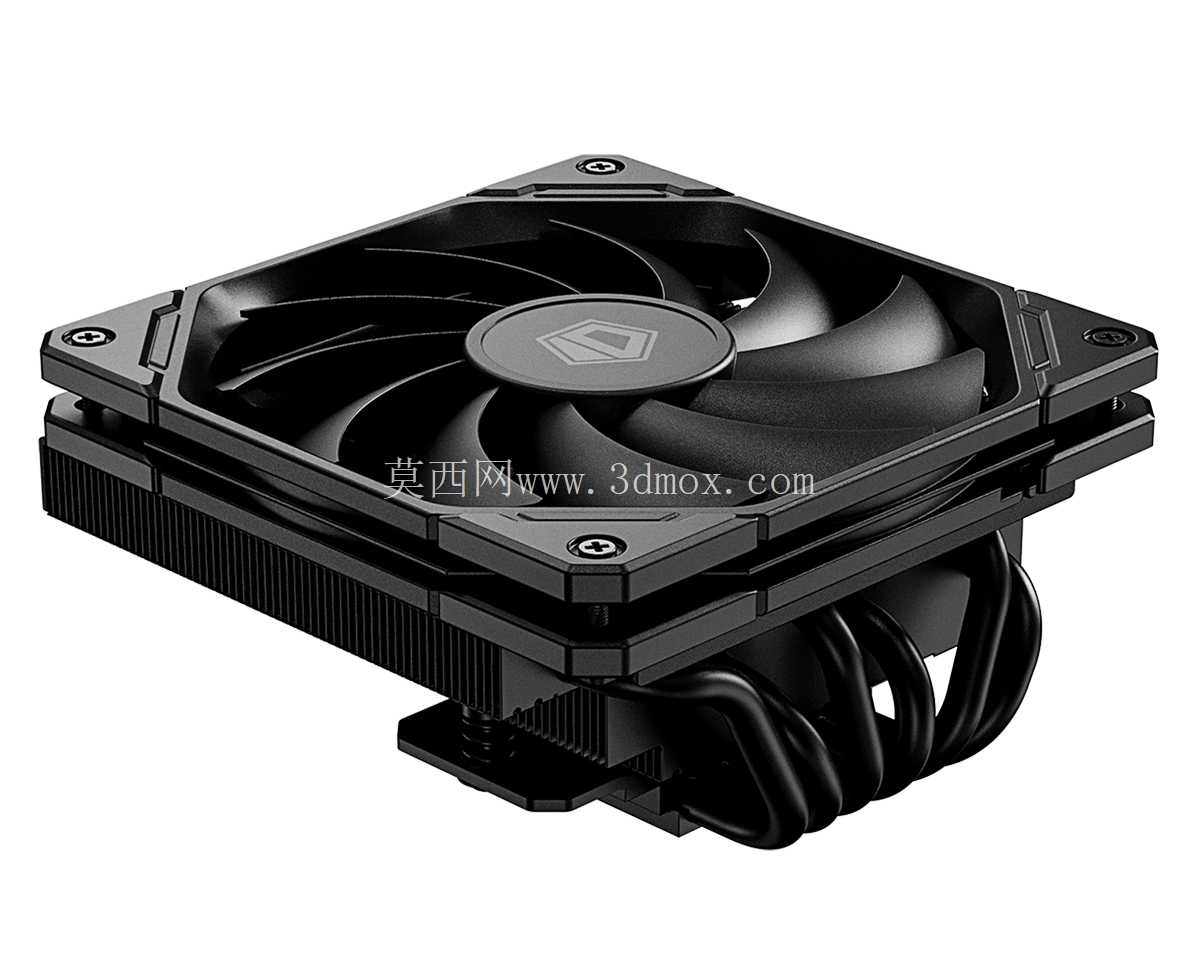

　　这款薄型下压式风冷散热结构，核心定位是小尺寸紧凑型计算设备的热管理场景，针对MINI-ITX架构的HTPC主机、紧凑型工业控制终端、嵌入式小型计算设备这类内部空间极度受限的装机场景设计，解决了常规塔式散热器高度超限、侧吹散热器无法兼顾周边供电模块散热的痛点。从结构设计逻辑来看，整体采用下压式出风路径，风扇运转时产生的气流垂直向下穿过鳍片组后，会向四周均匀扩散，除了带走CPU核心传导的热量之外，还能顺带覆盖CPU插槽周边的主板供电MOS管、内存颗粒、M.2存储设备的散热区域，这对于没有额外预留机箱风扇安装位的超薄机箱来说，能有效降低主板局部积热的风险，避免小机箱内部出现热岛效应。

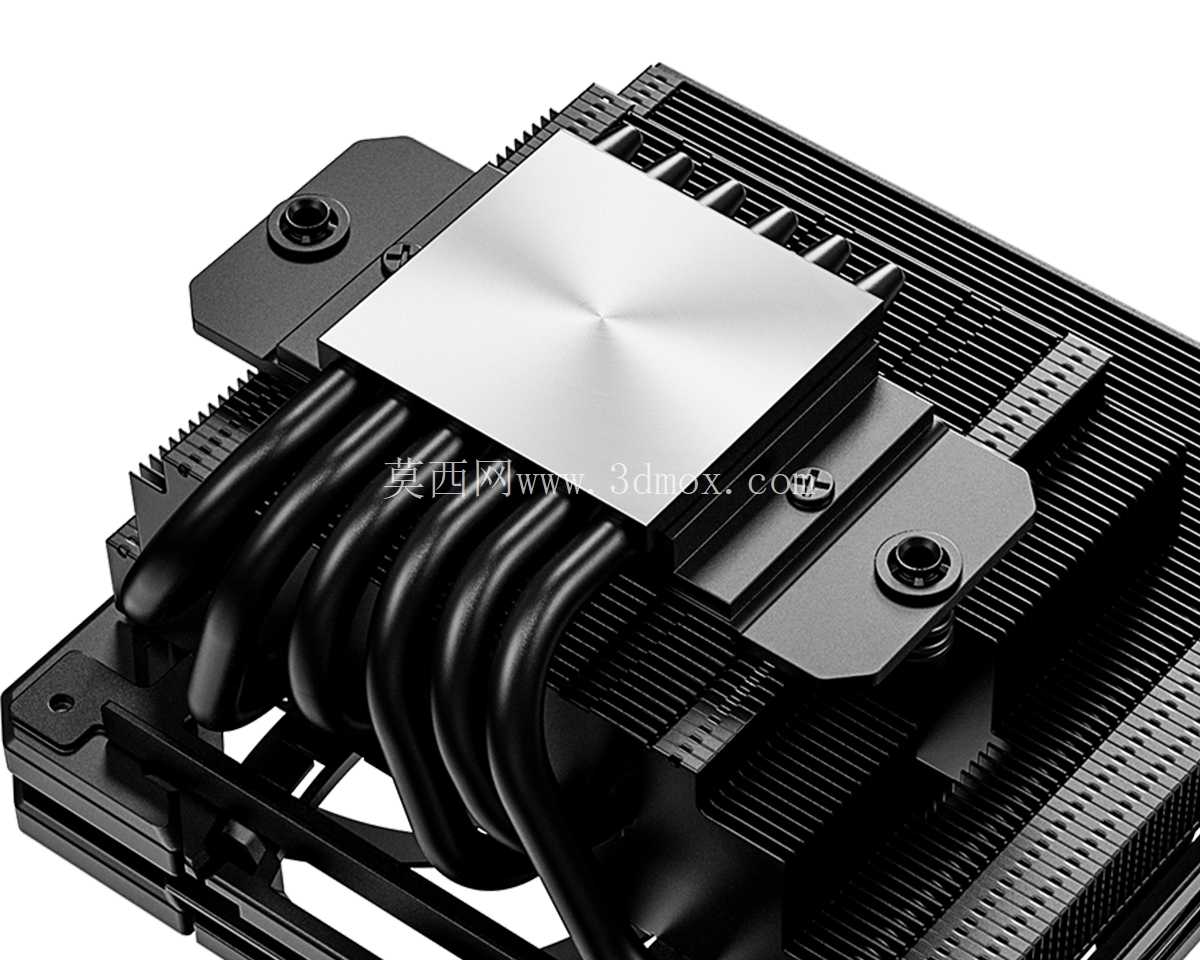

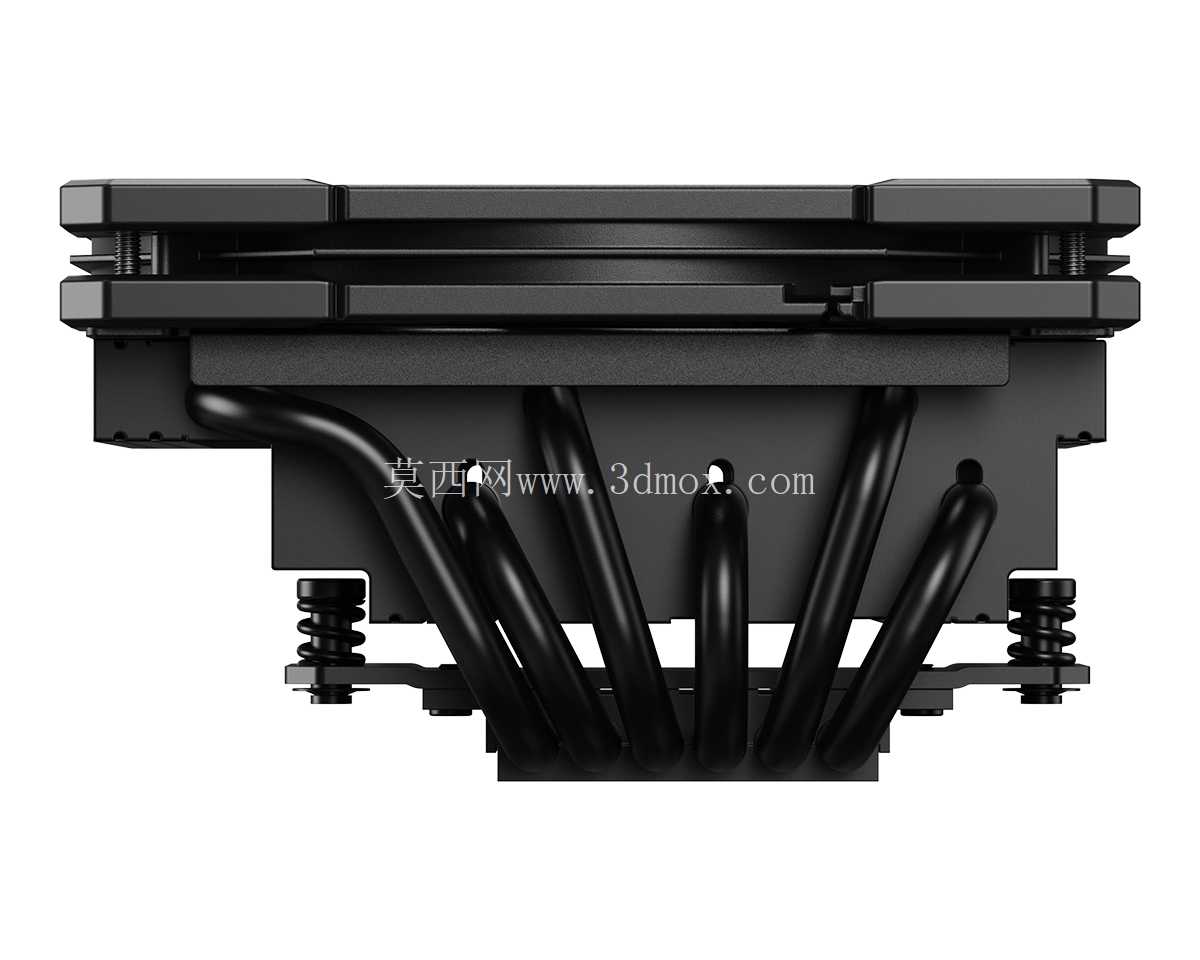

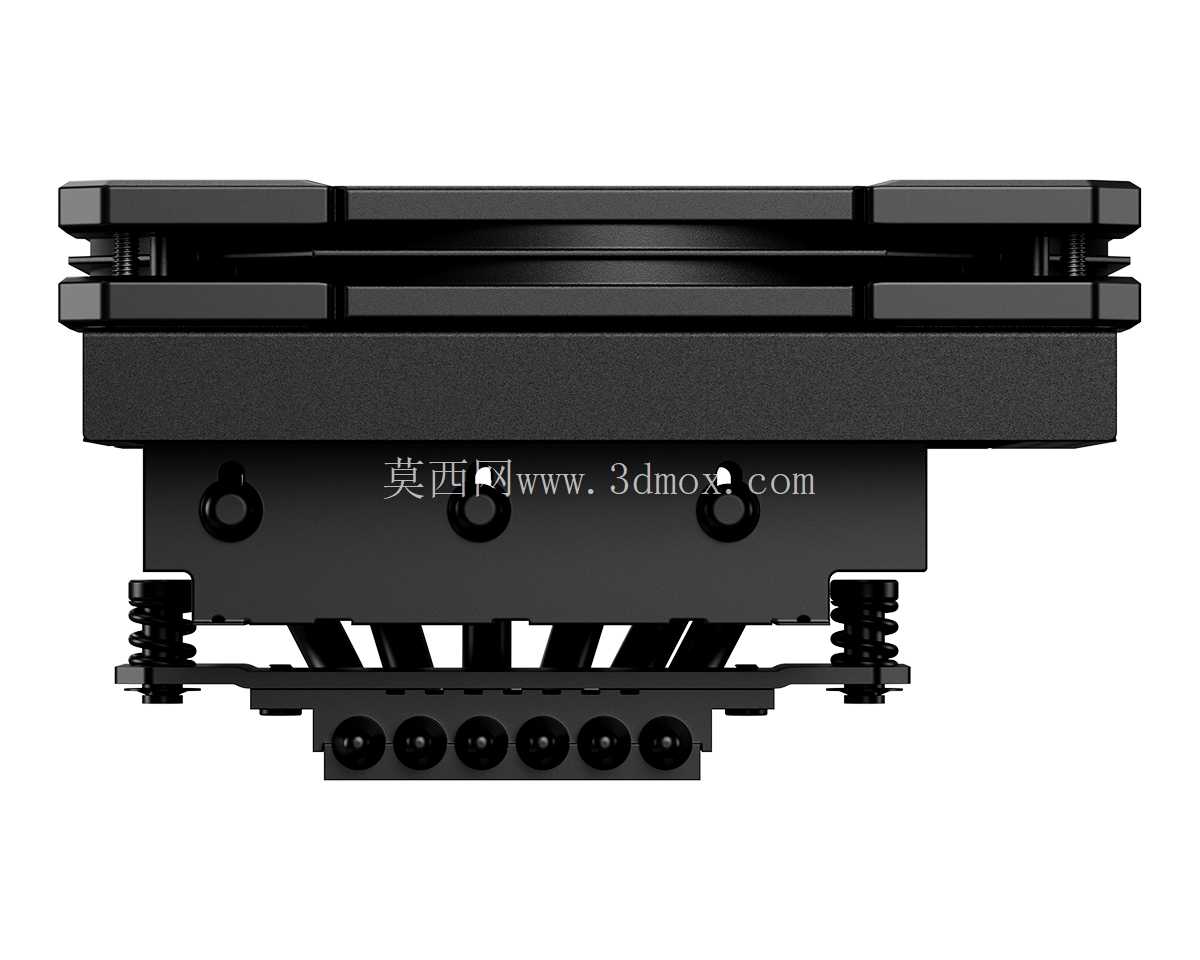

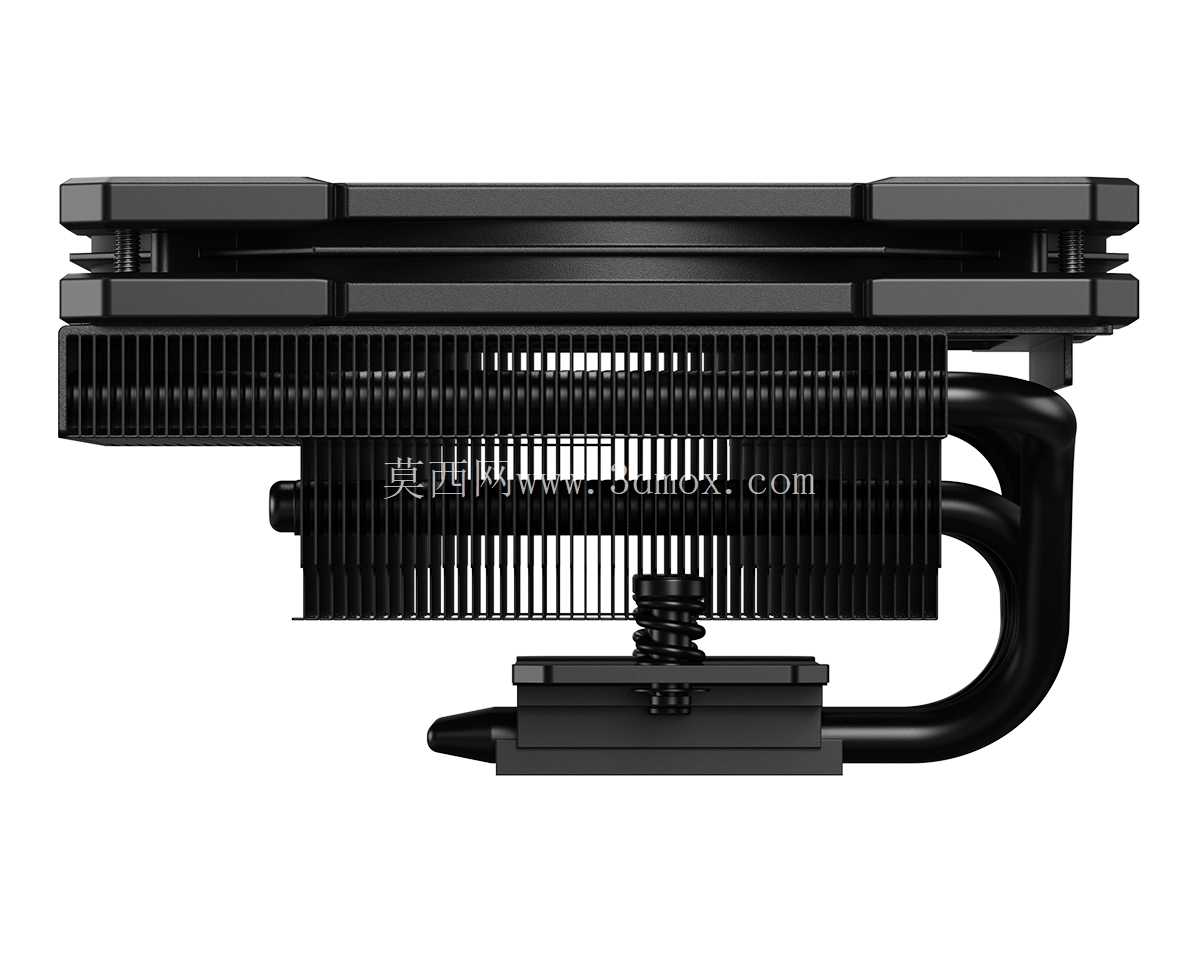

　　整体散热结构的总高度控制在67毫米，这个尺寸边界是经过多轮装机适配验证的，能够兼容绝大多数厚度在70毫米以内的ITX机箱CPU安装空间，不会出现散热器顶到机箱侧盖、干涉PCIe设备安装的问题，安装扣具的孔位完全适配主流消费级CPU的插槽规范，用户安装时不需要额外对主板进行改装，按照标准风冷散热器的安装流程即可完成固定。核心导热部分采用多根热管直触或者焊接底座的结构，热管通过内部工质的相变循环，将CPU表面的热量快速传导到上方的铝制鳍片组上，鳍片采用穿片或者回流焊的工艺与热管结合，尽可能降低接触热阻，鳍片的间距经过优化，在薄型风扇的风压范围内能够保证足够的通风量，不会因为鳍片过密导致风阻过大、散热效率下降。

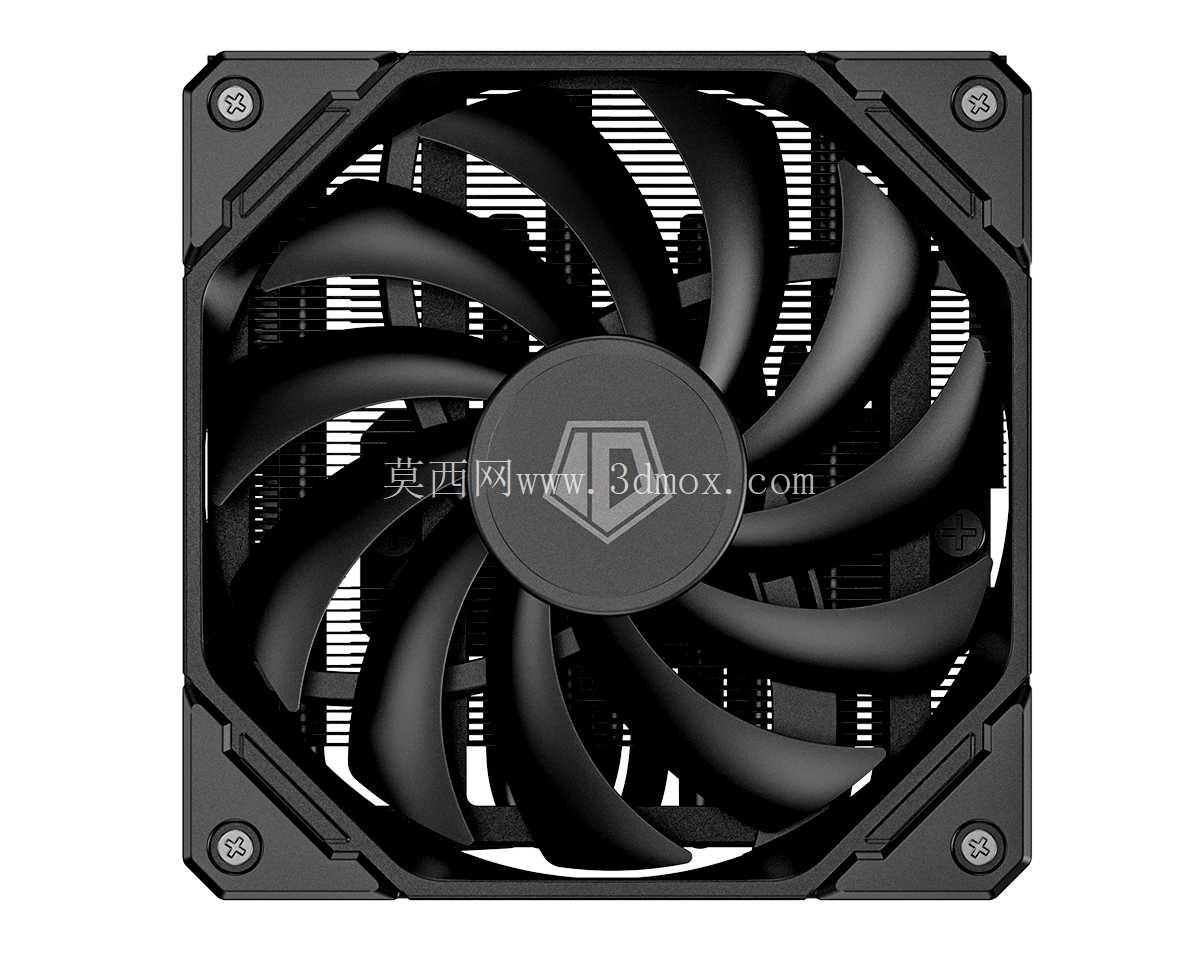

　　配套的散热风扇采用薄型规格，框架做了边角加固处理，四个安装角预留了减震胶钉的安装位，能够降低风扇运转时的震动传递，减少整机运行的共振噪音，风扇的扇叶采用动平衡优化设计，在常见的转速区间内能够保持较低的运行噪音，适合对噪音有一定要求的家用HTPC、办公用小型主机场景。在实际选型适配的时候，需要注意这款散热器的解热能力对应中低功耗的CPU型号，适合功耗在65W及以下的处理器使用，如果是高功耗的超频版处理器，受限于鳍片总面积和风扇风量的限制，无法满足满负载下的散热需求，这也是薄型散热器受限于体积无法规避的特性。

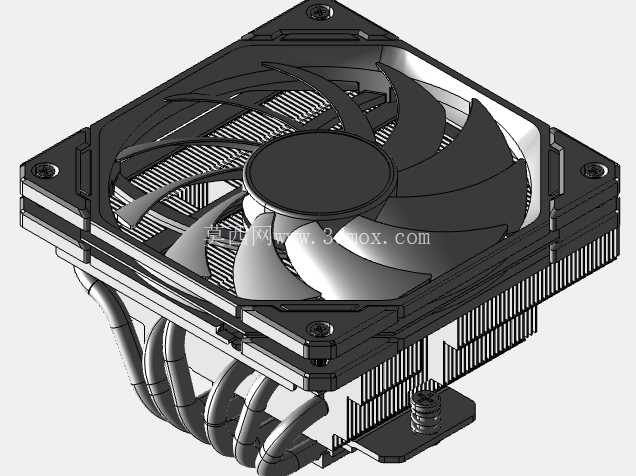

　　从三维建模的角度来看，这个模型完整还原了散热器的所有结构细节，包括风扇的扇叶曲面、热管的弯曲弧度、鳍片的堆叠间距、底座的安装孔位、扣具的固定结构，在做小机箱结构适配、整机装配干涉检查的时候，可以直接导入模型进行空间校核，不需要再手动测绘散热器的外形尺寸，能够大幅缩短紧凑型主机的结构设计周期，避免实际装机时出现尺寸不匹配、安装干涉的问题。很多做小型化计算设备结构设计的工程师，在选型阶段经常会遇到散热器参数标注不全、没有准确三维模型导致的设计反复，这个模型的尺寸精度完全满足结构设计的校核需求，所有安装边界、外形轮廓都和实物一致，导入装配环境后可以直接检查散热器与内存、显卡、机箱侧盖的间隙，提前预判安装冲突，减少打样验证阶段的修改次数。另外这款散热器的供电线走线位置也在模型中做了还原，在做机箱内部走线规划的时候，也可以参考模型的出线位置预留走线空间，避免线材被风扇剐蹭、或者挤压在散热器和机箱之间影响装配。
