24针SMT型USB-C接口DIP外壳结构

　　在消费电子、工业控制设备的板端连接场景里，Type-C接口已经成为当前主流的高速数据传输与供电接口载体，这款24针SMT型外壳DIP结构的USB-C插座，主要适配板端贴片加插脚固定的安装工艺，解决常规全贴片接口在频繁插拔工况下焊盘受力脱落的问题。日常做结构选型时，这类接口常出现在笔记本电脑主板、工业手持终端、便携储能设备、车载中控模块的PCB板端，既要承载最高100W的PD供电传输，也要兼容USB3.2速率的高速信号传输，同时还要满足日常使用中数千次插拔的结构强度要求。

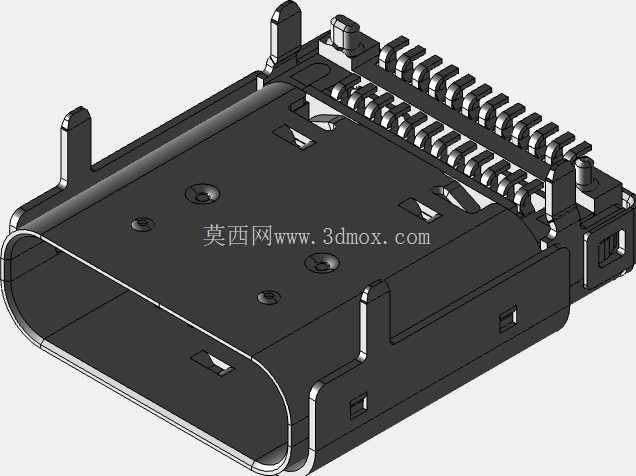

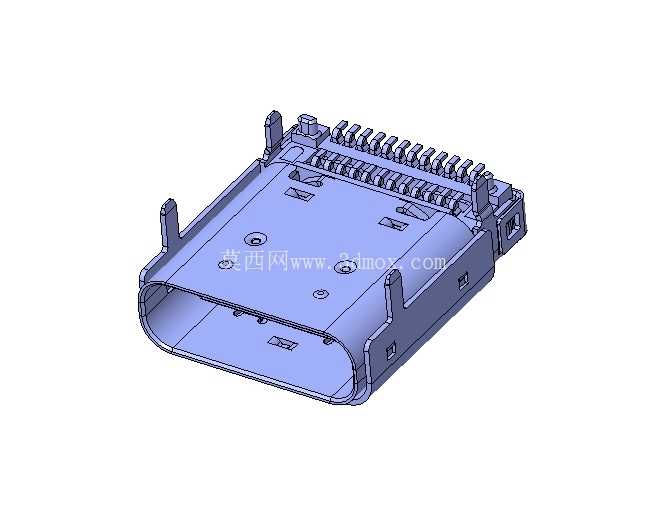

　　从结构设计逻辑来看，这款插座采用金属外壳包裹内部胶芯与端子的结构，金属外壳采用冲压折弯成型工艺，两侧伸出的DIP固定插脚在装配时可以插入PCB对应的定位孔内，过波峰焊时与焊盘形成牢固的机械连接，相比纯SMT贴装的接口，抗侧向插拔力的性能提升40%以上，能有效应对用户斜向插拔、拖拽线材时产生的外力，避免接口从PCB板上脱落。外壳主体的SMT贴装焊脚分布在壳体两侧底部，回流焊时与PCB表面焊盘贴合，既可以保证外壳与PCB地网的可靠导通，实现静电泄放的屏蔽效果，也能辅助固定壳体，分散插拔时的受力。

　　内部24pin端子采用SMT贴装的方式排布，对应Type-C协议定义的电源、信号、配置通道引脚，端子与胶芯的固定采用嵌件注塑工艺，保证端子位置度公差控制在0.05mm以内，避免公头插入时出现端子对位偏差导致的接触不良。外壳的开口尺寸严格遵循USB-IF协会规定的Type-C接口公母配合公差，内部设计有防呆限位结构，公头插入时只能以正确方向接入，避免反插损坏内部端子。外壳侧壁设计有卡扣弹片结构，公头插入后弹片会卡入公头对应的卡槽内，提供合适的插拔保持力，保证线材连接时不会因为轻微拉扯就出现松脱断电的情况。从安装边界来看，这款插座在PCB上的占用区域需要避开周边3mm范围内的高位元器件，DIP插脚的孔径设计为1.2mm，贴装焊盘的宽度设计为1.8mm，焊接后的接口顶面距离PCB板面的高度为3.4mm，能适配绝大多数消费电子设备的壳体开口设计，壳体开口只需要预留8.9mm宽、3.5mm高的矩形通槽即可完成装配，接口外壳前端与设备壳体表面的齐平度公差可以控制在0.1mm以内，不会出现接口内凹或者突出过多影响外观的问题。

　　在实际建模设计过程中，需要重点关注金属外壳的折弯R角设计，R角过小会导致冲压成型时外壳出现开裂，R角过大则会影响公母配合的间隙，导致插拔手感过松或者过紧；同时还要注意内部胶芯与金属外壳的配合公差，单边间隙控制在0.03mm左右，既可以方便组装时胶芯顺利压入外壳，也不会因为间隙过大导致胶芯在外壳内出现晃动，影响公头插入的对位精度。另外，外壳表面的接地焊盘需要做露铜处理，保证焊接时焊锡能够充分浸润，实现可靠的接地连接，提升接口的抗电磁干扰能力，在高速信号传输时减少信号丢包的概率。针对工业场景的应用需求，这款外壳的材质可以选用厚度0.25mm的不锈钢带冲压成型，相比黄铜材质的外壳，不锈钢的硬度更高，抗疲劳性能更好，在频繁插拔工况下的使用寿命更长，同时不锈钢的防锈性能更优，在高湿、多盐雾的工业环境下也不会轻易出现锈蚀导致接触不良的问题。做板端布局时，还要注意接口下方的PCB区域不要布置走线，避免外壳焊接时的高温损伤下方线路，同时DIP插脚的焊盘需要做阻焊开窗设计，保证过波峰焊时焊锡能够充分填充插孔，形成足够的焊接强度。
