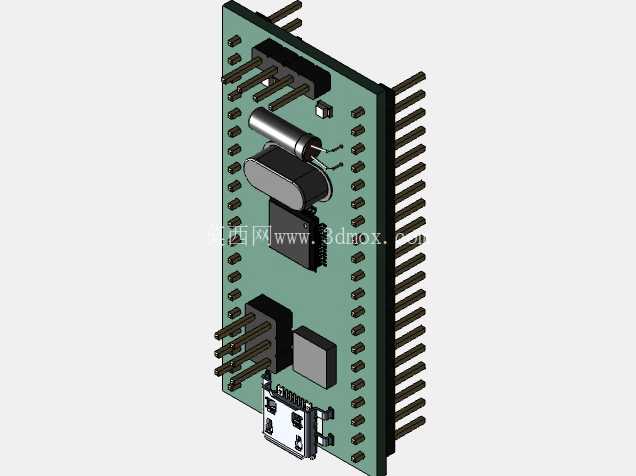

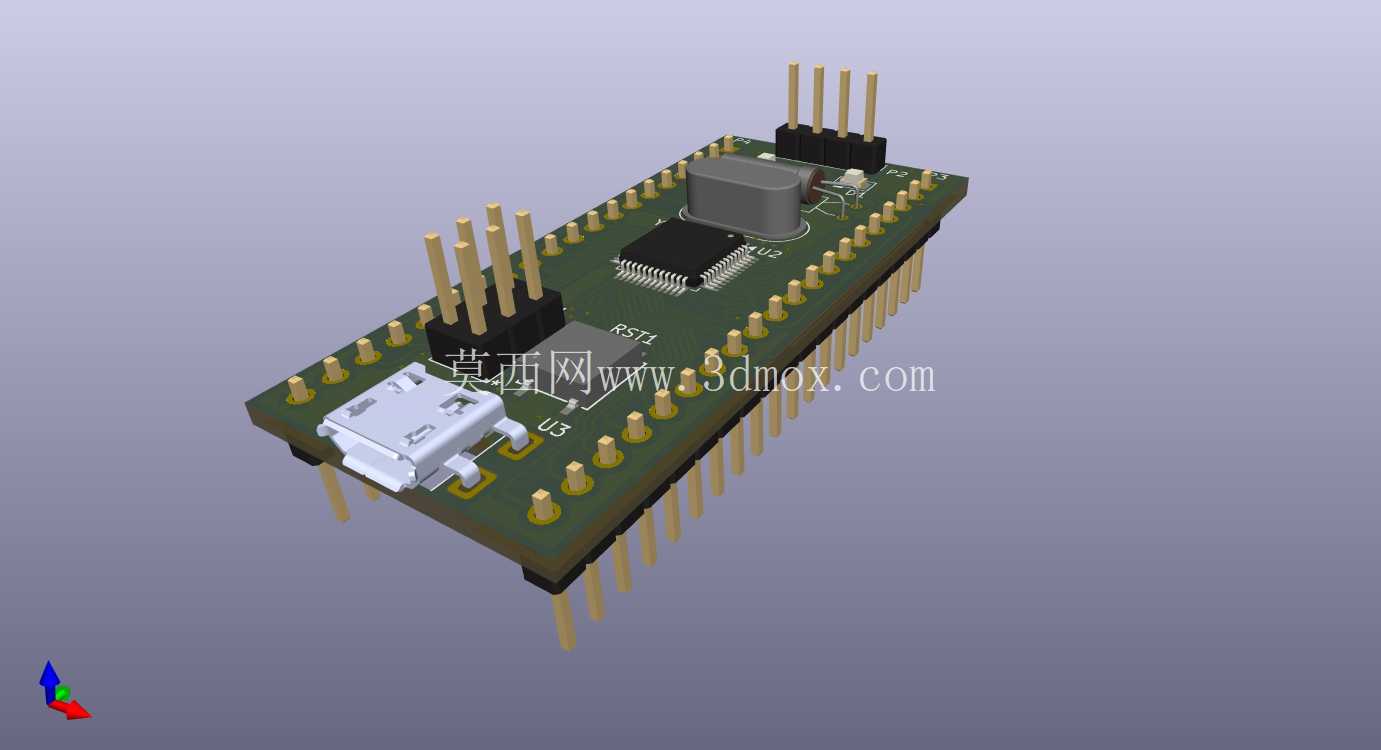

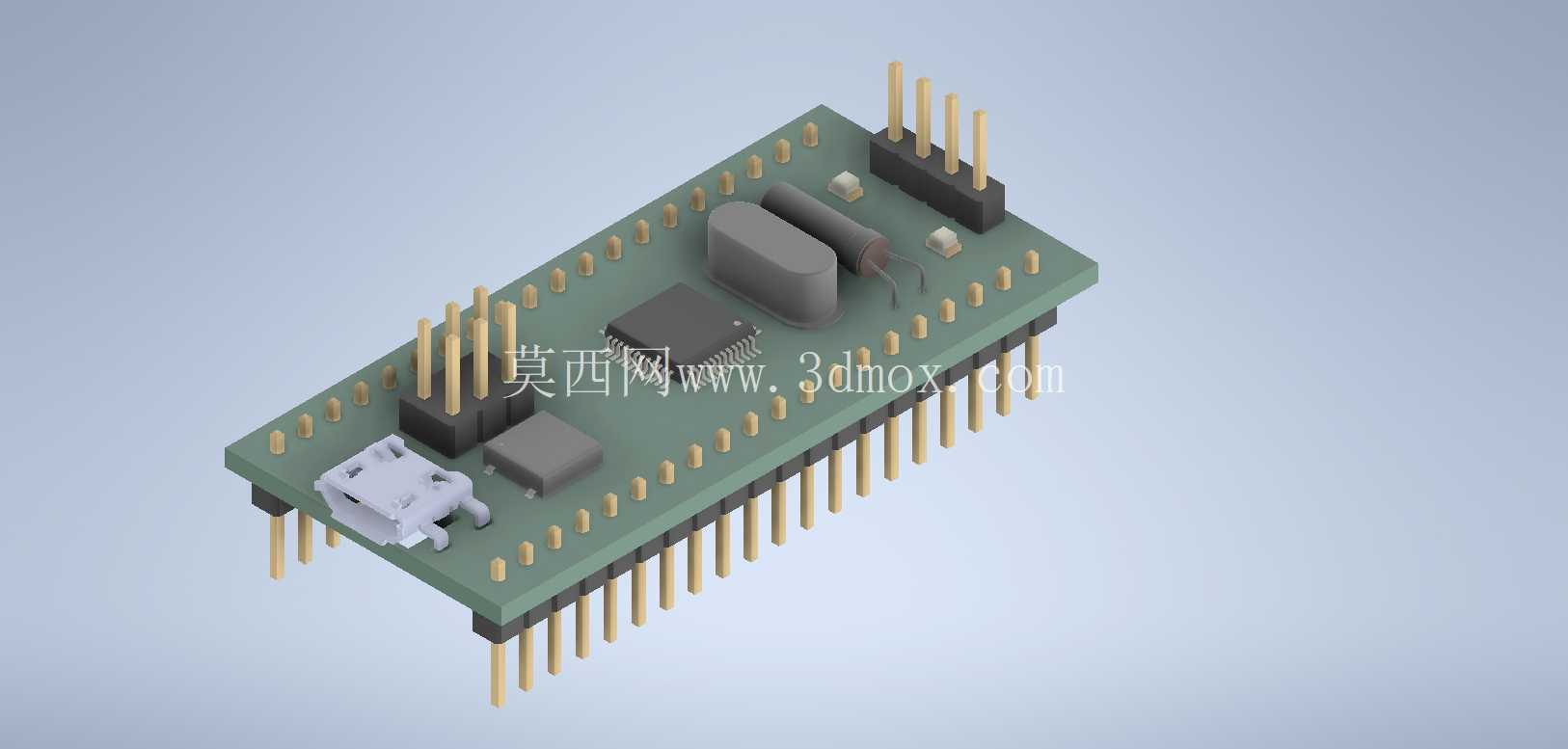

STM32Bluepill最小系统开发板结构设计

　　这款STM32 Bluepill开发板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在有限的板卡空间内完成了核心控制电路、外设接口、供电模块的合理排布，适配嵌入式原型验证、小型智能设备控制、教学实验、工业现场简易数据采集等多类场景的使用要求。从实际使用的角度出发，板卡采用长条形窄版外形设计，整体宽度控制在极小范围内，能够直接嵌入到空间受限的小型设备腔体内部，不会占用过多的安装空间，排针采用两侧双排直插布局，引脚间距严格遵循标准2.54mm排针规范，既可以直接插装在面包板上完成快速电路搭试，也能够通过排针焊接固定在定制载板上，实现与外围功能电路的可靠连接，板边预留的安装孔位匹配常用M2螺丝规格，可直接通过铜柱完成板卡的悬空固定，避免板底焊点与安装面接触造成短路风险。

　　板载接口的排布充分考虑日常开发的操作便利性，Mini USB接口设置在板卡短边侧端，插拔下载线时不会干扰两侧排针上外接的杜邦线，复位按键与用户按键设置在接口同侧，调试过程中可以单手完成按键操作，无需调整板卡位置，晶振电路、电源稳压模块集中布置在主控芯片周边，缩短高频信号走线长度，减少信号传输过程中的干扰，同时将发热相对明显的稳压芯片布置在板卡边缘区域，避免热量集中影响主控芯片的运行稳定性。

　　设计过程中对板上所有元件的高度做了统一管控，最高的排针引脚高度与板载USB接口、电容元件的高度差控制在合理范围内，整个板卡堆叠后没有突出的超高元件，既可以直接装入标准的透明热缩管做绝缘防护，也能够适配市面上通用的Bluepill开发板亚克力外壳，不需要额外做结构修改。从安装边界来看，板卡总长度适配标准面包板的中间槽位长度，插装后两侧预留的面包板接线区域足够布置常用的外接信号线，板底焊点的突出高度控制在0.8mm以内，安装时与底面保持1mm以上的间隙就可以避免焊点短接，排针伸出板底的长度统一为6mm，能够可靠插入面包板接触簧片，同时不会因为引脚过长造成相邻信号的意外短接。

　　在功能布局上，所有IO引脚的排针丝印清晰对应引脚功能定义，三维建模时完整还原了板上的丝印标识位置，结构设计阶段就可以提前核对外接模块的接线位置，减少后续打样后的接线错误概率，电源输入回路的元件排布预留了足够的走线宽度，能够满足最大500mA的对外供电需求，适配多数外接传感器、小型执行器的供电要求。对于嵌入式开发人员而言，该三维结构可以直接用于设备外壳的适配设计，在外壳建模时精准预留接口开孔位置、排针避让空间，不需要反复测量实际板卡尺寸，大幅缩短定制设备的结构开发周期，也可以用于教学演示场景的三维装配展示，让初学者直观理解开发板上各元件的位置关系与装配逻辑，相比平面原理图更具直观性。板卡的四角做了小圆角处理，避免尖锐板边在装配过程中划伤导线或者操作人员，USB接口的金属外壳高度与周边元件保持安全距离，插拔过程中不会剐蹭周边电容电阻元件，减少日常使用中元件被碰掉的风险。
