TP-Link迷你AC600USB无线网卡结构设计

这款迷你USB无线网卡的建模全程依托卡尺实测与实物尺寸图对照完成，没有参考现成的公开数模，所有结构细节都对应量产实物的装配逻辑。从实际应用场景来看，这类超小型无线适配器主要面向台式机、老旧笔记本的无线联网升级需求，尤其是没有内置WiFi模块的办公台式主机，或是内置网卡损坏、信号接收能力弱的便携设备，插在USB接口上即可完成双频WiFi信号的收发，不需要额外布设网线，也不会像带外置天线的网卡那样突出机身过多，在紧凑的办公桌面、壁挂式迷你主机、嵌入式工控设备场景下，不会和相邻接口的设备产生安装干涉，也不容易因为外力磕碰造成接口损坏。

从功能特性上看，这款AC600规格的网卡支持2.4G与5G双频段连接，能够满足日常办公网页浏览、高清视频播放、轻度文件传输的带宽需求，内置的天线布局完全集成在壳体内部，不需要外置折叠天线，整体结构做了全密封设计，日常使用中可以阻挡灰尘、少量泼溅进入内部电路，提升长期使用的可靠性。建模过程中首先确定的是USB公头的标准安装边界，严格遵循USB Type-A接口的通用尺寸规范，金属插头部分的长度、宽度、金手指位置完全符合通用串行总线的接口标准，保证插入任何标准USB接口时都能顺畅对接，不会出现尺寸偏差导致的插接过紧、接触不良或者无法插入的问题。

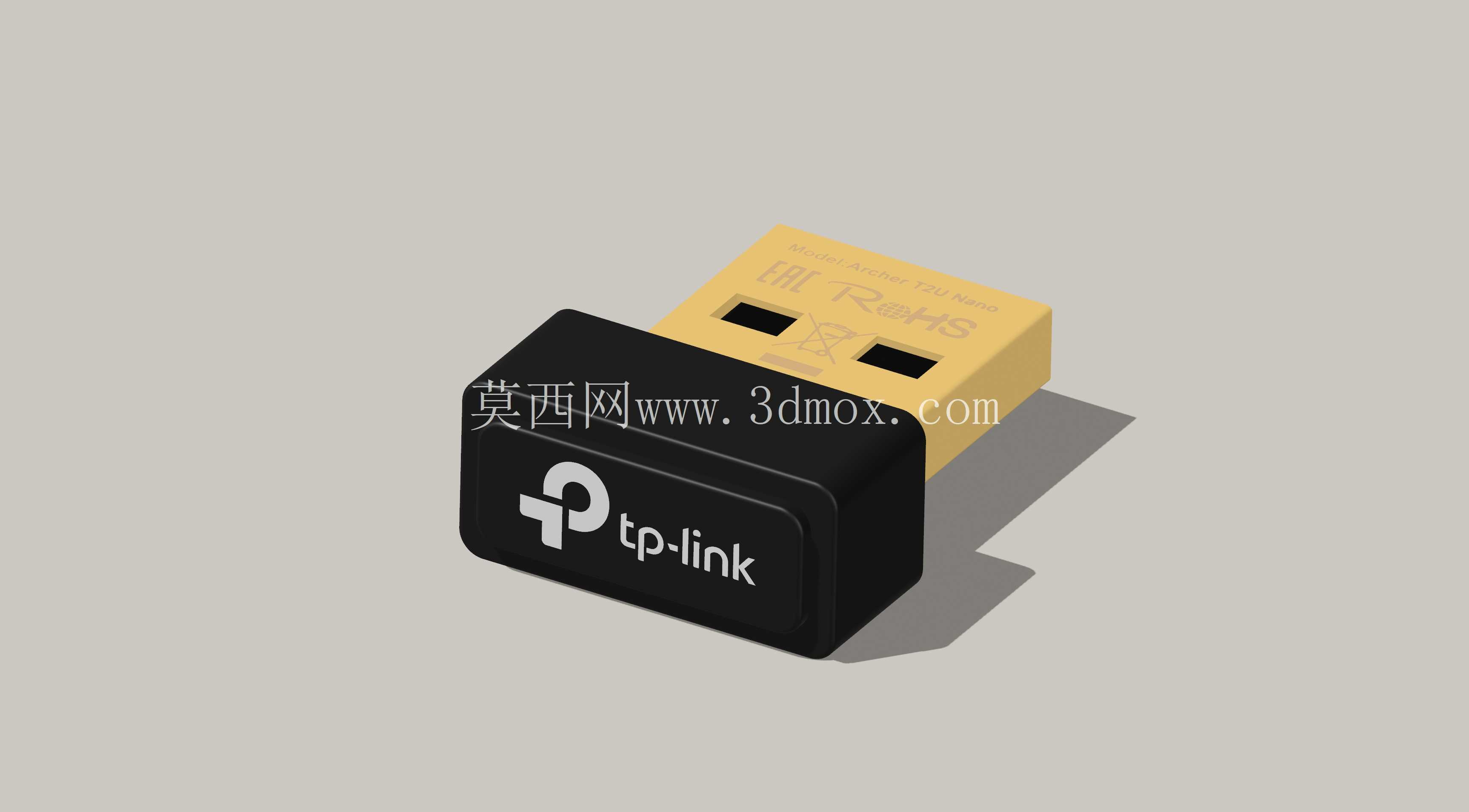

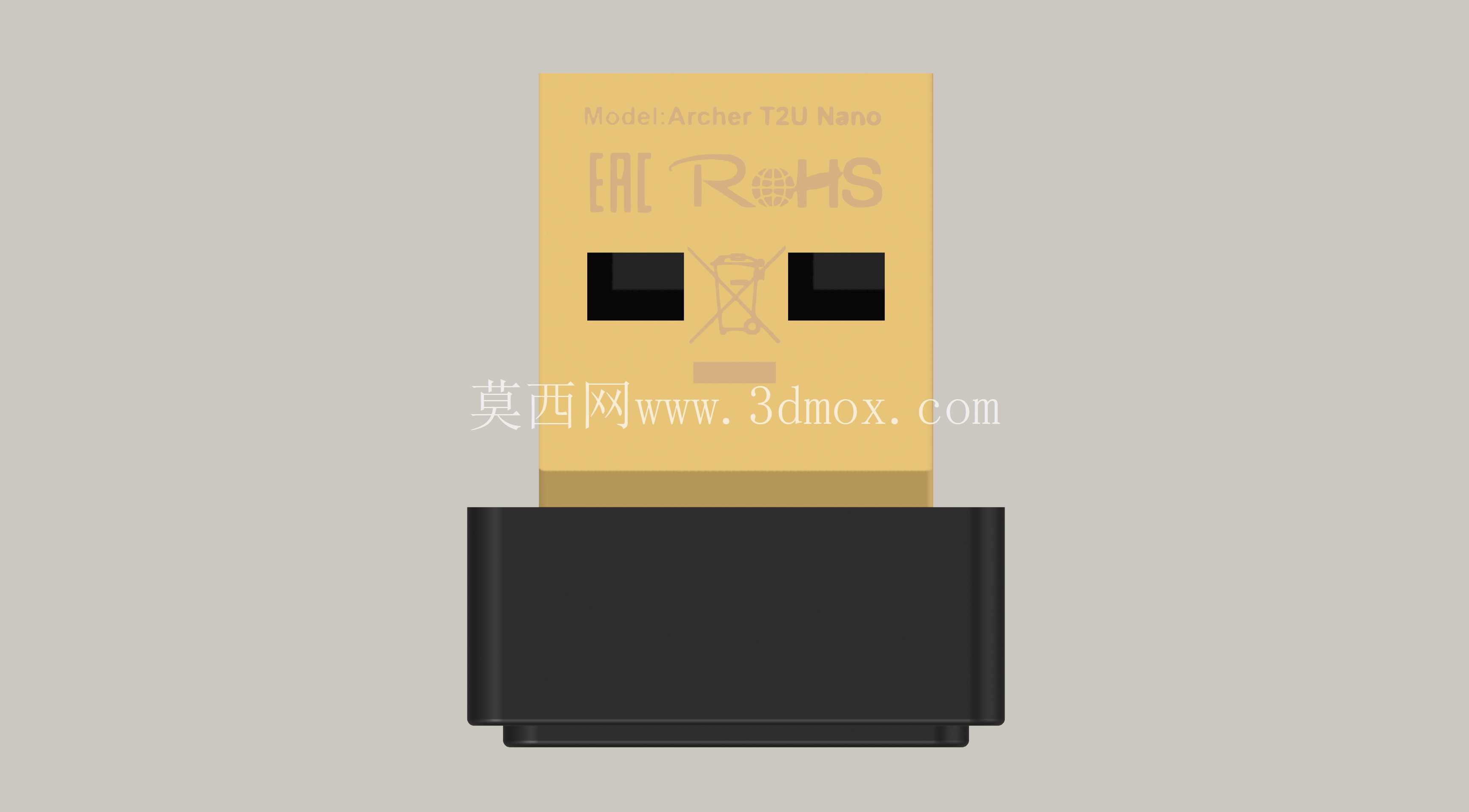

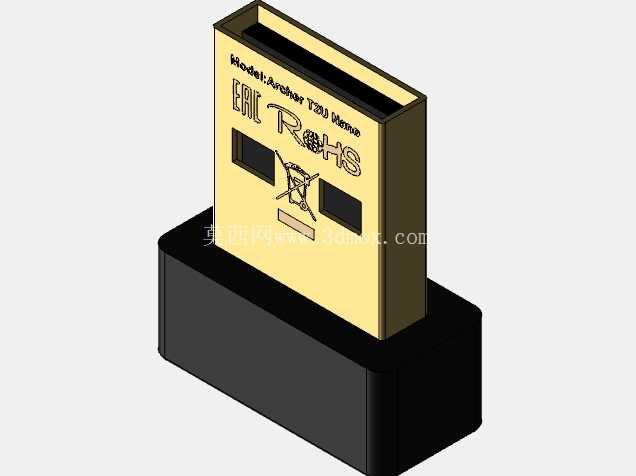

外壳部分采用双色结构设计，前端黑色壳体部分做了圆角过渡处理，所有棱边都做了R0.5以上的倒角，既避免注塑生产过程中的锐边缺陷，也能在插拔时提升握持手感，不会划伤手部；后端金色部分是USB金属插头的封装区域，和黑色壳体的配合间隙控制在0.1mm以内，模拟量产时的卡扣装配结构，不需要额外螺丝固定即可实现上下壳的紧密扣合。建模时特意还原了壳体表面的品牌标识位置，以及金属插头上的认证标识刻印细节，这些细节虽然不影响结构功能，但在做产品渲染、装配验证时能够更贴近实物的视觉效果。

尺寸设计上，整个网卡突出USB接口外侧的长度控制在18mm以内，宽度和标准USB接口宽度保持一致，厚度不到10mm，插在设备上之后几乎不会额外占用多余空间，哪怕是相邻两个USB接口间距很小的轻薄笔记本，也不会遮挡旁边的接口，这也是这类迷你网卡相比大体积带天线网卡的核心优势。内部结构的建模预留了PCB板的安装空间，对应芯片、天线贴片的位置做了内部筋位的避让，壳体内部的定位柱位置完全匹配实物PCB的安装孔位，如果后续需要做结构改型、开模验证，这套数模可以直接作为结构评审的基础文件，不需要重新做尺寸测绘。

在实际的设备选型场景中，这类迷你无线网卡常被集成在小型工控机、广告播放盒、迷你云终端这类没有预留WiFi模块安装位的设备上，因为体积小巧，插在设备后置USB接口上几乎不会额外增加设备的整体尺寸，也不需要额外固定，运输过程中不容易脱落。建模时也考虑了不同使用姿态下的结构强度，USB插头根部和壳体连接的位置做了加厚处理，模拟实际插拔时的受力场景，避免长期插拔后出现根部断裂的问题，壳体壁厚均匀控制在1.2mm，符合注塑生产的壁厚要求，不会出现壁厚不均导致的缩水、翘曲等成型缺陷。

从建模逻辑上来说，先从接口基准面开始搭建，先确定USB金属插头的基准坐标系，再依次向后延伸出PCB安装空间、内部定位结构、外部壳体曲面，所有配合面的公差都按照消费类电子产品的常规装配公差设置，既保证装配时的顺畅度，也不会出现配合过松导致的壳体晃动问题。外观曲面做了连续的G1倒角过渡，没有尖锐的棱角，整体视觉效果和实物保持一致，渲染时可以直接赋予对应的塑料、金属材质，还原真实产品的质感。
