ESP32-C5WiFi6开发板结构设计

在嵌入式物联网项目的硬件选型与结构适配环节，开发板的三维结构精度直接决定了整机装配的容错率，这款基于ESP32-C5芯片打造的WiFi6开发板，在结构设计上充分考虑了嵌入式项目的通用安装需求与外设扩展边界。从实际应用场景来看，这类开发板常被集成到智能家居控制终端、工业无线数据采集节点、小型物联网网关设备中，既要保证板载天线的信号传输不受金属壳体遮挡，也要兼顾外接传感器、调试接口的操作空间，建模过程中对板上每一个元件的高度、引脚间距都做了1:1还原，避免后期结构干涉。

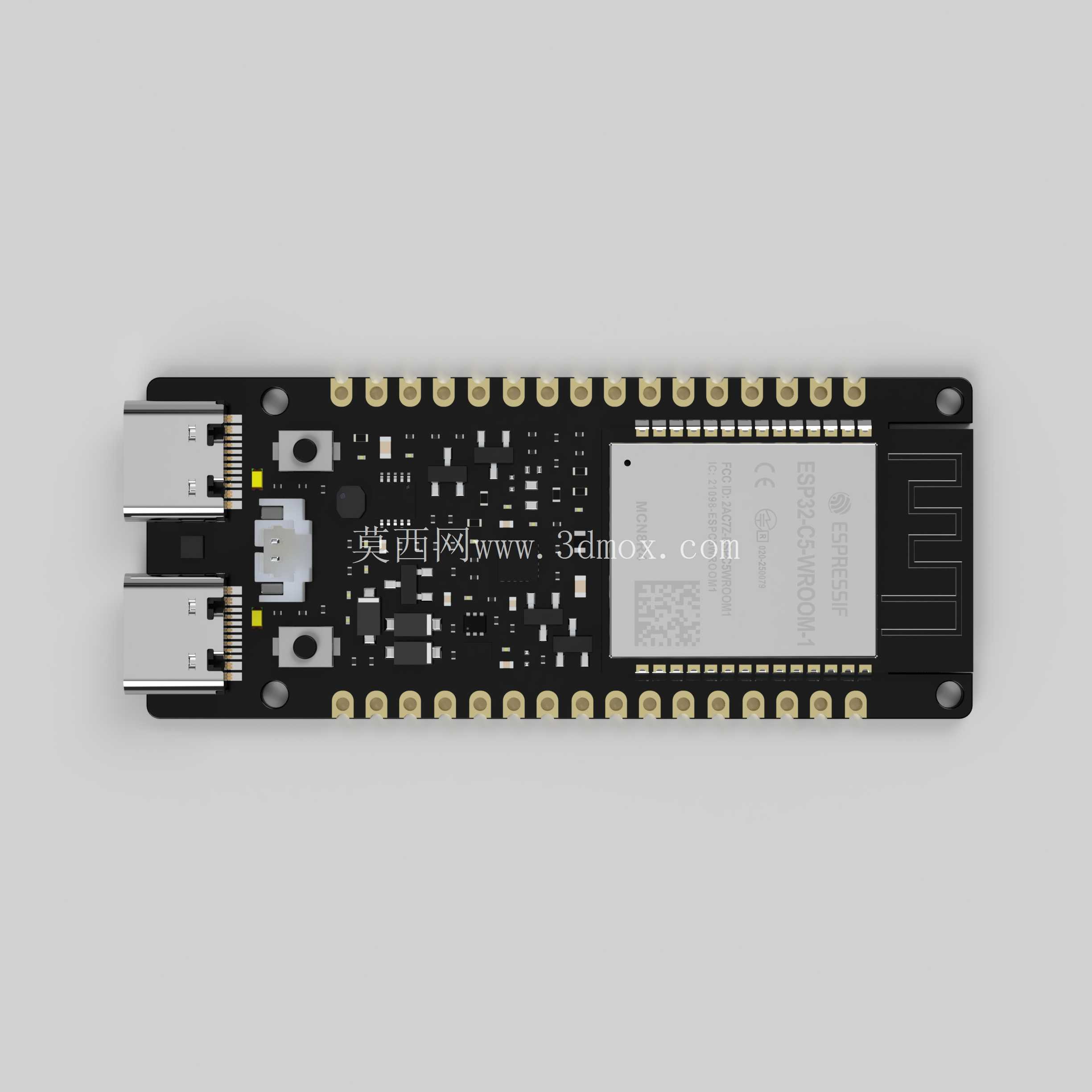

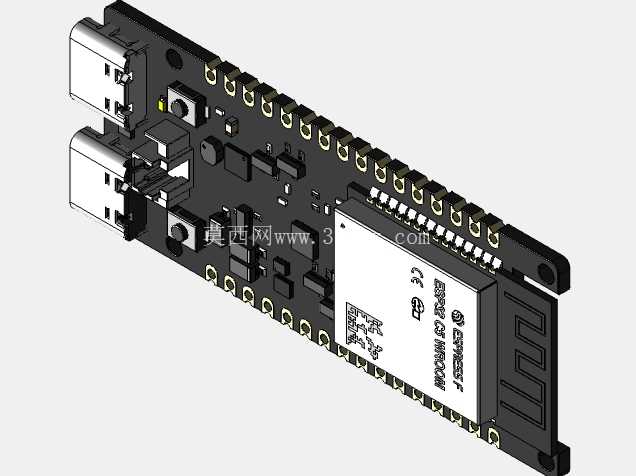

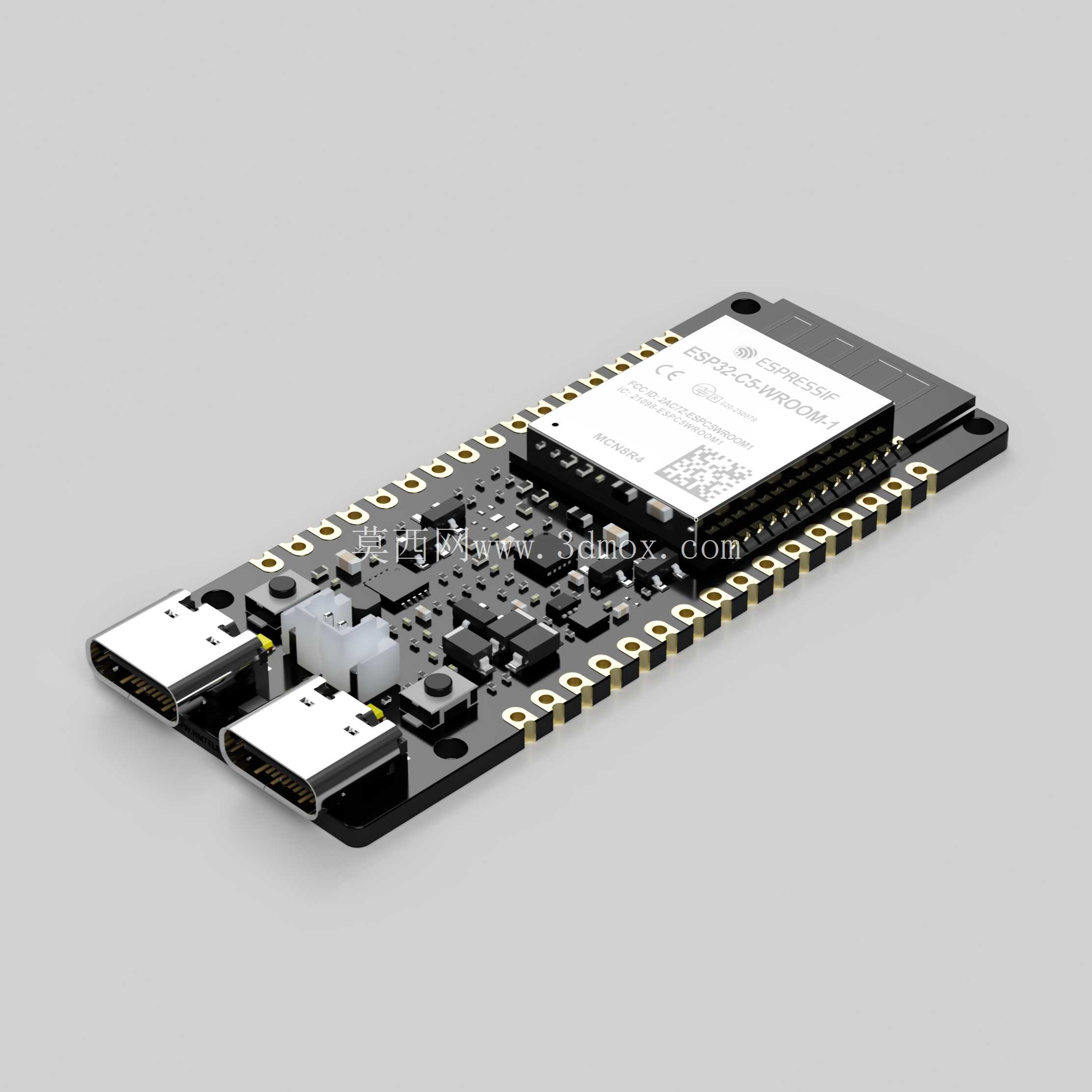

板载双Type-C接口的位置设计做了偏移处理，两个接口分别对应固件下载与串口调试功能，接口突出板边的长度控制在3.2mm，刚好匹配常用Type-C公头的插入深度，不会出现外壳开孔后插头插不到位的问题。两侧的排针引脚采用标准2.54mm间距设计，排针高度统一为8.5mm，既可以直接插在面包板上做原型验证，也能通过排母焊接到自定义载板上，排针外侧预留了1mm的板边余量，方便安装铜柱进行板间固定。核心模组区域做了局部抬高处理，模组底部与PCB板之间的0.8mm间隙刚好容纳屏蔽罩的焊接高度，避免模组与板上其他贴片元件产生接触，同时模组上的二维码标识区域在建模时做了平面预留，方便后期做丝印对位。

板上的按键、LED指示灯都布置在板边易操作的位置，复位按键与BOOT按键的按压行程做了结构还原，按键帽高出PCB板面2mm，手指按压时不会被周边元件剐蹭。电源指示灯与状态指示灯的位置避开了排针安装区域，即使插上杜邦线也不会遮挡灯光指示。PCB板的四个角做了R1.2mm的圆角处理，同时预留了M2螺丝安装孔，孔位距离板边3mm，既可以用铜柱固定在设备壳体内，也能配合尼龙柱做多层板堆叠安装，安装孔周围做了露铜处理，方便做接地连接提升抗干扰能力。

从设计思路上看，这款开发板的结构完全围绕嵌入式开发的实际使用流程优化，双接口设计省去了外接下载器的麻烦，板载天线区域在PCB边缘做了净空处理，建模时特意保留了天线区域下方无铜层的结构特征，保证WiFi6信号的传输效率。板上的USB转串口芯片、电源管理芯片都布置在核心模组的侧方，元件高度都控制在3mm以内，不会遮挡核心模组的散热空间，长时间运行时的热量可以通过PCB板均匀散出。整个板型采用长条形设计，长宽尺寸控制在60mm×22mm，刚好能适配市面上多数通用物联网设备壳体的内部安装空间，不需要额外做结构修改就能直接装入标准外壳中，对于做快速原型开发的工程师来说，能大幅缩短结构适配的时间，只需要根据接口位置在壳体上开出对应的孔位就能完成整机装配。
