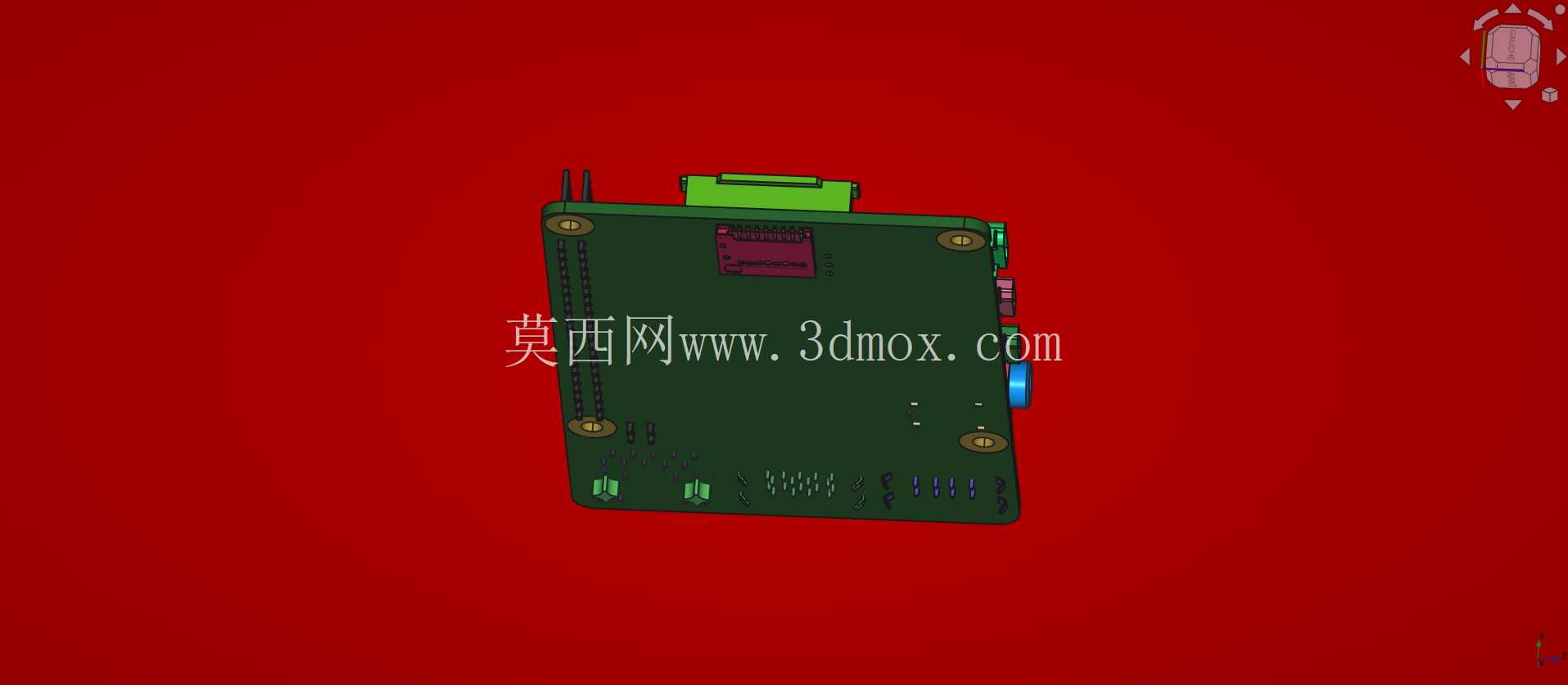

树莓派4代B型开发板高精度结构模型

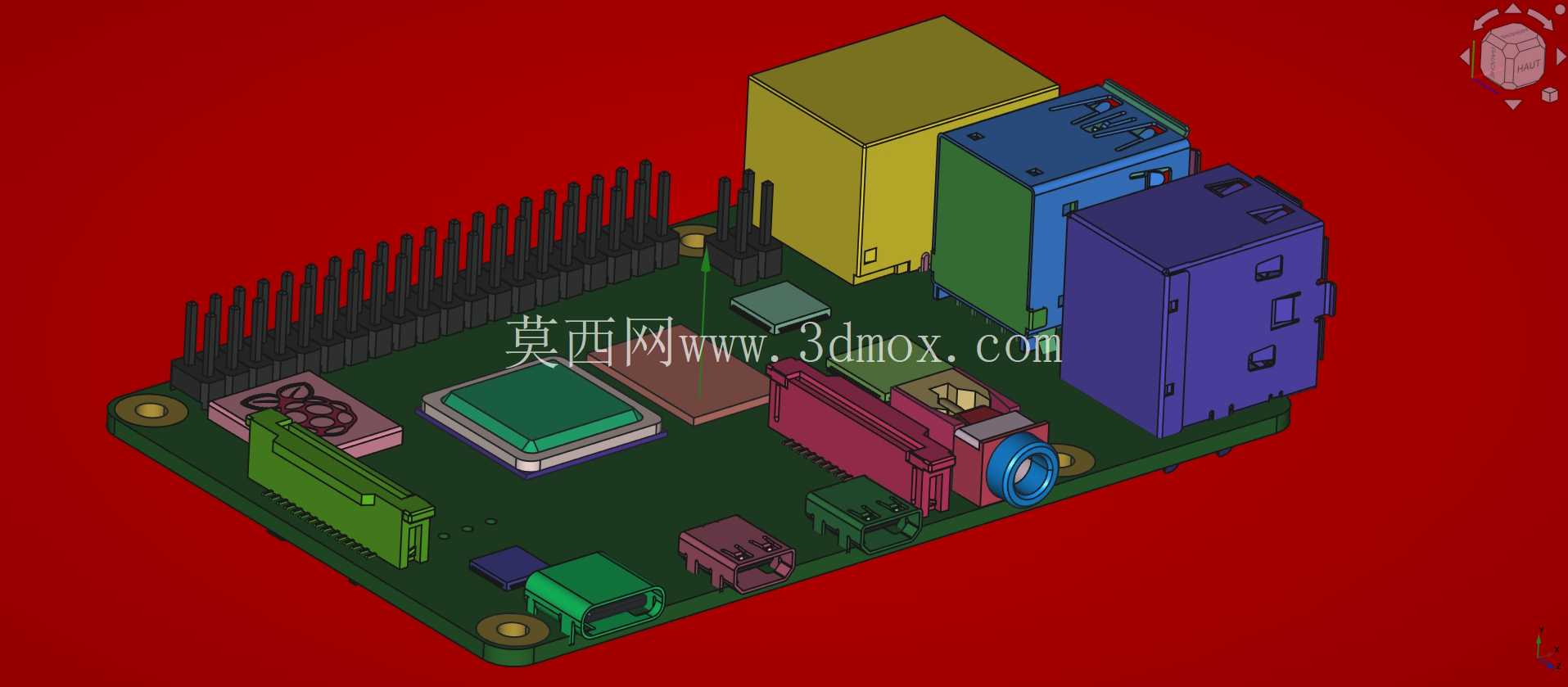

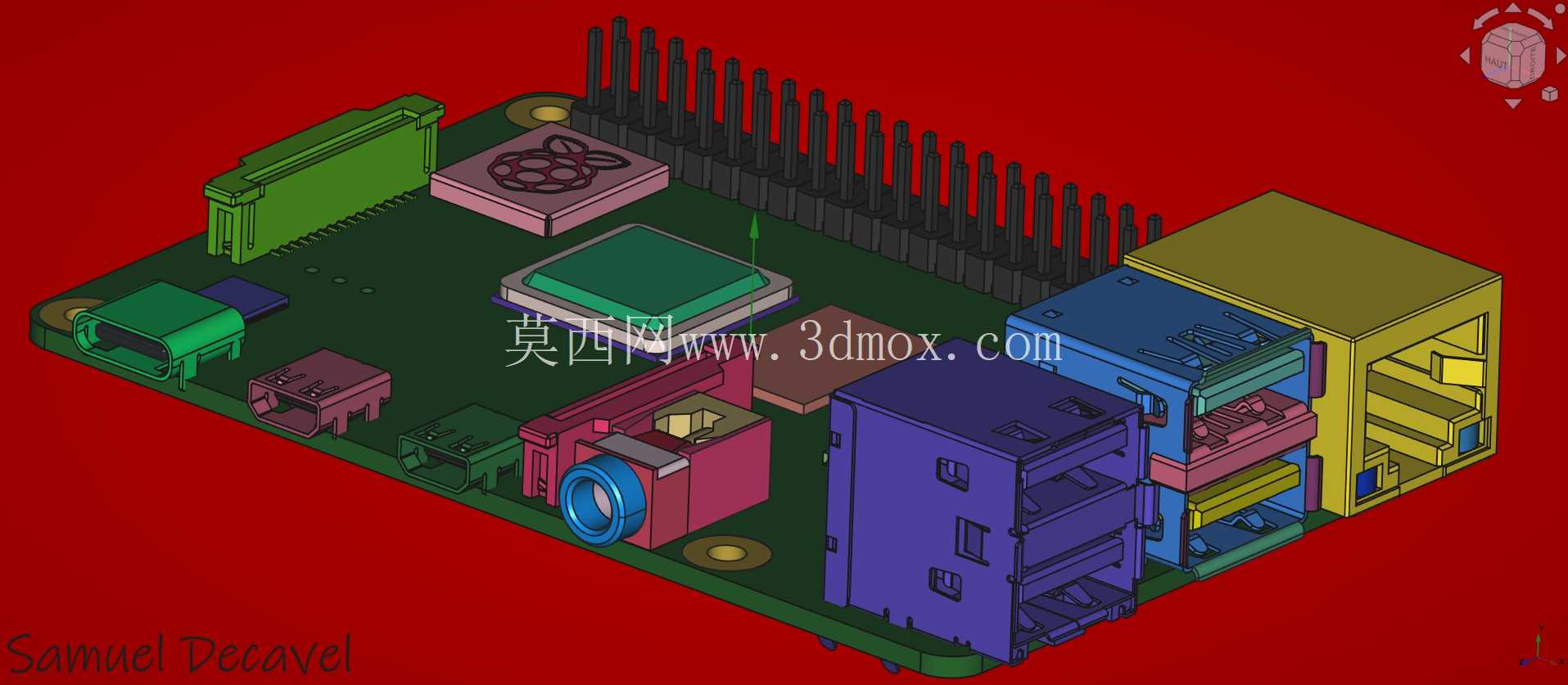

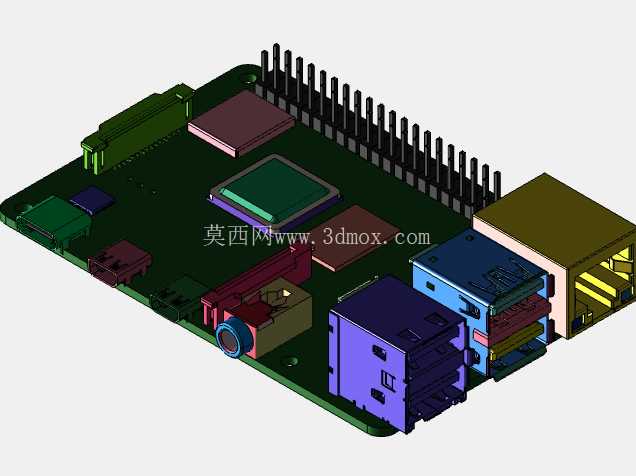

在嵌入式硬件二次开发、工业边缘计算节点搭建、智能终端外壳定制的实际项目中，开发板的结构匹配度直接决定了整机装配的容错率，很多结构工程师在做外壳设计、集成安装时，往往因为缺少精准的开发板三维数据，反复调整安装孔位、避让接口位置，拖慢项目迭代节奏。这款树莓派4代B型的结构模型，完全还原了实物的所有外部结构特征，从PCB板的轮廓边界，到板载所有接口的突出高度、排布位置，再到排针的间距、高度，甚至板载各个元器件的外形轮廓与占位空间，都严格参照实物的实际规格做了还原，能够直接导入到各类机械设计软件中，作为外壳设计、集成安装的基准参考。

从实际应用场景来看，这类精准的开发板模型，主要服务于三类工程需求：第一类是定制化外壳设计，不管是做工业场景下的导轨式安装外壳，还是消费类场景下的创意造型外壳，都可以直接依托这个模型做内部腔体的避让设计，不需要反复拿实物做试装测量，能大幅减少3D打印手板的迭代次数；第二类是多设备集成安装，比如在做工业数据采集终端、智能网关、小型机器人控制核心的时候，需要把树莓派和其他功能板卡、电源模块、散热组件整合在同一个机箱内，这个模型可以直接调入装配体，提前规划各个部件的安装位置，核对排针接线的操作空间，避免出现安装后接口被遮挡、散热风道被阻断的问题；第三类是教学与方案演示，在做嵌入式方案汇报、机电一体化课程设计的时候，可以直接用这个模型做装配动画、结构爆炸图，直观展示硬件的搭建逻辑，比单纯的平面示意图更有说服力。

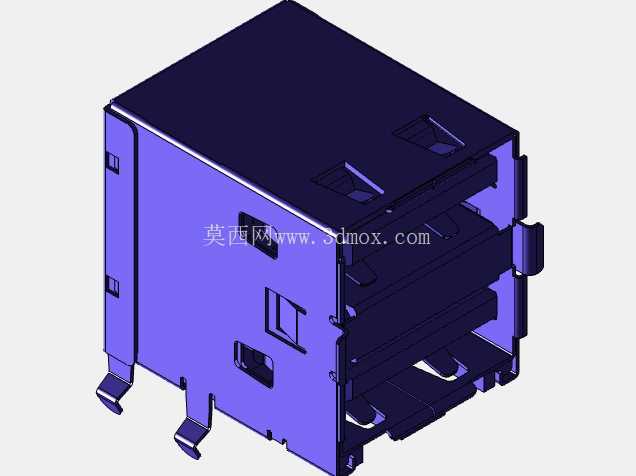

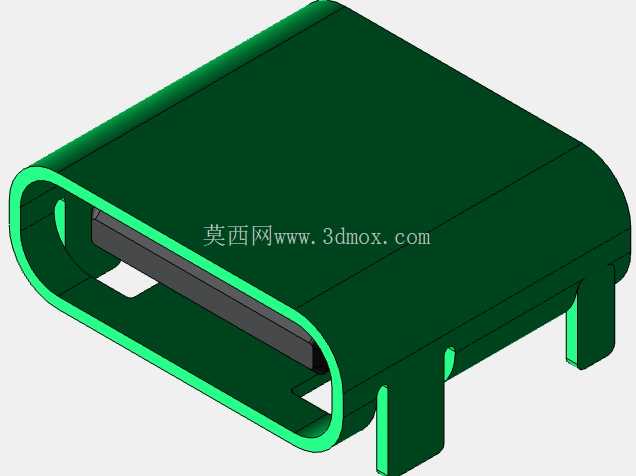

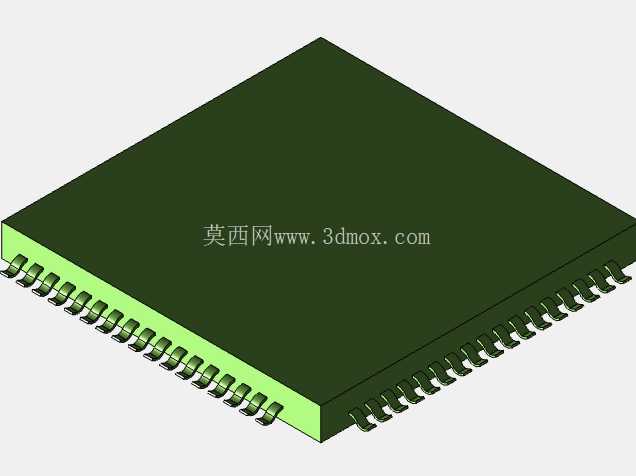

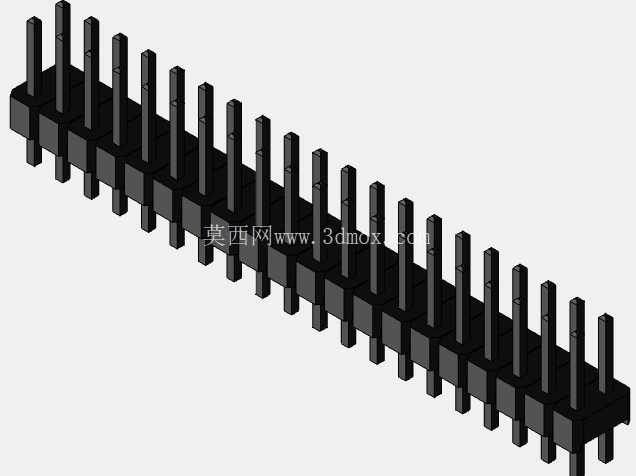

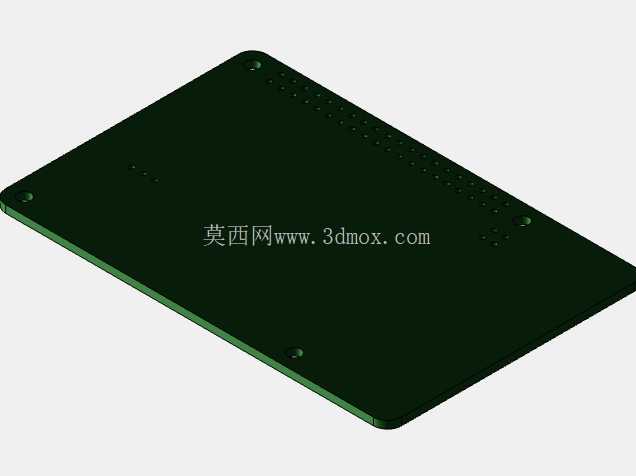

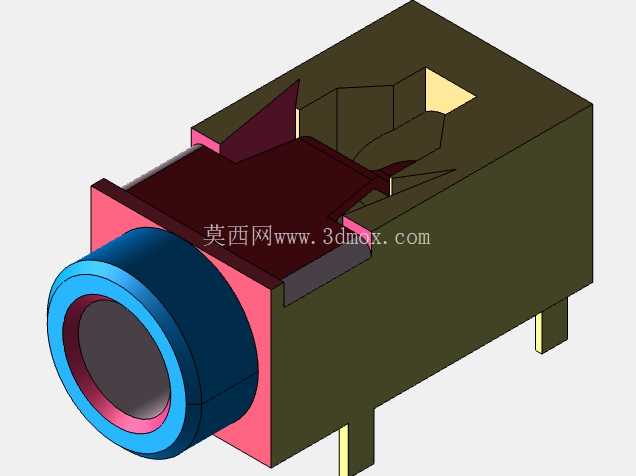

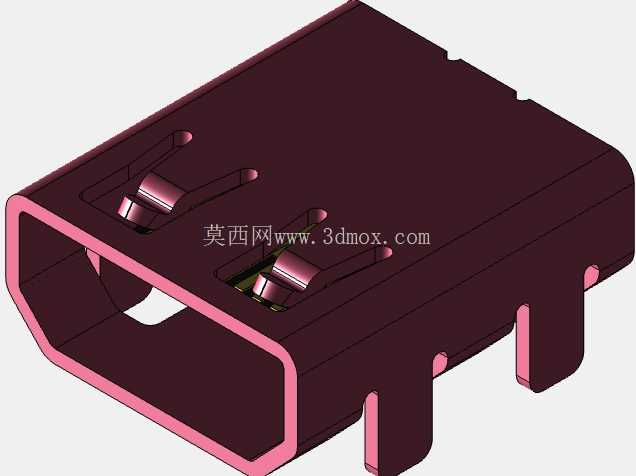

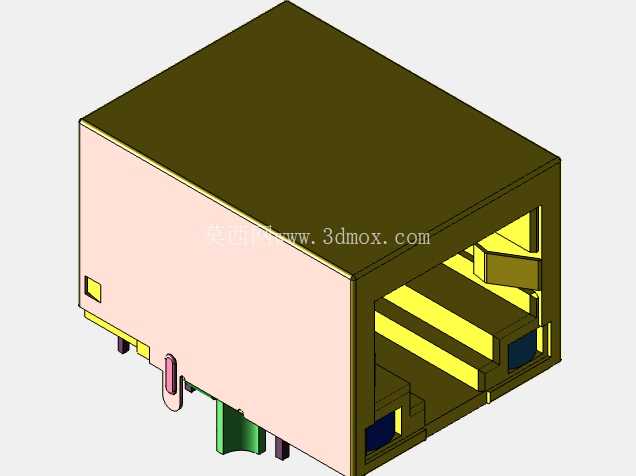

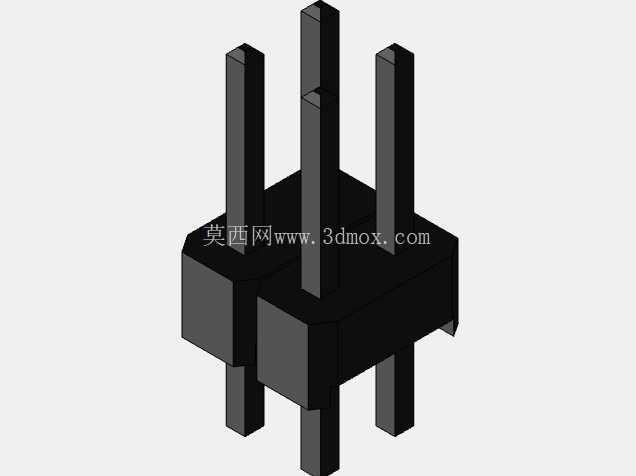

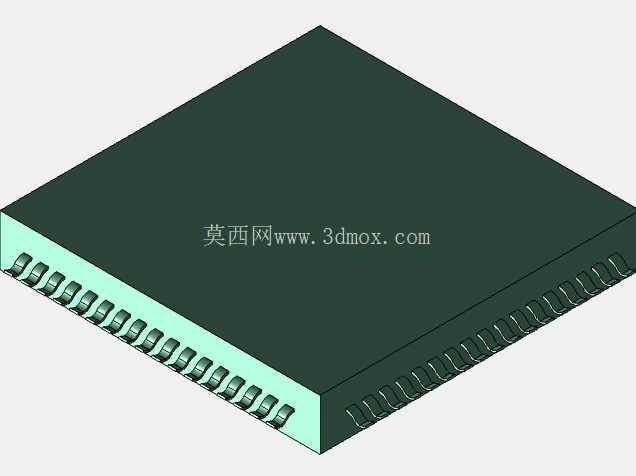

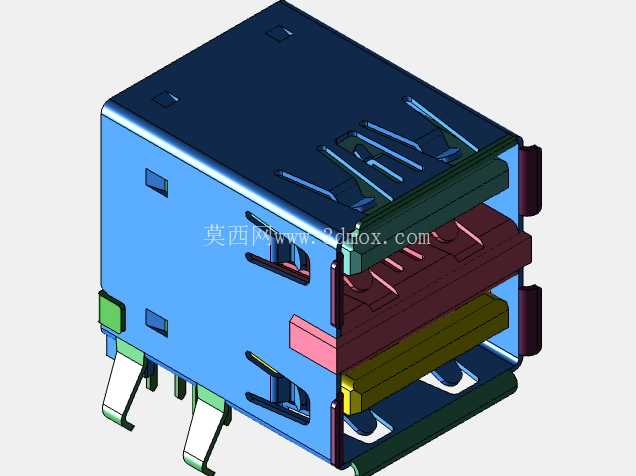

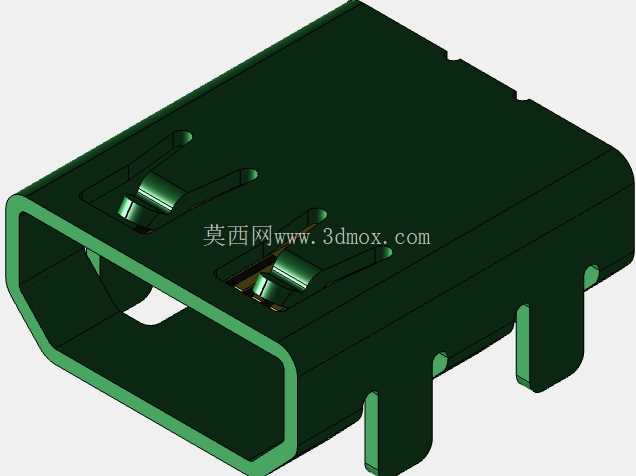

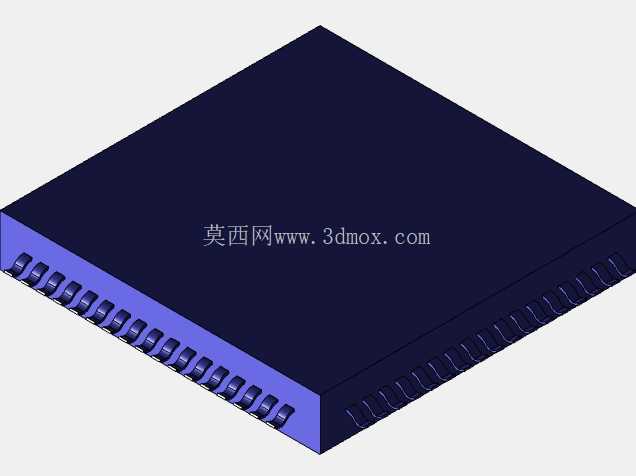

在设计思路上，这个模型没有做多余的简化处理，也没有过度还原对结构设计无意义的芯片内部细节，所有建模特征都围绕结构装配的实际需求展开：PCB板的四个安装孔位置、孔径、沉头深度都和实物完全一致，做外壳固定柱设计的时候可以直接匹配尺寸，不用额外核对公差；板载的Type-C供电接口、双Micro HDMI接口、3.5mm音频接口、USB接口、以太网口的突出高度、开口尺寸、相邻接口的间距都做了精准还原，做外壳接口开孔的时候可以直接提取轮廓，避免出现开孔位置偏移、插头插不到位的问题；顶部的40Pin排针，每一根针的位置、高度、排针整体的长宽尺寸都严格对应实物，在设计扩展板叠层安装的时候，可以直接核对排针的对接高度，预留足够的板间间隙，避免出现元器件干涉的情况；板载的各个接口模块、芯片散热区域的高度都做了准确还原，在选配散热片、设计主动散热风道的时候，可以直接计算剩余的腔体空间，选配合适尺寸的散热组件，不用反复测量实物的高度差。

从安装边界的维度来看，模型完整还原了树莓派4代B型的整体外轮廓尺寸，包括PCB板的长宽厚度，各个接口超出板边的距离，排针超出板面的高度，底部焊盘的突出高度，这些数据都是结构设计中必须明确的安装边界：比如在做导轨安装的背板设计时，需要根据PCB的整体厚度和底部焊盘的突出量，预留足够的板后间隙，避免焊盘和金属背板接触造成短路；在做叠层安装的时候，需要根据排针的高度计算上层扩展板和核心板之间的距离，提前避让板载高度较高的元器件，比如以太网接口的变压器、USB接口的屏蔽罩这些高度突出的部件，都在模型里做了完整的外形还原，装配时可以直接做干涉检查，提前发现结构冲突的问题。

很多工程师在做树莓派相关的集成项目时，一开始随便找个简化模型凑数，等到手板打出来才发现接口位置不对、安装孔对不上、散热件放不进去，反而浪费了更多的时间和成本。这个模型的所有结构特征都面向实际装配需求，没有冗余的细节，也没有关键结构的缺失，不管是做快速的方案布局，还是做精细化的结构设计，都能直接作为基准参考使用，帮助结构工程师减少反复测量核对的工作量，把更多精力放在功能结构的优化上。比如在做工业场景的防护外壳设计时，可以直接依托这个模型的接口位置，设计防水胶圈的安装槽、接口的防护盖结构；在做集群部署的机架式安装架设计时，可以根据板卡的整体尺寸，规划每层板卡的安装间距，预留接线和散热的空间，不用反复拆装实物做适配。
