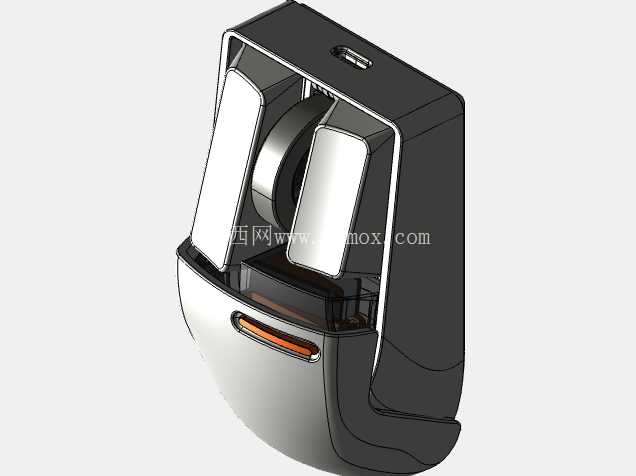

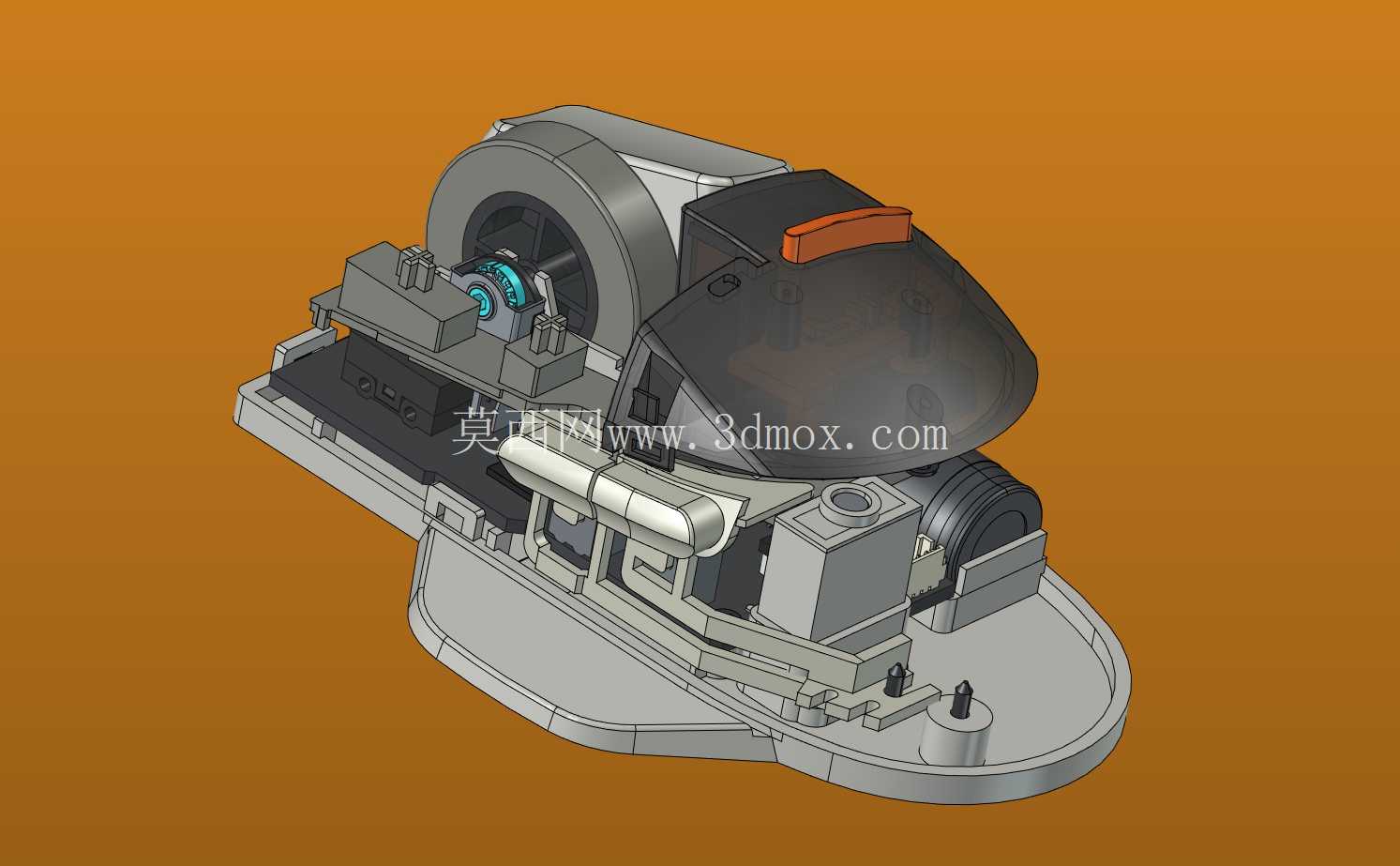

Lofree触摸鼠标OE909全套结构件拆解设计

这套结构设计覆盖了触摸鼠标从外壳到内部支撑、按键触发、配重平衡的全部分件，拆解后能清晰看到各零件的配合逻辑，完全贴合日常办公外设的实际使用需求。日常桌面办公场景中，这类触摸鼠标主要替代传统有线滚轮鼠标，减少桌面线缆占用，同时通过触摸识别替代物理滚轮的滚动操作，降低长期使用时的手指机械磨损，适配笔记本移动办公、桌面固定工位双场景使用，不管是差旅携带还是长期伏案操作，各部件的强度设计都能匹配日常握持、按压、移动的受力需求。

从设计思路来看，整套分件优先考虑了装配工序的简化，上下壳体采用卡扣加少量定位柱的配合方式，不需要额外设置过多螺丝柱就能实现壳体的紧密扣合，减少总装环节的紧固件用量，同时也方便后期的维护拆解。上壳的曲面弧度完全贴合手掌自然放置时的掌根曲线，边缘做了均匀的壁厚过渡，最薄处控制在1.2mm，既保证外壳的抗冲击强度，不会因为日常跌落出现边角开裂，也能控制整体重量，避免长时间握持产生手腕负重感。内部的PCB安装位设置了三个带减震胶圈的定位槽，能抵消日常移动鼠标时产生的微小震动，避免电路板上的触摸识别元件出现偏移，保证触摸操作的识别精度。

按键部分的分件做了独立的悬臂结构设计，左右按键与上壳之间预留了0.3mm的活动间隙，按键触发的行程控制在0.8mm，按压力度调校在55g左右，既不会因为按键过松出现误触，也不会因为按压力度过大导致长期点击产生手指疲劳。触摸识别模块的安装位做了0.1mm的凸台定位，保证触摸面与上壳的触摸区域完全齐平，不会出现高低差影响触摸滑动的手感。底部的脚垫安装槽做了下沉0.4mm的设计，脚垫粘贴后与底面完全齐平，滑动时不会出现脚垫边缘剐蹭鼠标垫的问题，同时脚垫采用对称式布局，不管是左手还是右手握持使用，都能保证滑动时的受力均匀，不会出现单侧卡顿的情况。

内部的配重块安装位设置在鼠标的几何中心位置，配重块重量控制在8g，能让鼠标整体的重心落在掌心正下方，移动时不会出现头重脚轻或者尾部坠手的问题，适配不同DPI下的移动操作需求，不管是精细的图形设计拖动操作，还是快速的光标移动，都能保持稳定的操控手感。电池仓的位置设置在靠近尾部的区域，仓盖采用卡扣式固定，不需要额外螺丝固定，更换电池时只需要轻推仓盖就能开启，仓盖与壳体的配合间隙控制在0.15mm，不会出现晃动异响的问题。

各零件的安装边界都做了公差适配，塑料件之间的配合公差控制在±0.05mm，金属配重块与安装槽的配合公差控制在±0.02mm，保证装配后不会出现零件松动或者装配过紧无法组装的问题。所有壳体的边角都做了R0.5mm的圆角过渡，避免组装时锋利的边角划伤操作人员，也能提升日常握持时的触感，不会出现硌手的问题。内部的走线槽做了嵌入式设计，导线完全藏在槽位内，不会被壳体压到导致线路破损，同时走线槽的转角处都做了圆角过渡，避免导线长期弯折出现线芯断裂的问题。

针对3D打印自制的场景，这套分件的按键和靠背部分的尺寸做了通用适配，不需要额外调整尺寸就能直接打印组装，打印时各零件的摆放角度都做了优化，减少支撑材料的使用，同时保证打印后的零件强度满足日常使用需求。如果需要搭配扩展腕托使用，鼠标尾部的连接位尺寸也做了对应匹配，能直接适配通用的扩展腕托配件，不需要额外修改结构。整套结构没有采用特殊的异形零件，所有分件都能通过常规的注塑工艺生产，不需要特殊的模具抽芯结构，能有效降低量产时的模具成本，适合中小批量的外设产品生产使用。
