Elgato壁挂式1/4螺纹可调支架结构

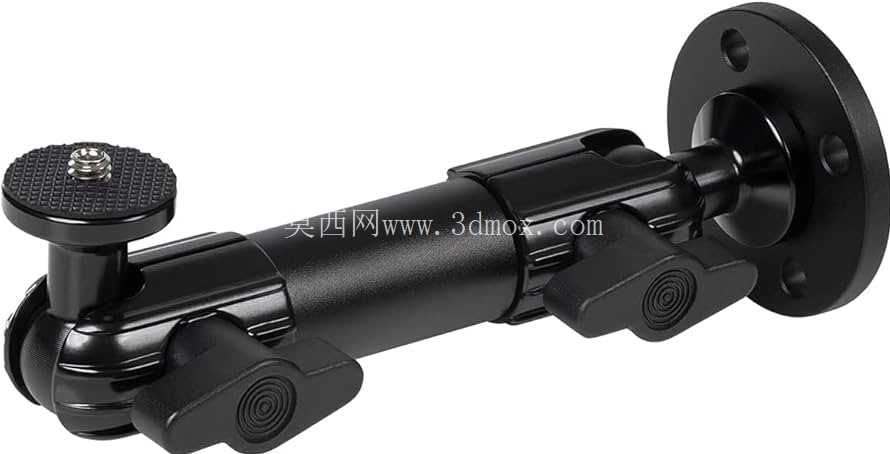

　　做直播设备配套安装结构设计时，这类壁挂式可调支架是很常见的配套构件，核心要解决的是小尺寸数码外设的墙面固定、角度任意调整的需求，相比桌面夹装式支架，壁挂安装不占用桌面操作空间，适合空间紧凑的直播工位、工作室墙面布设场景，也可用于小型补光灯、麦克风、采集摄像头这类带标准1/4英寸安装螺孔的外设固定。从结构上看，这款支架采用法兰盘式墙面固定底座，底座上均匀分布三个安装孔，适配6.5mm规格的膨胀螺丝打入墙面完成固定，法兰盘与臂身连接位置做了内嵌式球头关节，这部分是整个支架角度调整的核心，球头外侧包裹的锁紧结构可以通过侧面的旋钮完成松紧调节，松开时球头可实现水平360度旋转、俯仰角度近180度的调整，调整到目标角度后拧紧旋钮即可依靠球头与包裹壳之间的摩擦力锁止位置，不会出现承重后下滑偏移的问题。

　　臂身采用分段式设计，中间位置同样设置了一组可锁止的关节结构，能够实现臂身的伸缩长度微调与角度弯折，进一步拓展设备的布设范围，避免单球头调整范围不足的问题，臂身末端是标准1/4英寸外螺纹接头，能够直接匹配绝大多数数码外设底部的通用安装螺孔，不需要额外搭配转换接头，接头根部做了滚花纹理设计，徒手就可以拧紧设备，不需要借助额外工具，安装调试时效率更高。设计这类支架时，首先要考虑的是承重边界，这类小尺寸壁挂支架的额定承重通常在1kg以内，足够支撑小型补光灯、桌面摄像头、轻型电容麦这类设备，结构强度校核时重点关注球头关节的锁紧摩擦力、法兰盘安装孔的拉拔强度，避免长期承重后关节松动或者底座从墙面脱落。

　　安装边界上，法兰盘的直径控制在60mm左右，不会在墙面留下过大的安装痕迹，臂身完全收拢时整体长度不超过120mm，贴墙安装时突出墙面的尺寸很小，不会过多占用室内通行空间，臂身完全展开时可将设备伸出墙面近200mm，满足不同距离的取景、补光需求。细节设计上，所有关节的锁紧旋钮都做了加大的防滑造型，徒手操作时不需要施加过大的力就能完成锁止，臂身表面做了哑光黑色的表面处理，不会在直播画面中产生反光干扰，整体结构没有突出的尖锐棱角，安装调试过程中不会刮蹭设备或者划伤操作人员。

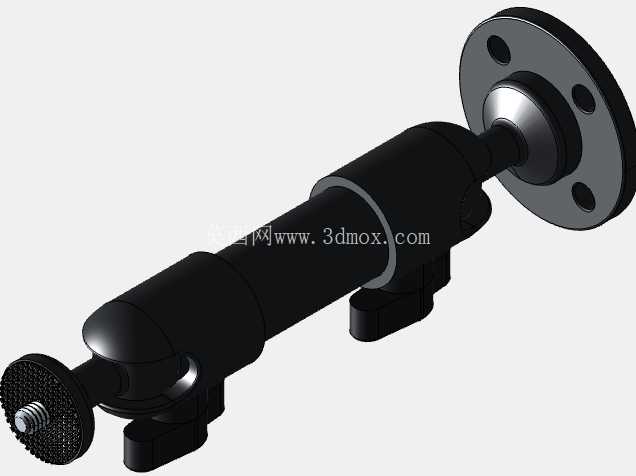

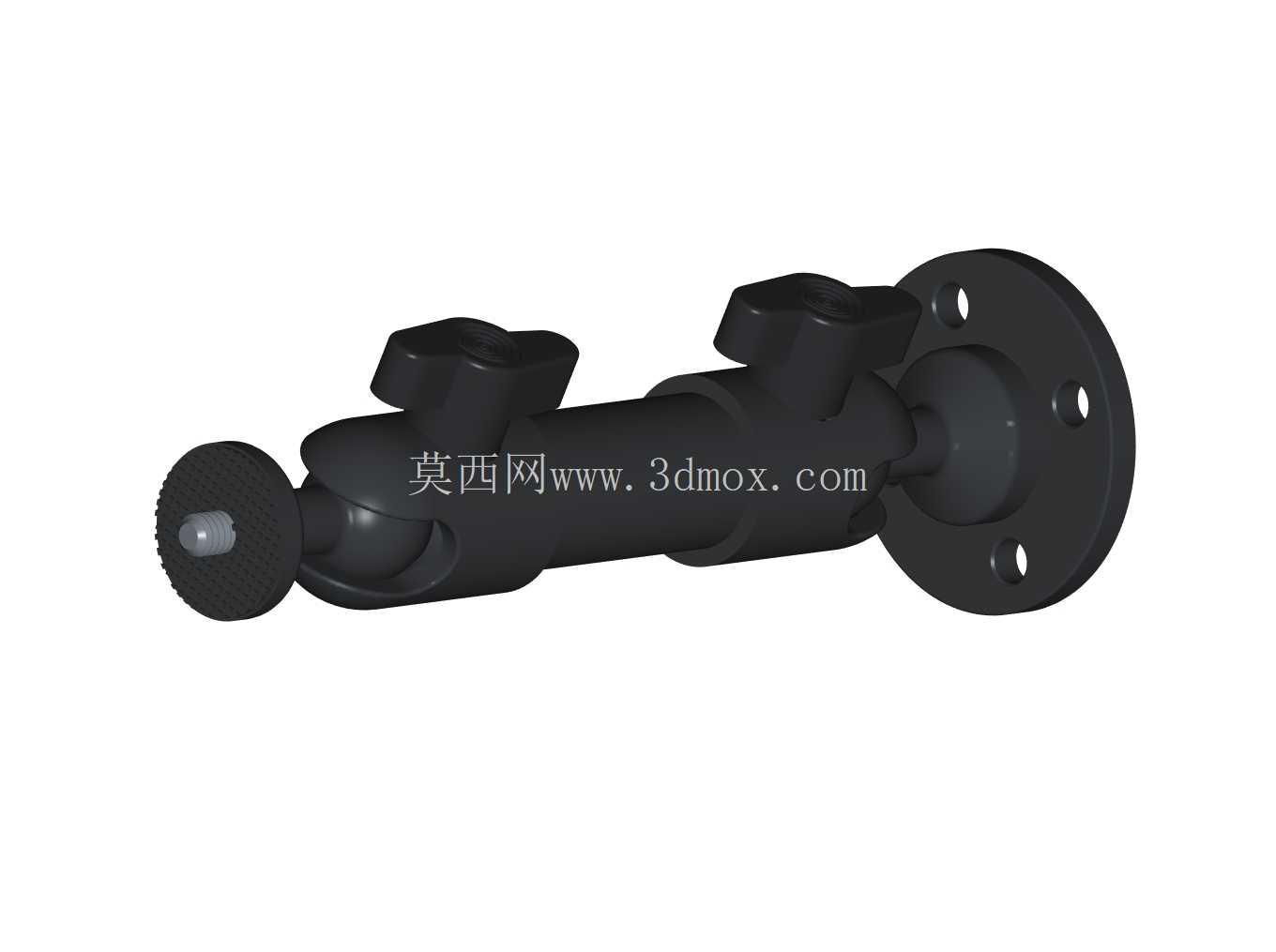

　　实际应用中，这类支架除了直播场景，也可用于工业设备上小型传感器的壁挂固定、工作室小型监控摄像头的角度调整安装，只要是带标准1/4英寸安装螺孔、重量在承重范围内的小型设备，都可以通过这款支架完成墙面固定与角度调整，相比固定式的壁挂座，可调关节的设计能够大幅降低安装时的位置精度要求，哪怕安装孔位打偏了一点，也可以通过关节调整把设备对准目标位置，现场施工的容错率更高。建模过程中，球头与包裹壳的配合间隙是重点，间隙过大会导致锁止后仍有旷量，承重时设备会慢慢下垂，间隙过小则会导致调整时阻尼过大，转动不顺畅，通常配合间隙控制在0.1mm到0.15mm之间，既能保证转动顺畅，又能在锁紧后提供足够的摩擦力。法兰盘上的安装孔做了沉头设计，安装后膨胀螺丝的头部不会突出法兰盘表面，臂身与法兰盘连接位置做了圆弧过渡，避免应力集中导致长期受力后连接处断裂，臂身内部是中空结构，在保证结构强度的前提下尽可能减轻整体重量，降低墙面安装的承重负担。
