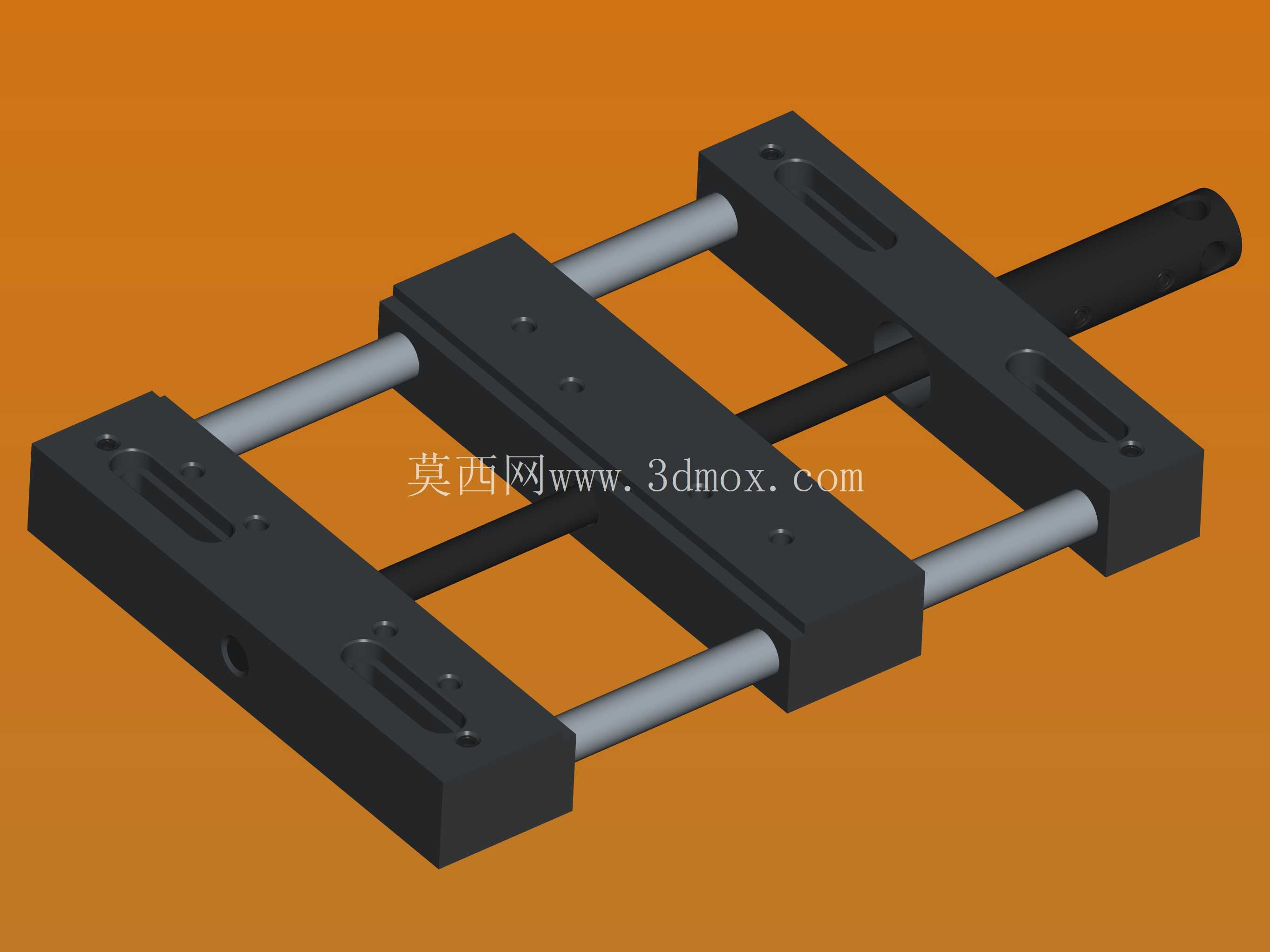

Sorotec MS22薄型机用虎钳结构设计

这款薄型虎钳的设计初衷，是针对小行程精密装夹场景下的空间受限问题做的定向优化，在做小型CNC加工工位、工装治具集成、精密检测工位的装夹方案选型时，经常会遇到常规虎钳高度过高、占用Z轴行程过多，或者钳身宽度过大无法并排多工位布置的痛点，这款薄型结构刚好能填补这类场景的装夹需求缺口。从结构布局来看，它采用双光杆导向的平行开合结构，两根平行的导向光杆贯穿活动钳身与固定钳身，替代了传统虎钳的单丝杠导向+侧边导轨的结构，一方面能把钳身整体高度压缩到26mm，极大降低了装夹后工件的基准面高度，在小行程加工设备上可以留出更多的Z轴加工空间，避免出现刀具伸出过长导致的刚性不足问题；另一方面双光杆的对称导向结构，能让活动钳身的开合运动保持更高的平行度，夹紧过程中不会出现偏摆，保证装夹的重复定位精度。它的最大夹紧宽度为160mm，这个尺寸区间刚好覆盖小型精密零件、铝型材小件、3D打印后处理工件、线路板治具等常见加工对象的装夹需求，钳身的安装面做了通长的T型槽结构，可以直接通过T型螺栓固定在机床工作台、工装基板或者检测平台上，安装位置可以根据工位需求灵活调整，不需要额外做转接板适配，能减少工装集成的额外加工量。从功能特性上看，这款虎钳的驱动丝杠布置在两根导向光杆的中间位置，夹紧力的施力点刚好在钳口的中心线上，夹紧时不会对活动钳身产生附加的倾覆力矩，即使是夹持薄壁类零件，也不会因为钳身偏摆导致工件装夹变形，钳口的夹持面做了细密的防滑齿纹，同时预留了软钳口的安装螺孔，在夹持表面精度要求高的工件时，可以更换铝制或者铜制软钳口，避免夹伤工件表面。在实际产线应用中，这类薄型虎钳经常被多台并排布置在小型加工中心的工作台上，实现一次装夹多件工件的批量加工，因为本身高度低，加工时刀具的悬伸长度可以缩短30%以上，能明显提升切削参数，减少加工振刀的概率；在自动化检测工位，它也可以作为工件定位的基准夹具，配合气动或者电动改造，实现自动夹紧松开，适配自动化上下料的节拍需求；在工装夹具的集成设计中，薄型的结构可以嵌入到工装板内部，让钳身表面和工装板保持齐平，不会凸出的结构干涉工件的取放或者周边机构的运动。设计上这款虎钳没有多余的冗余结构，所有的结构件都围绕“薄型、高精度、易安装”三个核心需求做了取舍，比如固定钳身和活动钳身都采用了整体式的钢结构件，保证夹紧时的刚性，不会因为夹持力大出现钳身形变；导向光杆采用了磨削加工的高精度圆棒，和钳身的导向孔之间采用小间隙配合，开合顺滑没有卡顿，同时长期使用也不会出现导向精度下降的问题；丝杠的端部做了标准的扳手配合位，可以使用常规的内六角扳手或者棘轮扳手操作，不需要配备专用的操作工具，现场使用的适配性更强。安装边界上，这款虎钳的整体外形为矩形结构，固定钳身和活动钳身的宽度一致，安装时只需要在工作台面上预留对应长宽的安装空间即可，因为钳身高度低，周边不需要预留额外的操作避让空间，扳手可以从钳身的端部直接操作丝杠，即使是多台虎钳紧密并排布置，也不会出现操作干涉的问题。和传统的机用虎钳相比，它的夹紧行程控制在合理区间内，没有追求过大的夹持范围，而是把结构空间都留给了刚性和精度，对于小尺寸零件的精密装夹场景，这种设计取舍反而更贴合实际使用需求，不会出现大虎钳夹小零件时的精度浪费、空间浪费问题。在做三维建模的时候，这款虎钳的所有配合尺寸都做了公差适配，导向孔和光杆的配合、丝杠和螺母的配合、钳口的安装位尺寸都符合机械加工的常规公差要求，可以直接作为工装设计的标准件调用，不需要再重新做结构校核，能大幅缩短工装设计的周期。
