九盘位热插拔网络存储服务器机箱结构

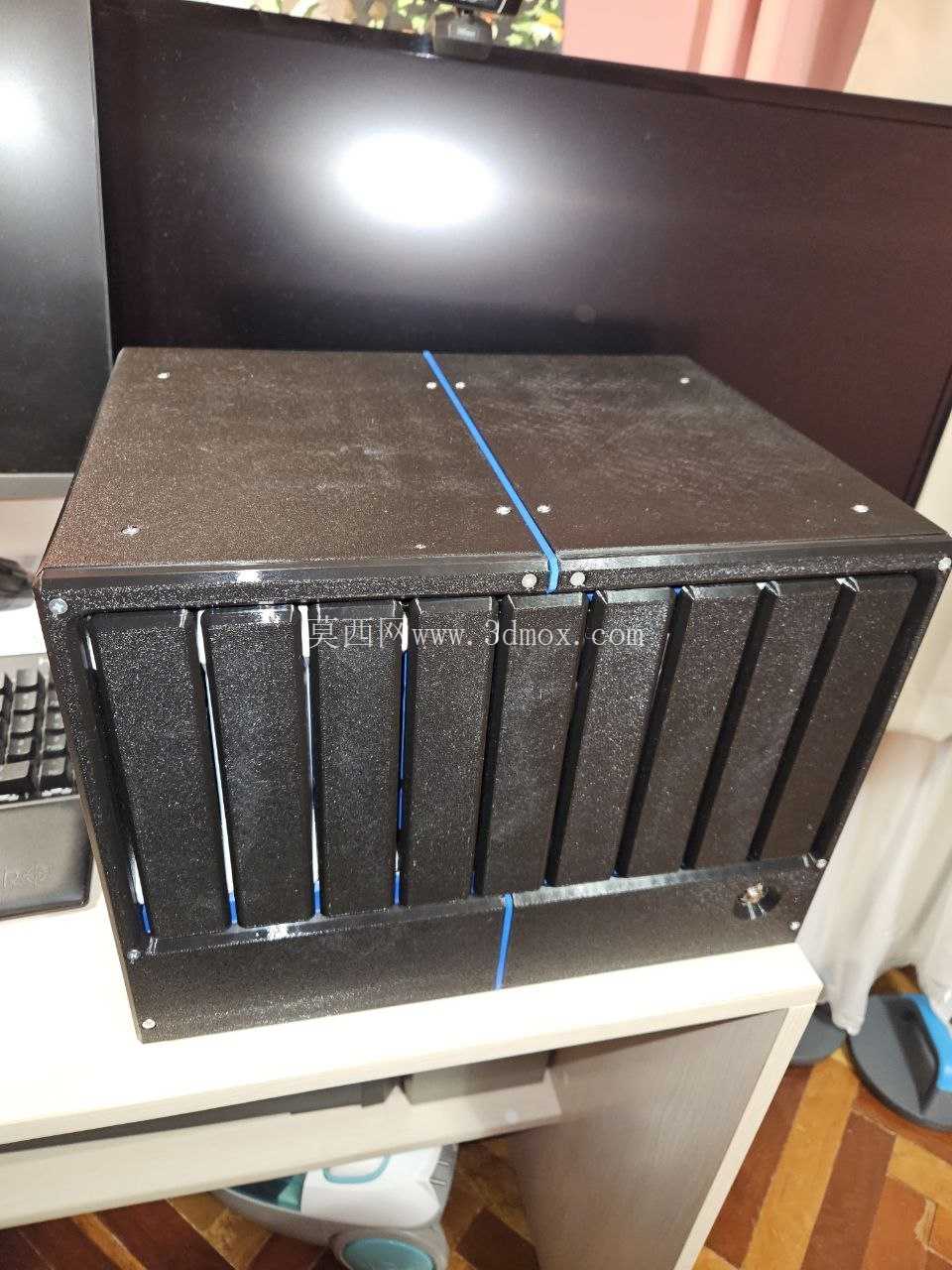

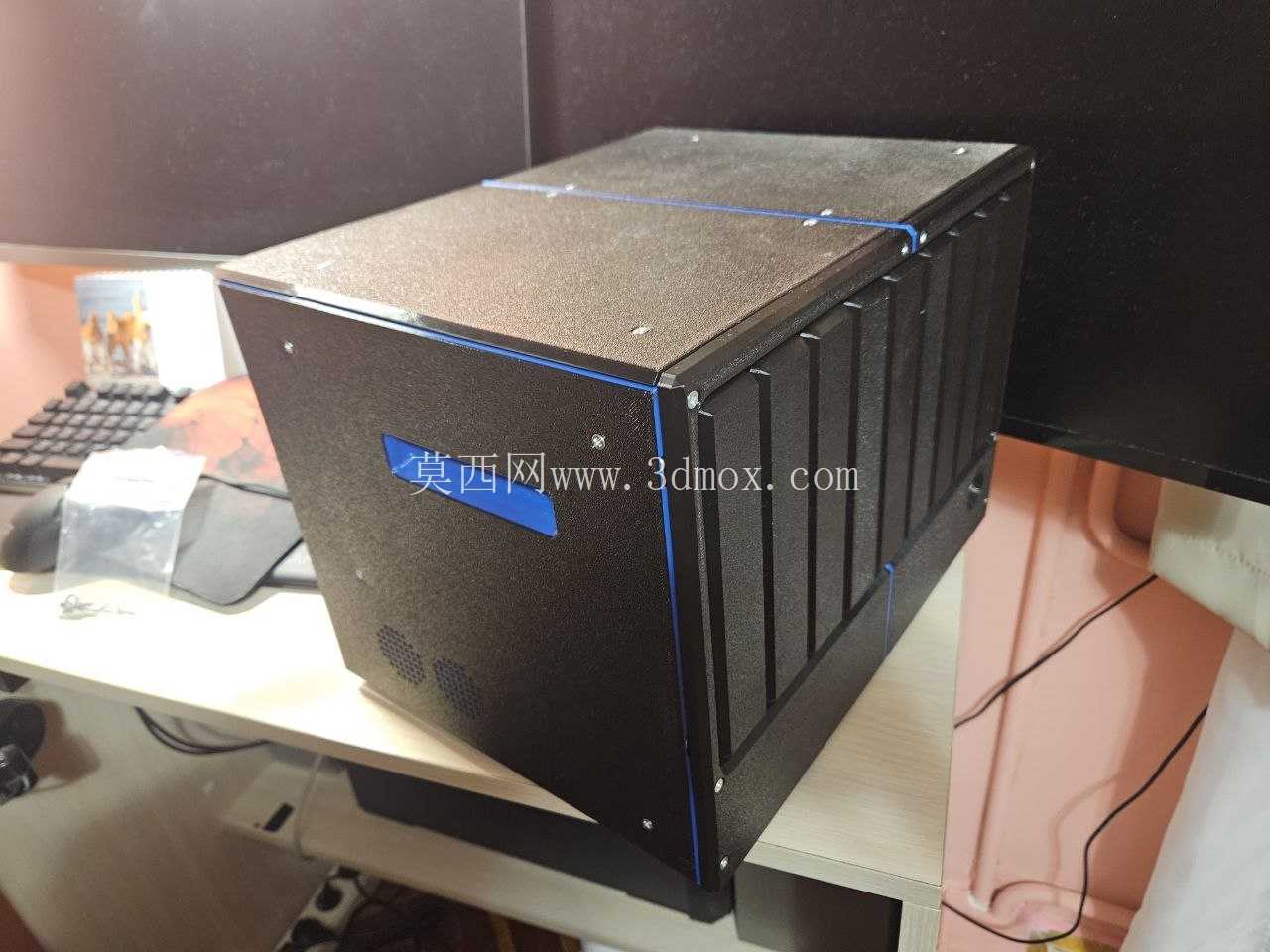

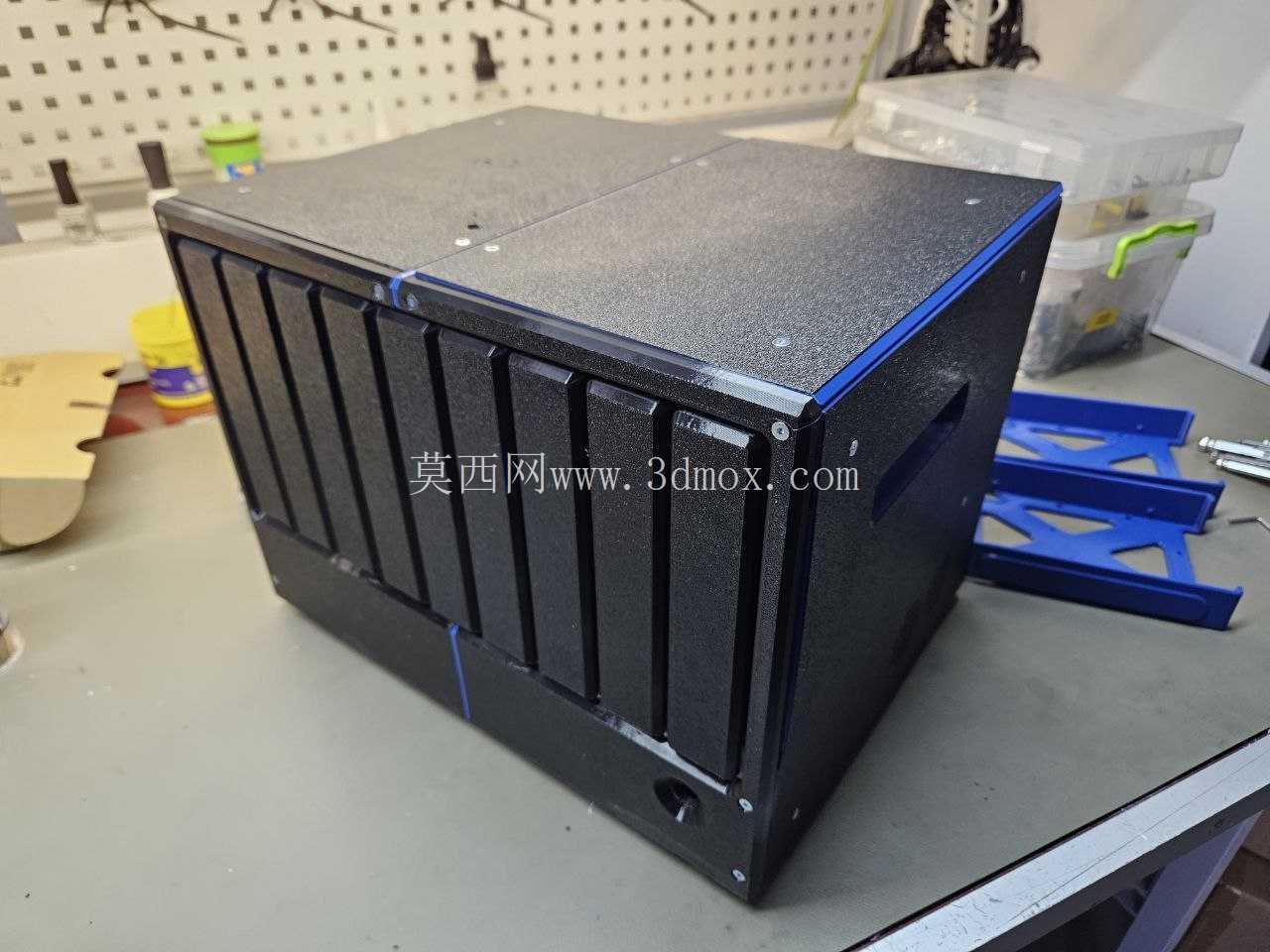

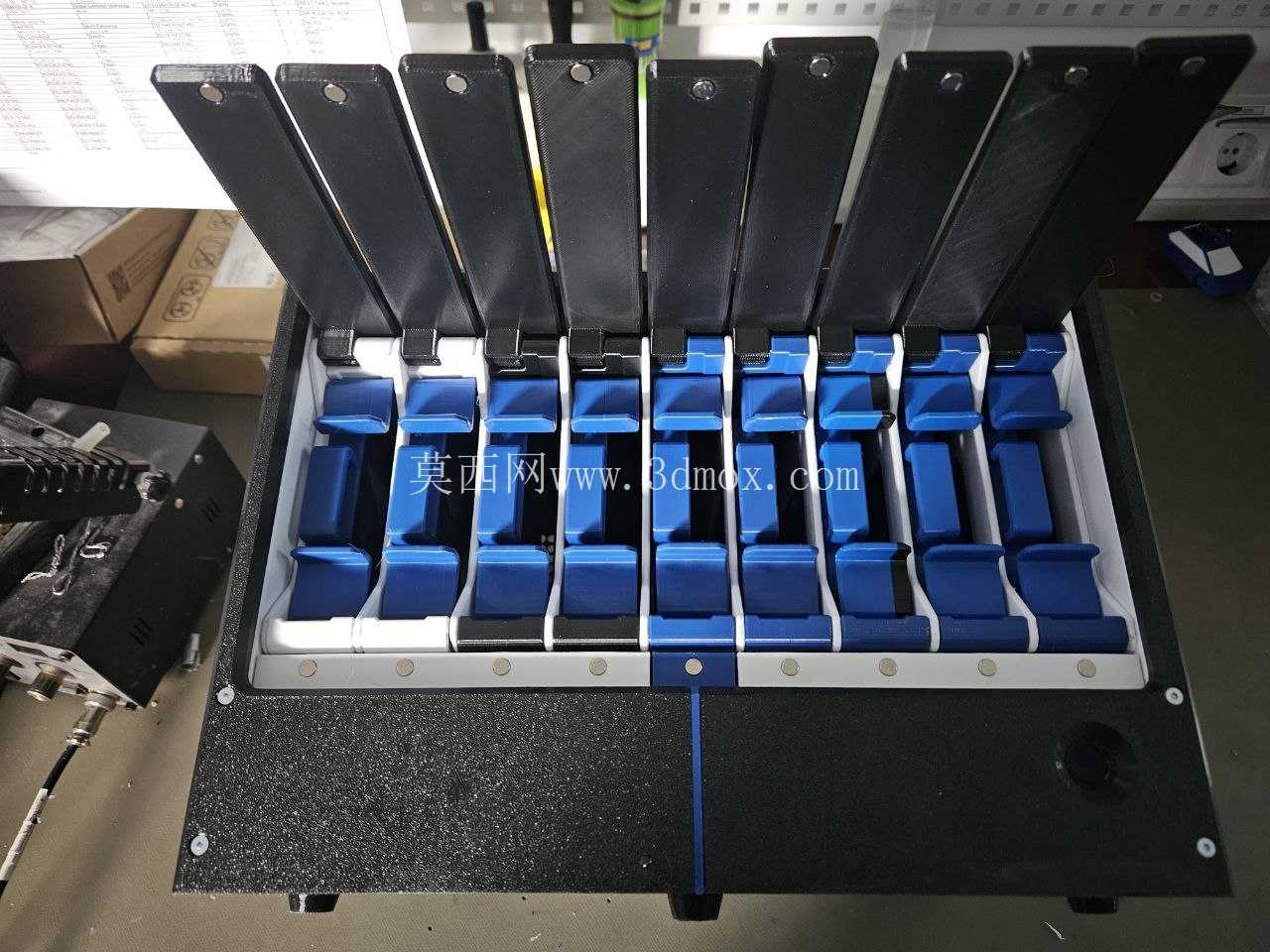

　　这款九盘位热插拔存储机箱的结构设计，首先要匹配中小规模数据存储场景的实际使用需求，不管是小微企业本地文件共享、安防监控录像集中存储，还是工作室素材归档备份，都需要在有限的机架或桌面空间内，实现大容量硬盘的集中部署，同时还要满足日常运维中硬盘更换不停机的核心诉求，这也是热插拔结构设计的核心出发点。从功能特性来看，前面板整排布置的九个硬盘仓位，每个仓位都配套独立的插拔导向结构与硬盘固定位，硬盘装入时可以顺着导轨平稳推入，到位后通过卡扣结构锁定，避免设备运行过程中硬盘出现松动移位，同时每个仓位预留了状态指示灯的安装位置，运维人员可以直接通过灯效判断硬盘的运行、读写、故障状态，不用拆开设备就能快速定位故障盘，大幅缩短故障排查与更换的时间。

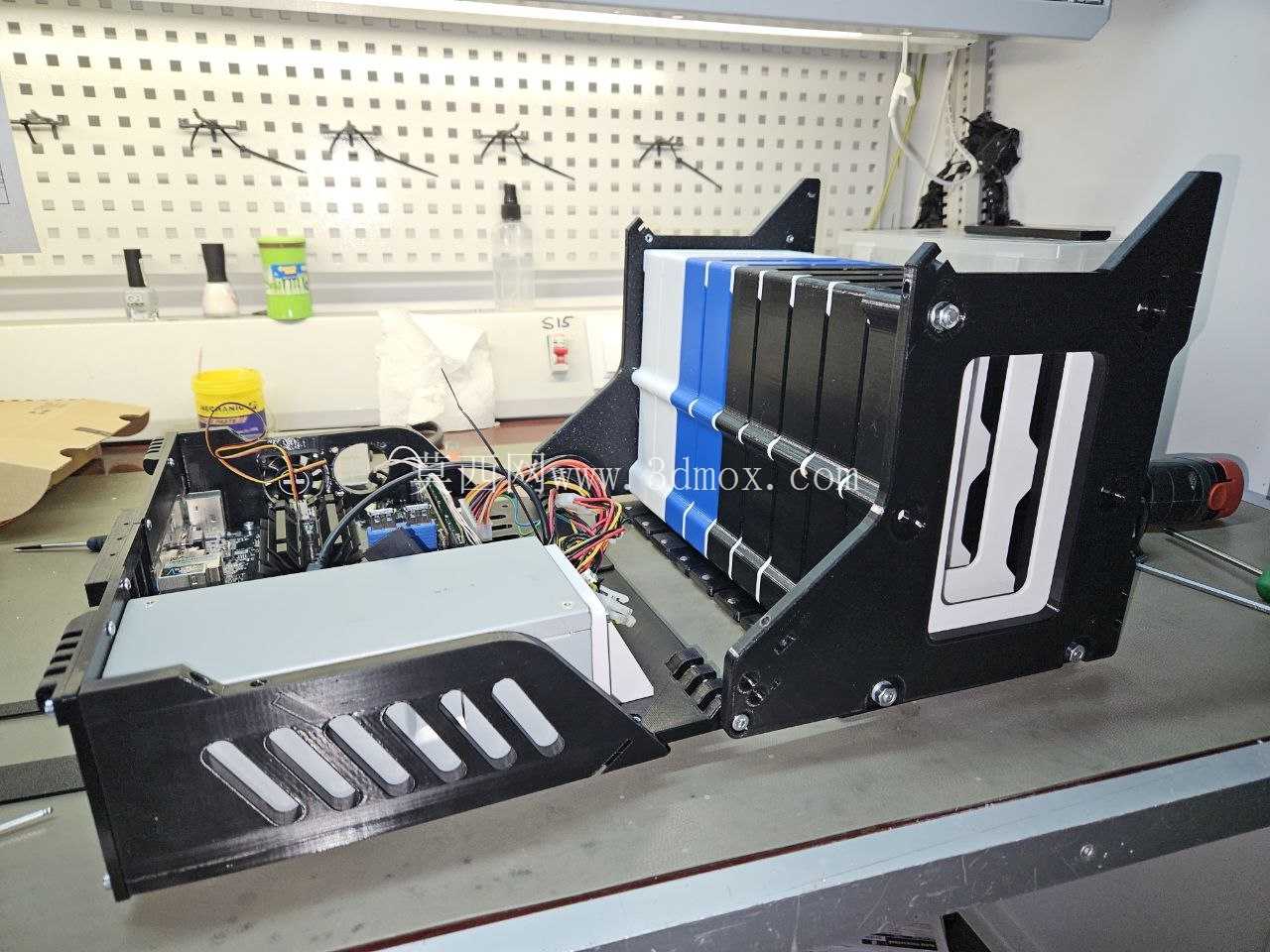

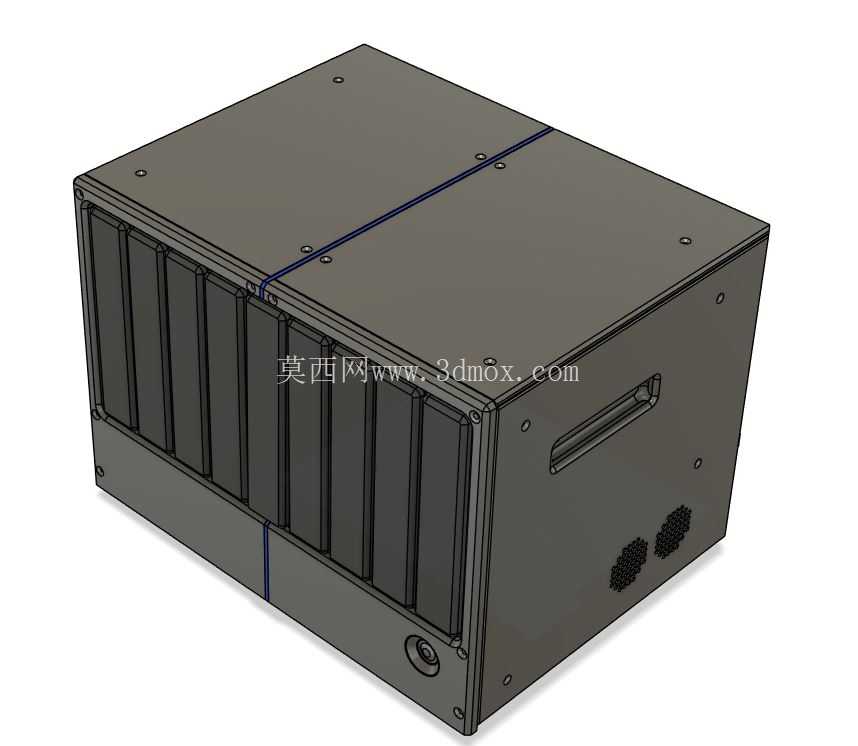

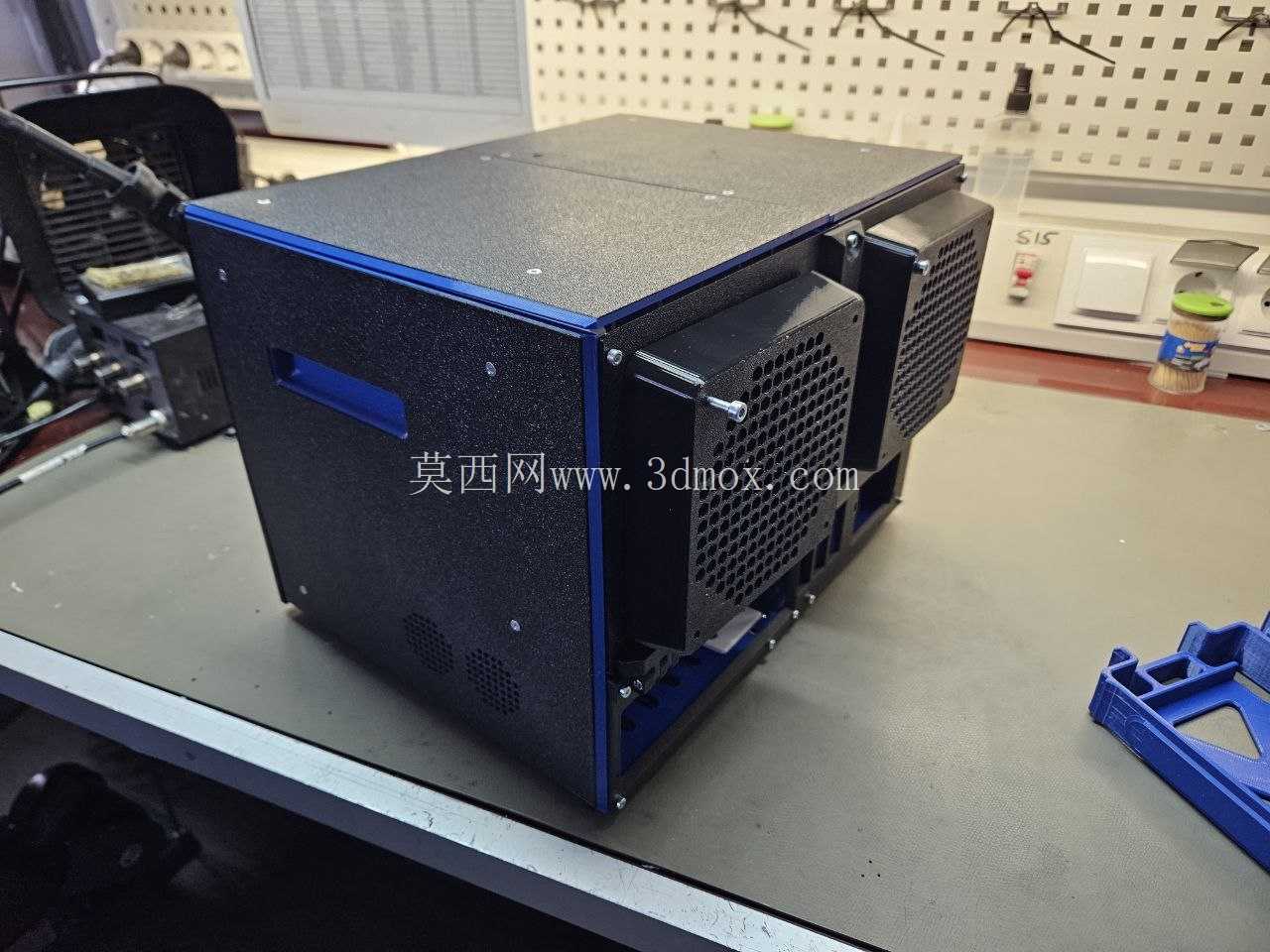

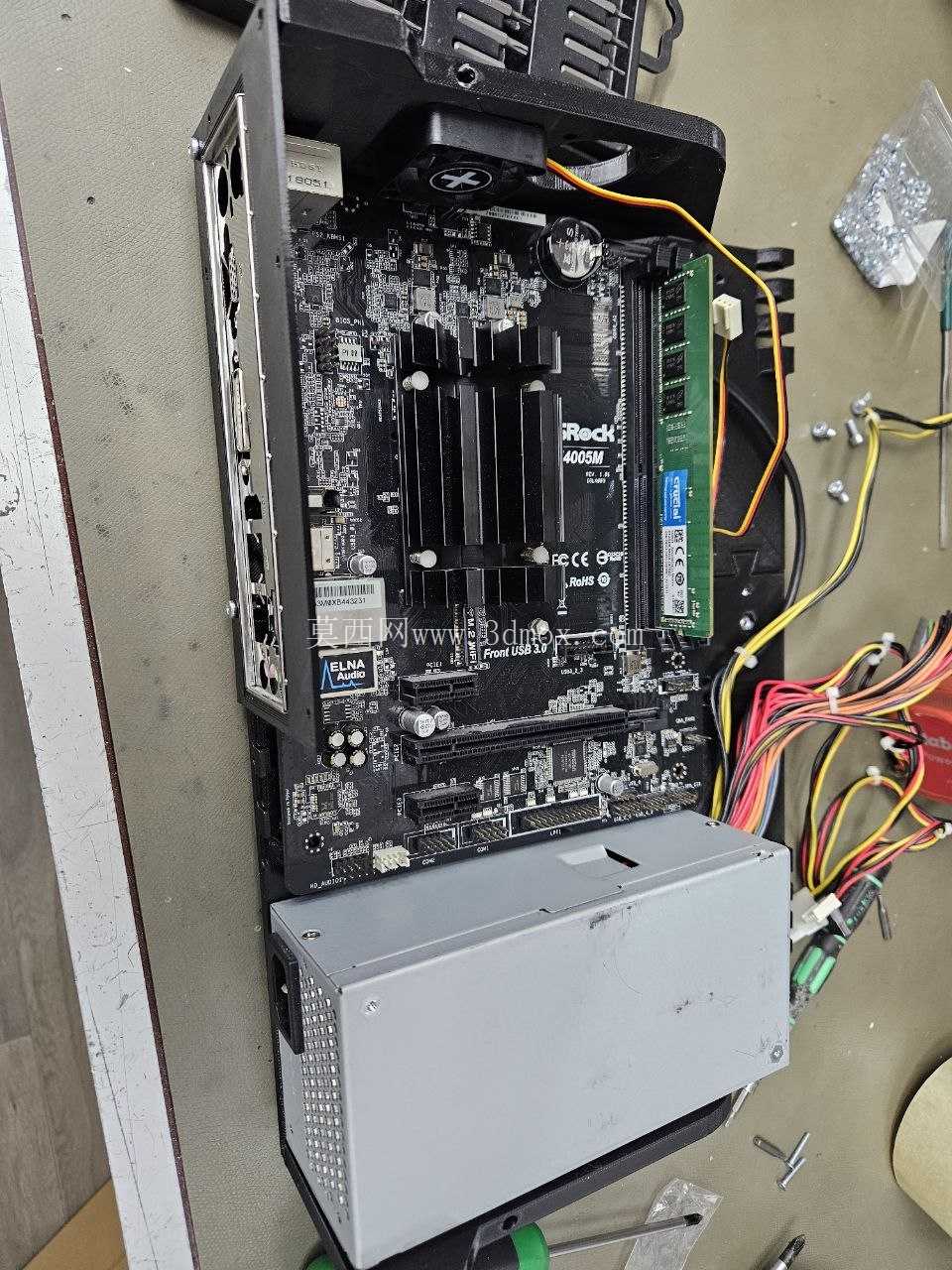

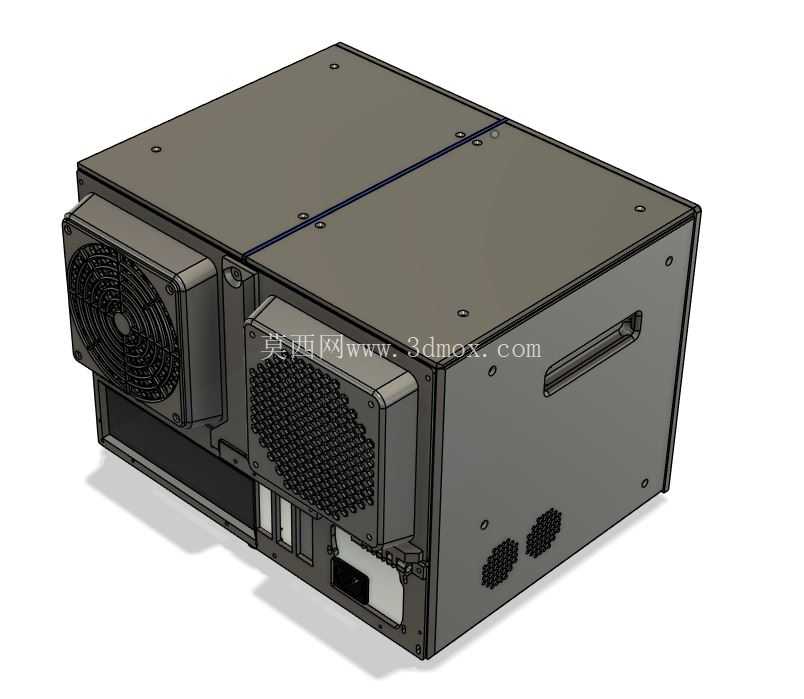

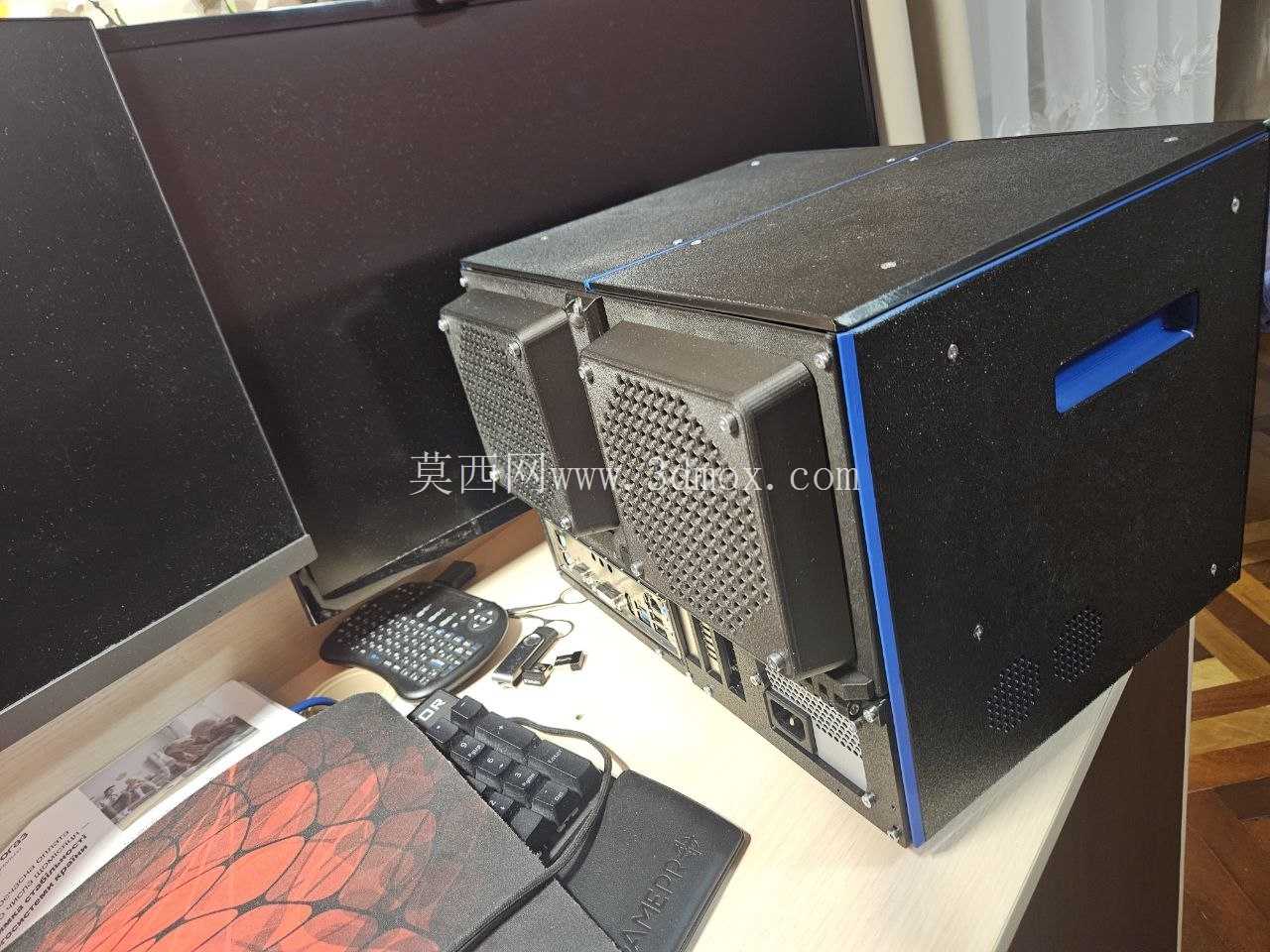

　　机箱主体采用拼接式钣金结构，板材弯折后通过螺丝紧固成型，兼顾结构强度与加工成本，顶部的拼接缝设计是为了适配内部硬盘背板与电源模块的分层安装，内部空间划分为三个区域：前部是硬盘仓区域，预留硬盘背板的安装螺柱，背板上集成SATA或SAS数据接口与供电接口，硬盘推入后可以直接与接口对接，不需要额外插拔线缆；中部是控制主板与扩展卡安装区域，预留主板固定铜柱与PCIe扩展位，可以根据需求配置万兆网卡、RAID卡等扩展配件；后部是电源与散热区域，预留标准ATX电源安装位，同时在侧板对应位置开设通风孔，配合硬盘仓前部的进风通道形成贯穿式散热风道，保证九块硬盘同时高负载运行时，机箱内部温度控制在硬盘允许的工作范围内。从安装边界来看，这款机箱的宽度适配标准19英寸机架安装尺寸，深度控制在适合桌面放置与小型机柜部署的范围，高度对应多盘位存储的常规尺寸，不需要占用过多的机柜空间，侧板上设计的内嵌式提手，方便设备搬运与机柜内的就位安装，提手采用凹陷式设计，不会突出机箱表面，避免安装时与相邻设备产生干涉。机箱底部预留了脚垫安装位，桌面放置时可以起到防滑减震的作用，减少硬盘运行时受到的振动影响，降低硬盘因为振动导致的坏道风险。

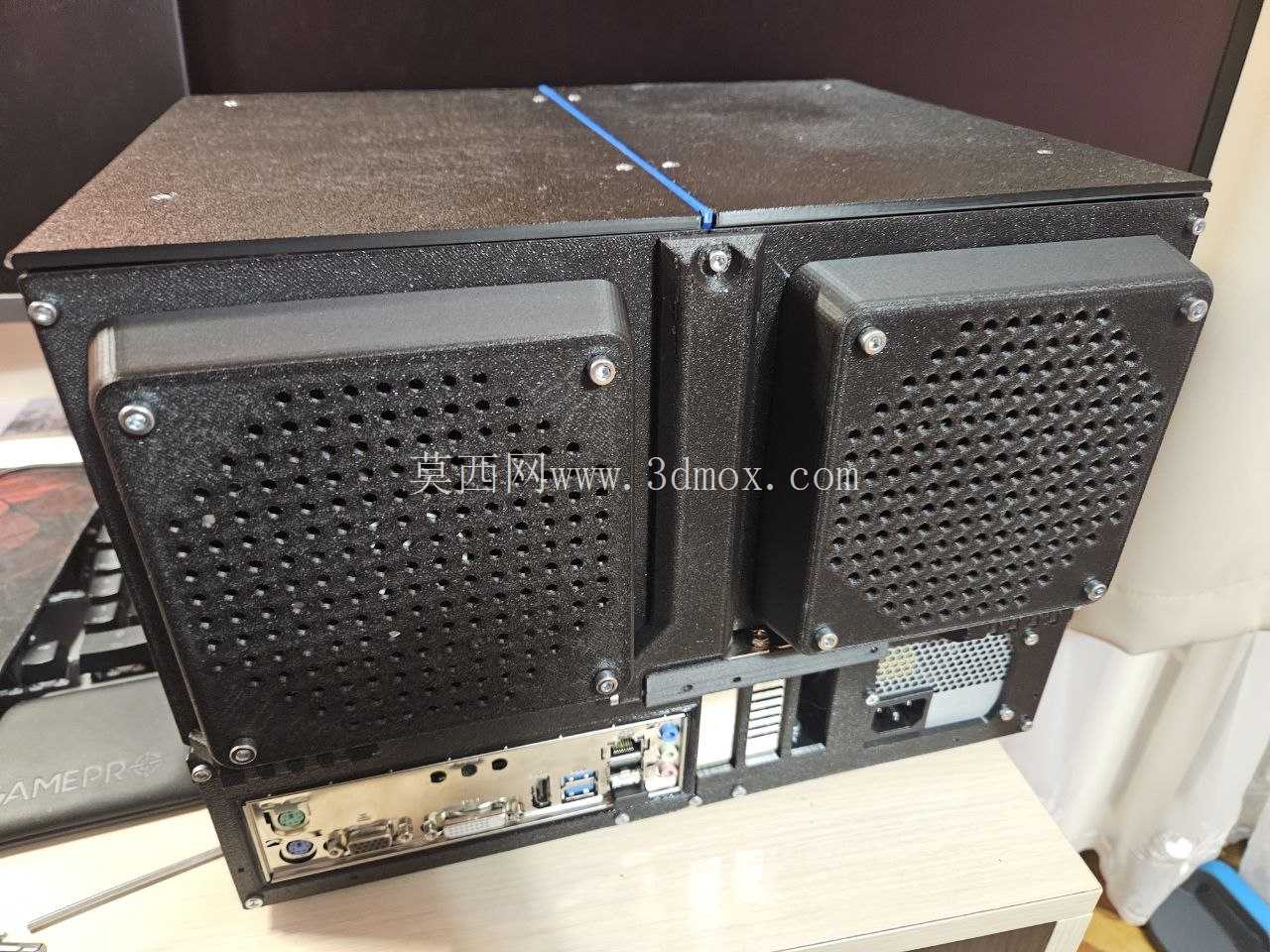

　　在结构细节设计上，硬盘仓的每个插拔位都做了EMI弹片设计，硬盘装入后弹片与硬盘金属外壳接触，形成连续的导电通路，减少电磁泄漏，满足工业场景下的电磁兼容要求；机箱边角处都做了圆角弯折处理，避免加工与安装过程中锋利的边角划伤操作人员；所有的螺丝孔位都做了对齐公差设计，钣金加工时控制孔位偏差在合理范围内，保证组装时各个部件可以顺利对位，不会出现孔位错位导致的组装困难。后部的接口区域预留了足够的开孔空间，可以根据配置的主板不同，适配不同数量的网口、USB接口与视频输出接口，不用额外修改钣金结构，提升了机箱的适配通用性。

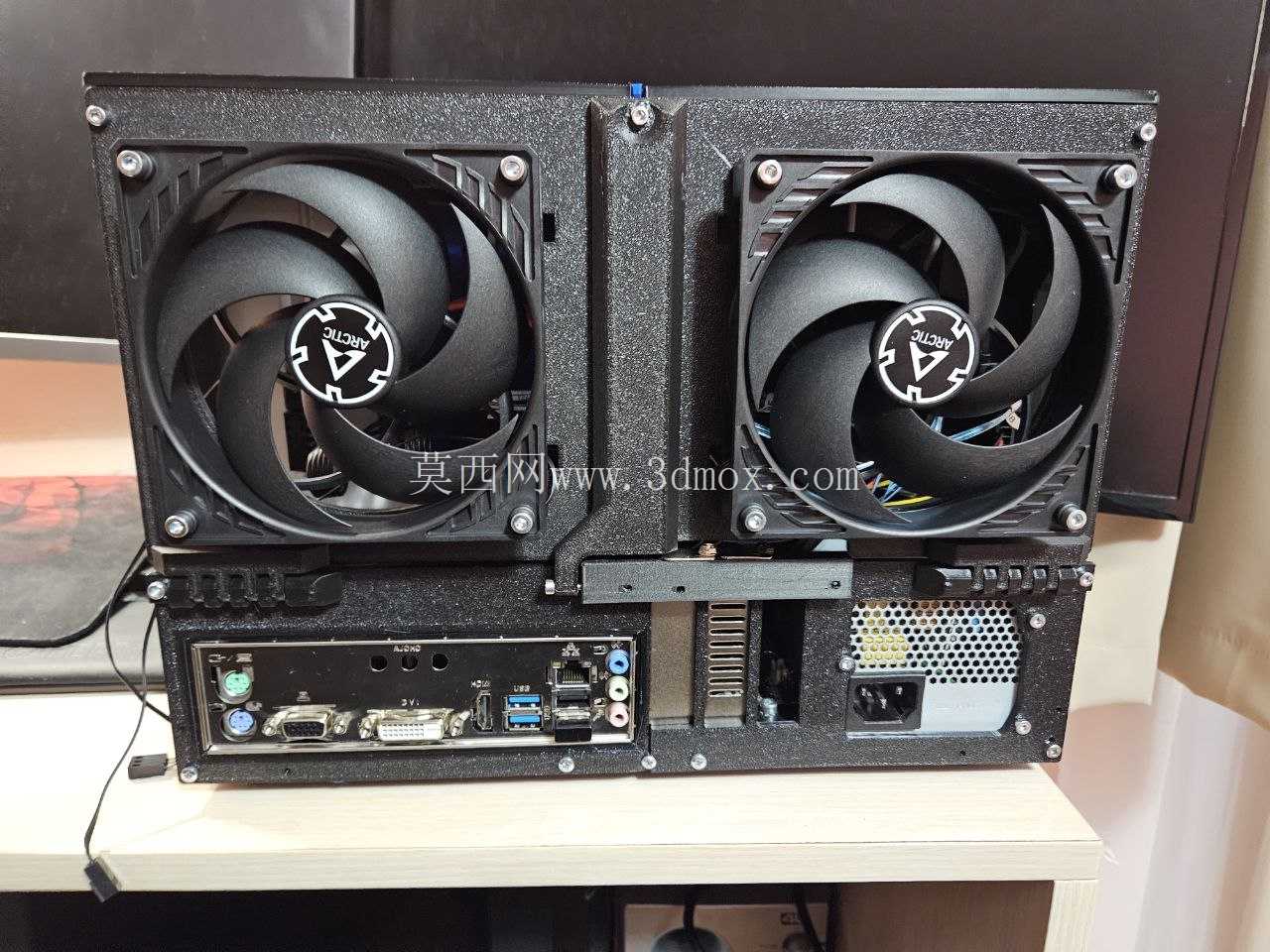

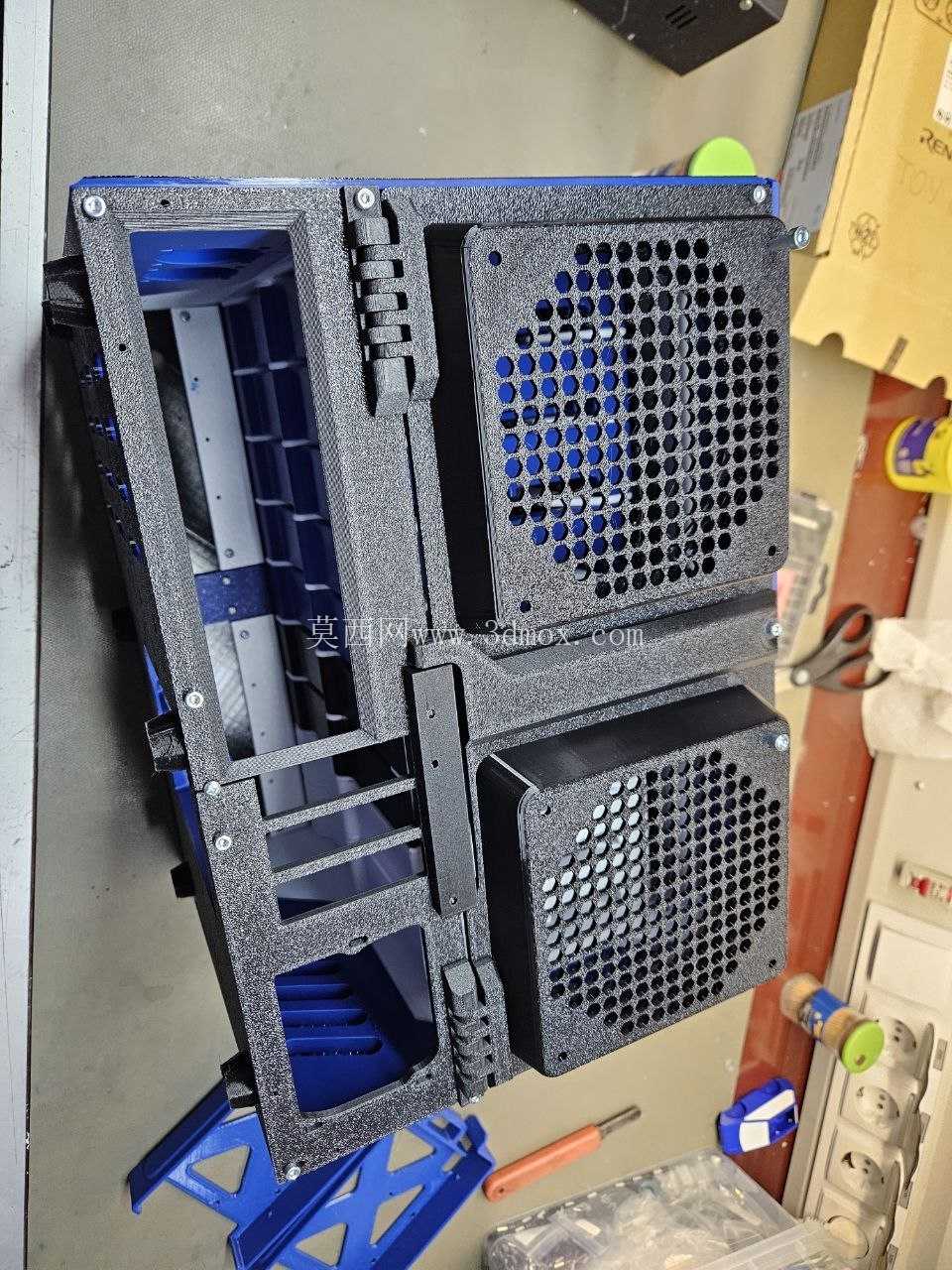

　　散热结构的设计上，除了侧板的通风孔，在硬盘仓与电源区域之间预留了风扇安装位，可以根据散热需求配置对应尺寸的散热风扇，风扇位设计了减震胶钉安装孔，减少风扇运行时的振动传递到硬盘仓，避免振动影响硬盘的读写稳定性。硬盘托架的设计采用通用的3.5英寸硬盘安装尺寸，同时可以通过转接架适配2.5英寸固态硬盘，满足不同存储介质的混合部署需求，托架上的硬盘固定孔位同时兼容侧面固定与底部固定两种方式，适配不同品牌硬盘的安装孔位差异，不需要额外定制托架就能适配绝大多数市售机械硬盘与固态硬盘。
